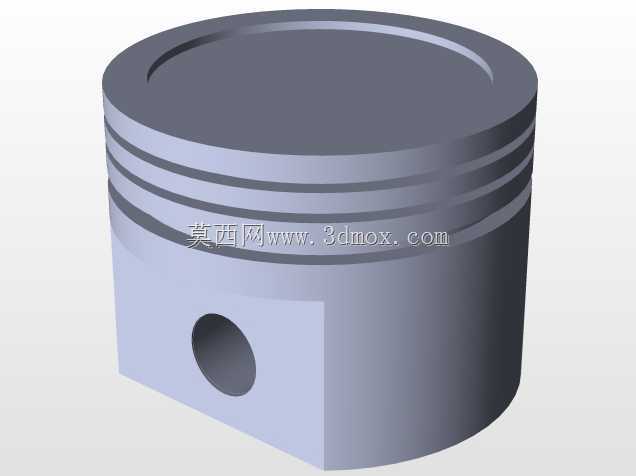

简易汽车发动机活塞结构设计

　　在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键零件，其工作状态直接决定发动机的动力输出效率、运行稳定性与服役寿命。这款活塞的设计面向小排量自然吸气汽油机的入门级应用场景，适配民用经济型乘用车的动力单元，日常运行工况覆盖城市通勤的中低负荷往复运动，也可承受短时高转速下的爆发压力冲击。从功能实现逻辑来看，活塞需要在气缸套内完成上下往复直线运动，顶部与气缸盖、气缸壁共同围成燃烧室空间，承接燃料燃烧产生的高温高压燃气推力，通过活塞销将作用力传递给连杆，最终带动曲轴旋转输出扭矩；同时活塞本体还要配合活塞环完成气缸的密封作用，阻断燃烧室高压燃气向曲轴箱窜漏，同时将气缸壁上多余的润滑油刮除，

　　避免机油进入燃烧室参与燃烧造成积碳与排放超标。设计过程中首先确定了活塞的整体外形轮廓，顶部采用平顶结构设计，这种结构的优势在于加工工艺简单，受热面积相对更小，能够减少运行过程中的热负荷累积，适配压缩比在9-10区间的常规汽油机需求。活塞头部设置了多道环槽结构，从上至下分别对应两道气环与一道油环的安装位置，环槽的宽度与深度尺寸严格匹配对应规格活塞环的安装公差，保证活塞环装入后能够在环槽内有合理的侧隙与背隙，既可以随活塞往复运动时实现径向张紧贴合气缸壁，又不会因为间隙过小出现卡滞，或是间隙过大造成密封失效、泵油过量的问题。环岸部分的厚度经过受力校核，能够承受燃气爆发时的轴向冲击力，避免高负荷下出现环岸断裂的失效问题。

　　活塞裙部作为活塞在气缸内的导向支撑部分，设计为椭圆形变截面结构，因为活塞工作时头部温度高于裙部，热膨胀量更大，且在侧压力作用下会产生机械变形，预先将裙部设计为长轴垂直于活塞销方向的椭圆形态，同时在销座方向做局部凹陷处理，能够在热机状态下让活塞整体趋近正圆形，保证与气缸壁的配合间隙均匀，避免出现拉缸、敲缸的异常工况。活塞销孔采用同轴通孔设计，孔的加工精度满足活塞销的过盈-过渡配合要求，销孔两端设置有卡环槽，用于安装活塞销卡环，限制活塞销在工作过程中的轴向窜动，避免销子脱出刮伤气缸壁。销孔与活塞头部之间的过渡区域做了加强筋结构处理，能够分散燃气压力作用在活塞顶部的载荷，降低销孔位置的应力集中系数，提升活塞整体的结构强度。从安装边界来看，

　　活塞的外径尺寸与对应规格的气缸套内径保持合理的配缸间隙，既保证冷启动时不会因为间隙过大产生明显的敲缸异响，又能在热机达到工作温度后，活塞膨胀不会出现卡滞在气缸内的问题。活塞的总高度尺寸经过匹配计算，保证活塞运行到上止点时，顶部不会碰撞气门与气缸盖，运行到下止点时，活塞裙部不会脱出气缸套下端，始终保持可靠的导向支撑。活塞环槽的位置尺寸也与气缸套的有效行程、活塞环的开口间隙要求匹配，确保活塞在全行程运动中，活塞环不会卡入气缸套上的气门口、扫气口等开口结构。在实际装配场景中，这款活塞需要与对应尺寸的活塞环、活塞销、连杆小端配合组装，组装前需要对活塞销孔、连杆小端衬套做润滑处理，活塞环的开口位置需要相互错开一定角度，避免开口对齐造成漏气。装入气缸时需要使用专用的活塞环压缩工具将活塞环收紧到环槽内，平稳推入气缸套，避免硬敲造成活塞裙部变形、活塞环断裂的问题。日常运行中，活塞长期处于高温、高压、高速往复运动的恶劣工况，顶部直接接触2000℃以上的燃烧气体，工作时的往复加速度可达数千g，因此设计时在结构上做了多处轻量化处理，在保证强度的前提下尽可能降低活塞整体质量，减少往复运动的惯性力，降低曲轴连杆机构的运转负荷，提升发动机的转速响应速度。裙部表面的微观轮廓设计也考虑了润滑油膜的附着需求，能够在往复运动中在裙部与气缸壁之间形成稳定的油膜，降低摩擦阻力，减少运动副的磨损量，延长组件的大修间隔。
