电气柜铝铸件壳体结构三维设计

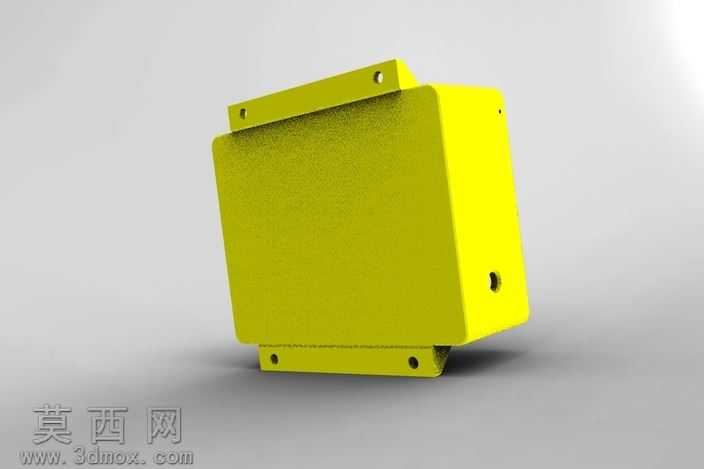

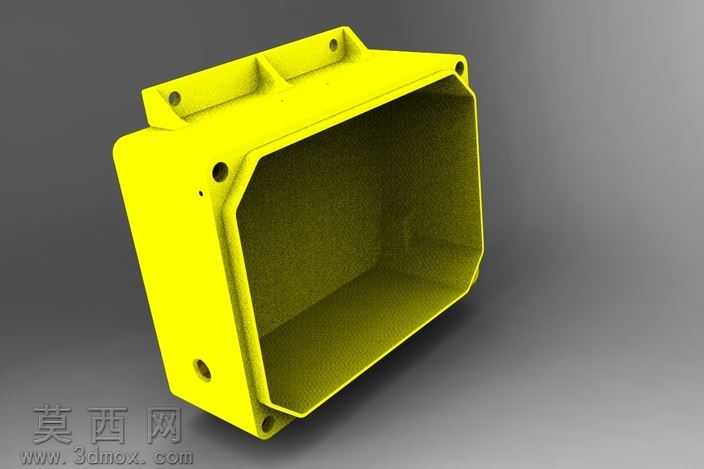

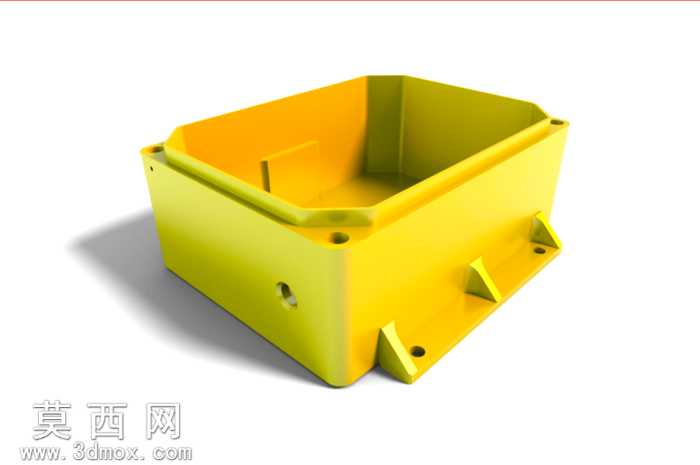

本作品为电气柜配套铝铸件壳体的三维设计成果，建模阶段依托参数化建模逻辑完成全结构搭建，首先对壳体的主体容纳腔进行基准定位，以等壁厚抽壳指令构建核心腔体结构，腔体内部预留电气元件安装的限位凸台结构，凸台位置严格匹配常规电气元件的安装孔位间距，避免后续装配出现干涉问题。建模过程中对壳体外侧的安装支脚做了重点结构优化，每处支脚都添加了三角形加强筋结构，筋板厚度与壳体主体壁厚保持一致，既保证支脚的承重抗形变能力，也适配铸造工艺的壁厚均匀要求，避免铸造过程中出现缩孔、冷隔等缺陷。壳体侧壁预留的穿线孔做了沉台倒角处理，既可以保护穿入的线缆外皮不被锐边割损，也能为后续安装防水胶圈预留装配空间。材质渲染阶段选用铸铝氧化黄的材质效果，还原铝铸件经表面氧化处理后的真实质感，材质参数调整了金属粗糙度与反光度，模拟出铸铝件表面细微的磨砂颗粒感，同时添加了柔和的环境光遮蔽效果，清晰呈现壳体的边角结构与加强筋的立体层次。设计思路上充分结合铸造工艺与电气防护需求，壳体上沿做了阶梯式止口结构，上盖装配后可实现贴合密封，提升壳体的防尘防水能力；所有边角都做了R2-R3的圆角过渡，既符合铸造工艺的脱模要求，避免尖锐边角在生产、装配过程中造成磕碰划伤，也能降低应力集中提升壳体整体结构强度。建模过程中对所有安装孔位做了同轴度校验，保证支脚安装孔、侧壁穿线孔、内部凸台安装孔的位置精度，确保后续生产出的铸件可直接完成装配无需二次修配。整体结构在满足电气元件容纳、防护功能的前提下，尽可能优化壁厚分布，在保证结构强度的同时控制铸件整体重量，适配电气柜轻量化装配的需求。
