220T电气控制接线面板装配结构设计

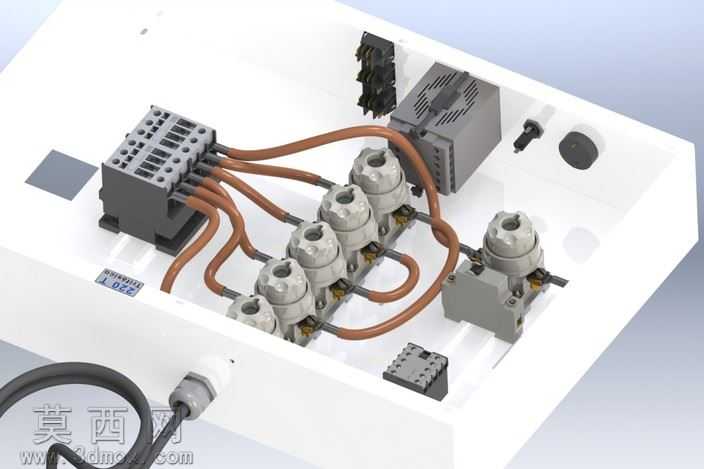

本作品为电气控制接线面板的三维装配设计，建模阶段采用自顶向下的设计思路，先完成白色绝缘外壳基体的建模，依据内部元件排布预留安装定位槽、走线空间与外部接线出线口，外壳边缘做圆角过渡处理避免锐边划伤线缆。随后逐一完成内部各电气元件的建模：左侧多组接线端子排采用阵列特征完成端子位的排布，预留接线螺丝位与线缆压接区域；中部排布的多组旋钮式控制元件，建模时还原了元件的金属接线端、绝缘基座与顶部操作头的分层结构；右侧的散热型电气模块还原了表面散热格栅、接线端口与安装固定脚的细节，同时配套完成了小型断路器、接线端子座、线缆固定接头等辅件的建模。布线设计阶段，依据电气走线规范规划棕色动力线缆的走线路径，采用扫掠特征完成每一根线缆的建模，还原线缆自然弯曲的弧度，避免线缆与元件、外壳产生干涉，线缆两端分别匹配对应元件的接线点位，还原真实接线的压接状态。材质渲染阶段，为白色外壳赋予哑光阻燃塑料材质，接线端子排赋予深灰色阻燃工程塑料与金属接线端的组合材质，控制元件的金属部分赋予哑光金属材质，线缆赋予棕红色绝缘橡胶材质，散热模块赋予浅灰色金属烤漆材质，通过材质区分清晰呈现不同部件的属性。整体装配过程严格遵循电气安装的间距要求，预留元件操作与后期维护的空间，各元件的安装定位均匹配实际工业安装标准，可直观呈现电控面板内部的元件布局、接线逻辑与装配关系，为电控柜的生产装配、接线指导提供直观的三维参考，也可用于电气安装培训的演示素材。
