塑壳式低压电路断路器三维建模作品

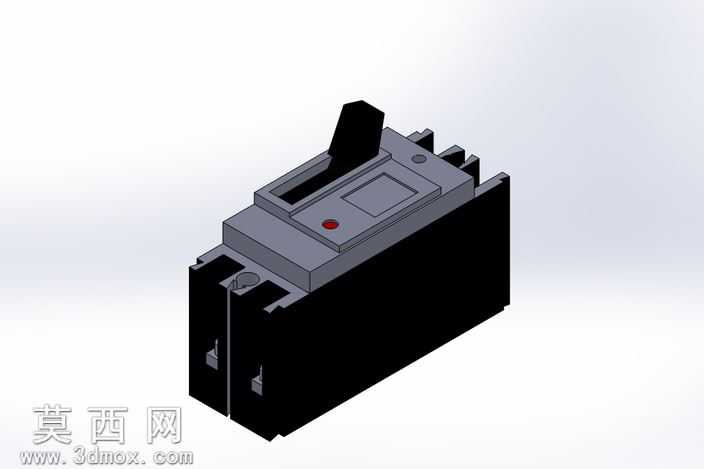

本作品为塑壳式低压电路断路器的三维建模成果，建模过程依托三维参数化设计思路完成，首先对实物断路器的整体轮廓进行测绘拆解，将产品拆分为操作手柄、上盖壳体、基座主体、接线端子、状态指示点五个核心结构模块，逐一进行特征建模。建模阶段优先采用拉伸、切除等基础特征搭建各部件的主体轮廓，针对壳体表面的安装卡槽、接线端的螺纹孔位、手柄的转动配合槽等细节结构，通过扫描、放样、阵列等特征完成精细化还原，确保所有配合结构的尺寸公差符合实际产品的装配逻辑，手柄与壳体的转动间隙、上下盖的卡扣契合位置都经过反复校验，还原真实产品的装配关系。材质与渲染阶段，针对断路器不同部件的实际材质进行区分设置：基座与下壳体采用黑色热固性塑料材质，调整材质的粗糙度参数模拟哑光磨砂的工业塑料质感，避免过度反光失真；上盖部分采用深灰色工程塑料材质，添加细微的颗粒纹理还原塑壳产品的表面质感；操作手柄采用与上盖同色系但粗糙度更低的塑料材质，模拟手柄长期操作形成的轻微亮面质感；表面的状态指示红点采用半光泽红色塑料材质，与周围壳体形成清晰的视觉区分；接线端子部分采用镀锌金属材质，设置轻微的反射参数模拟金属件的冷硬质感。渲染阶段采用柔和的工业产品布光方案，主光源从模型斜上方45度投射，搭配两个辅助光源消除结构死角的暗部阴影，开启环境遮蔽效果强化各部件衔接处的结构层次感，最终渲染图清晰呈现断路器的整体外观与细节结构，可用于电气配电方案的可视化展示、产品结构教学演示等场景。建模过程中严格遵循低压电器的外形尺寸规范，所有外部结构比例与同规格实物产品保持一致，未对产品的核心外观结构做艺术化修改，保证模型的写实性与参考价值。
