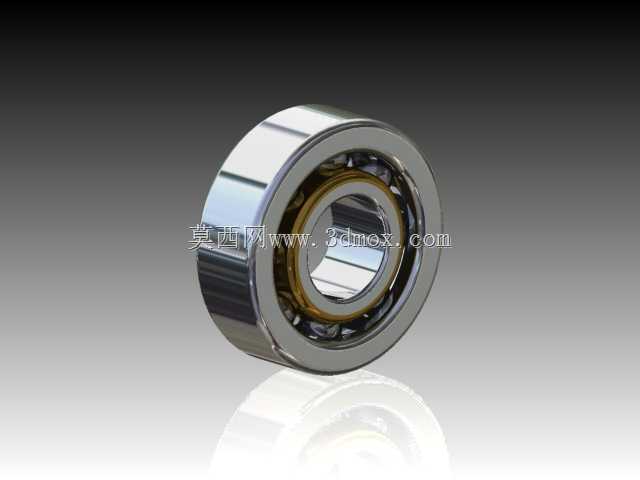

高精度深沟球滚动轴承实体结构设计

　　在各类旋转传动场景中，这类滚动轴承是支撑旋转轴系的核心基础部件，从普通民用电机、输送辊道，到工业机床主轴、汽车变速箱输入输出轴，再到工程机械的回转支撑部位，都能见到同结构轴承的应用身影。它的核心作用是在轴与轴座之间形成低摩擦的滚动摩擦副，一方面约束轴系的径向与少量轴向窜动，保证轴的旋转精度，另一方面大幅降低轴运转过程中的摩擦损耗，减少配合面的磨损，延长整套传动系统的使用寿命。

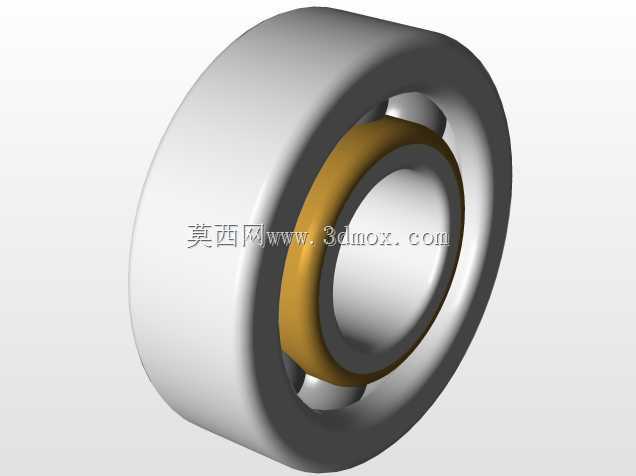

　　从结构设计逻辑来看，这款轴承采用典型的深沟球构型，内外圈均加工有连续的弧形滚道，滚道曲率略大于钢球直径，既可以保证钢球在滚道内顺畅滚动，又能在承受径向载荷的同时，兼顾一定比例的双向轴向载荷，适配多数既有径向受力又存在少量轴向窜动的轴系工况。保持架采用浪形冲压结构，兜孔均匀分隔每一颗钢球，避免钢球在运转过程中相互碰撞摩擦，同时保证所有滚动体沿滚道圆周方向均匀分布，让载荷能够均匀传递到每一颗钢球上，避免局部应力集中导致的早期点蚀失效。两侧的密封结构采用接触式橡胶密封圈，密封圈唇口与内圈密封槽紧密贴合，既可以阻挡外部环境中的粉尘、切削液、水汽进入轴承内部污染润滑脂，又能防止轴承内部填充的润滑脂泄漏，维持长期稳定的润滑状态，减少后期维护频次。

　　从安装适配维度考量，这类轴承的外形尺寸严格遵循通用轴承的标准系列规范，外圈与轴承座孔采用基轴制过渡配合，内圈与旋转轴采用基孔制过盈配合，安装时可采用热装法加热内圈膨胀后套装到轴颈上，避免敲击损伤滚道与钢球。轴承的轴向安装边界需要预留足够的密封件压缩空间，同时轴肩与座孔的挡肩高度不能超过轴承内、外圈的倒角尺寸，保证轴承安装到位后端面能与挡肩紧密贴合，避免运转过程中出现轴向窜动。在选型匹配时，需要根据轴系的额定载荷、极限转速、工作温度区间来选择对应的尺寸系列与润滑脂类型，重载低速工况可选择填充极压润滑脂的型号，高速轻载工况则适配低阻尼的高速润滑脂，同时要保证轴与轴承座的形位公差满足安装要求，轴颈的圆柱度、座孔的同轴度偏差需要控制在标准公差范围内，否则会导致轴承安装后出现偏载，运转过程中产生异常噪音与温升，大幅缩短轴承的实际使用寿命。

　　在三维建模过程中，需要重点还原滚道的曲率参数、钢球与滚道的接触角、保持架兜孔的间隙配合尺寸，这些细节直接影响后续做装配干涉检查、运转仿真的准确性，尤其是钢球与内外滚道的接触位置，需要严格按照实际接触角设定配合关系，避免仿真时出现穿透或者间隙过大的问题，保证模型能够直接用于后续的工程出图、装配模拟以及有限元受力分析。
