工业重载万向带刹脚轮结构设计

项目分类:脚轮 发布时间:2021-12-19 ID:461148
  • 工业重载万向带刹脚轮结构设计
  • 工业重载万向带刹脚轮结构设计
  • 工业重载万向带刹脚轮结构设计
  • 工业重载万向带刹脚轮结构设计
  • 工业重载万向带刹脚轮结构设计
  • 工业重载万向带刹脚轮结构设计
  • 工业重载万向带刹脚轮结构设计
  • 工业重载万向带刹脚轮结构设计
  • 工业重载万向带刹脚轮结构设计
  • 工业重载万向带刹脚轮结构设计
  • 工业重载万向带刹脚轮结构设计
  • 工业重载万向带刹脚轮结构设计
  • 工业重载万向带刹脚轮结构设计
  • 工业重载万向带刹脚轮结构设计

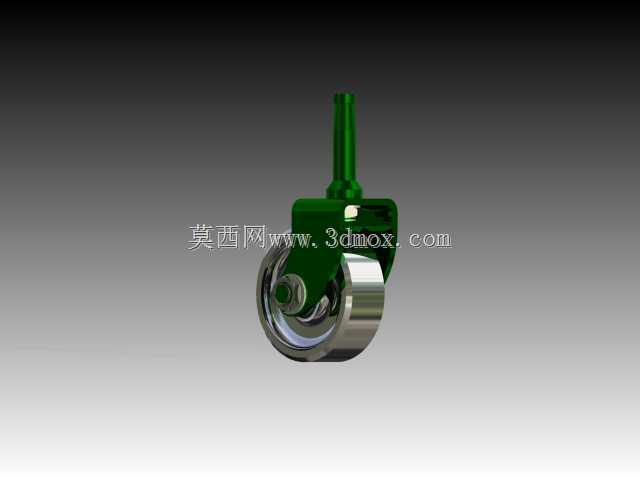

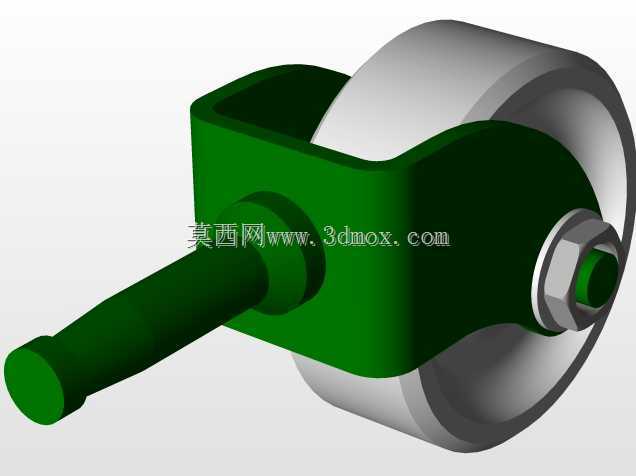

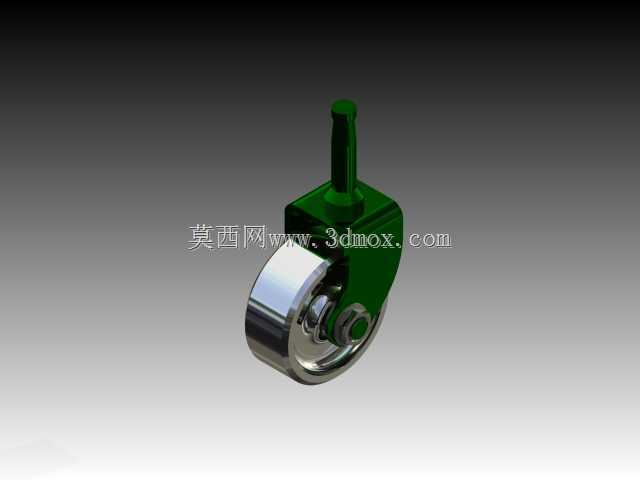

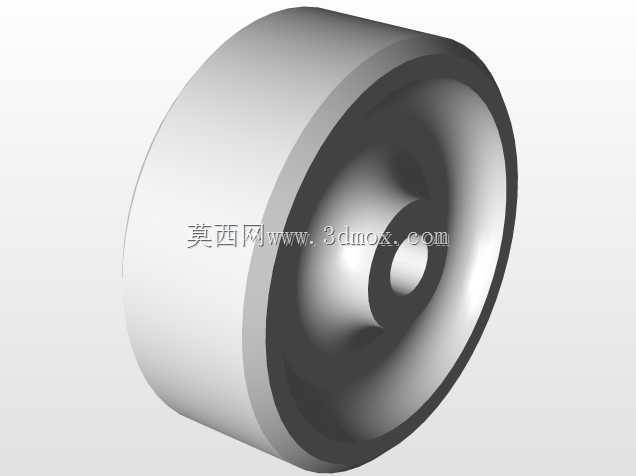

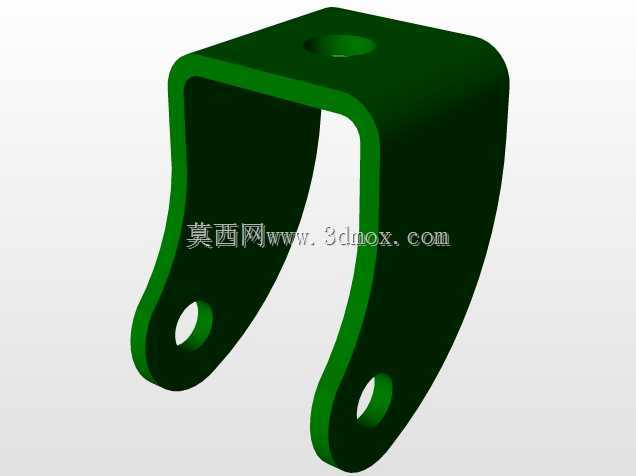

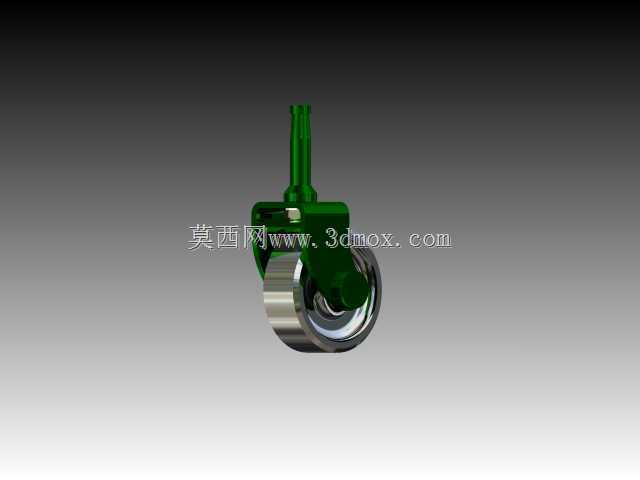

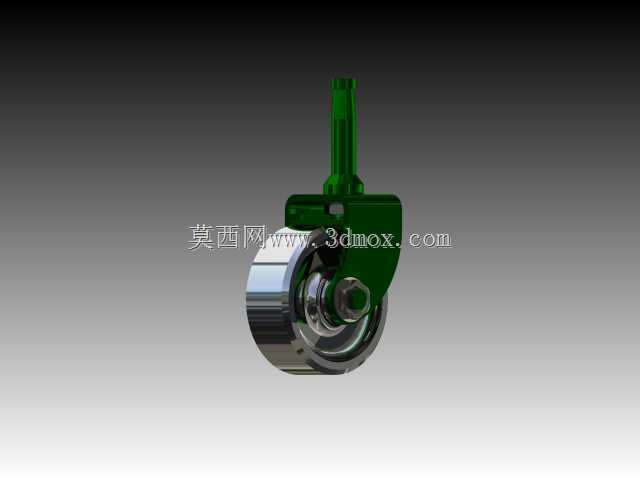

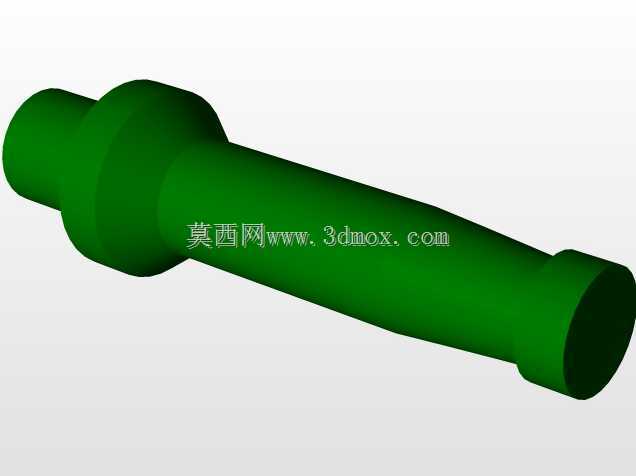

  在车间周转工装、仓储货架、轻型移动设备、医疗转运载体这类需要频繁移位的工业场景里,脚轮作为直接接触地面的承载行走部件,其结构合理性直接决定了整套移动载体的使用体验与寿命。这款带转向支架的脚轮,核心承载轮体采用金属轮芯外包高耐磨接触层的结构,轮芯部分做了同轴度公差控制,内置的轴承组件可保证轮体在额定负载下转动无卡滞,同时能承受径向的交变载荷,避免长期使用后出现轮体偏摆、转动阻力陡增的问题。转向支架部分采用一体成型的金属支架结构,支架与安装立杆的连接位置做了回转副设计,内置推力轴承与径向定位结构,保证万向转动时的顺滑度,不会出现转向卡顿、受力后支架偏斜的问题,立杆顶部的安装段做了标准尺寸的光杆与限位结构,

  可直接适配常规工业设备的安装孔位,不需要额外做转接件加工。从实际使用场景来看,这类脚轮常被用在100-500kg级别的移动载体上,比如车间的物料周转车、生产线旁的工具柜、中小型自动化设备的移动机座,部分带刹车结构的同系列脚轮,还可以在设备到位后锁定轮体转动与支架转向,保证设备作业时不会出现移位。设计这款脚轮的三维结构时,首先要确认的是安装边界:立杆的直径、插入安装板的深度、支架回转时的最大外廓半径,这几个尺寸直接决定了脚轮能不能顺利装到目标载体上,会不会在转向时和载体的底部结构发生干涉。其次是轮体的宽度与直径匹配,轮径越大,越容易越过车间地面的焊缝、小颗粒杂物、门槛这类凸起障碍,但轮径过大会抬高整个载体的重心,降低移动时的稳定性,

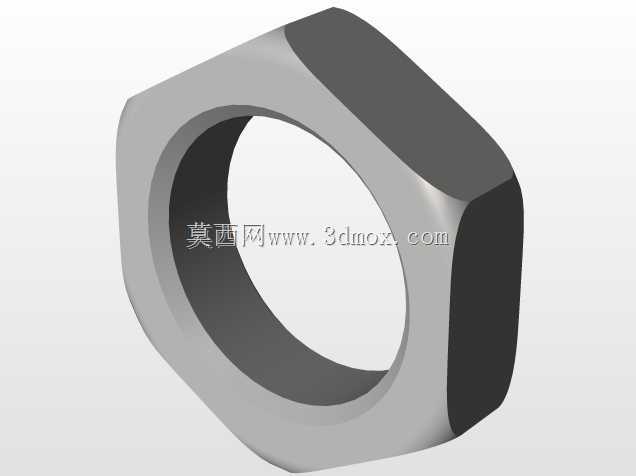

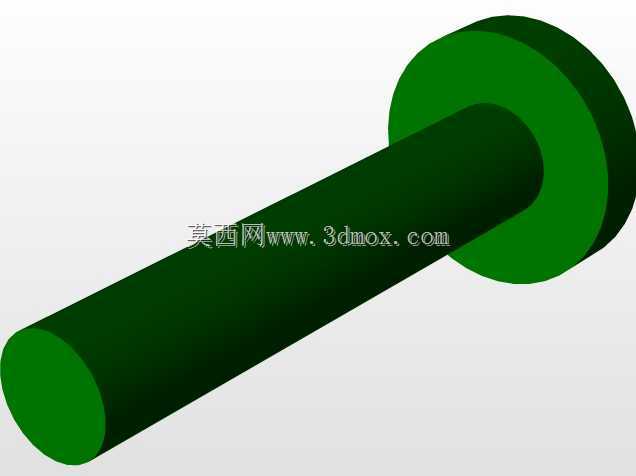

  所以需要根据载体的额定承载、使用场地的地面平整度来匹配对应的轮径。轮体接触地面的材质选择也需要结合场景,比如环氧地坪的车间要选不会留痕的聚氨酯包胶层,毛坯车间或者户外场地则要选更耐磨的硬质尼龙或者铸铁轮面,避免尖锐碎屑扎入轮面导致转动失效。支架部分的壁厚设计需要经过载荷校核,尤其是支架和轮轴连接的位置、立杆和支架连接的折弯位置,是应力集中的高发区,建模时需要做合理的圆角过渡,避免直角结构带来的应力断裂风险,轮轴的配合公差要选过渡配合加防松结构,防止长期受震动后轮轴脱出。很多新手工程师选型脚轮时,只会看额定静载荷参数,忽略了动载荷、转向阻力、安装高度这些关键指标,比如四个脚轮支撑的载体,选型时不能直接用总重量除以四来选单轮载荷,

  要考虑地面不平时三个轮受力的偏载情况,预留至少1.5倍的安全系数,同时要注意脚轮的安装高度一致性,避免出现个别脚轮悬空不受力,导致其他脚轮过载损坏的问题。这款脚轮的三维结构完整还原了轮体、轴承、支架、转向机构、安装立杆的所有细节,每个配合面的尺寸都按照实际加工公差做了预留,不管是用来做设备的整体装配仿真,还是做脚轮本身的结构优化、受力分析,都可以直接提取特征使用,不需要再做额外的结构补全。在做设备整体布局时,把这个脚轮模型装配到底部框架后,可以直接模拟转向时的外廓运动轨迹,提前排查底部的管线、安装板会不会和转向的支架发生干涉,也能核算整个设备的离地高度、移动时的通过性,避免加工装配完成后才发现脚轮转向卡滞、离地间隙不足这类返工问题。
