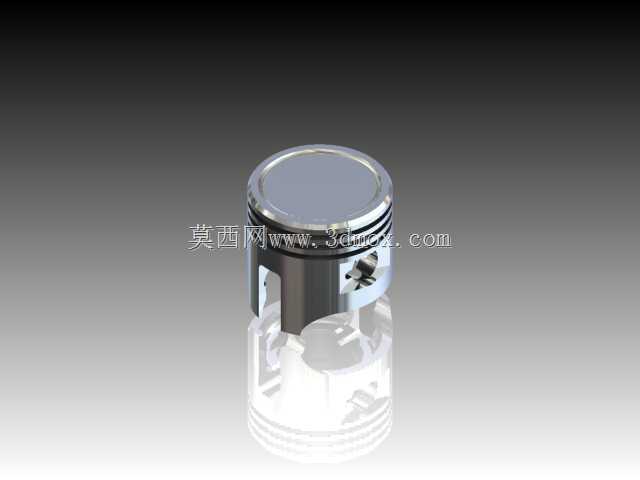

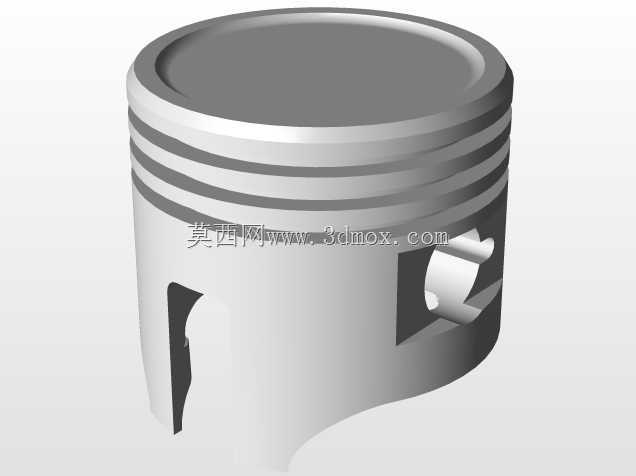

内燃机活塞头结构三维设计模型

　　活塞头作为内燃机往复运动核心部件，直接决定动力输出效率与整机运行可靠性，其三维结构设计需要兼顾热负荷承载、密封配合、运动导向多重工程需求。从实际应用场景来看，该部件广泛适配小排量四冲程汽油机、中小型柴油机动力单元，覆盖乘用车动力总成、小型工程机械动力组、通用发电机组动力端等多个使用场景，在高温高压交变工况下长期承受燃气爆发冲击力、往复惯性力与侧推力的复合作用。

　　设计过程中首先要明确顶部燃烧室的型面特征，本次模型的活塞头顶面采用适配平顶偏置燃烧室的轮廓，顶面平面度控制在微米级公差范围内，保证与气缸盖燃烧室配合时的压缩比一致性，避免因型面偏差导致的爆震、燃烧效率下降问题。头部环带区域设计有三道环槽，上方两道为气环安装位，最下方为油环安装位，环槽的宽度、深度以及槽侧的粗糙度要求均按照往复运动密封标准设定，气环槽侧预留热膨胀间隙，避免工作状态下受热胀卡滞，油环槽内设计有径向回油孔，能够将气缸壁上多余的润滑油刮下回油底壳，防止机油窜入燃烧室参与燃烧。

　　活塞销座区域采用对称式加强筋结构连接头部与裙部，销孔内设计有卡簧槽，用于安装活塞销卡环限制活塞销轴向窜动，销孔轴线与活塞轴线存在微小偏置量，能够抵消活塞换向时的敲击噪声，优化整机NVH表现。裙部型面采用中凸变椭圆设计，冷态下裙部横截面为椭圆，长轴垂直于活塞销轴线方向，工作状态下受热膨胀后裙部能够趋近正圆，保证与气缸壁的贴合均匀性，避免局部偏磨；裙部表面预留涂层加工余量，实际生产中可喷涂石墨或二硫化钼涂层降低摩擦系数，减少冷启动磨损。

　　从安装边界来看，该活塞头的外径尺寸与对应缸径的气缸套保持H7/g6间隙配合，活塞销直径与销孔、连杆小头衬套孔采用分组选配，保证配合间隙处于合理区间，既无松旷异响也无卡滞风险。头部火力岸高度按照压缩余隙要求设定，保证活塞到达上止点时与气缸盖底面保持安全距离，不会发生碰撞干涉。环岸厚度经过强度校核，能够承受燃气压力冲击与环的往复作用力，不会出现环岸断裂故障。

　　建模过程中对所有过渡圆角做了优化处理，避免应力集中，尤其是销座与头部、裙部连接位置的圆角，按照疲劳强度要求设置合理半径，降低交变载荷下的应力集中系数。所有油孔、倒角特征均按照实际加工工艺建模，不存在无法加工的尖角或封闭特征，能够直接用于后续的工艺编制、数控加工编程以及有限元仿真分析，可作为动力部件设计的参考模型，也可用于教学演示中活塞组件的装配关系讲解。
