带同心圆与矩形槽的平板类机械零件结构

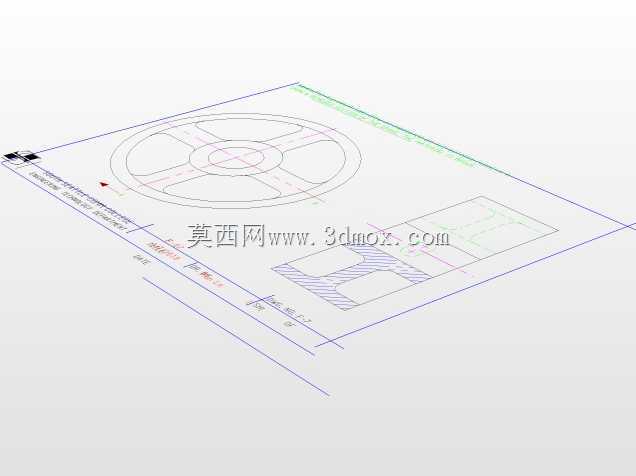

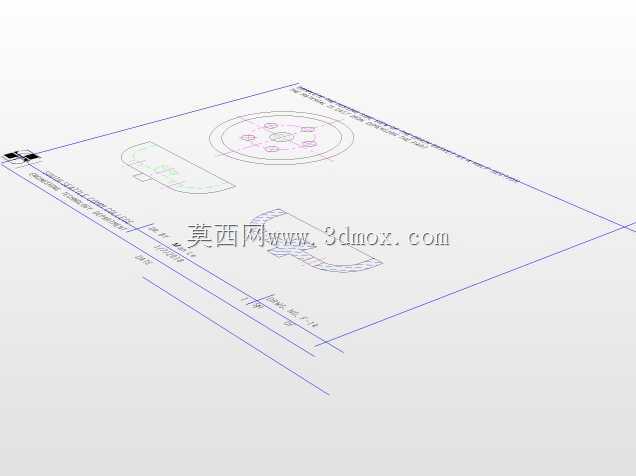

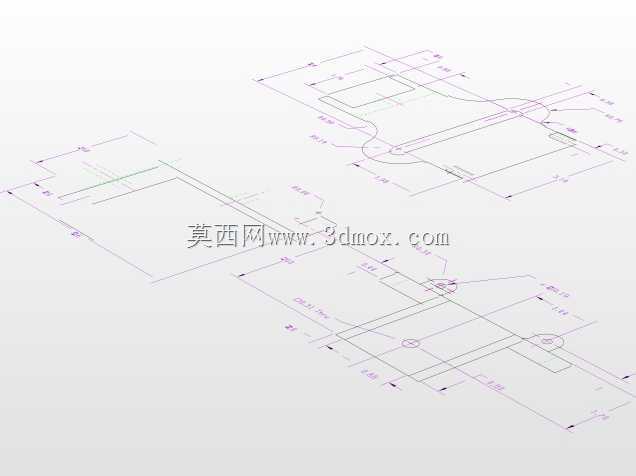

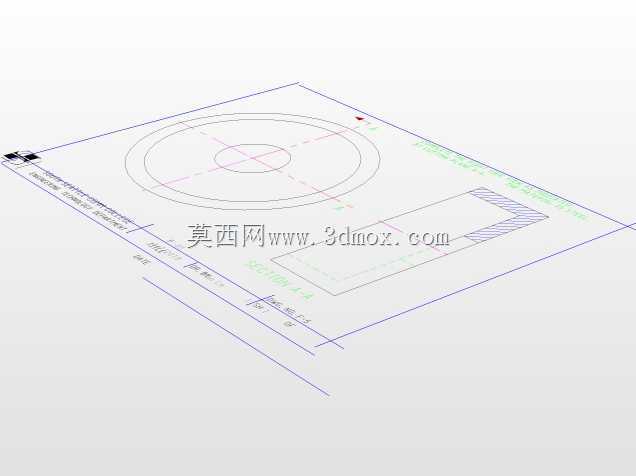

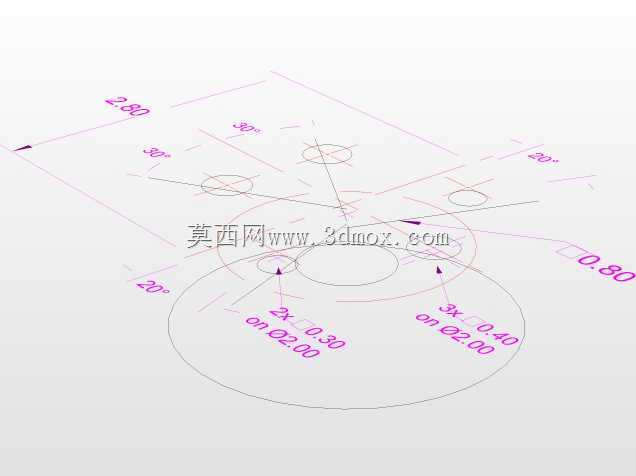

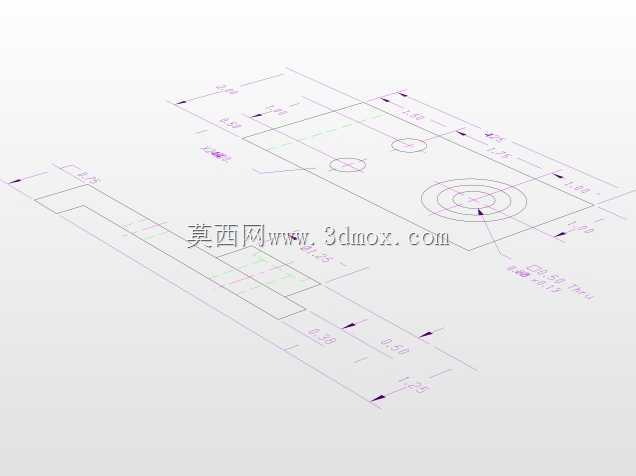

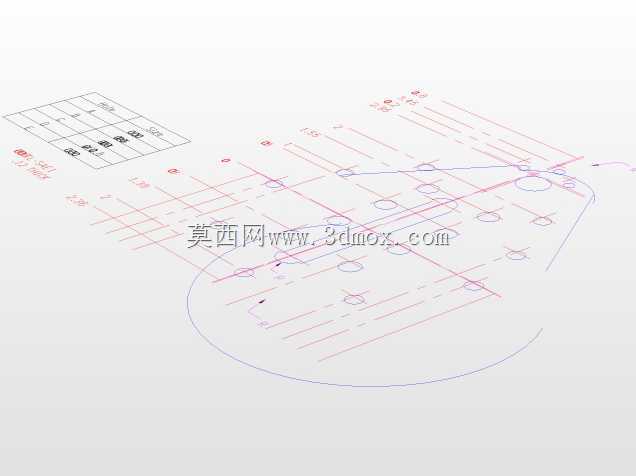

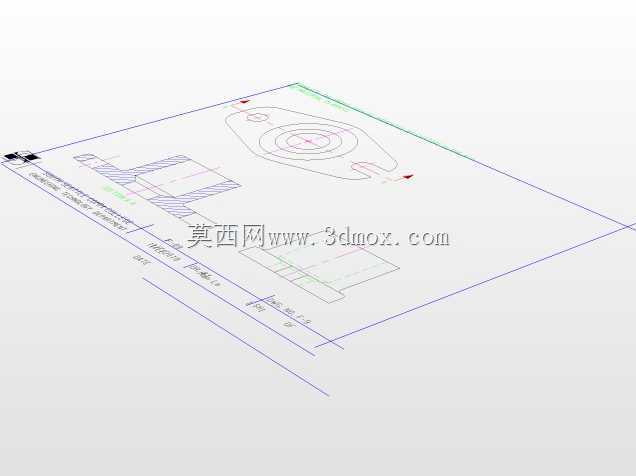

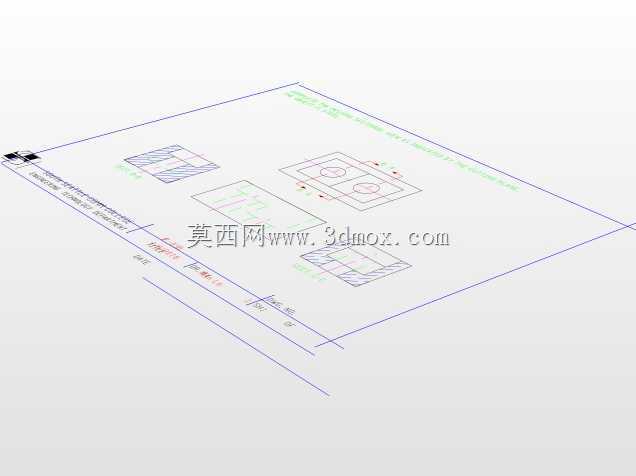

　　这类带同心圆与矩形槽的平板类构件，在小型工装夹具定位、教学实训台安装基板、轻工设备辅助安装板场景中应用十分广泛，日常接触到的小型检测设备台面固定、工位器具的定位承载、教学用拆装实训台的基准板，都能见到这类结构的身影。从实际使用逻辑来看，平板本体作为承载基准，表面的同心圆结构主要承担回转类零件的定位适配功能，不同直径的环形轮廓可以匹配不同外径的轴套、端盖类零件的安装定位，避免装配时出现径向偏移，保证配合件的同轴度公差要求；而侧边的矩形槽结构，主要用于紧固件的滑移调节，装配时螺栓可沿槽道调整固定位置，不需要在安装面上提前加工密集的固定孔，能适配一定范围内不同安装孔距的配套构件，降低现场装配的适配难度。

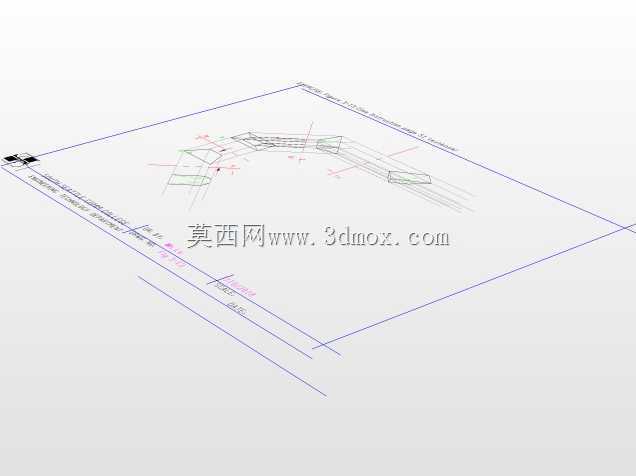

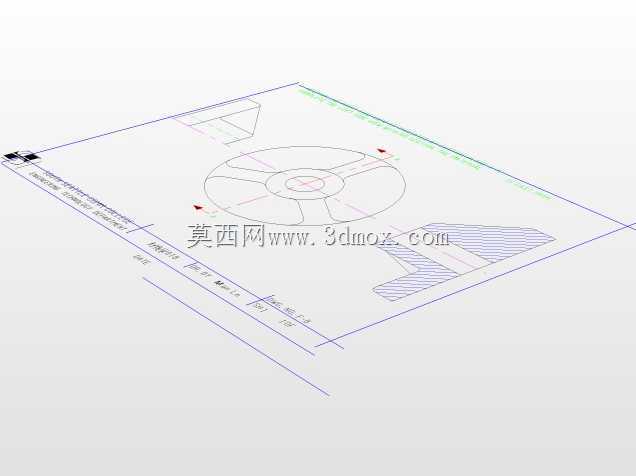

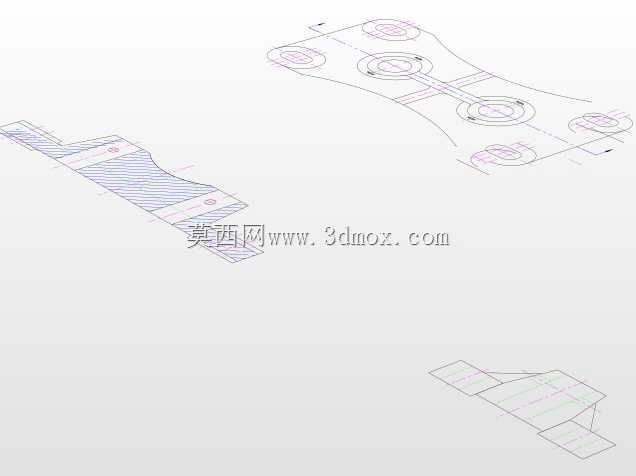

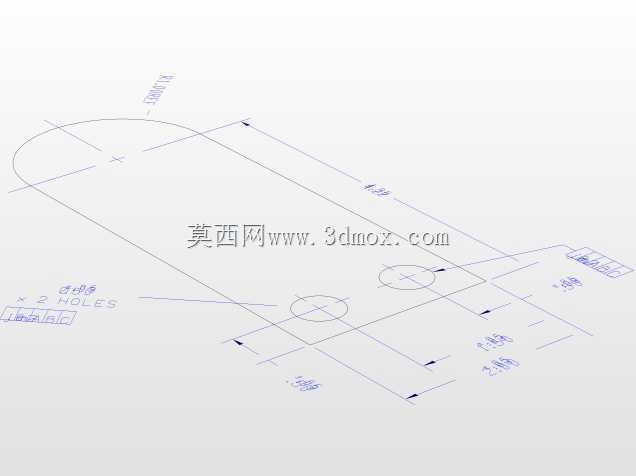

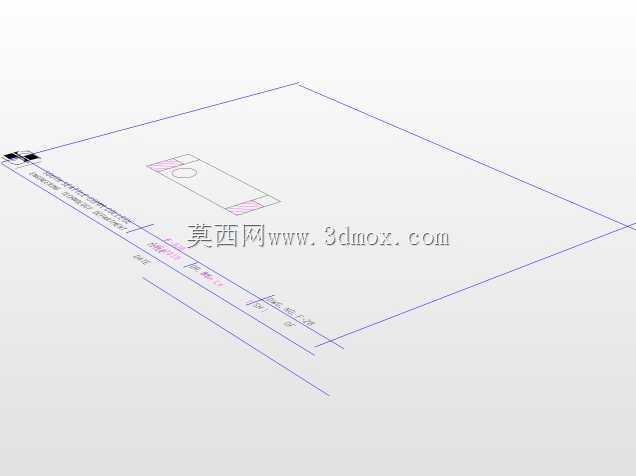

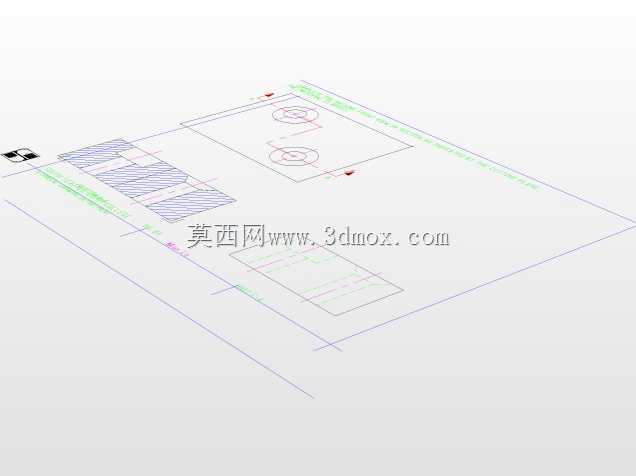

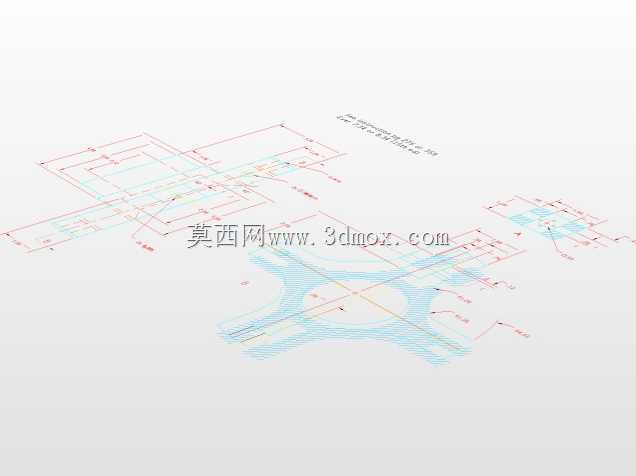

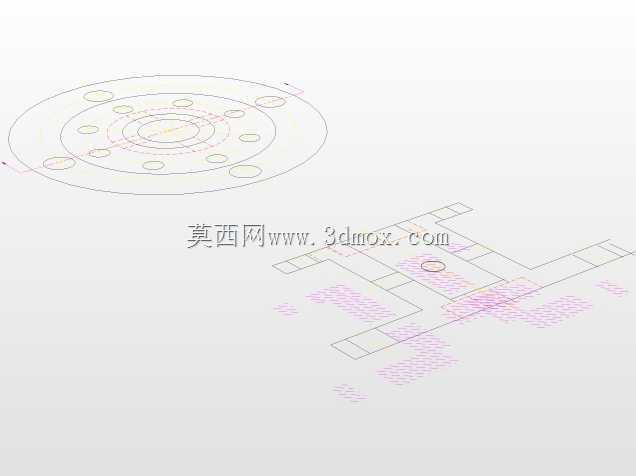

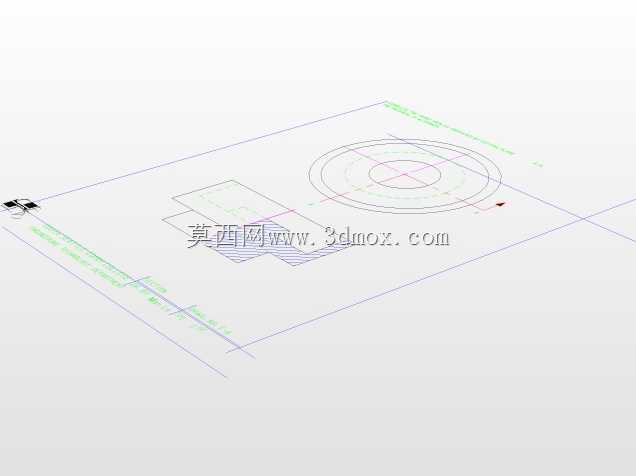

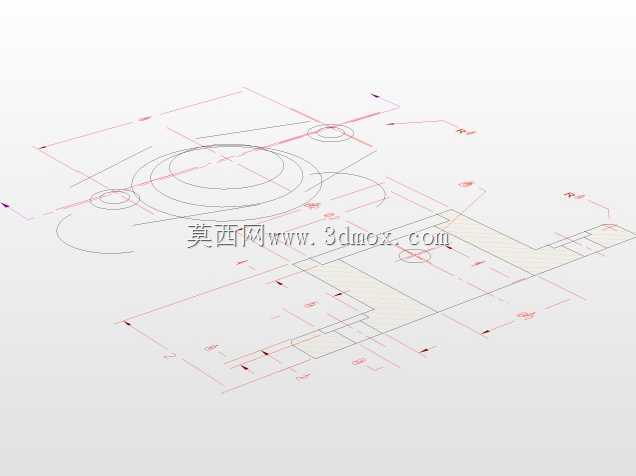

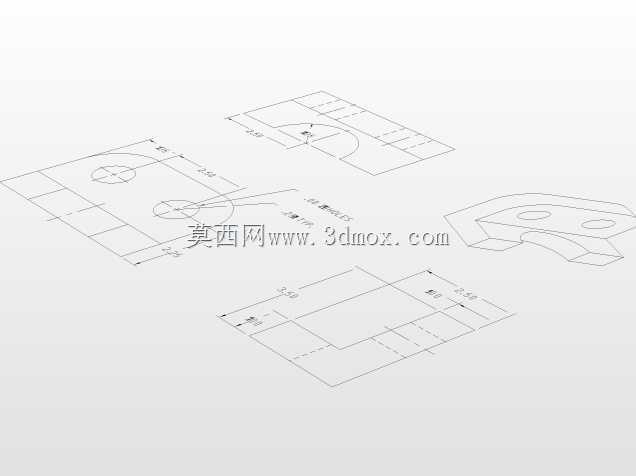

　　设计这类构件时，首先要明确平板的平面度要求，作为承载基准面，平板的上下表面平行度需要控制在合理公差范围内，避免安装后配套构件出现倾斜，影响整体装配精度。同心圆部分的设计需要结合常用配合件的外径尺寸做梯度设置，相邻圆环的直径差要匹配常用轴套、端盖的定位止口尺寸，同时圆心位置要设置中心定位孔，方便加工时找正基准，也能作为装配时的定位基准点使用。矩形槽的设计需要考虑槽宽与常用紧固件的直径匹配，槽的两端要设置退刀结构，方便铣削加工时刀具进出，同时槽的深度要控制在平板整体厚度的三分之一以内，避免开槽后平板的结构强度下降过多，导致承载时出现变形。

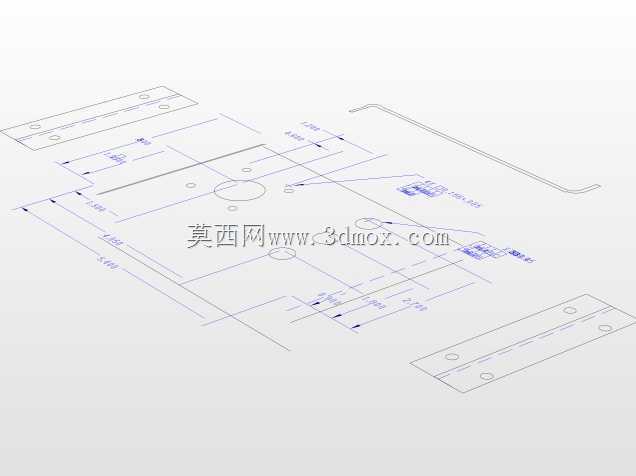

　　从安装边界来看，这类平板的外形轮廓多为规则矩形，四个边角可根据使用场景选择做倒角或者圆角处理，避免安装时划伤操作人员，平板的厚度需要根据实际承载重量做选型，常规轻载场景下厚度在8-15mm即可满足使用要求，重载场景则需要适当增加厚度并在平板背部设置加强筋结构，避免长期承载出现翘曲变形。同心圆结构的最外圈直径不宜超过平板宽度的三分之二，保证同心圆外侧有足够的平面区域用于布置其他安装孔或者定位结构；矩形槽的长度需要覆盖常用的安装调节范围，槽的边缘距离平板侧边的距离要大于槽宽的1.5倍，避免开槽位置距离边缘过近导致侧边结构强度不足，受力时出现开裂问题。

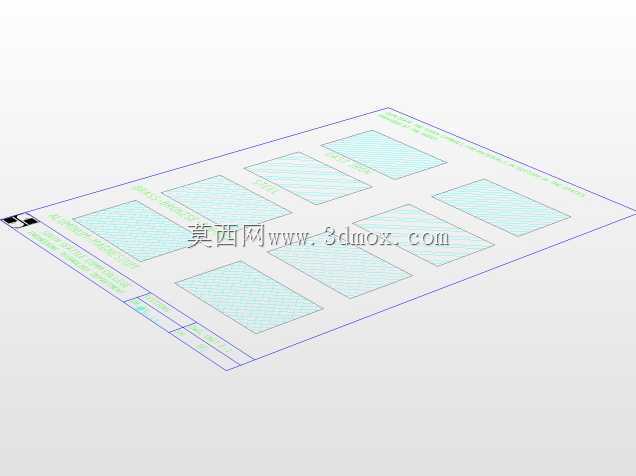

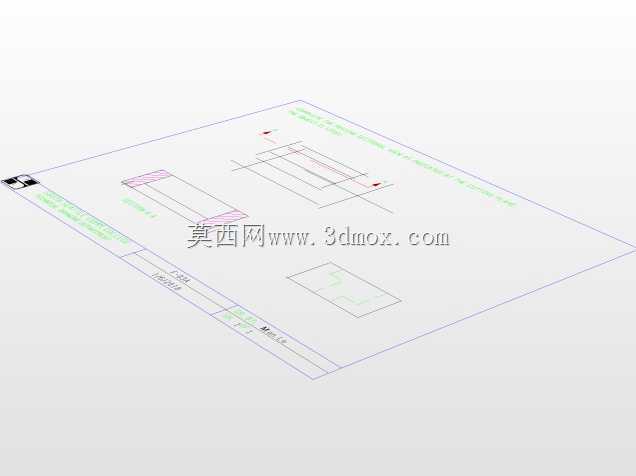

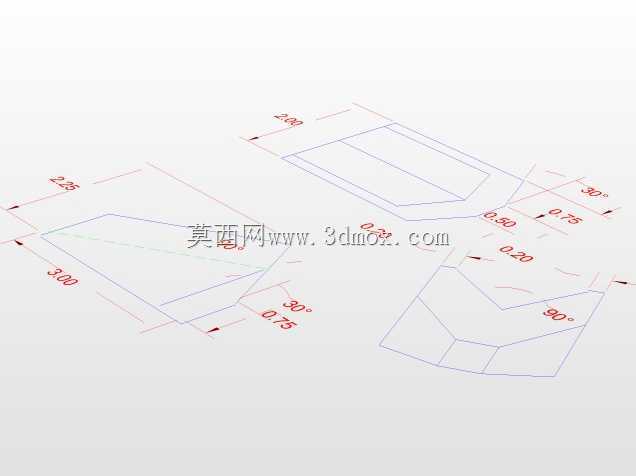

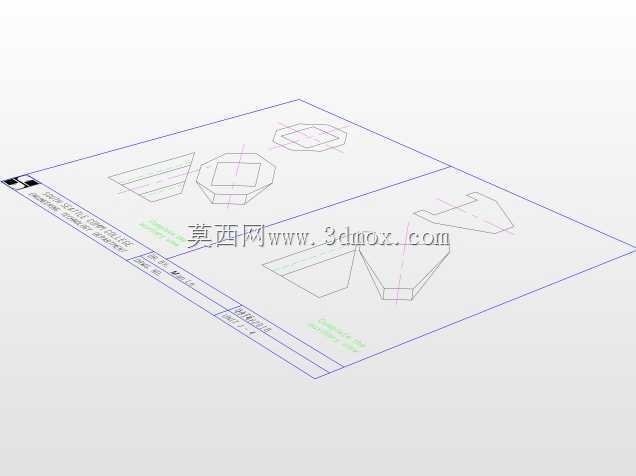

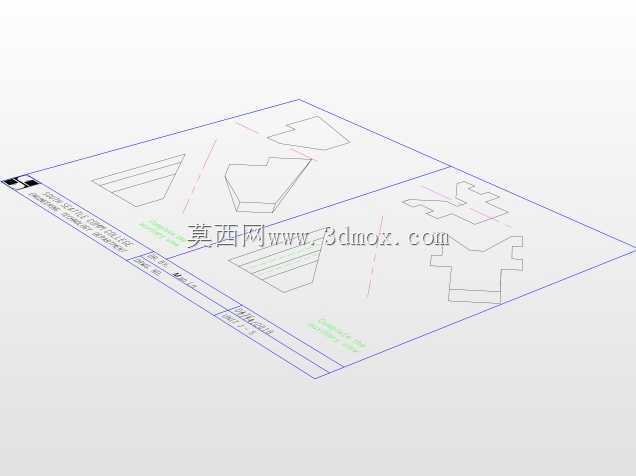

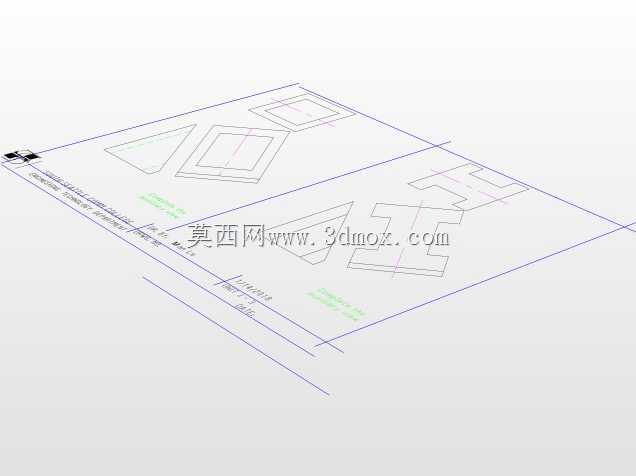

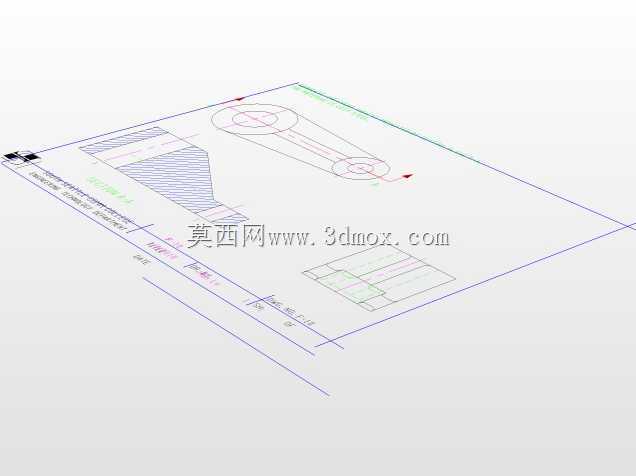

　　实际加工这类构件时，通常先以平板的两个相邻侧边作为粗基准，铣削上下表面保证厚度尺寸与平行度，再以加工好的表面为精基准，加工中心位置的定位孔，以此为基准加工各层同心圆轮廓，最后加工侧边的矩形槽，加工过程中需要注意控制槽的内壁粗糙度，避免紧固件滑移时出现卡滞，同心圆的台阶面需要保证与平板表面的垂直度，避免配合件安装后出现倾斜。这类结构的零件虽然外形不复杂，但作为基准承载件，其形位公差的控制直接影响整套装配结构的精度，设计时需要结合实际使用场景的载荷、装配精度要求，合理选择各部分的尺寸参数与公差等级，避免过度设计提升加工成本，或是精度不足影响使用效果。在实训教学场景中，这类零件也是制图课程的典型练习案例，能帮助学习者理解基准选择、形位公差标注、加工工艺顺序的相关知识点，通过对这类基础平板构件的建模与制图练习，可以快速掌握二维工程图的标注规范、三维建模的基准选择逻辑，为后续复杂零件的设计打下基础。
