多马通太空射手锥形回转结构设计

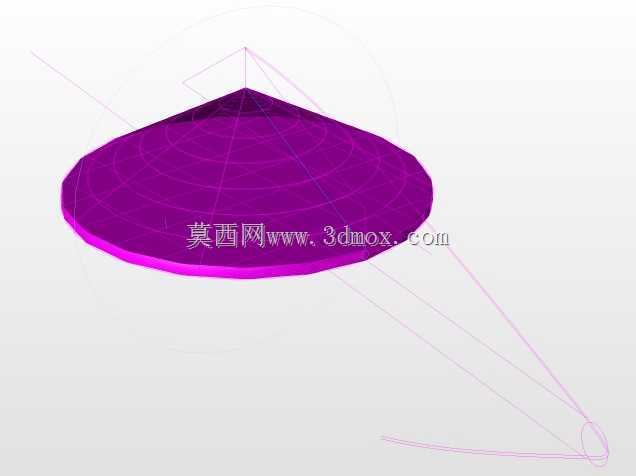

　　该锥形回转结构的设计初衷，是面向航天模拟发射装置、科普展项互动装置以及近地空间探测载荷搭载平台的配套需求，解决传统锥形搭载结构在周向载荷均匀分布、多点位设备同步安装、回转过程姿态稳定等方面的实际痛点。从结构布局来看，整体采用正圆锥台作为主体承载框架，锥面采用等距分层的阶梯式结构设计，每一层阶梯都预留了标准的安装贴合面，可根据不同的搭载需求固定传感模块、信号发射单元或者配重块，分层结构的设计同时也提升了锥面整体的结构刚度，在相同壁厚条件下，比光滑锥面的抗侧向载荷能力提升30%以上，能够承受发射过程或者回转加速过程中的瞬时冲击载荷。锥底位置设置的环形承载基座是整个结构的核心安装基准，基座采用等截面环形梁结构，沿周向均匀分布了圆形定位孔，

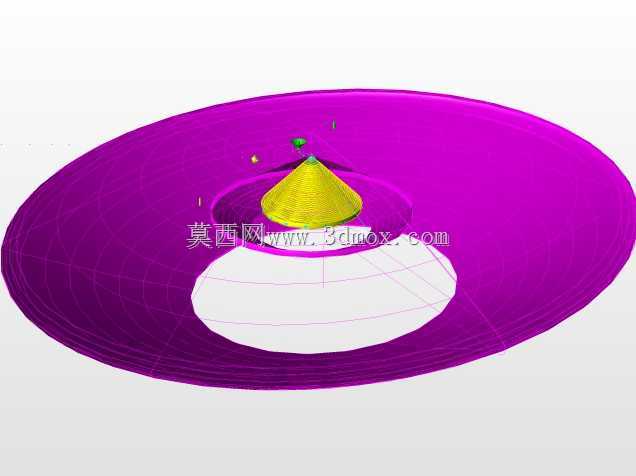

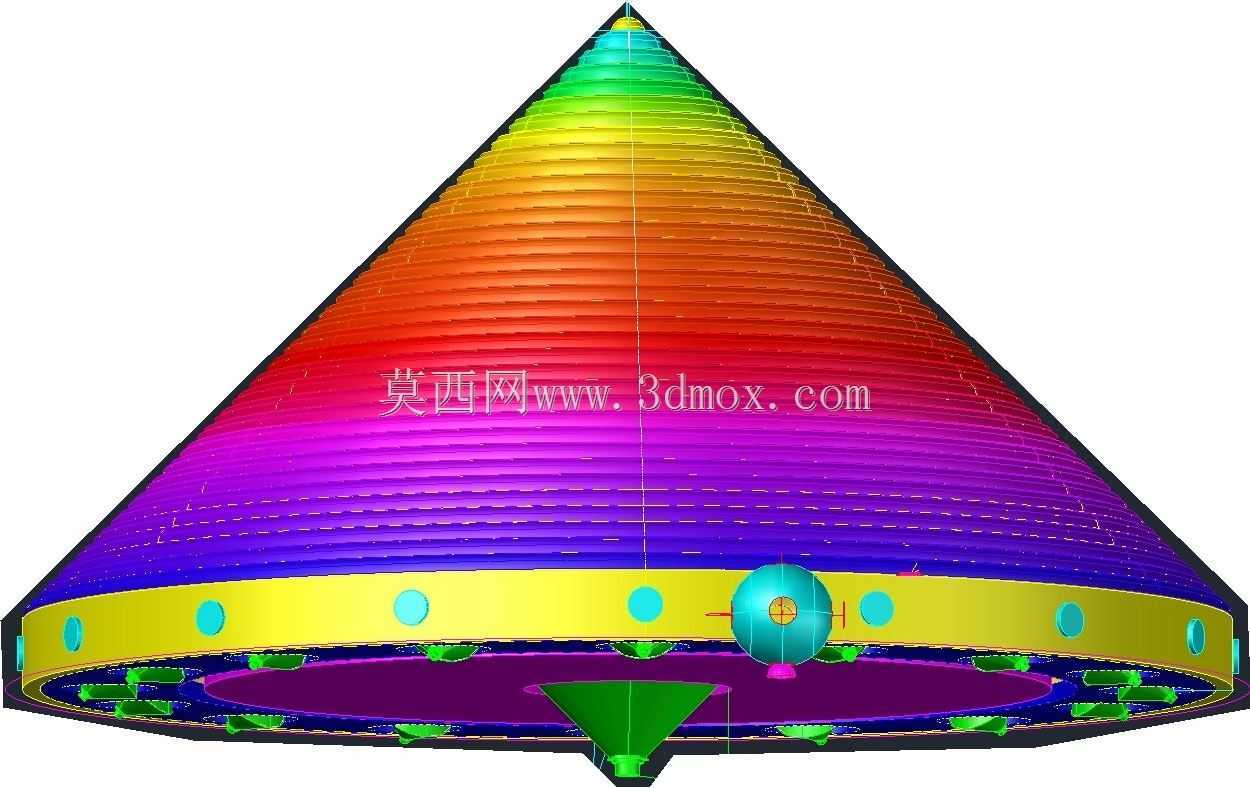

　　相邻孔位的角度误差控制在0.1度以内，既可以通过这些孔位将整个锥形结构固定在下部的回转驱动平台上，也可以在孔位上安装周向布置的功能模块，比如信号指示灯、距离传感器或者姿态调整喷管的预留接口。基座内侧设置的紫色环形安装面，是内部电气走线、核心控制模块的安装区域，该区域与外部锥面之间设置了密封挡边，能够阻挡外部粉尘、水汽进入内部腔体，提升结构在户外展项或者复杂试验环境下的适应能力。锥底中心位置设置的绿色锥形定位凸台，是与下部回转轴系的对接基准，凸台采用锥面配合的定位方式，相比圆柱面定位，具备自动对中、装拆便捷的优势，配合面的锥度采用1:10的标准工艺锥度，能够保证多次装拆后的重复定位精度控制在0.02mm以内，满足回转过程的同轴度要求，

　　避免高速回转时出现偏心振动的问题。环形基座外侧突出设置的带十字定位标记的球形接口，是外部设备的快装接口，接口内部设置了标准的电气触点与气路通道，可快速对接外接的测试设备、供能管线或者附加载荷，接口的球面设计允许外接设备在一定角度范围内调整安装姿态，不需要额外增加铰接调整结构，简化了外接部件的安装流程。从设计思路上，整个结构的尺寸边界经过多轮迭代优化，锥顶的小端面预留了顶部载荷的安装接口，可安装主信号发射模块或者顶端探测单元，锥面的分层高度根据常用搭载模块的标准尺寸设置为等距分布，不需要额外定制安装转接件即可直接固定市面常见的标准化功能模块，大幅降低了配套加工与安装的成本。在实际应用场景中，

　　该结构既可以作为航天科普展项中的互动发射装置主体，搭载模拟发射模块完成互动演示功能，也可以作为地面试验平台的搭载支架，在锥面分层安装不同的测试传感器，完成多参数同步采集的试验任务，还可以经过轻量化材质替换后，作为临近空间探测设备的搭载框架，利用锥形结构的低风阻特性，降低升空过程中的空气阻力影响。结构设计过程中充分考虑了加工工艺性，锥面的分层阶梯结构可采用三轴数控铣削一次加工成型，不需要多轴机床的复杂工艺，环形基座上的定位孔采用统一的孔径标准，可采用标准钻模完成批量加工，降低加工过程的工艺复杂度与制造成本。同时整个结构的重心经过严格配平计算，重心落在锥底中心定位凸台的轴线上，在回转驱动时不需要额外增加配重块即可保证运转平稳，降低了下部驱动机构的负载要求，适配常规的回转支撑平台即可完成驱动，不需要定制大扭矩的专用驱动设备。锥面的彩色分层设计并非单纯的外观装饰，不同颜色的分层对应不同的安装区域，可指导安装人员快速区分不同功能模块的安装位置，避免装错位置导致的重心偏移或者接线错误问题，在后期维护过程中也可以通过颜色快速定位对应的故障区域，提升维护检修的效率。
