双向旋转磁驱发电装置结构设计

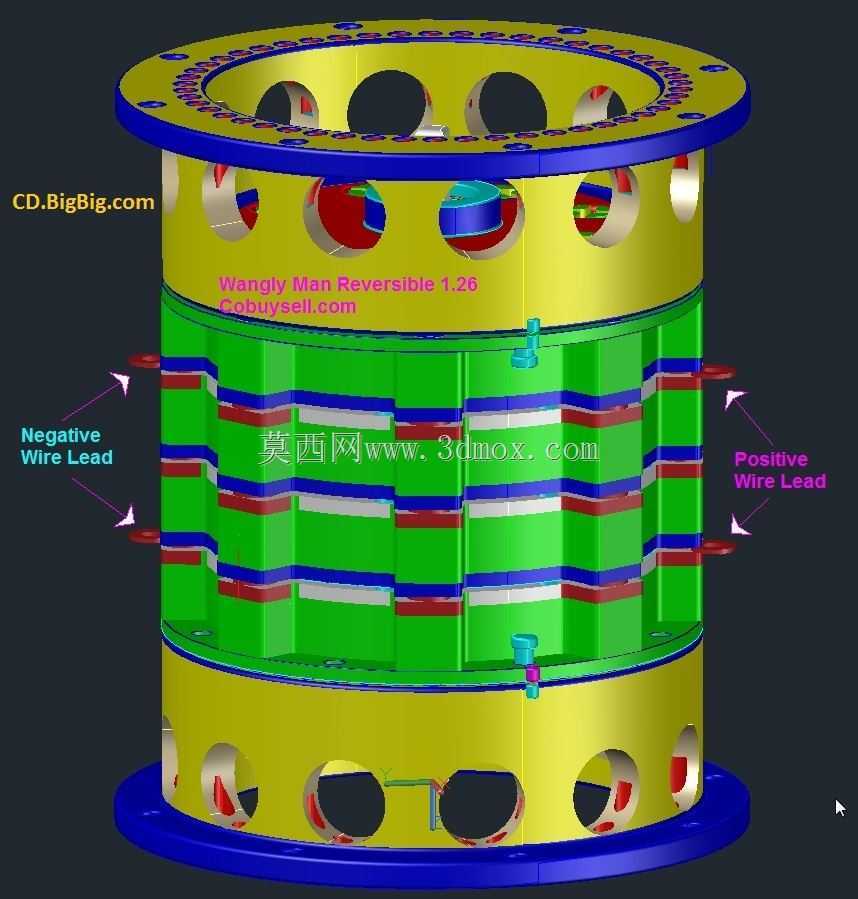

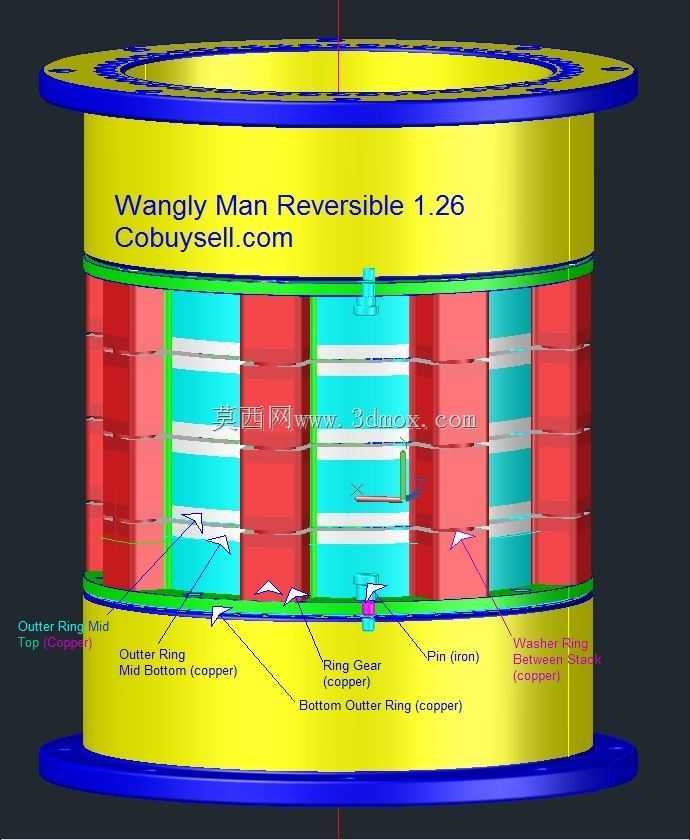

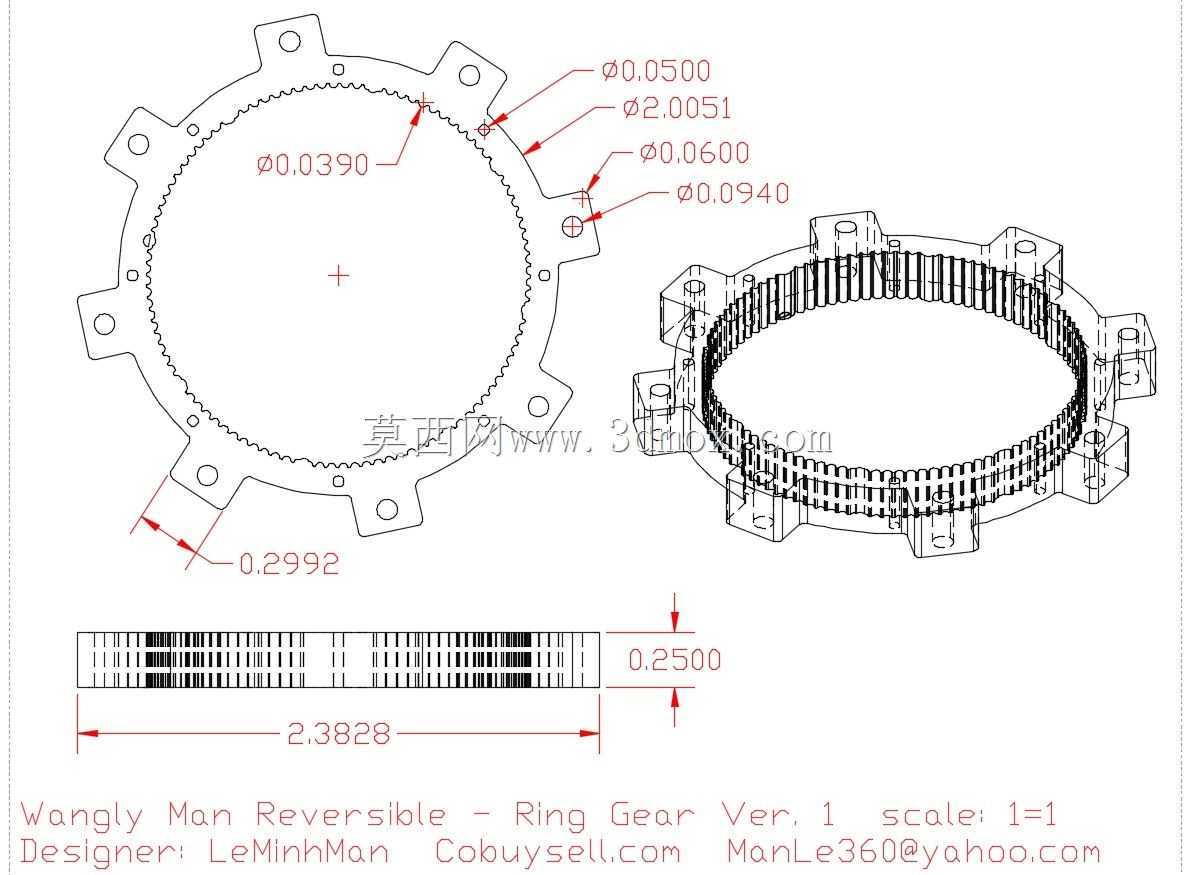

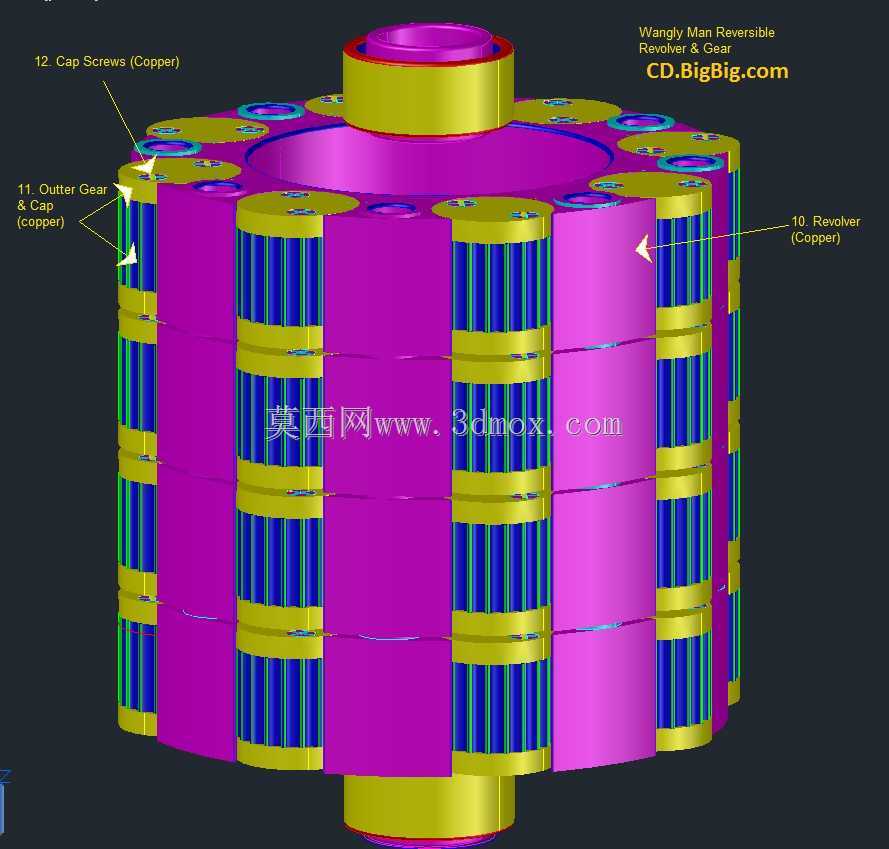

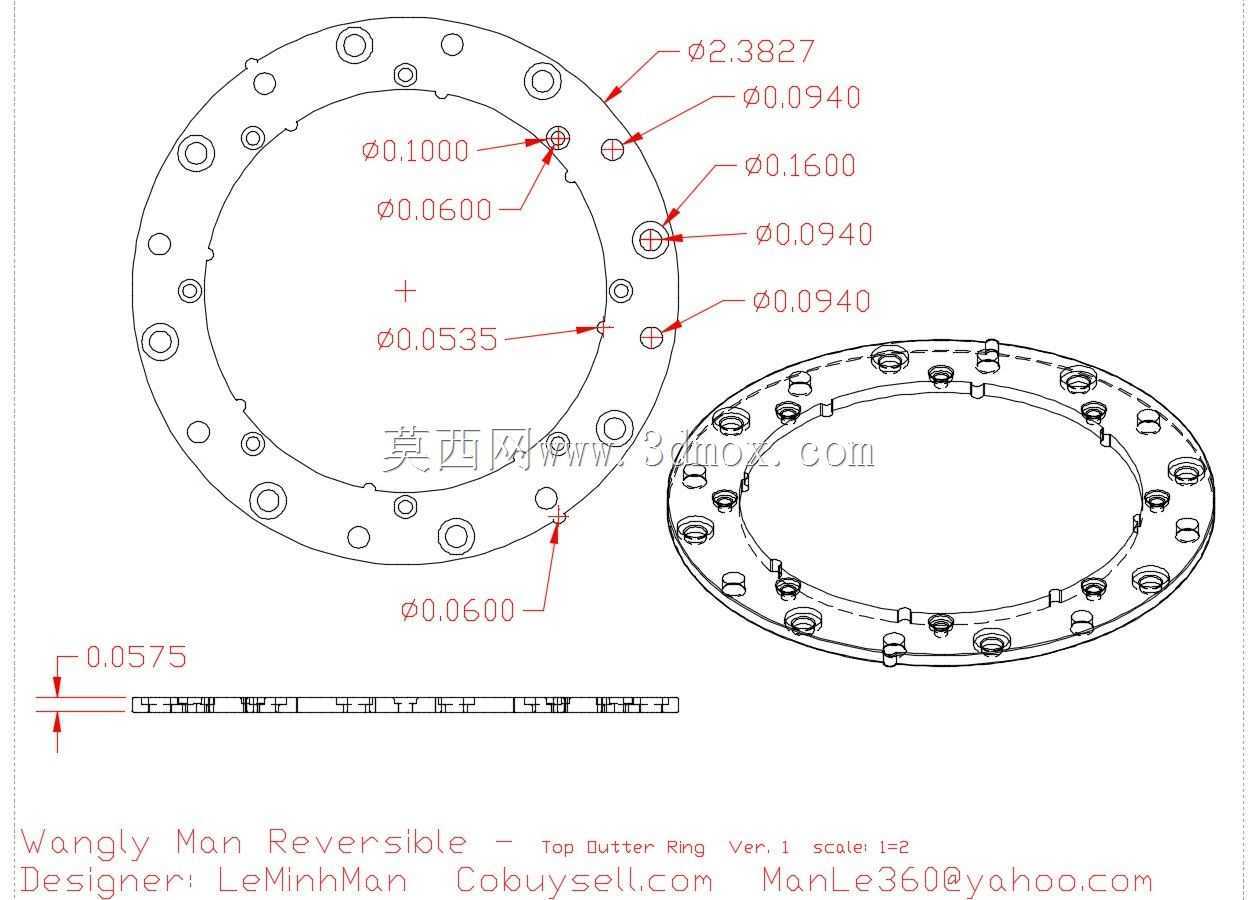

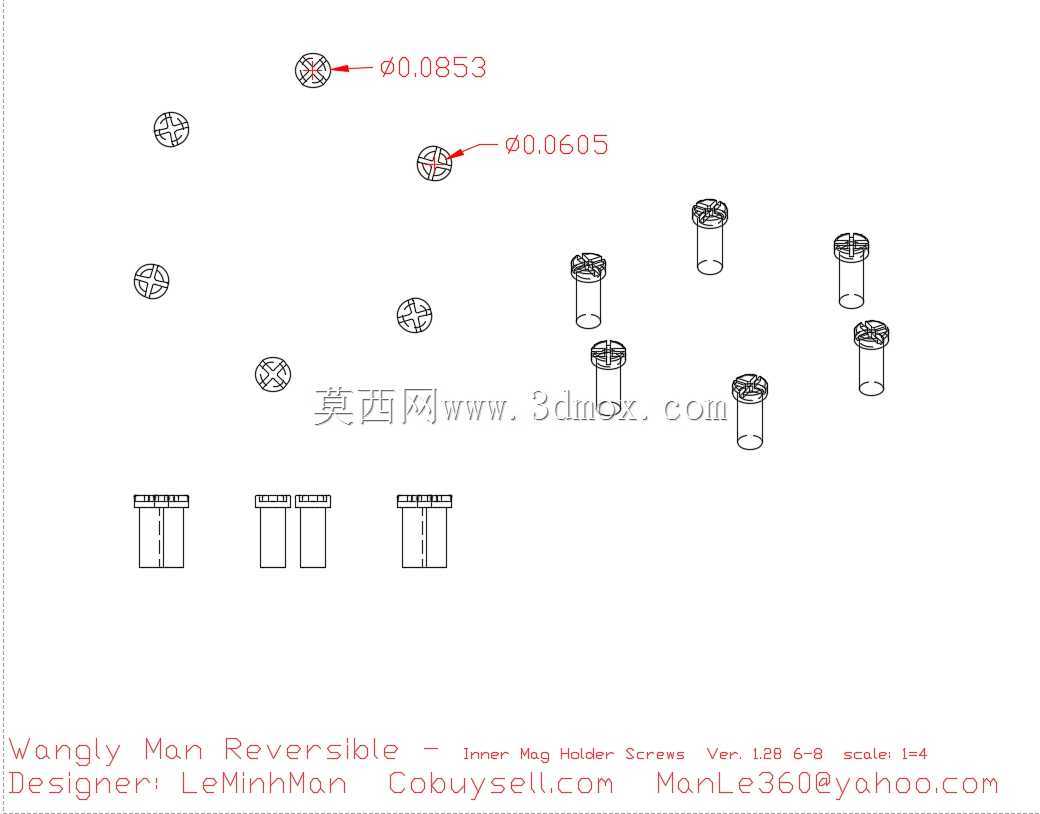

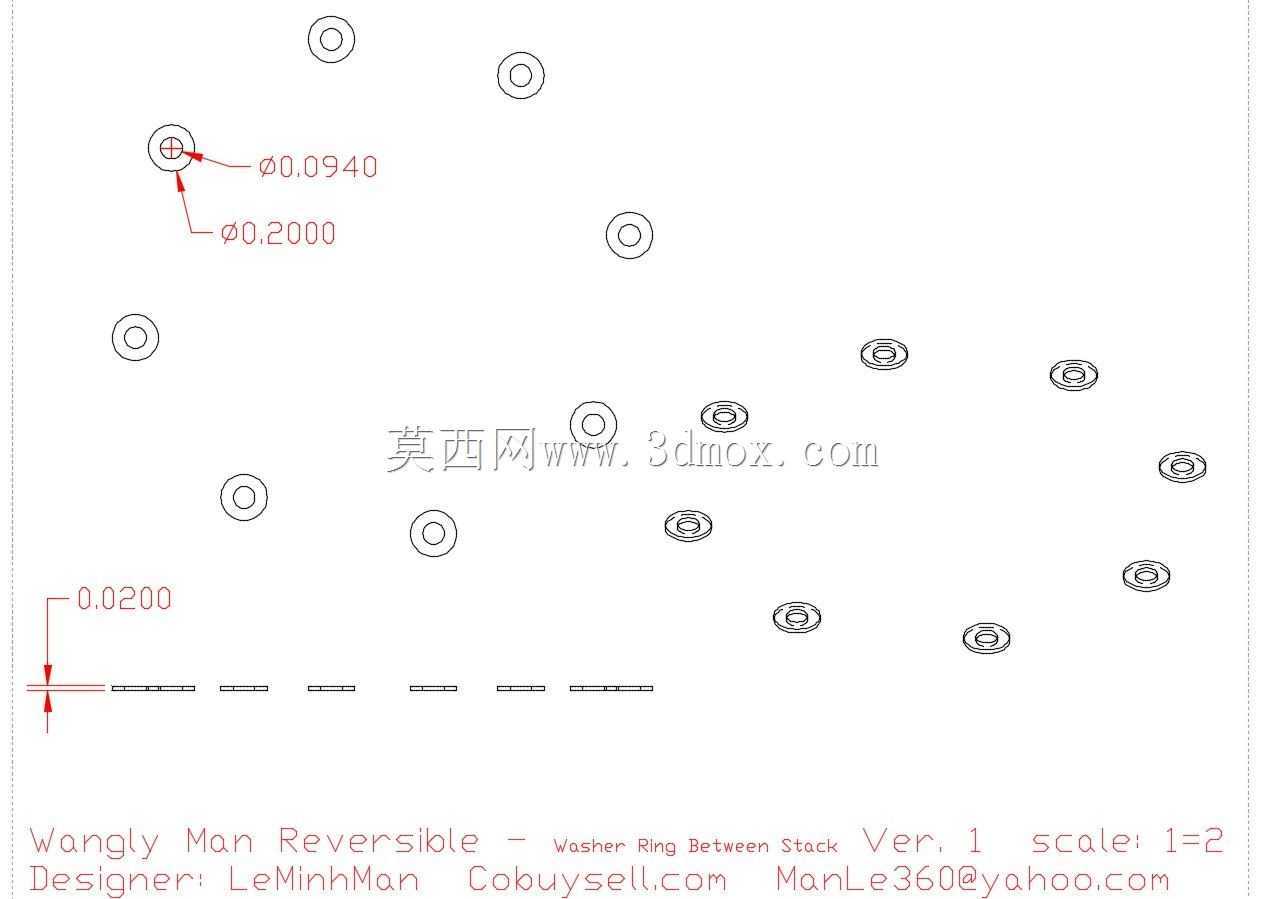

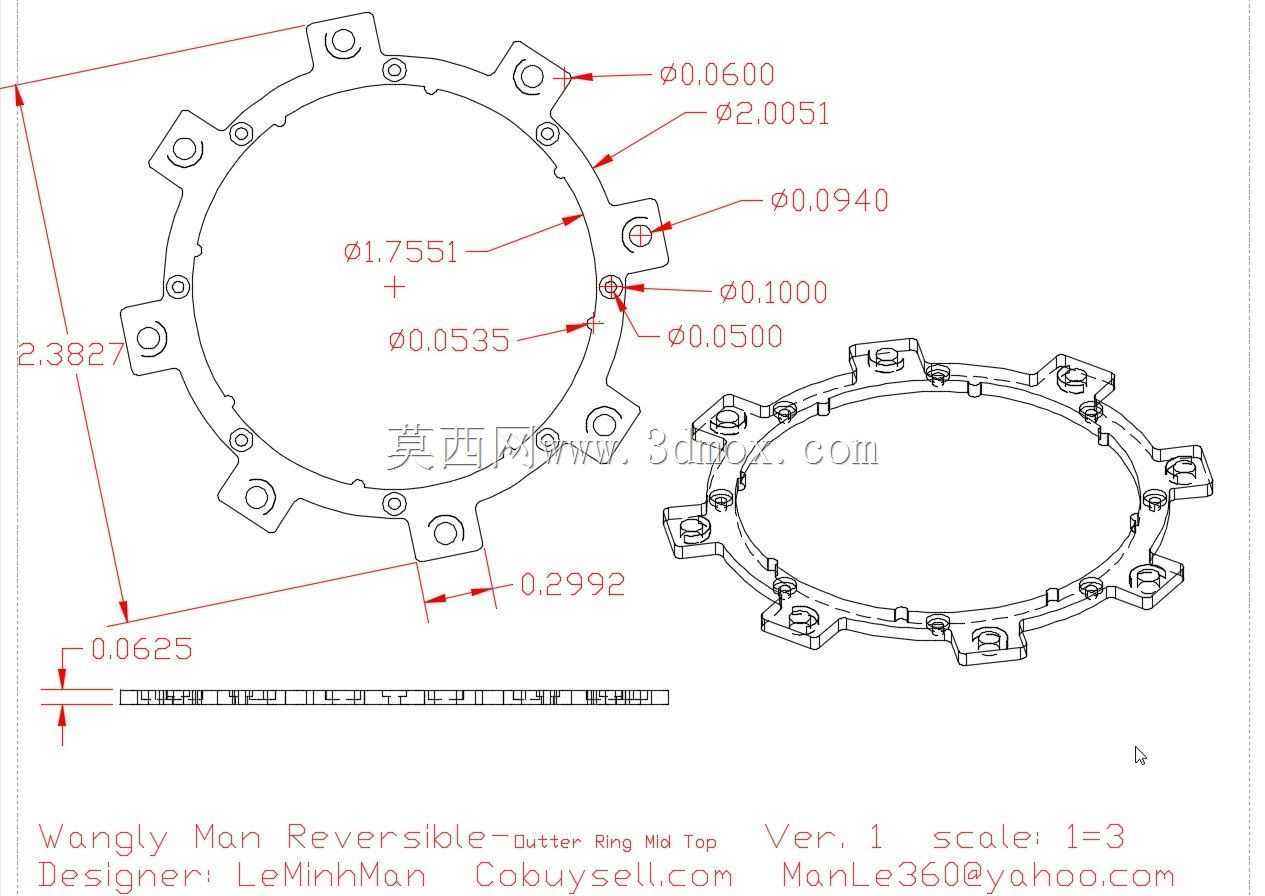

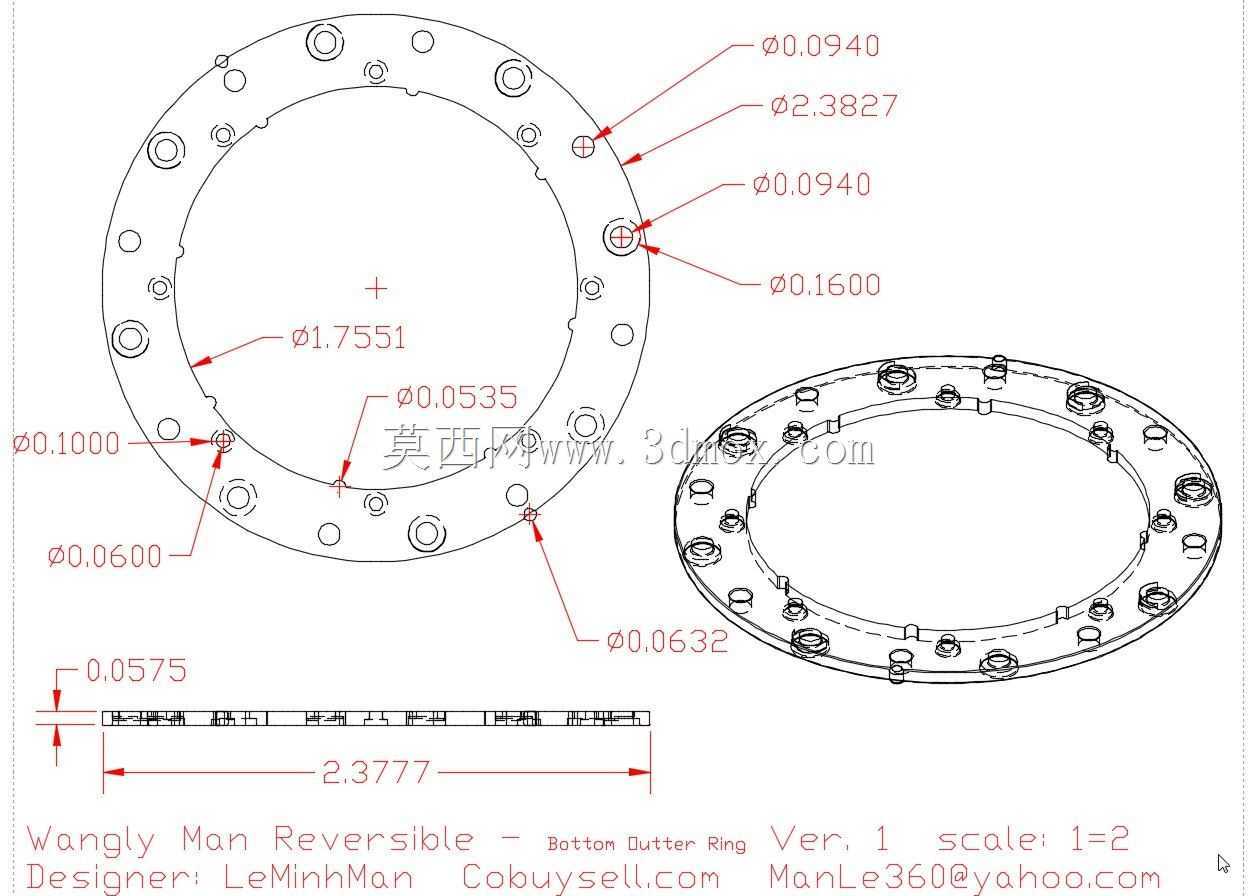

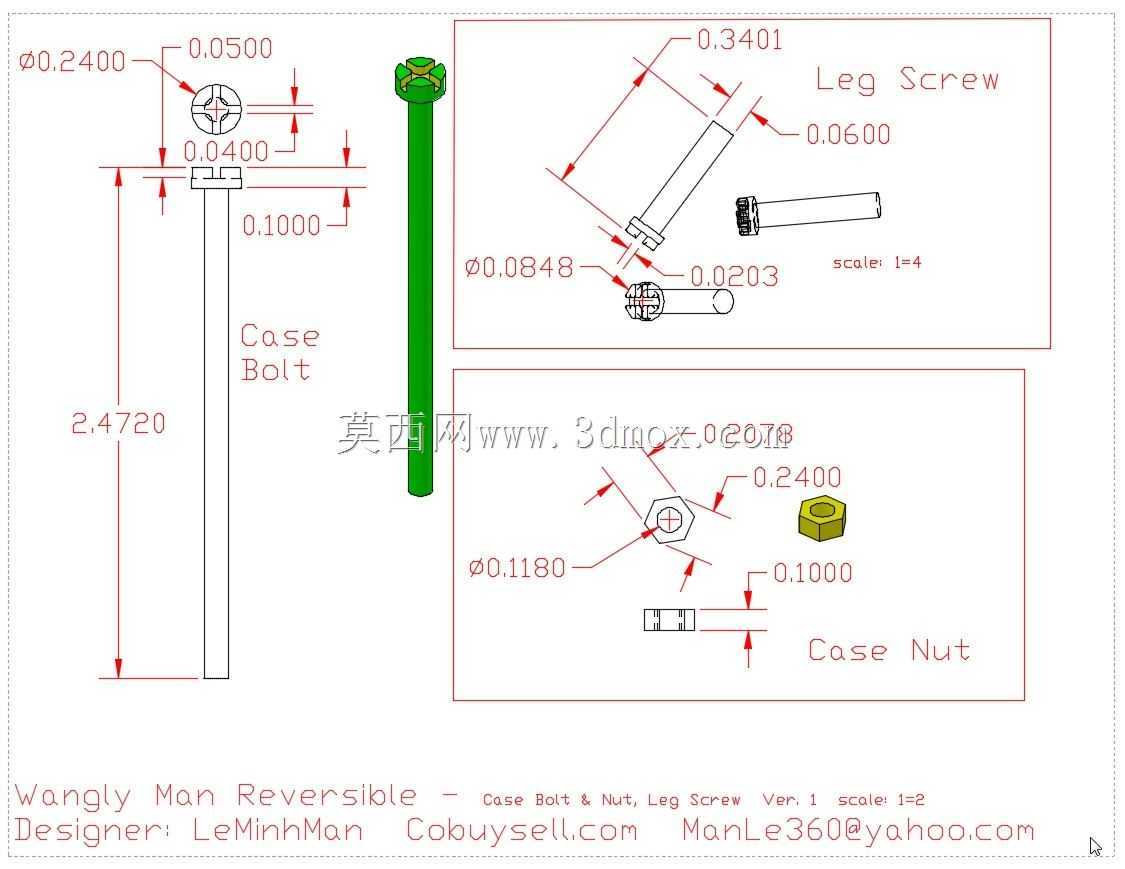

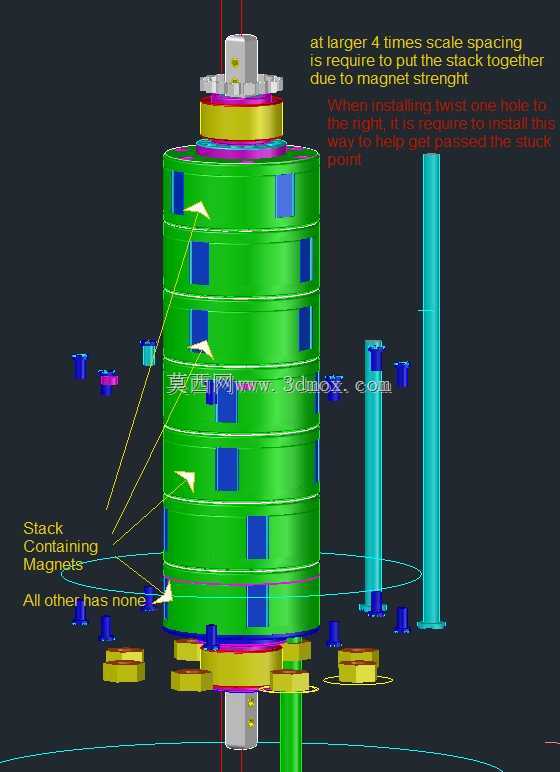

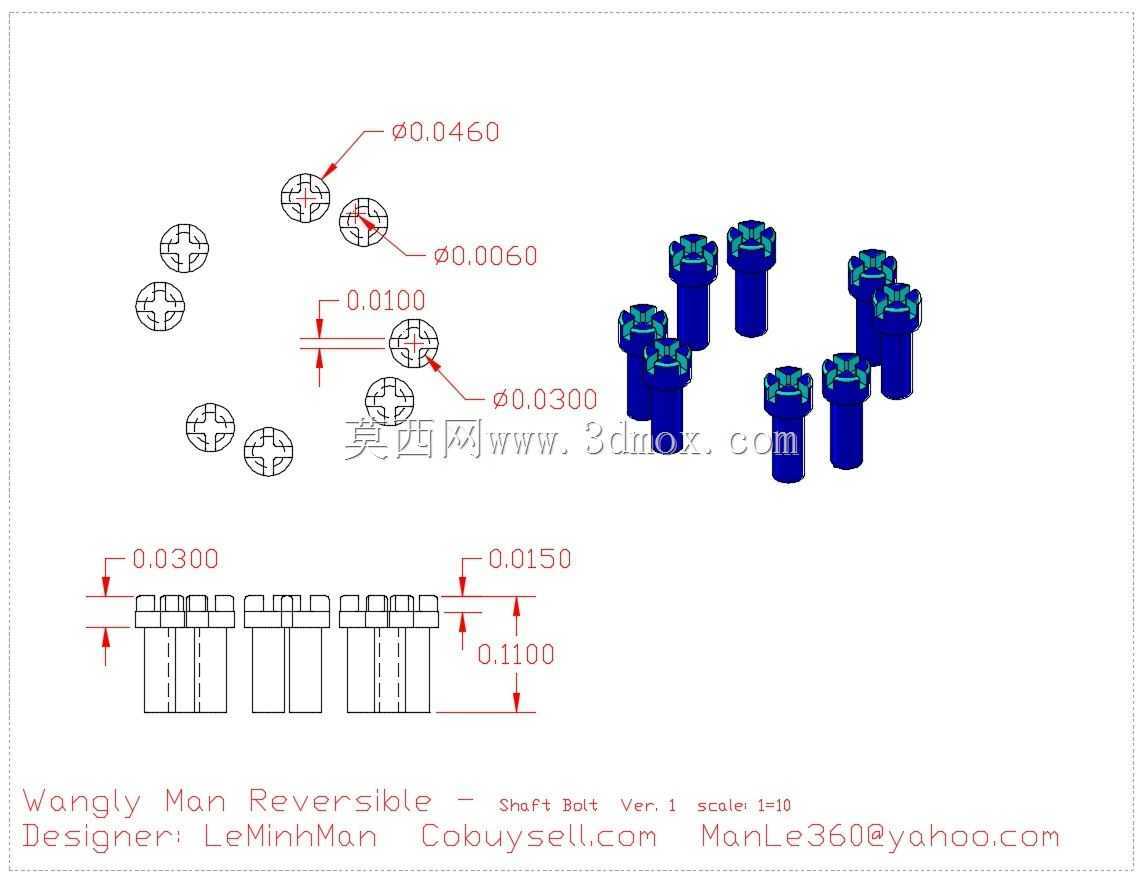

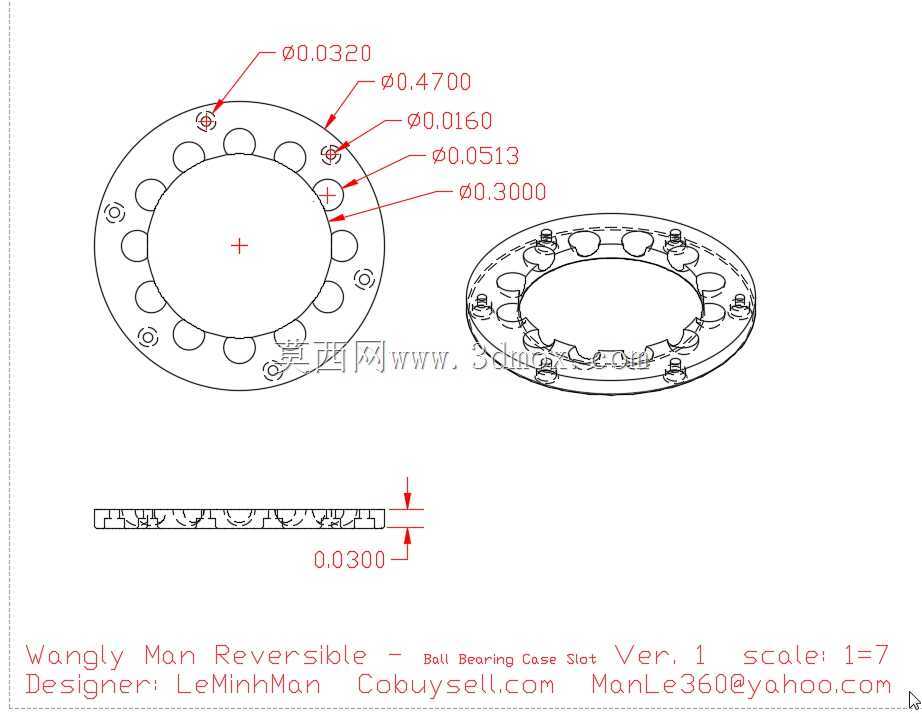

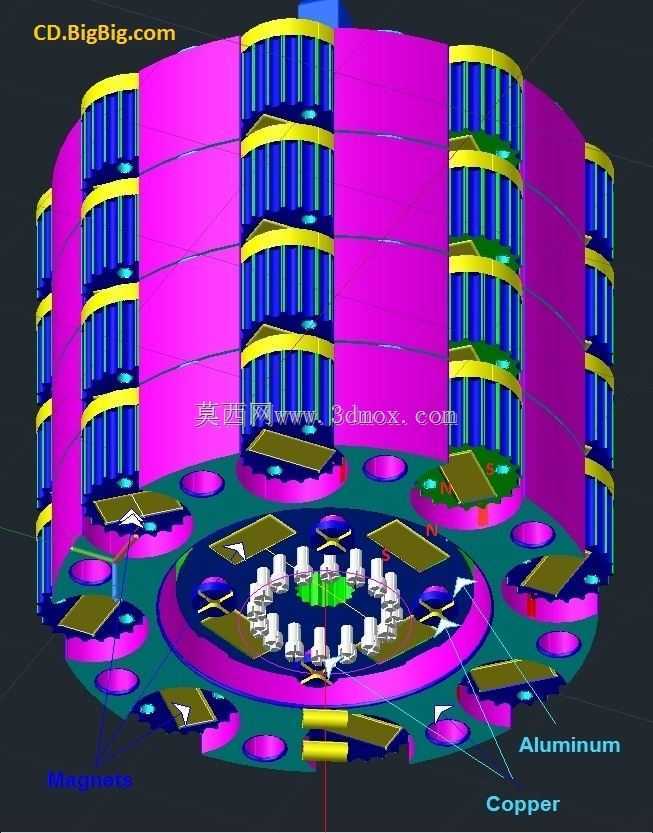

　　该磁驱双向旋转发电结构，核心依托磁齿轮非接触传动特性实现动力传递，规避了传统机械齿轮啮合带来的磨损、润滑需求与噪音问题，可适配低转速、双向换向的动力输入场景，在分布式微能采集、小型离网供电、特殊环境动力转换领域有明确应用空间。从结构布局来看，整体采用同轴圆筒式设计，上下两端设置带安装孔的法兰端盖，端面上的通孔沿圆周均布，可通过标准紧固件与外部安装基座对接，安装边界清晰，同轴度基准统一，能有效降低装配阶段的找正难度，适配垂直安装、水平安装等多种固定姿态。中间段为核心的电磁与磁传动集成区域，外层黄色筒体为磁钢安装基体，沿圆周方向开设多组镂空窗口，既可以降低整体结构重量，也能为内部磁路提供散热通道，避免长时间运行时磁钢因温升出现退磁风险；

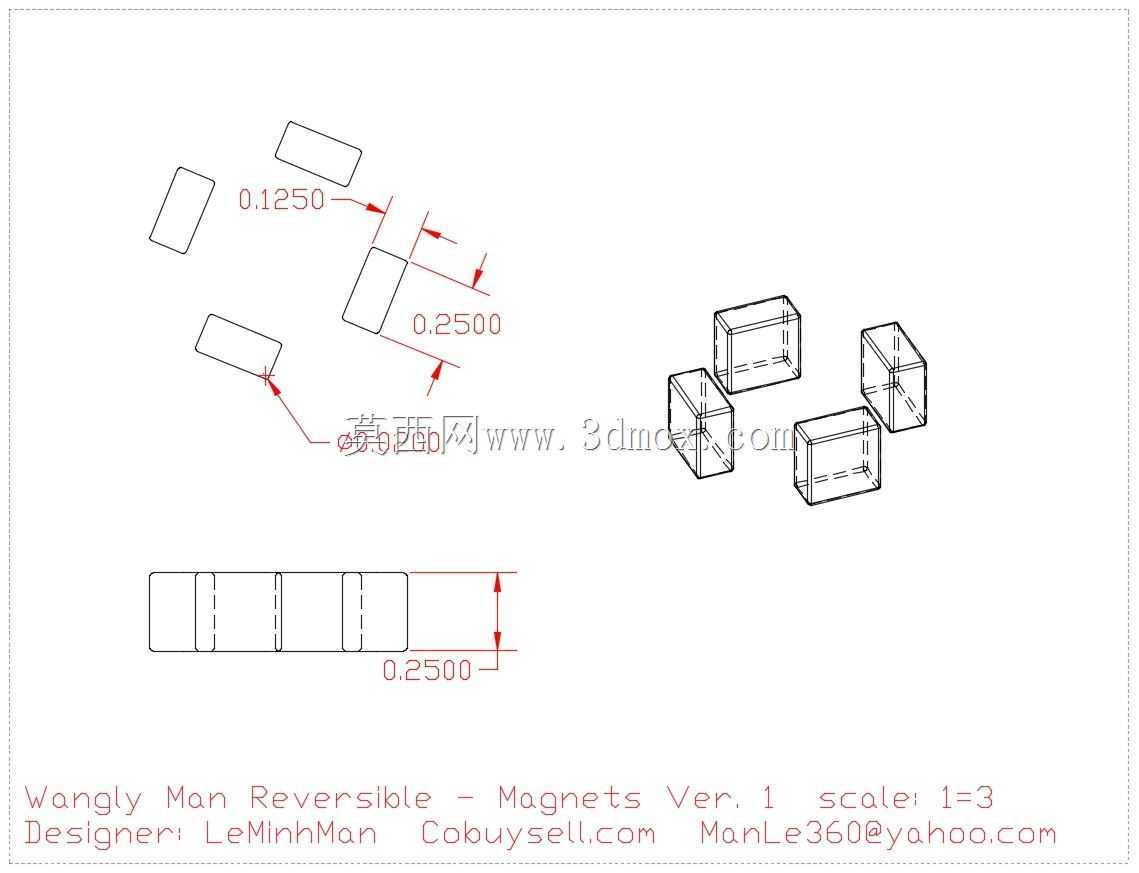

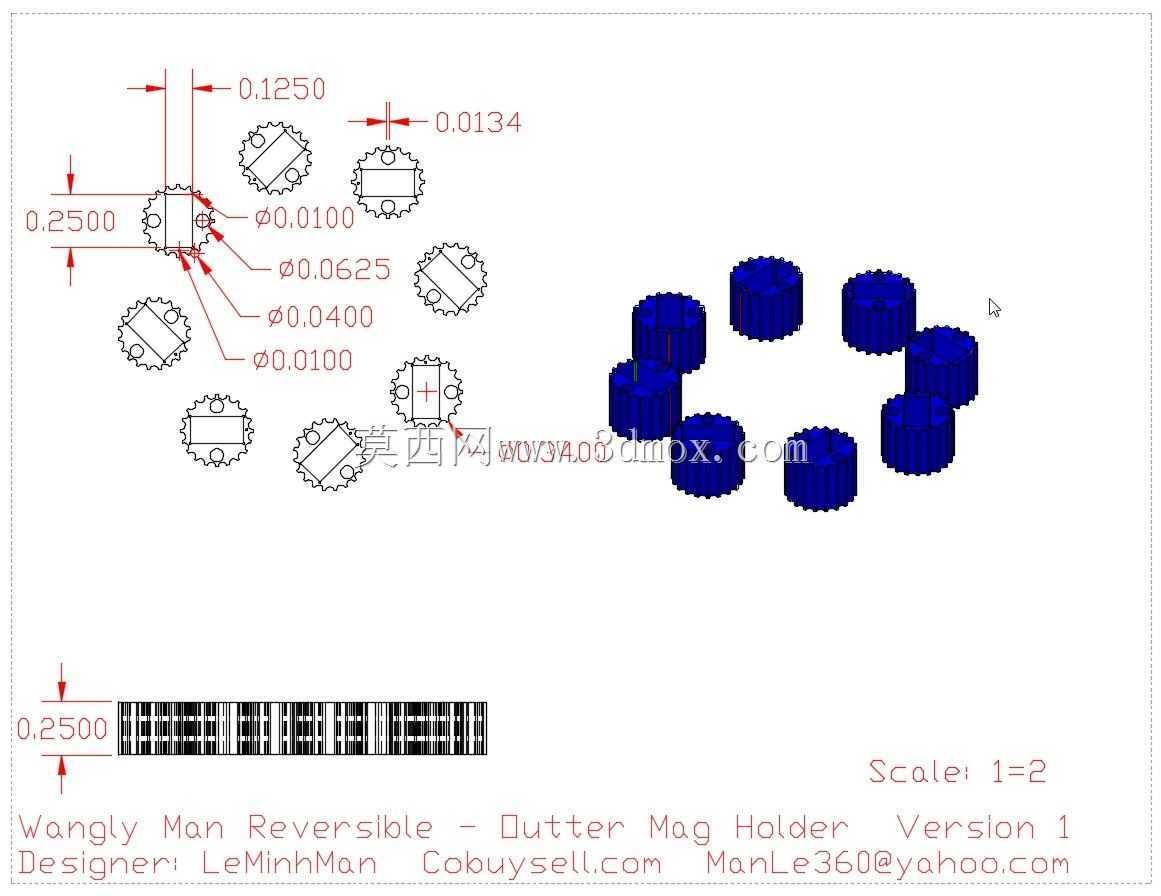

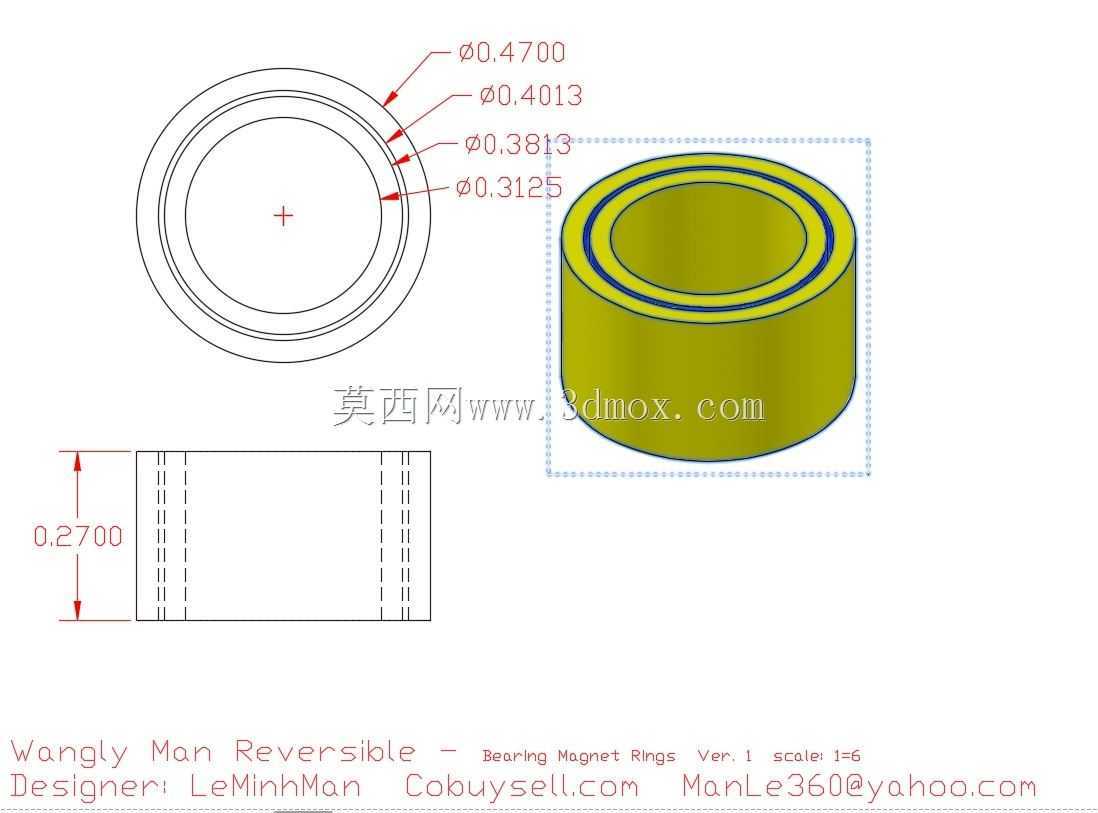

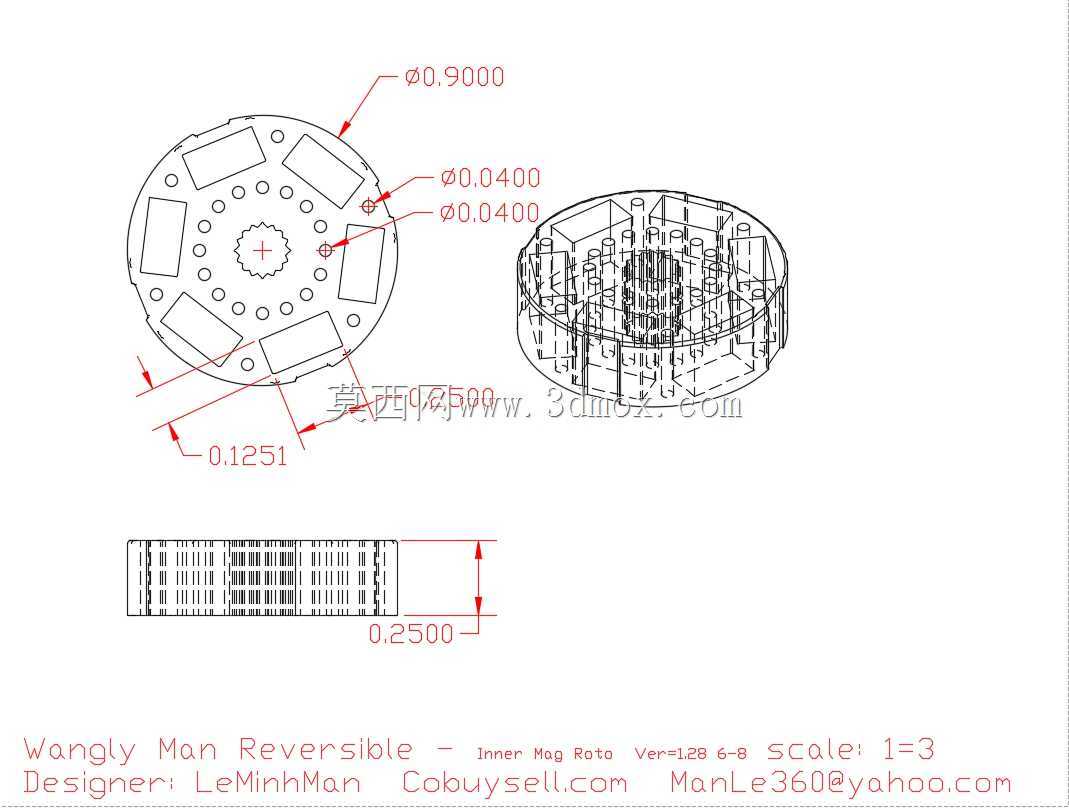

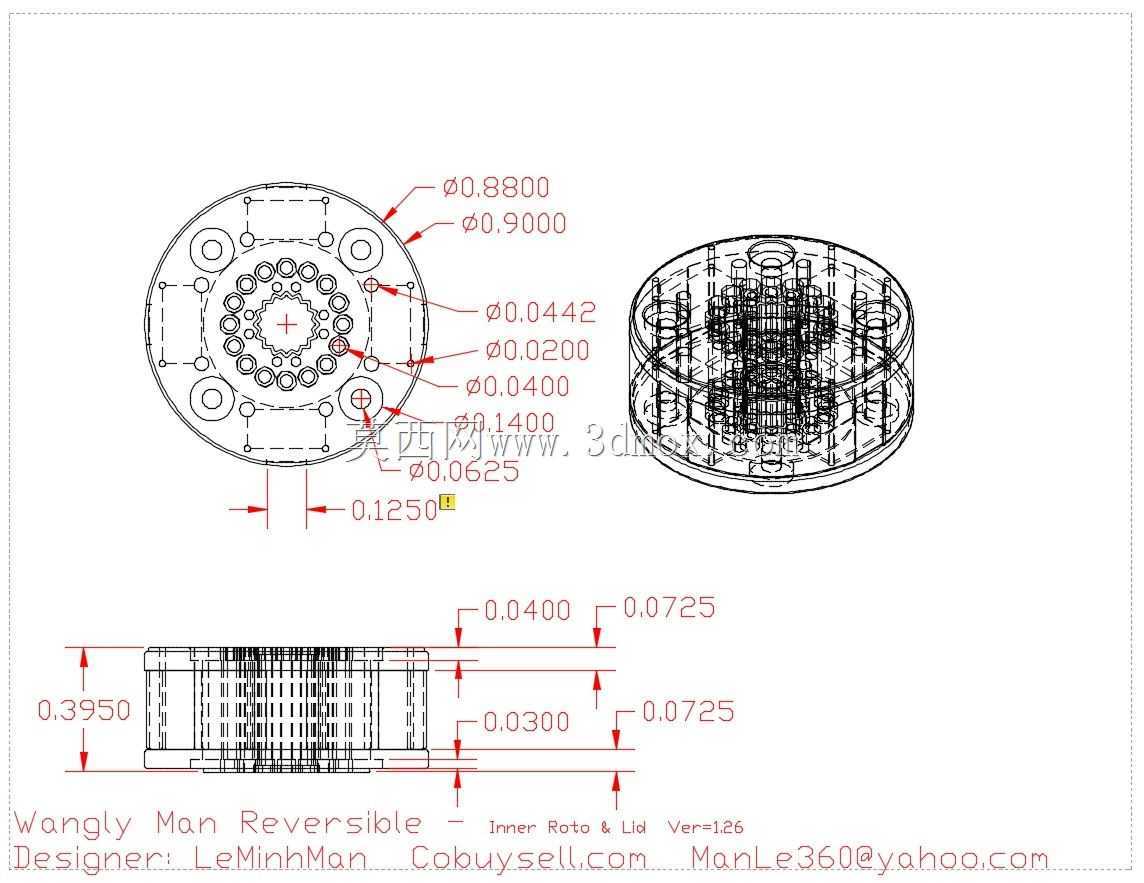

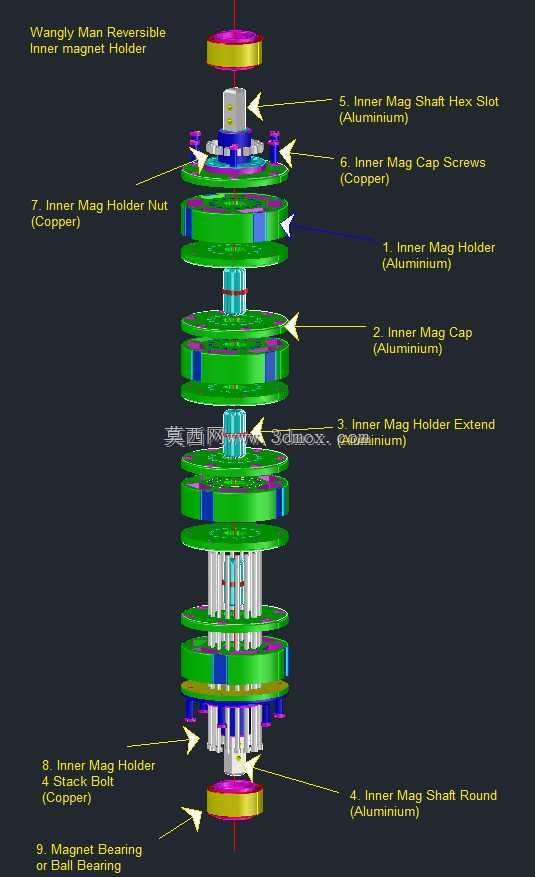

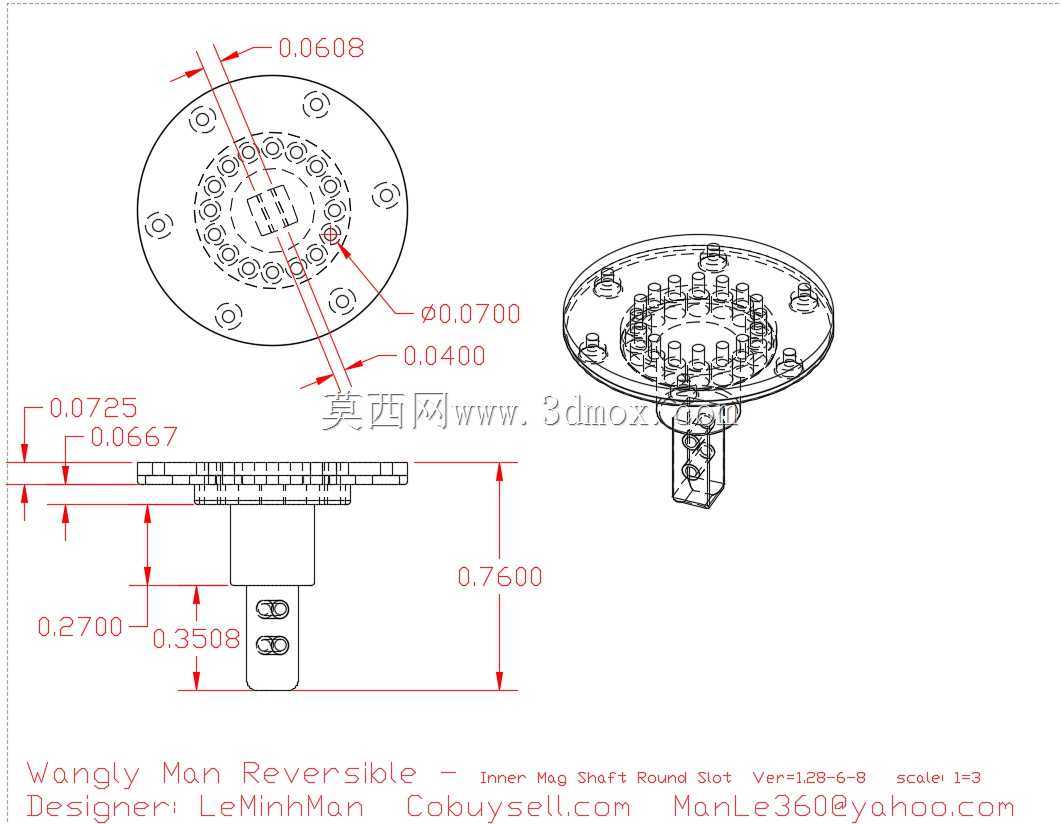

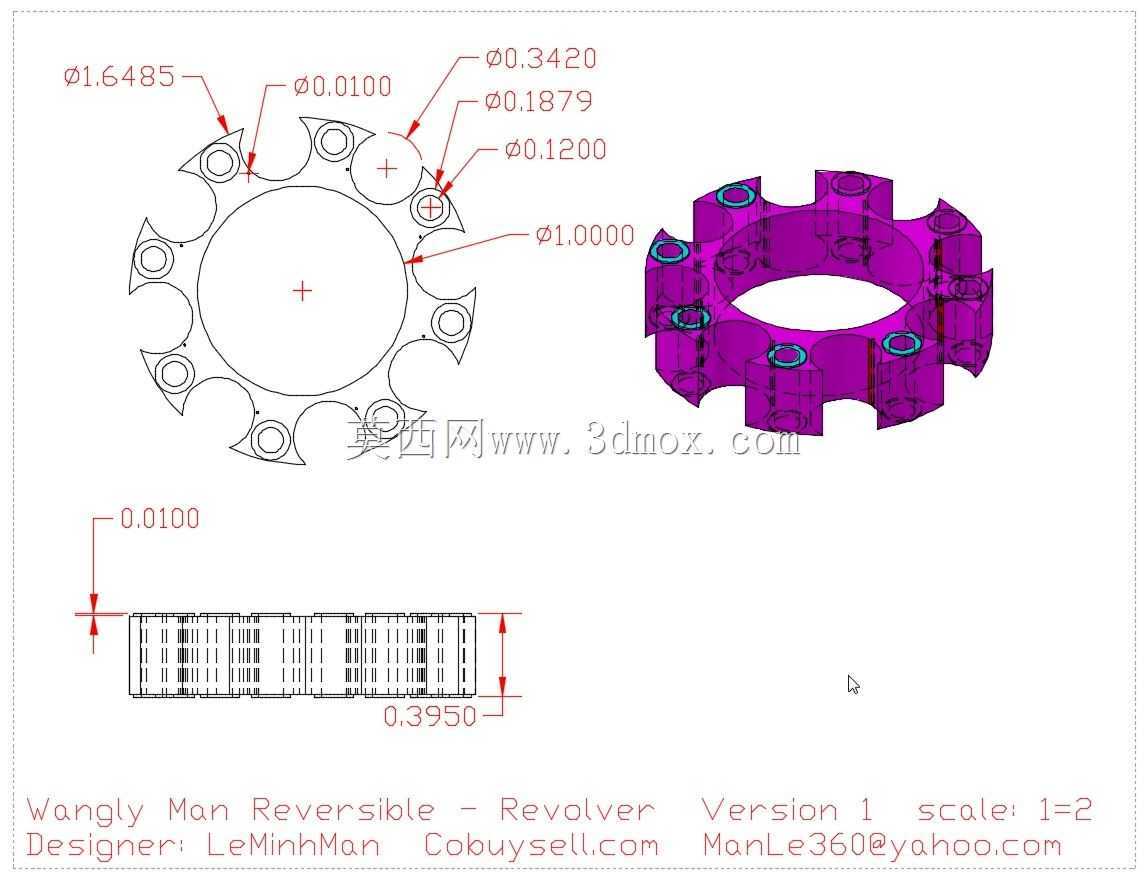

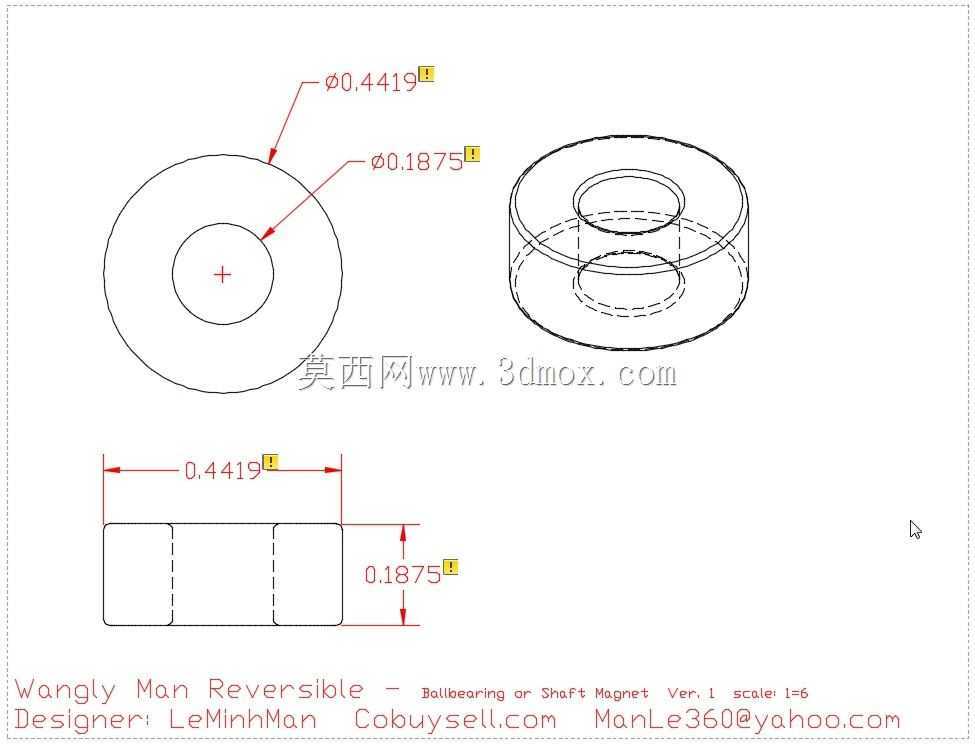

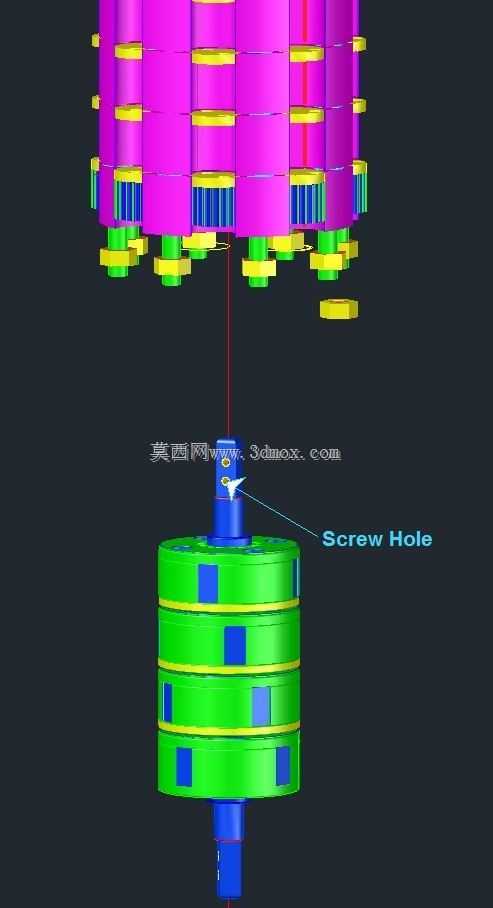

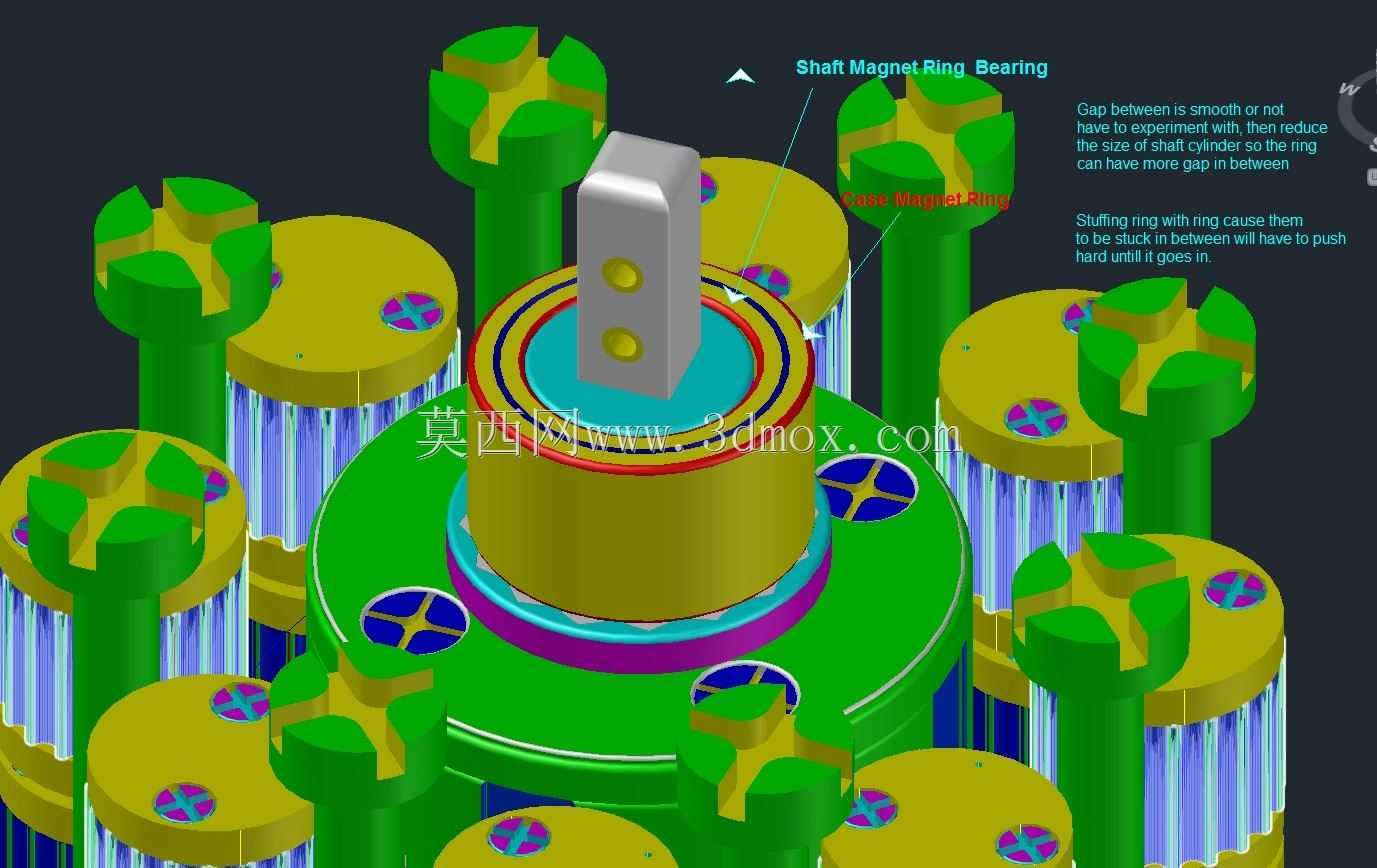

　　窗口内嵌装的弧形磁钢按N/S极交替排布，与内部绿色层的导磁齿圈形成磁耦合副，当输入端带动磁钢基体做顺时针或逆时针旋转时，磁耦合作用会带动内部导磁组件同步做对应方向的转动，无需额外设置换向机构即可适配双向输入的动力源。绿色层为分层叠压的导磁结构，沿轴向设置多组环形导磁条，配合径向的隔磁分段设计，可有效减少磁路漏磁，提升磁能传递效率；层间设置的红蓝环形结构为绕组固定压条，将发电绕组牢牢固定在导磁骨架上，当磁齿轮相对绕组做旋转运动时，绕组切割磁感线即可产生感应电动势，实现动能到电能的转换。筒体侧面设置的小型定位凸台，用于安装转速检测元件的固定支架，可实时反馈输出轴的转速与转向，为外部电控系统提供运行参数；

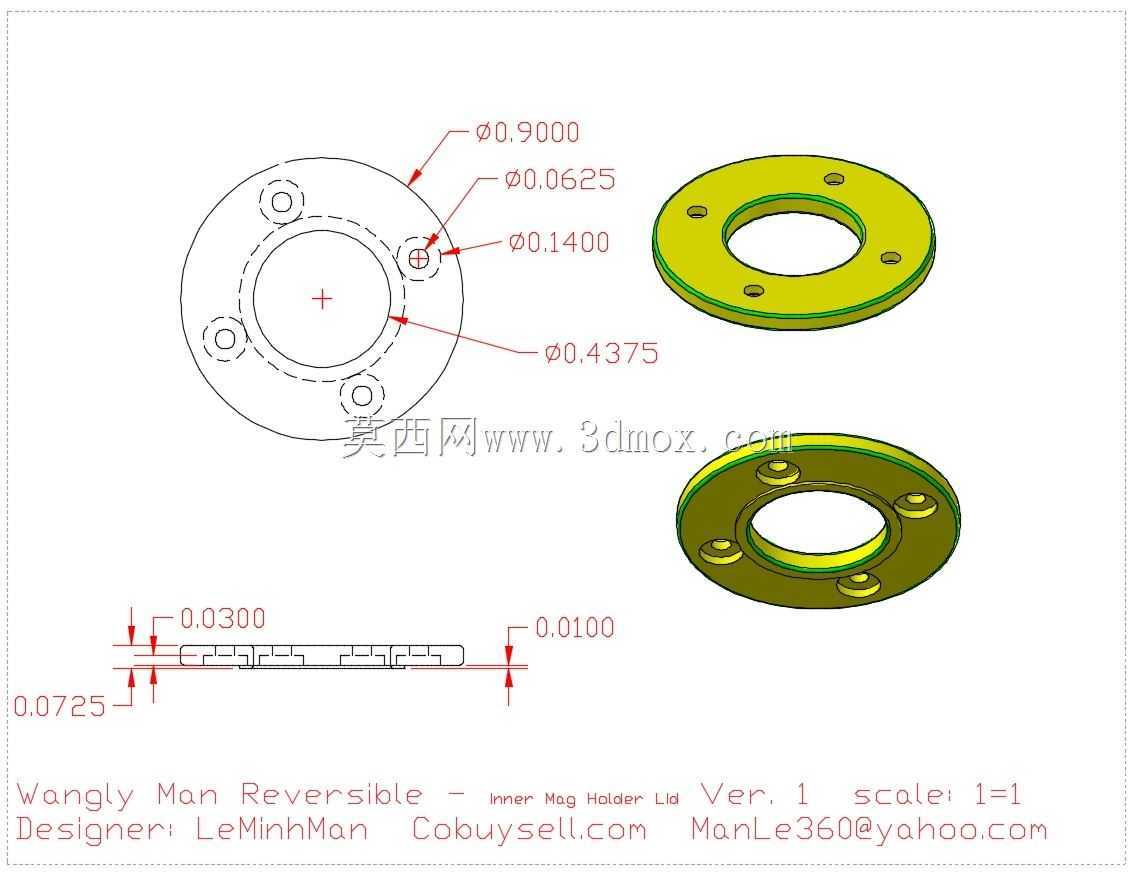

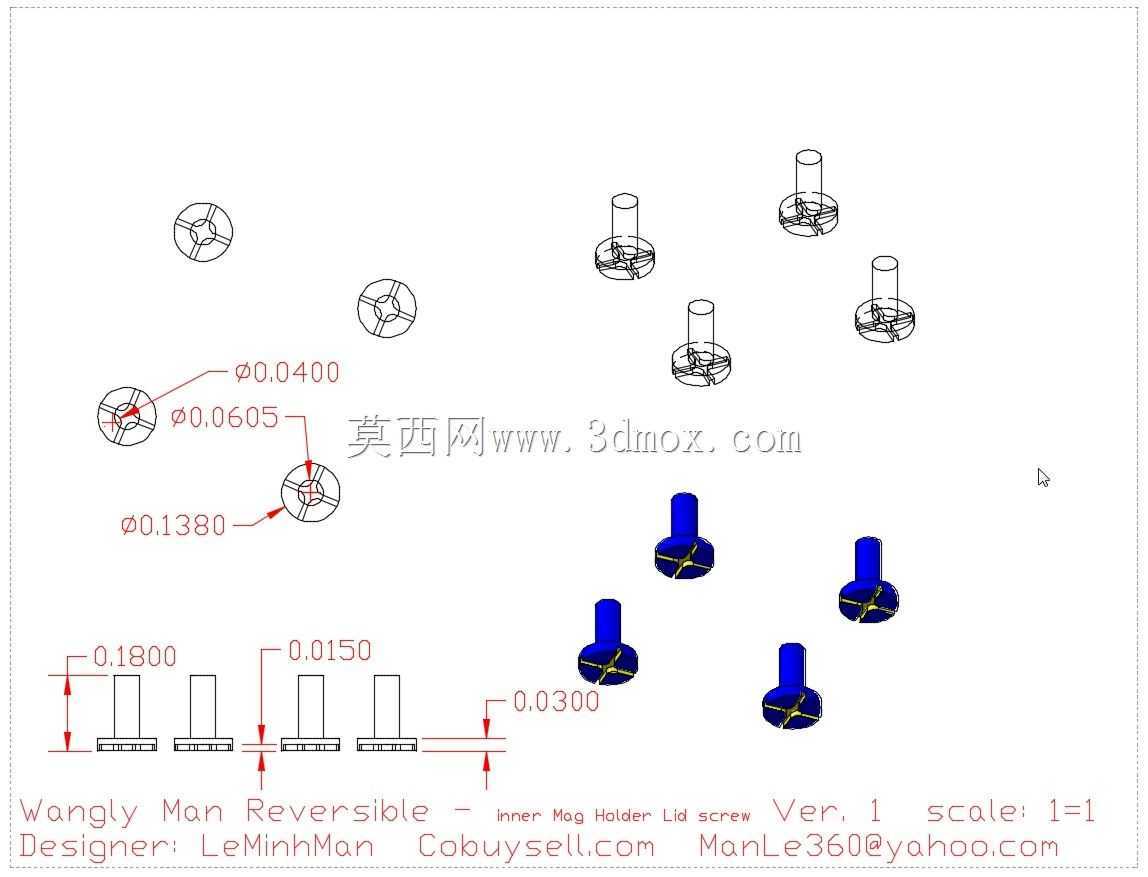

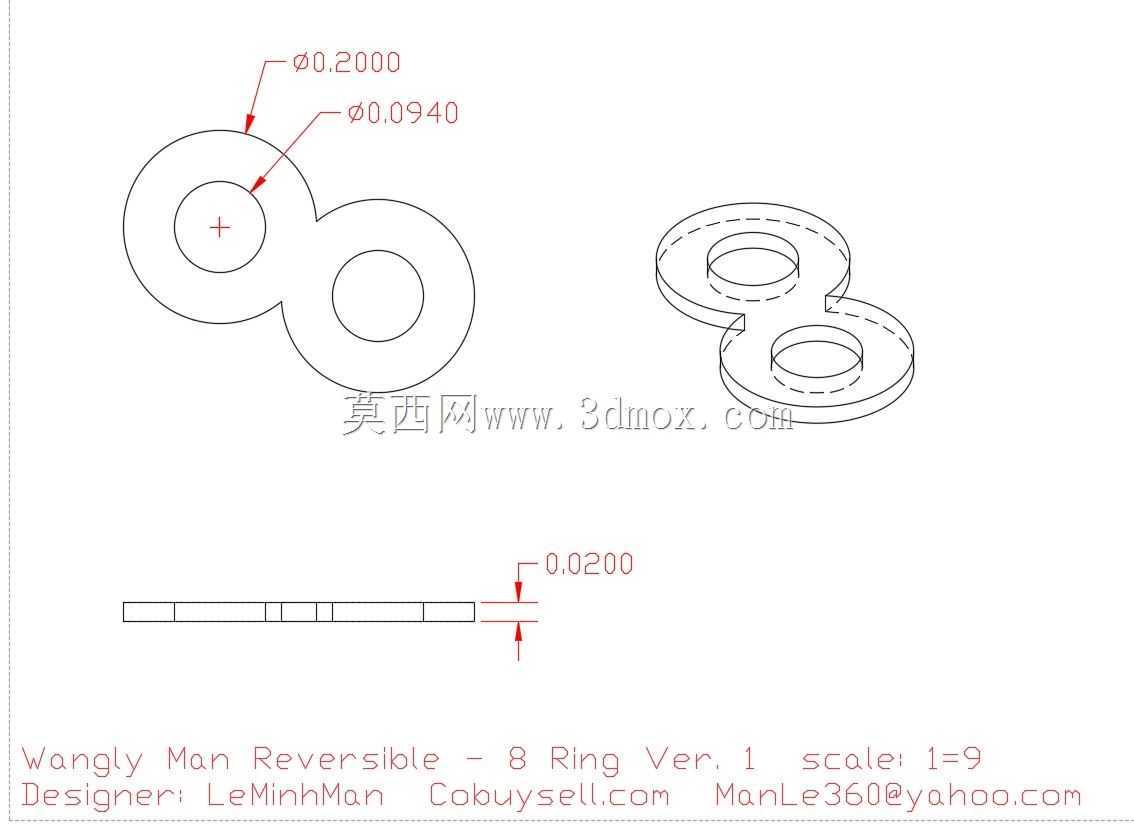

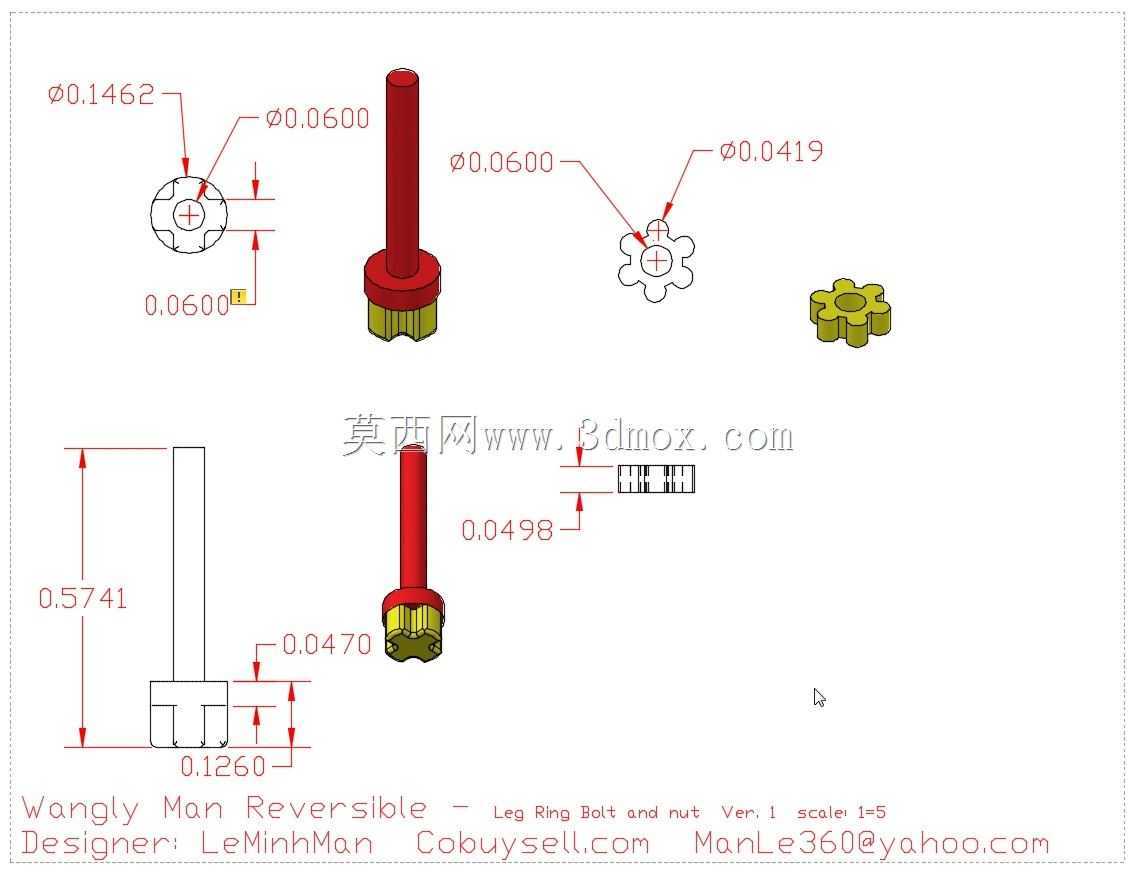

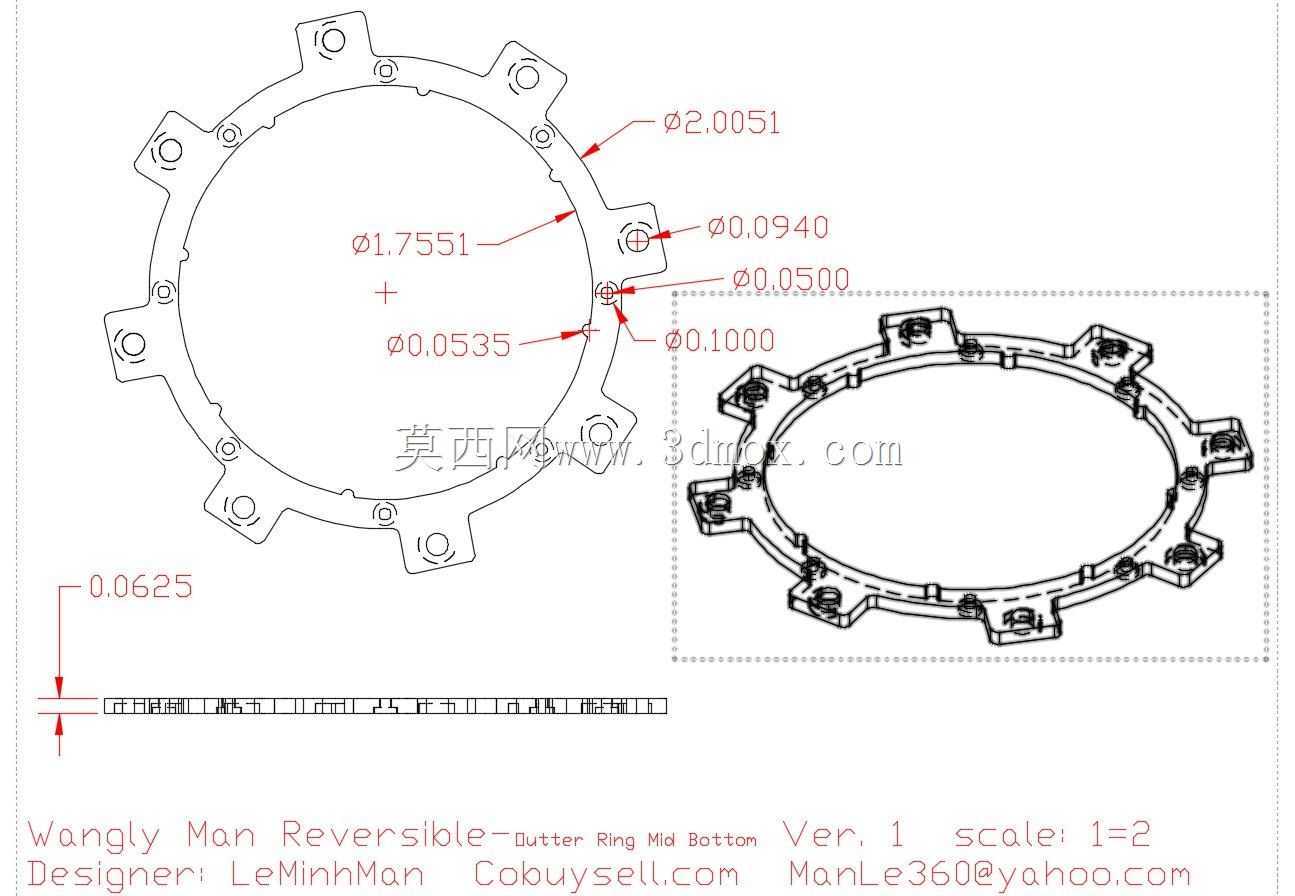

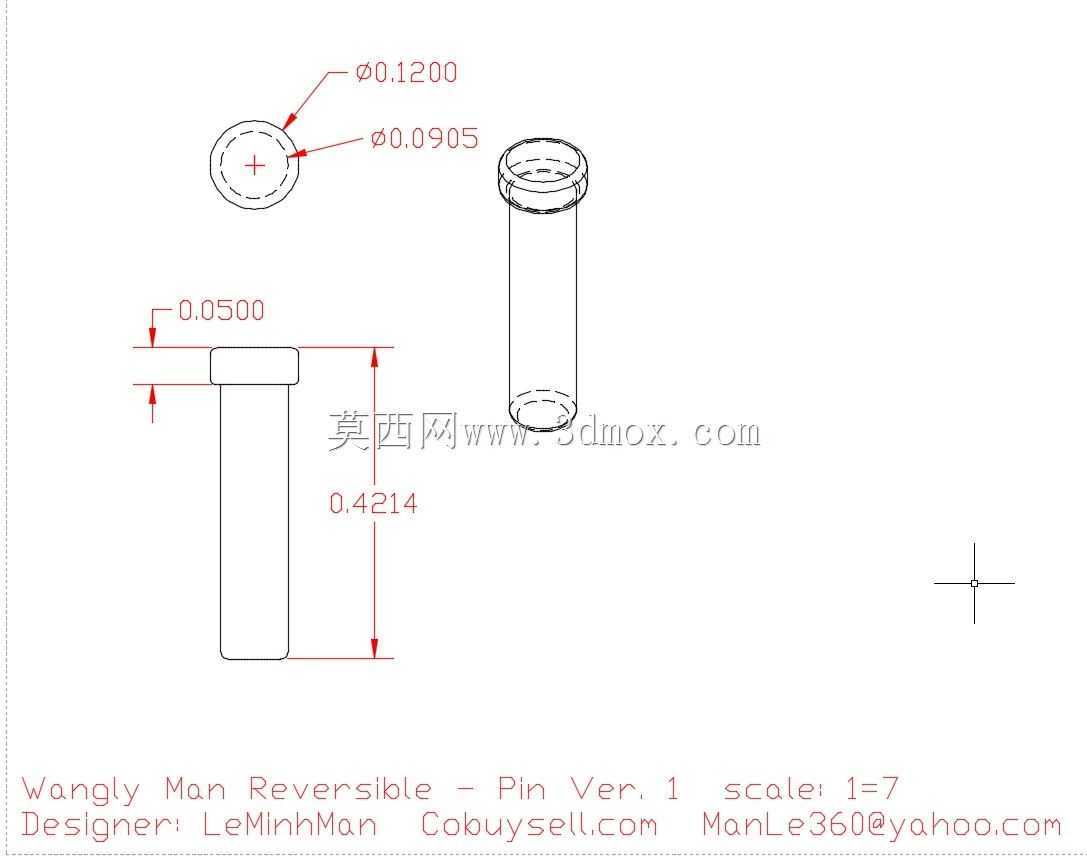

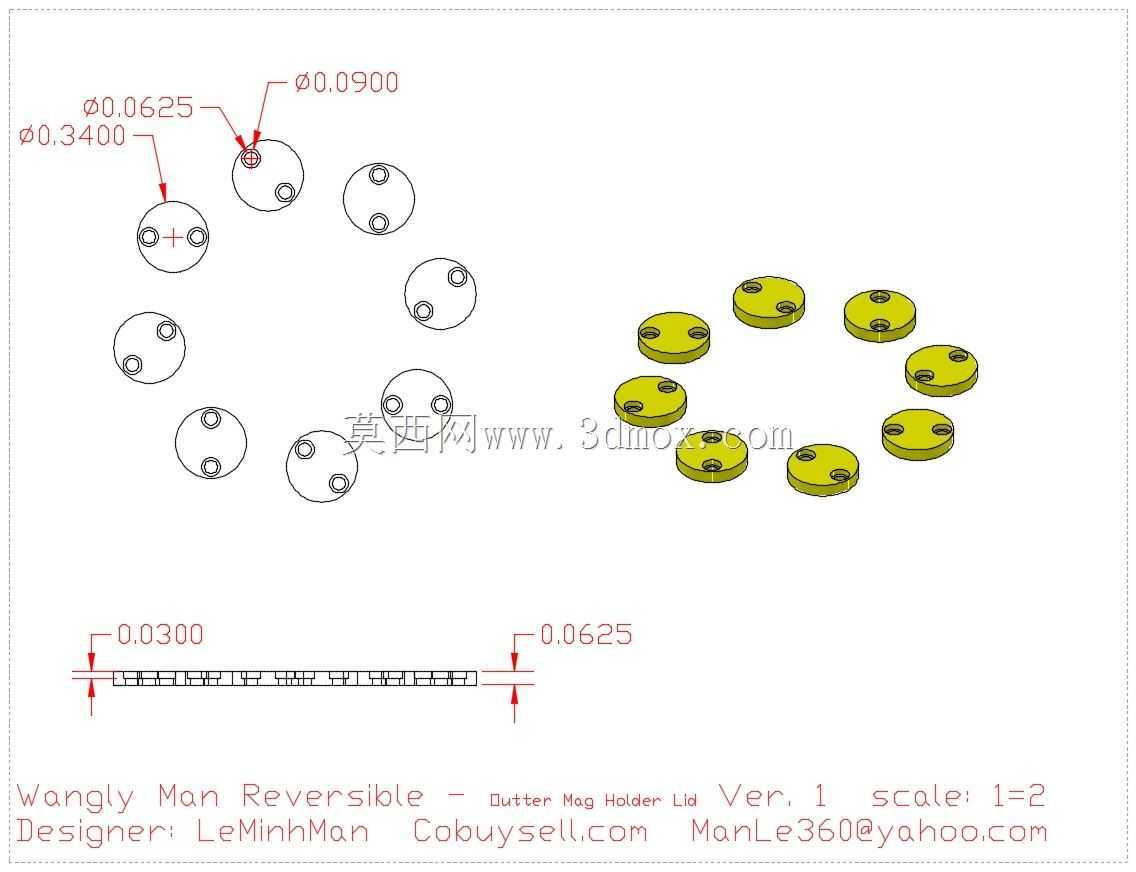

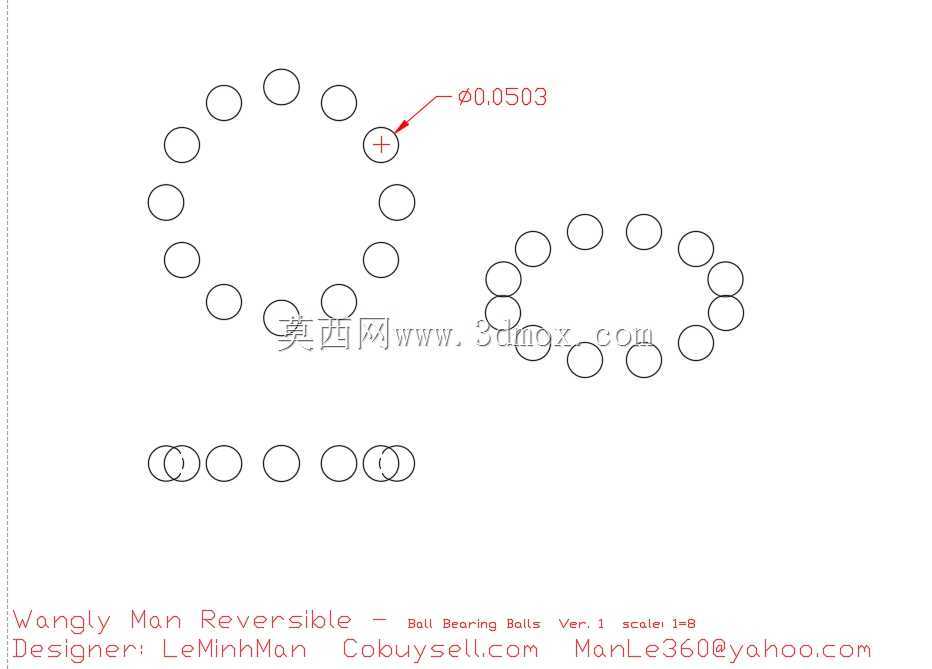

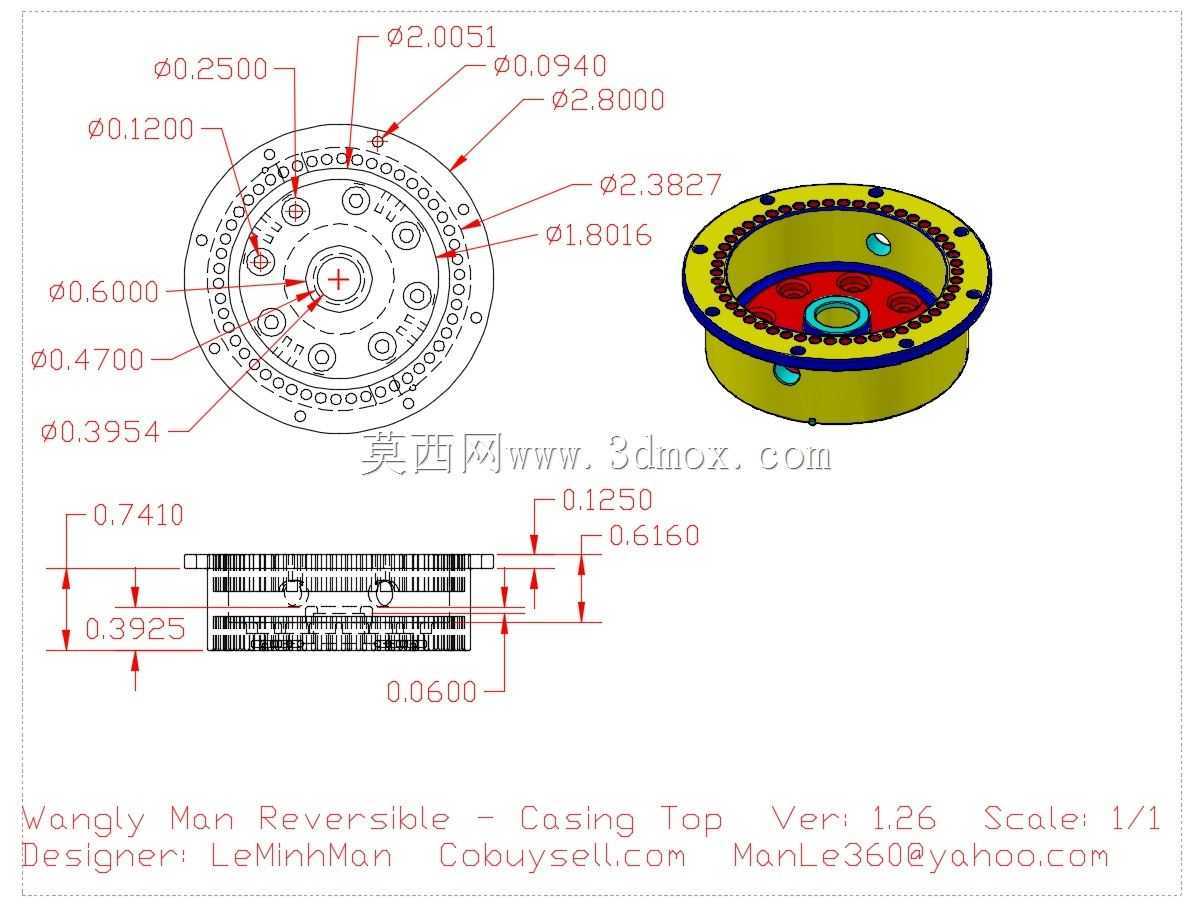

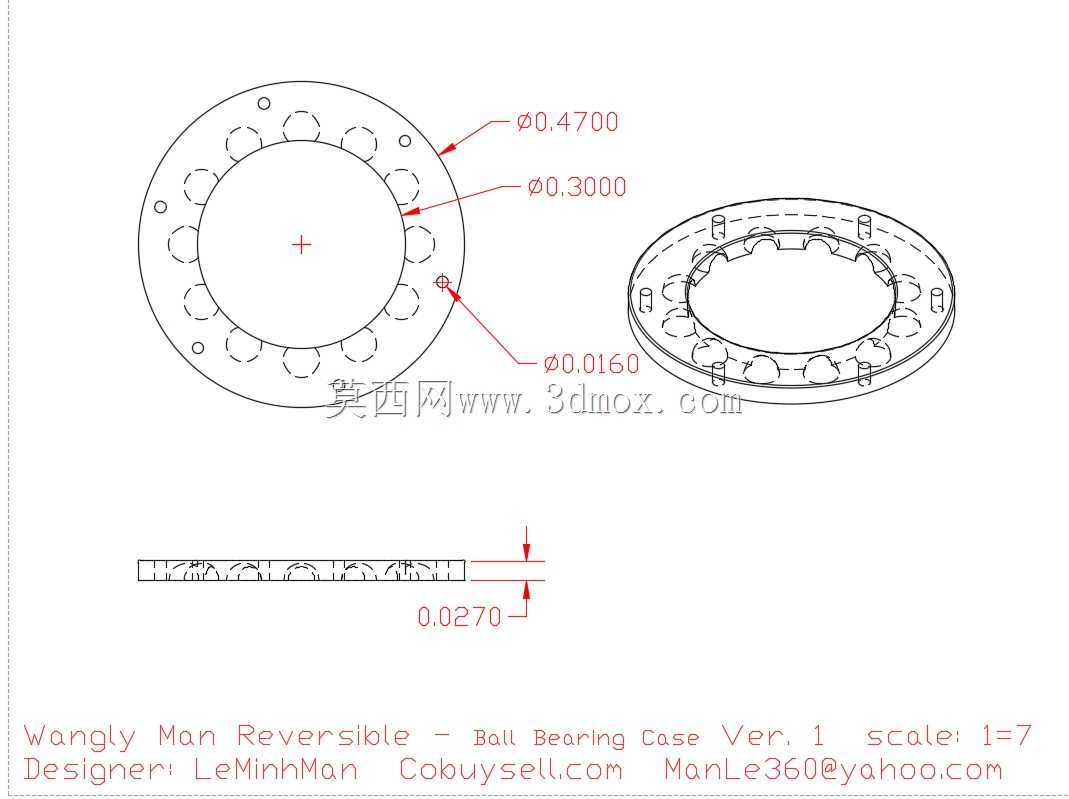

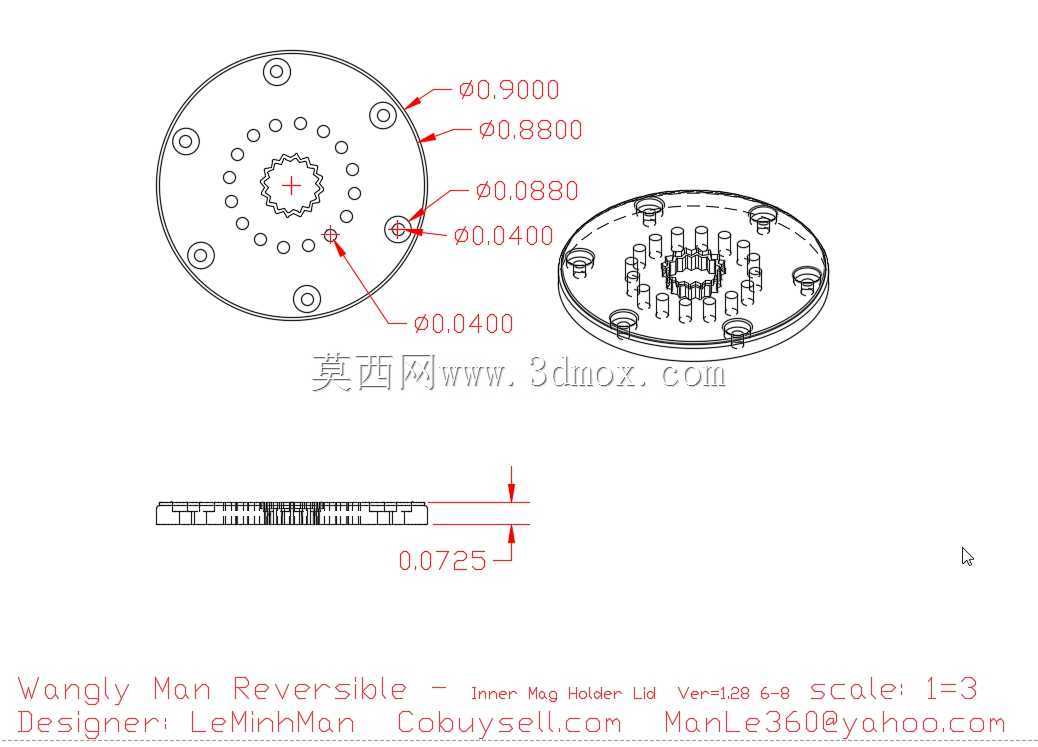

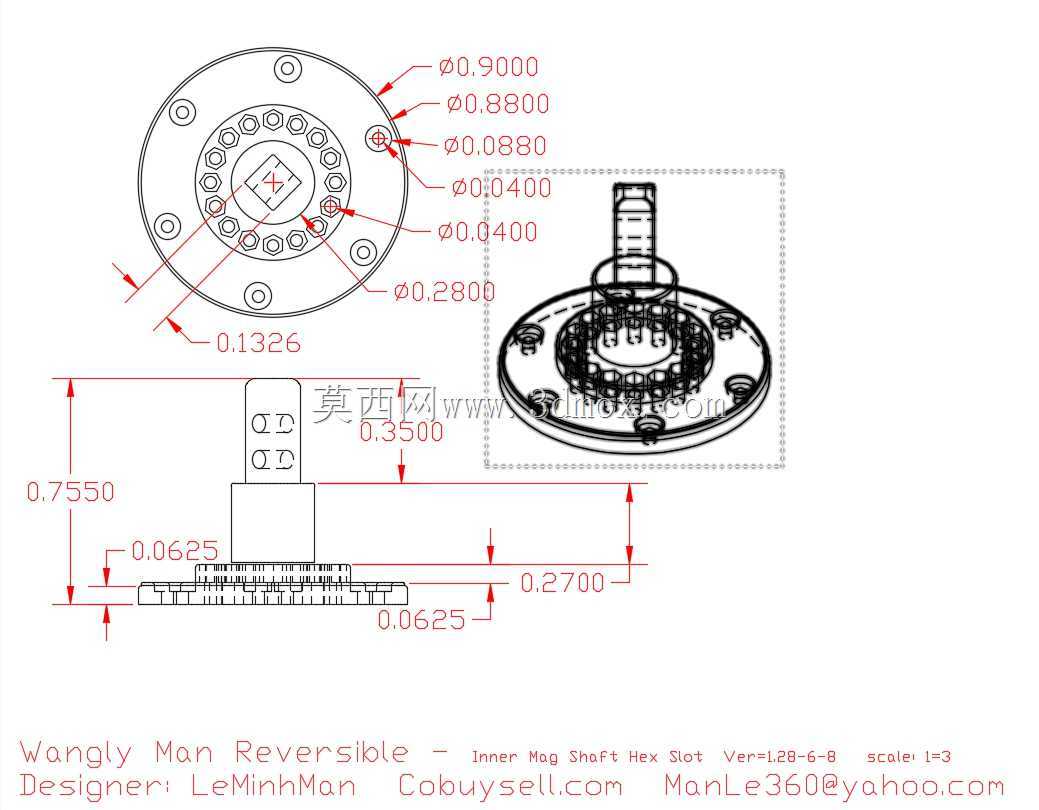

　　上下端盖与中间筒体的对接面设置止口定位结构，装配时可直接卡合定位，保证各层组件的同轴度误差控制在合理范围内，减少磁耦合过程中的磁力波动，提升运行稳定性。在实际应用中，这类结构可直接对接往复摆动的动力输入源，比如小型流体动能采集装置、人力驱动的便携发电设备、低转速振动能量回收结构，无需额外加装换向整流的机械结构即可实现双向旋转下的稳定发电，相比传统单向输入的发电结构，对输入动力的适配性更强，且非接触的磁传动结构无接触磨损，日常维护仅需检查紧固件松紧与绕组绝缘状态，维护成本远低于带机械齿轮传动的同类发电装置。结构设计阶段充分考虑了加工工艺性，外层筒体、端盖均可采用常规铝合金切削加工完成，磁钢采用标准弧形磁块粘接固定，

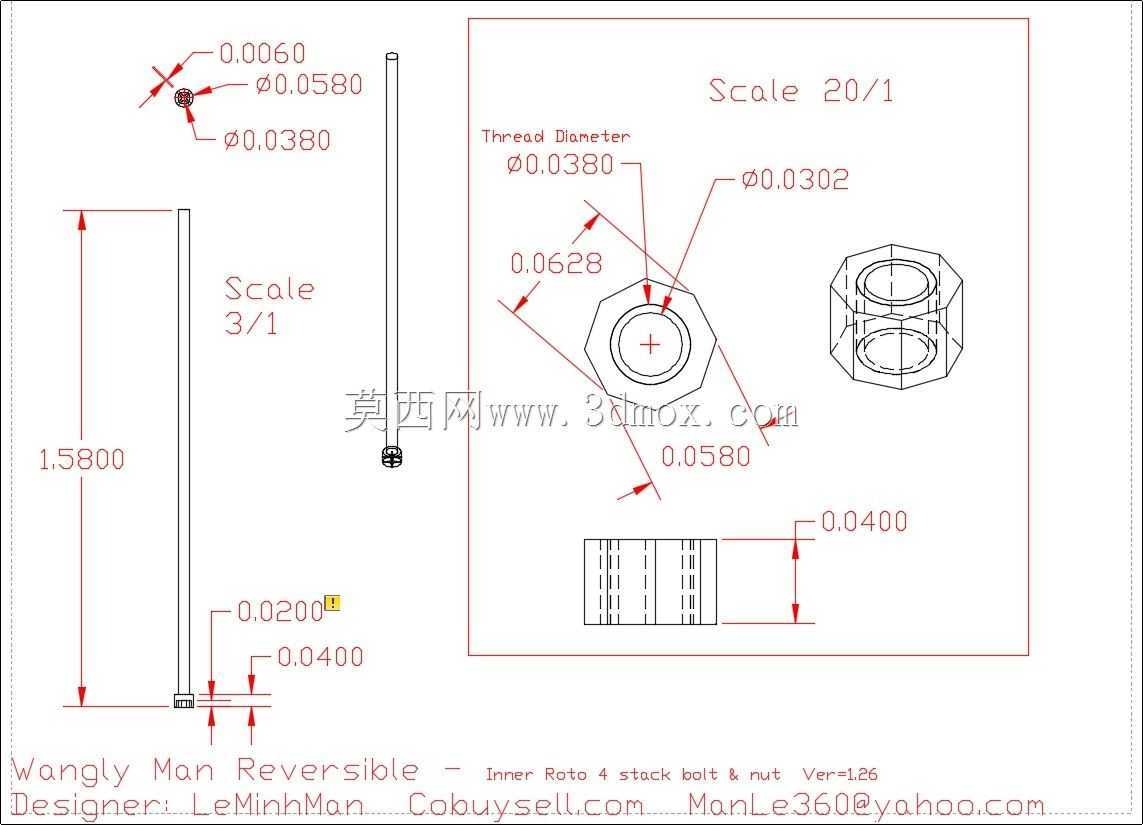

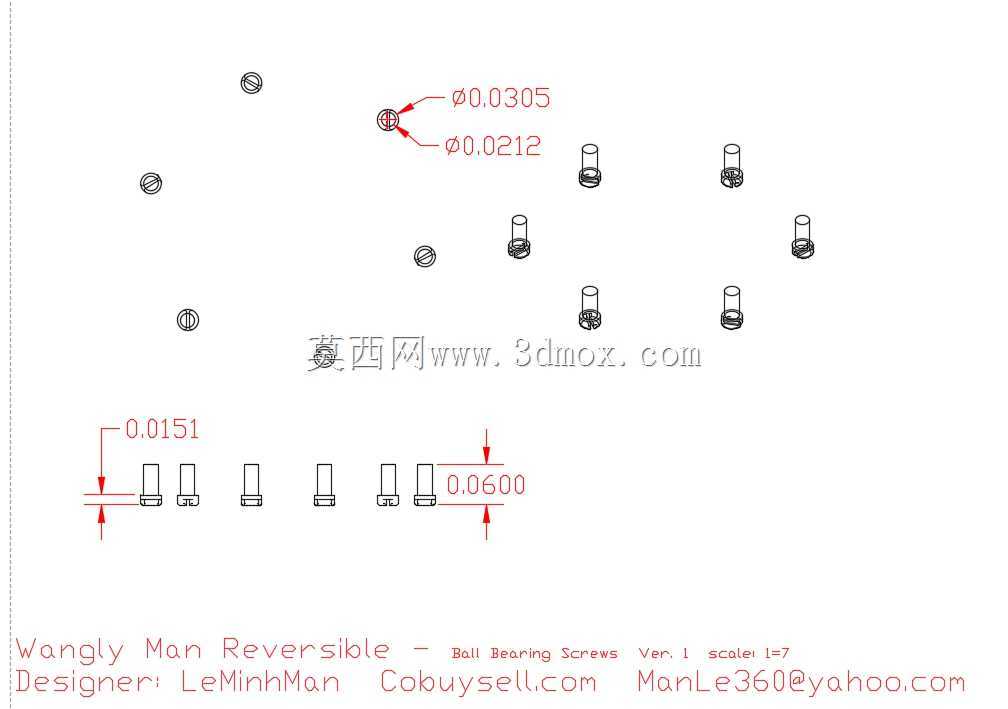

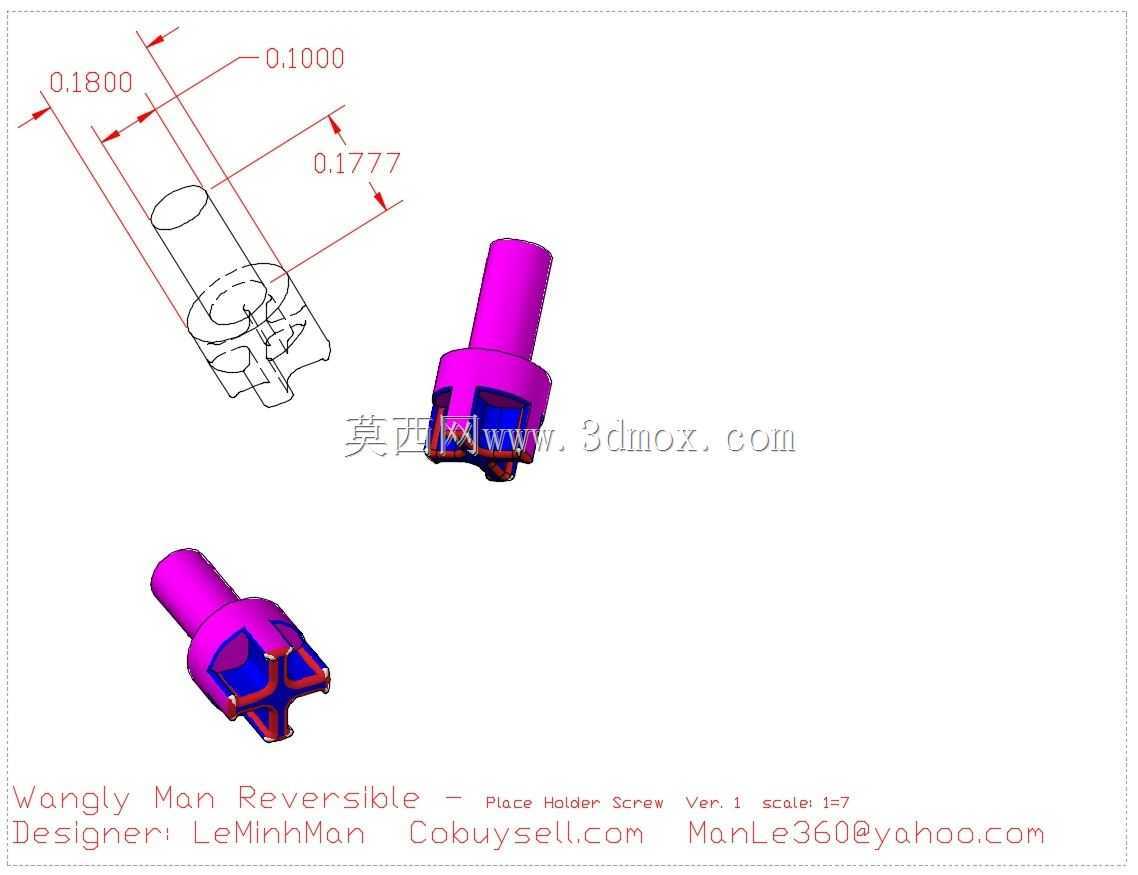

　　导磁层采用硅钢片叠压后铆接成型，绕组采用常规漆包线绕制，所有零部件均无需特殊加工工艺，普通机械加工车间即可完成整套结构的加工与装配，适合小批量试制与定制化场景应用。安装时需注意保证整体结构的同轴度，避免因安装偏差导致磁耦合间隙不均，引发磁力脉动增大、传动效率下降的问题；运行过程中需避免外部强磁场靠近装置，防止打乱内部磁路排布影响发电效率与传动稳定性。
