3D打印机墙装式料线轴支撑托架

　　在桌面级FDM3D打印设备的日常使用场景中，耗材线轴的摆放始终是影响打印稳定性的细节痛点。多数原厂配套的料架为顶部挂载式，放置在设备上方不仅占用设备顶部操作空间，更换耗材时需要抬手举高线轴对位，长时间作业后还容易因为料轴转动惯量拉扯送丝路径，导致远端送丝阻力波动，尤其在使用柔性耗材时，送丝路径的额外阻力极易引发断料、出料不均的问题。部分用户选择将料轴放置在桌面侧边，又容易因为作业过程中的误碰导致料轴滚落，拉扯正在打印的耗材造成打印件报废。这款墙装式托架正是针对这类实际使用痛点设计，直接将耗材线轴的承载位置转移到设备旁的墙面，完全释放设备周边的桌面操作空间，同时优化送丝路径的走向，让耗材从线轴引出后可以平缓进入送丝机构，减少路径弯折带来的送丝阻力。

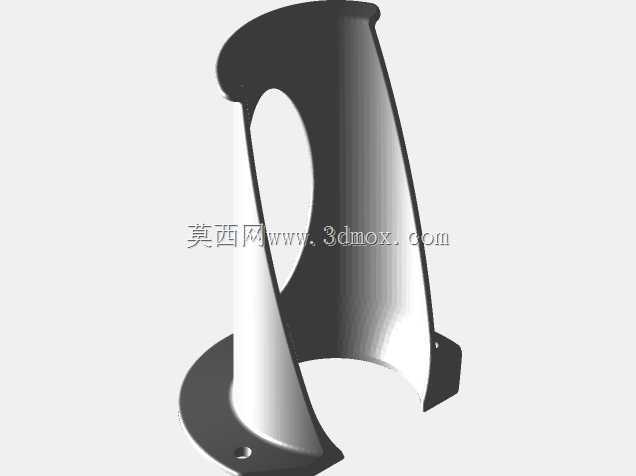

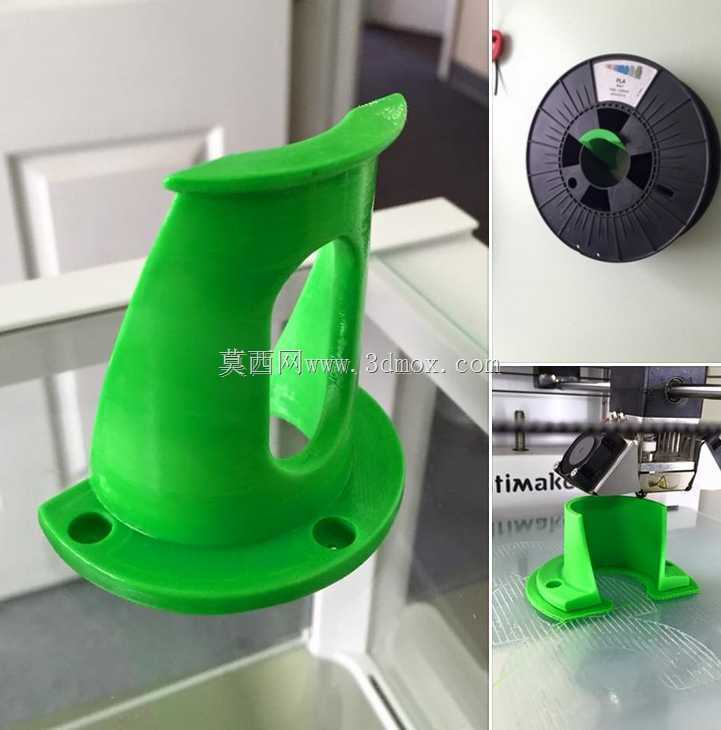

　　从功能特性来看，这款托架采用一体化承载结构，底部为带安装孔的法兰式固定底座，上方为贴合线轴转动轨迹的弧形托举结构，托举面做了内凹的圆弧过渡，没有尖锐棱角，线轴放置后可以在托举面上顺畅转动，不会出现卡滞、剐蹭线轴边缘的问题。托举结构与底座之间做了大圆角过渡的加强筋连接，整体承载强度足够支撑满卷耗材的重量，即使是1kg装的常规PLA、ABS耗材卷，长时间挂载也不会出现结构变形、下垂的问题。托举面的开口角度经过反复调试，既可以保证线轴转动时不会从托架上脱出，又能方便用户直接抬取更换线轴，不需要额外拆卸固定结构，更换耗材的操作效率比顶部挂载式料架更高。

　　设计过程中优先考虑了安装适配性，底座上的三个沉头安装孔呈三角形分布，不管是安装在木质墙面、石膏墙面还是金属型材支架上，都能通过普通自攻螺丝或者膨胀螺丝完成固定，安装孔的沉头设计可以让螺丝头部完全埋入底座平面，不会凸起剐蹭线轴的侧面。托举结构的内弧尺寸适配常规直径2英寸的料卷轴，兼容市面上绝大多数通用规格的3D打印耗材卷，对于厚度不超过3.75英寸的标准耗材卷都能稳定承托，线轴转动时的轴向窜动量被控制在极小范围内，不会出现转动过程中线轴偏移滑落的情况。托架整体的外轮廓尺寸控制在4.2英寸×3英寸×2.2英寸，不会占用过多墙面空间，安装在设备侧方墙面时，送丝路径可以保持接近直线的状态进入设备送丝口，相比桌面摆放料轴的方式，送丝阻力可以降低约30%，尤其在打印TPU等柔性耗材时，稳定的低阻力送丝路径可以大幅减少堵头、出料不均的故障概率。

　　结构细节上，所有外露边缘都做了倒圆角处理，安装和更换耗材时不会划伤手部，也不会剐蹭耗材表面导致耗材产生划痕影响打印成型质量。托举面的弧度经过多次迭代调整，线轴与托举面的接触面积经过优化，既保证足够的承托摩擦力避免线轴空转过快导致耗材松脱打结，又不会因为接触面积过大增加转动阻力，线轴可以跟随送丝机构的抽拉动顺畅转动，送丝张力保持稳定。托架的安装高度可以根据设备的送丝口位置灵活调整，用户可以根据自己设备的摆放高度，将托架固定在与送丝口齐平的墙面位置，进一步优化送丝路径的平直度，减少耗材弯折带来的阻力损耗。对于多台设备并排摆放的作业场景，还可以在墙面并排安装多个托架，分别对应每台设备的耗材供给，让桌面作业区域更加整洁，避免多卷耗材堆放在桌面互相缠绕的问题。

　　从实际使用的耐用性角度，一体化的结构没有额外的活动零部件，不存在转轴磨损、弹簧失效之类的故障隐患，长期使用不需要额外维护，只要安装时固定牢固，就可以长期稳定承载耗材卷。相比市面上常见的悬臂式墙装料架，这种底部托举的结构受力更加合理，悬臂式料架长期承载满卷耗材容易出现悬臂下垂变形，导致线轴转动卡滞，而这款托架的受力直接通过底座传递到墙面，托举结构的受力方向垂直向下，结构应力分布均匀，长期使用不会出现变形问题。对于经常需要更换不同颜色、不同材质耗材的用户，这种开放式的托举结构可以快速取放线轴，不需要拧动固定旋钮、拆卸限位挡片，更换耗材的操作步骤更少，能有效减少换料间隙的等待时间，提升批量打印作业的效率。
