工业输送用全向轮结构设计方案

　　在智能仓储AGV、柔性输送线、窄通道作业平台这类对移动灵活性有高要求的场景里，常规定向轮、万向轮往往无法满足原地转向、横向平移的动作需求，全向轮的结构设计正是为解决这类空间受限场景下的移动痛点而生。这类轮体的核心功能逻辑，是通过在主轮圆周上排布多组可独立转动的小辊子，让轮体在沿主轮轴线方向滚动的同时，能借助小辊子的自由转动实现垂直于主行进方向的横向滑动，无需额外设置转向机构即可完成全向移动动作，大幅缩减移动设备的转弯半径，甚至能在狭小工位内完成零半径转向、斜向平移等复杂走位。

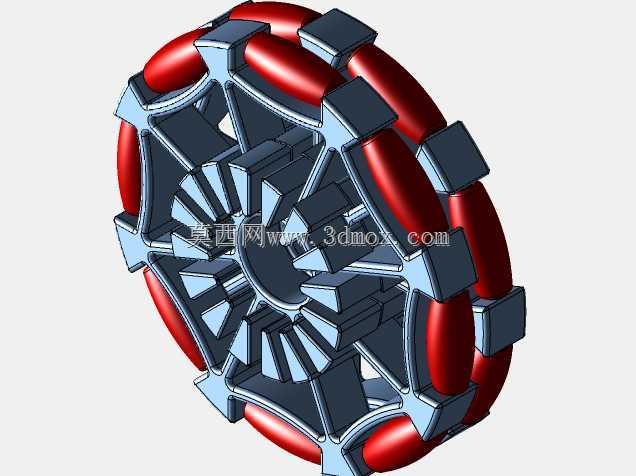

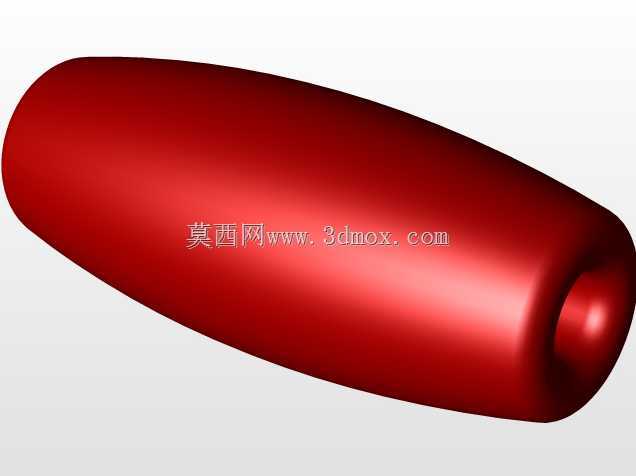

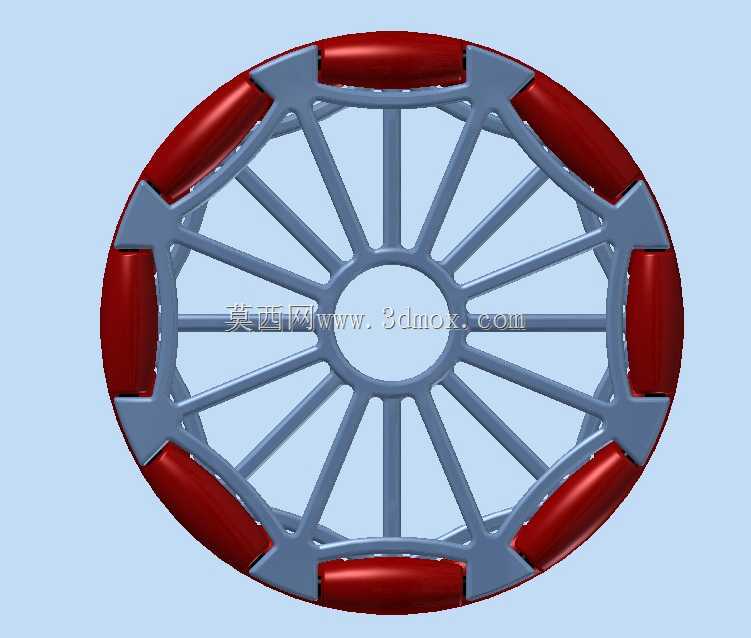

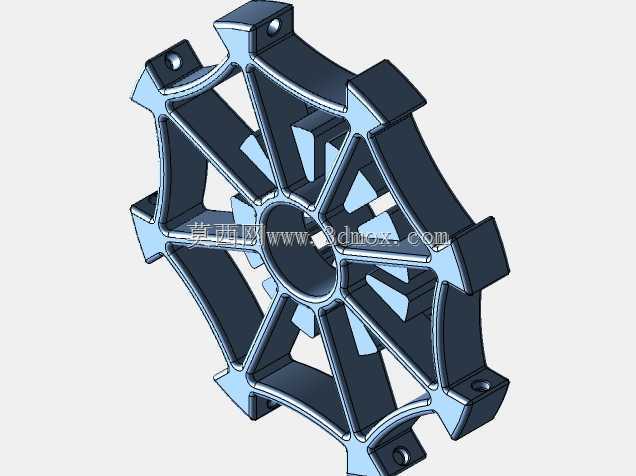

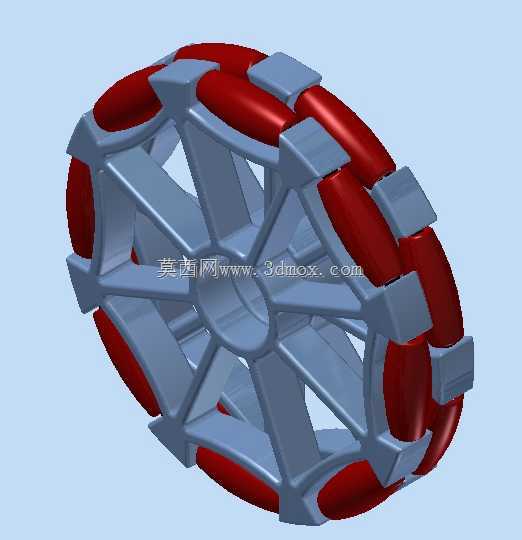

　　从结构设计思路来看，这款全向轮采用分体式辐条支撑结构，主轮骨架采用镂空辐条设计，在保证整体结构强度的前提下尽可能降低轮体自重，减少驱动端的负载损耗。主轮圆周上的小辊子采用交错排布方式，每个辊子的轴线与主轮轴线保持垂直夹角，确保轮体滚动过程中始终有至少一组辊子与接触面贴合，避免行进过程中出现卡顿、颠簸的问题。辊子外层采用高弹性耐磨材质，既可以保证与地面的接触摩擦力，避免驱动打滑，也能缓冲行进过程中的路面冲击，降低运行噪音。主轮中心设置标准安装轴孔，轴孔周边预留键槽与锁紧位，可直接与驱动电机输出轴、从动轴配合安装，无需额外设计转接法兰，适配多数常规输送移动设备的安装接口。

　　实际选型应用时，需要重点关注轮体的安装边界尺寸：这款全向轮的外径尺寸适配中小载重的移动平台，轮体宽度控制在常规安装空间范围内，安装时需要保证同一组轮系中多个全向轮的安装平面度误差控制在允许范围内，避免个别辊子受力不均导致的磨损加剧、行进偏移问题。轮体的额定载重需要结合单轮承载冗余量计算，通常单轮实际承载不超过额定载重的70%，保证长时间运行的结构稳定性。在AGV小车应用场景中，通常采用四个全向轮对称排布的布局方式，通过差速控制不同轮体的转速与转向，即可实现前后行进、横向平移、原地旋转、斜向走位等全向动作，相比采用麦克纳姆轮的方案，全向轮的辊子受力更均匀，对安装精度的容错率更高，维护成本更低，适合在仓储分拣、车间物料转运、柔性生产工位对接等场景下使用。

　　在柔性输送线的应用中，这类全向轮也可作为顶升移载机构的滚动组件，当输送托盘需要在垂直于主线输送方向进行移载时，无需额外设置转向机构，直接通过全向轮的横向滑动特性即可完成托盘的90度换向移载，简化输送线的结构设计，减少设备占用空间。设计过程中需要注意，辊子与主轮骨架的连接采用销轴固定方式，销轴两端设置防脱卡簧，避免长时间运行后销轴窜动导致辊子脱落；主轮骨架的辐条采用等角度均匀排布，保证轮体转动时的动平衡性能，避免高速运行时出现振动问题。轮体的安装轴孔公差采用过渡配合设计，既可以保证与轴的连接同轴度，也方便后期维护时的拆装更换。针对不同的使用场景，还可以通过调整辊子的材质、主轮的直径尺寸来适配不同的载重与地面条件，比如在洁净车间使用时可选用防静电材质的辊子，在重载场景下可增加主轮骨架的壁厚、加大辊子的直径来提升承载能力。
