带压力调节功能的NC/NO型差压开关结构

在燃气轮机、流体压力控制回路、真空检测系统这类需要精准捕捉压差变化的场景里，这类带调节功能的差压开关是核心的信号触发部件，它不需要额外的变送模块，直接通过触点通断输出开关量信号，适配低压差的检测需求，能在正压、负压、双端压差三种工况下稳定工作，给后端控制回路提供可靠的通断指令。

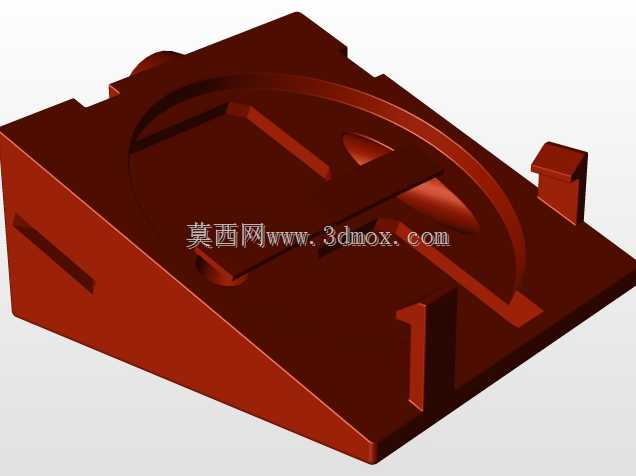

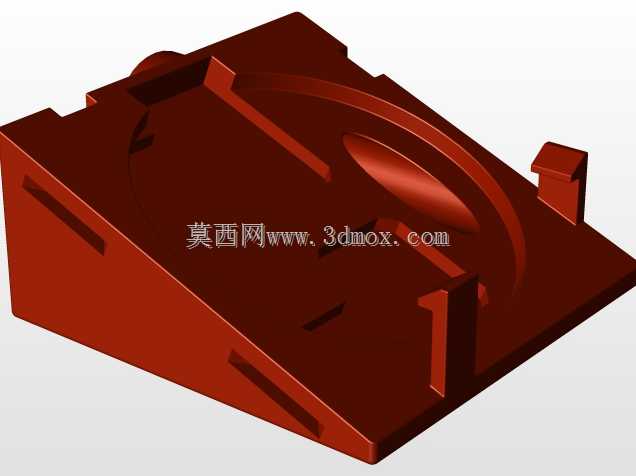

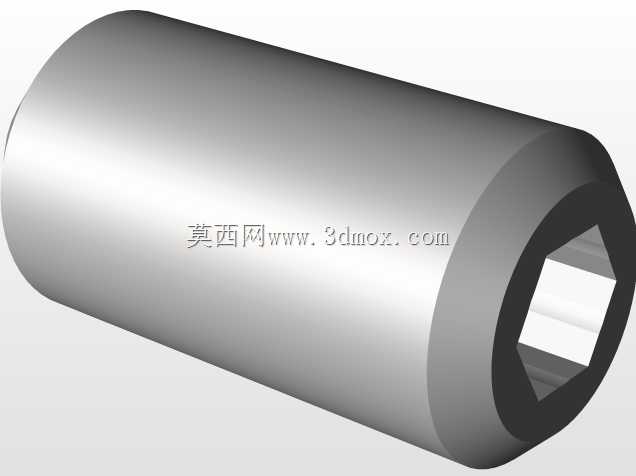

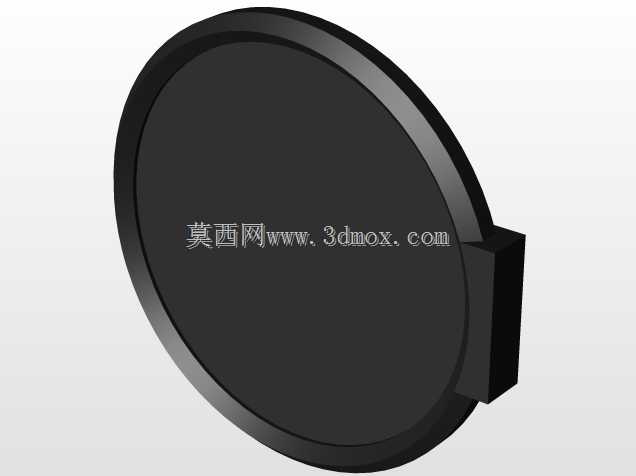

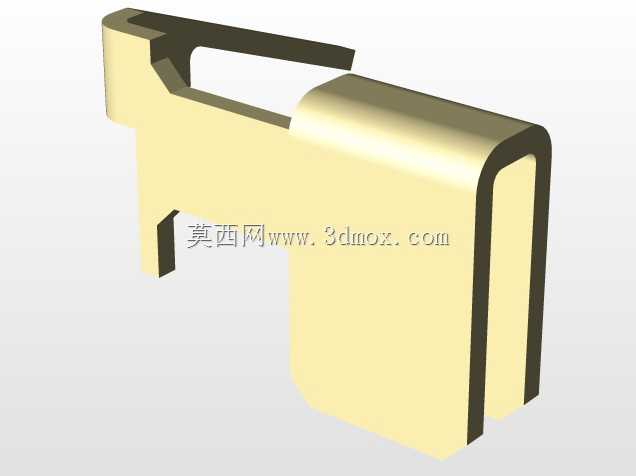

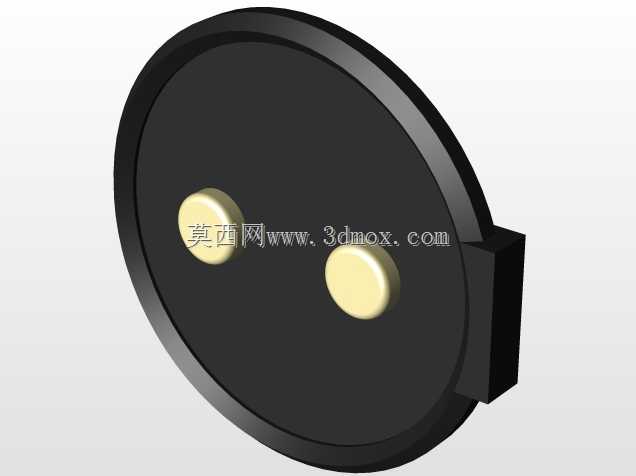

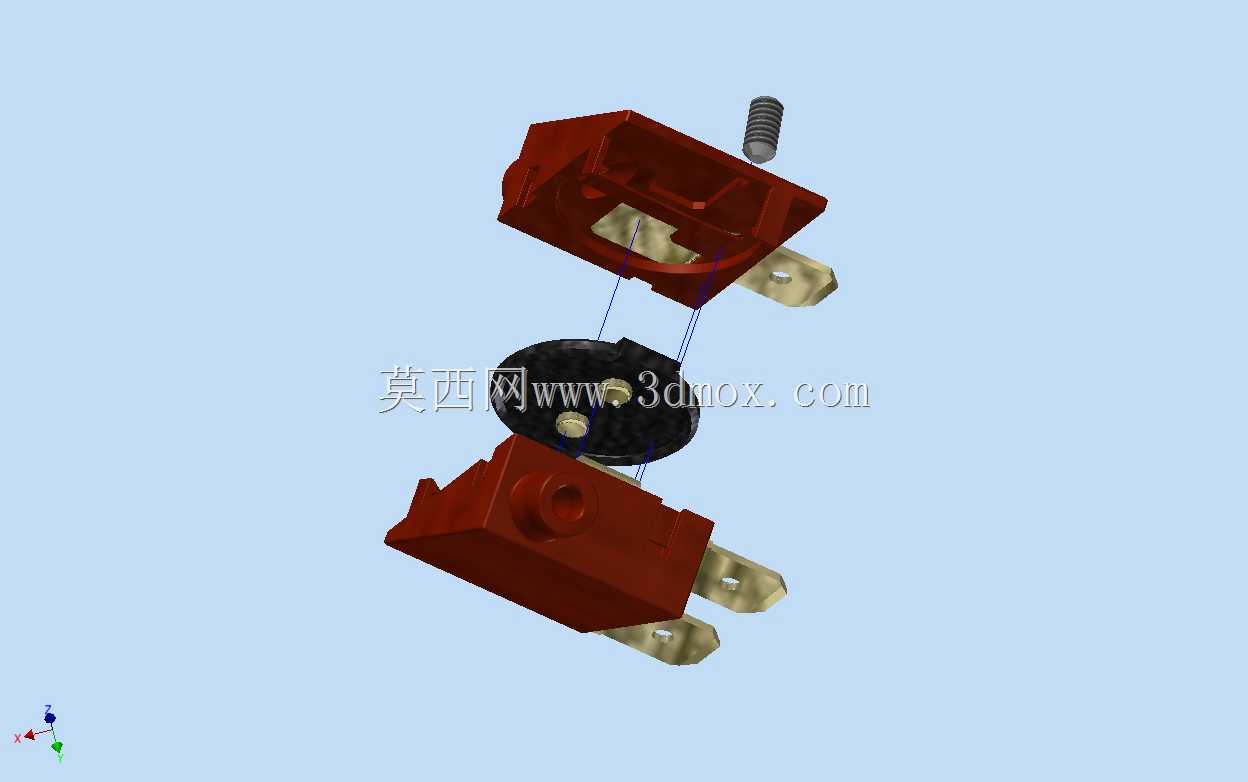

设计之初就考虑了多场景安装的兼容性，主体采用塑料壳体搭配金属触点的共模结构，开关核心的触发部件为弹性塑料膜片，膜片上集成悬臂结构，通过壳体上的固定螺钉即可调整悬臂预紧力，以此改变压力触发的设定值，不需要拆解壳体就能完成现场参数校准，适配不同工况的动作阈值要求。触点部分做了双配置设计，主电气触点为必装结构，同时预留两个可选的辅助电气触点，支持常开NO、常闭NC两种信号输出逻辑，用户可以根据控制回路的需求选择接线逻辑，不需要额外更换开关型号。

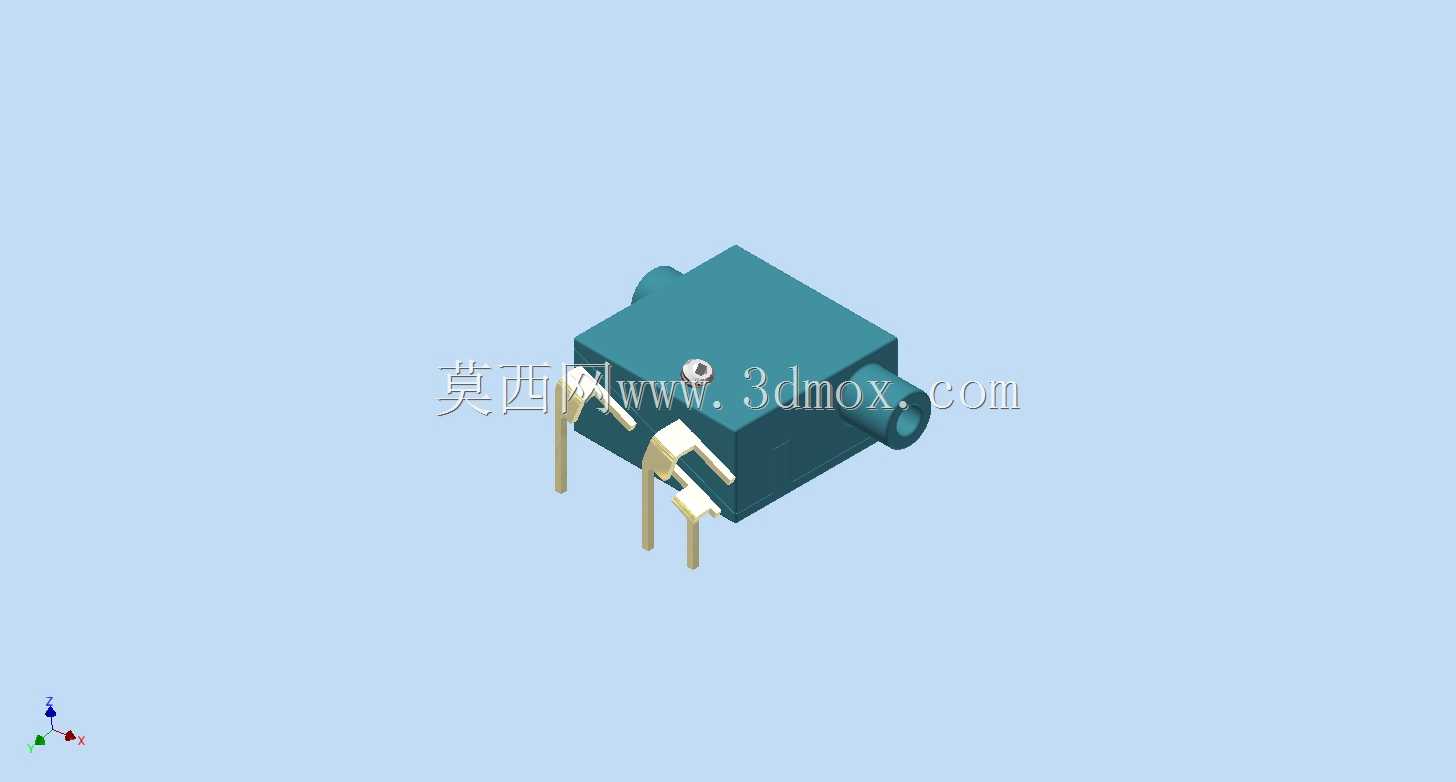

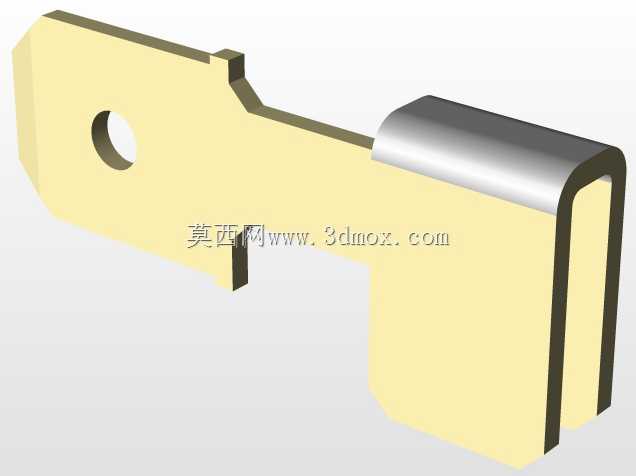

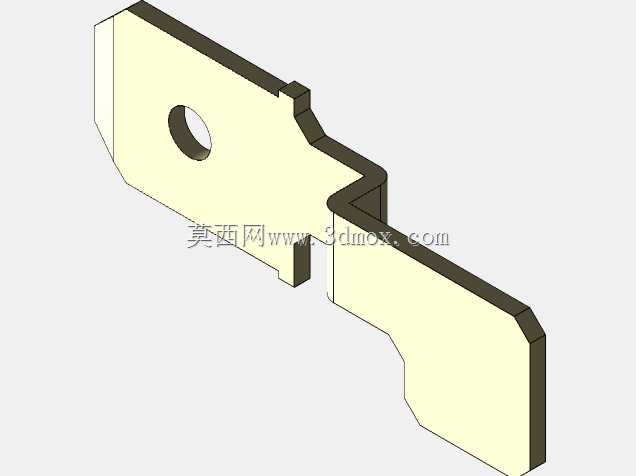

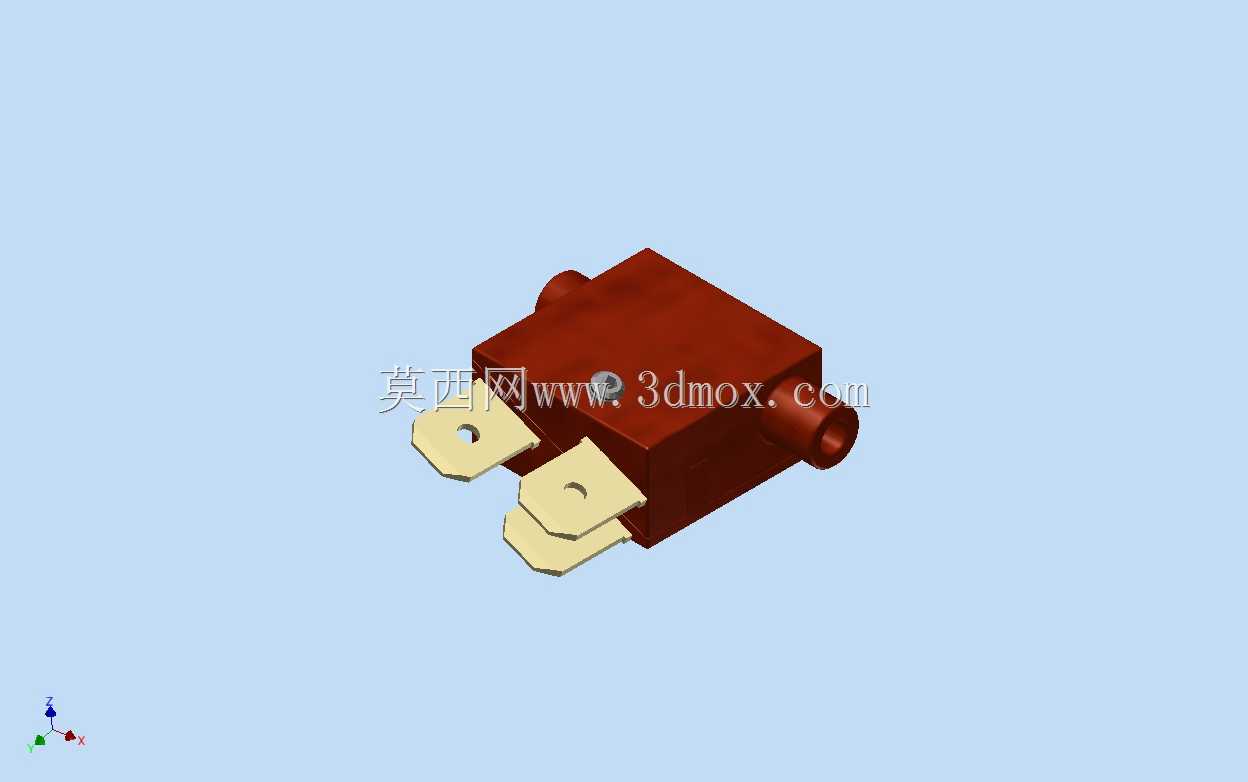

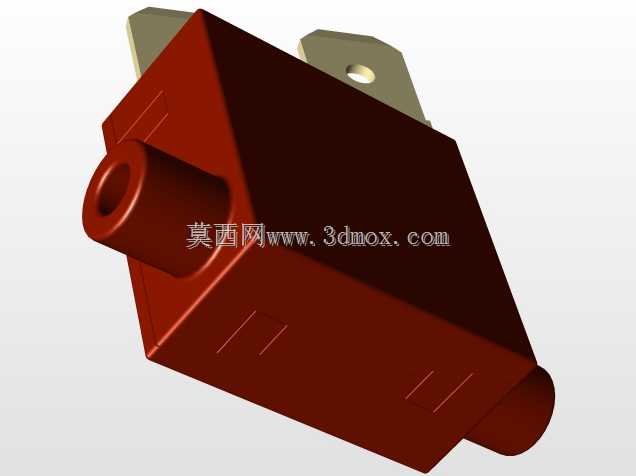

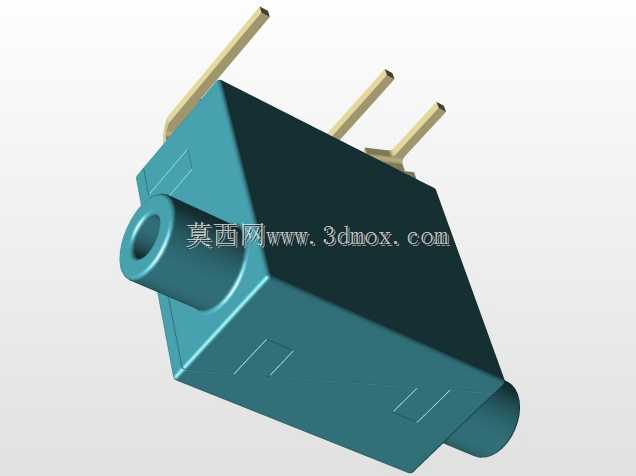

安装适配性上做了双重兼容设计，既可以通过Faston快插端子实现快速接线，适配4.7×0.5mm规格的公头快速连接，也可以直接适配通孔印刷电路板的焊装需求，仅需更换3个金属触点组件就能完成两种安装方式的切换，不需要更换主体结构，大幅降低了备件库存压力。端口接口最大适配直径8mm的挠性管，满足常规气动回路的管路连接需求。

尺寸边界上做了多规格适配，首选安装尺寸为14×14×7mm，同时兼容25×25×7mm的更大安装位，不管是紧凑空间内的PCB板载安装，还是设备面板上的独立安装都能适配。整体结构设计充分考虑了自动化装配需求，仅3个触点组件需要选配，其余部件均可通过注塑、冲压工艺一体成型，支持全自动组装流程，不需要额外的手动装配工序，成品总重量约4.1g，其中塑料结构占1.1g，金属部件占3g，在保证结构强度的前提下尽可能压缩了材料用量，符合轻量化设计要求。

压力检测范围覆盖15至40Pa的低压区间，以及30至160Pa的高压区间，能满足常规通风压差检测、燃气回路压力监测、真空回路状态判断等多种场景的使用需求，工作时在两个输入端口之间的压差达到设定值时，膜片带动悬臂触发触点动作，实现电路的通断切换，既可以单端接入正压或者负压，以另一端环境压力为参考做压力检测，也可以双端同时接入不同压力介质，直接检测两端的压力差值，使用场景灵活度很高。
