小型差压开关常开常闭结构设计

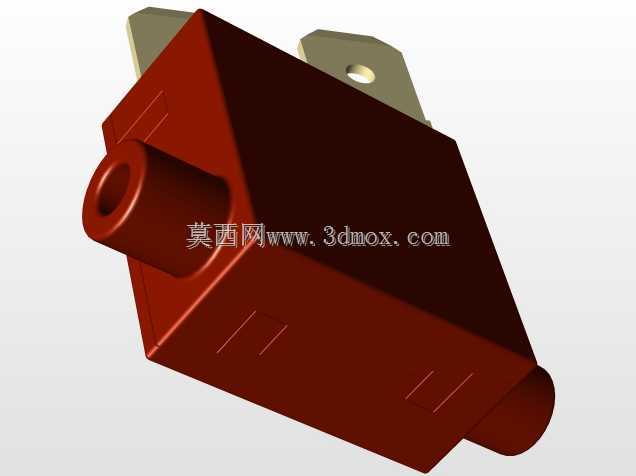

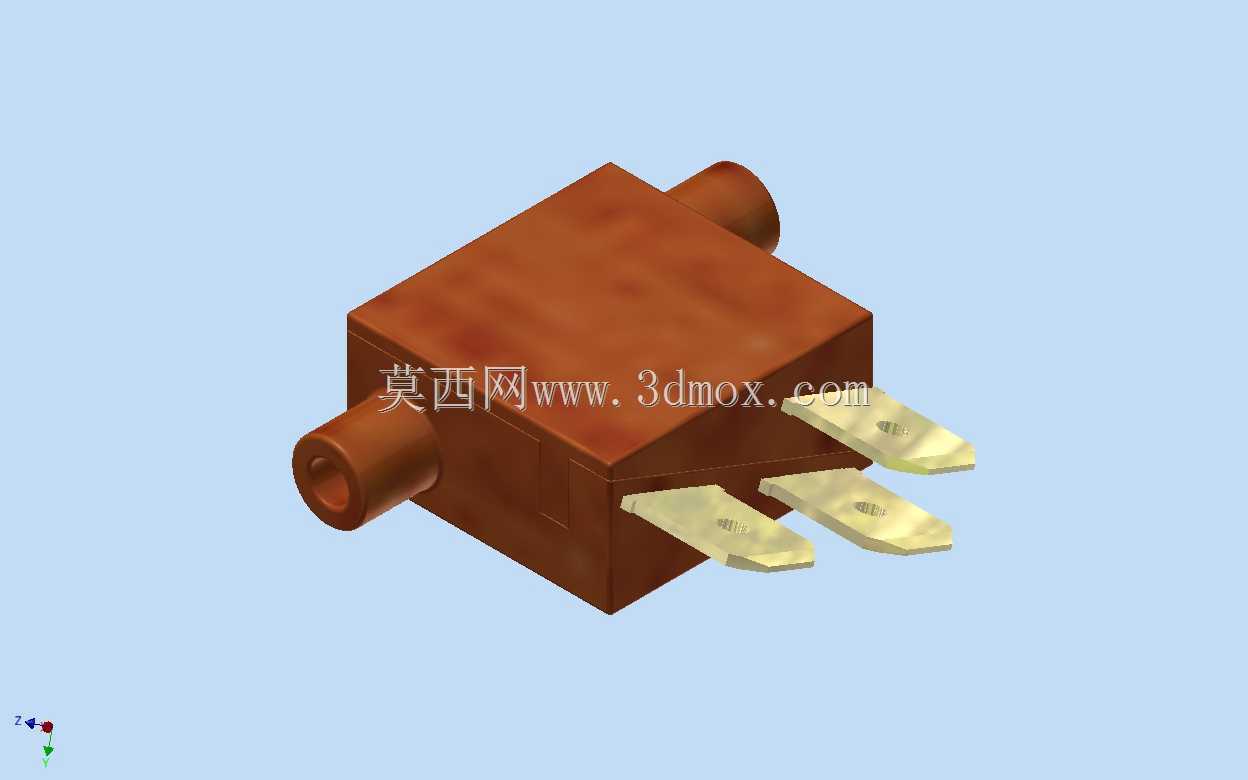

　　在小型气动控制、民用净水设备、小型暖通风道、医疗气路配套这类对安装空间要求严苛的场景里，差压开关是气路压力阈值触发的核心执行元件，很多设备的气路控制腔预留的安装空间往往只有十几毫米见方，常规尺寸的压力检测元件根本无法布置，这类小型差压开关的设计就是为了适配这类紧凑安装场景。这款差压开关的整体外形尺寸控制在14mm×14mm×7mm，触点适配行业通用的4.8mm×0.5mm标准触点规格，安装时不需要额外定制转接端子，直接匹配现有通用接插件就能完成接线，能大幅降低设备组装时的物料适配成本。从功能逻辑上看，这款开关预留了两个空气入口，实际使用时可以根据现场气路的布置需求灵活选择接入方式：如果仅接入单个气路入口，另一个入口直接连通环境大气，

　　开关就会根据接入气路与外界环境的压力差值完成通断切换，这种模式适合单气路的压力超限检测场景，比如过滤器堵塞检测、风道风压异常报警这类工况，当滤芯积尘导致前后压差超过设定阈值，开关就会触发触点动作，输出信号给主控单元提示更换滤芯或者触发保护逻辑。如果两个气路入口同时接入不同的压力管路，开关就会直接检测两路气路之间的压差值，不受外界环境压力波动的影响，这种模式适合需要精准检测两点压差的场景，比如换热器前后的风压差检测、文丘里管的流量触发控制，不会因为海拔变化、环境气压波动导致触发阈值偏移。触点的工作模式也做了灵活的兼容设计，当接线匹配一次和二次触点时，开关默认处于常闭状态，压差达到阈值时触点断开切断回路；当接线匹配一次和二次A触点时，

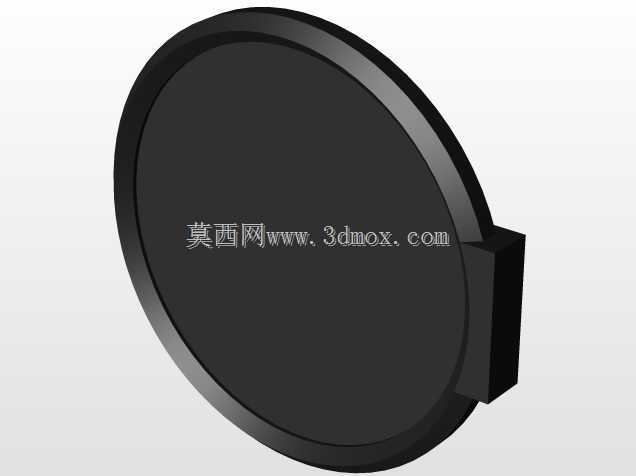

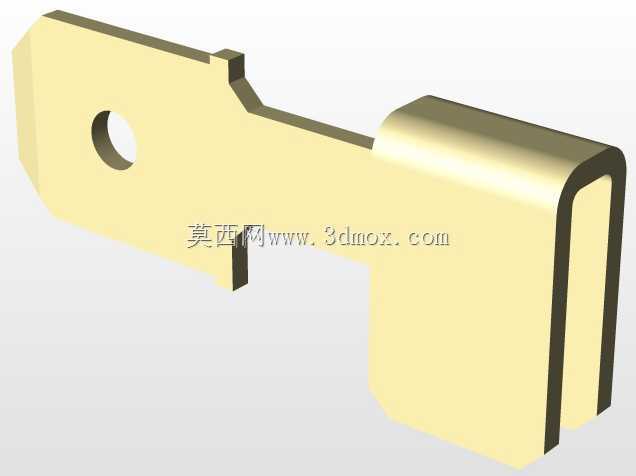

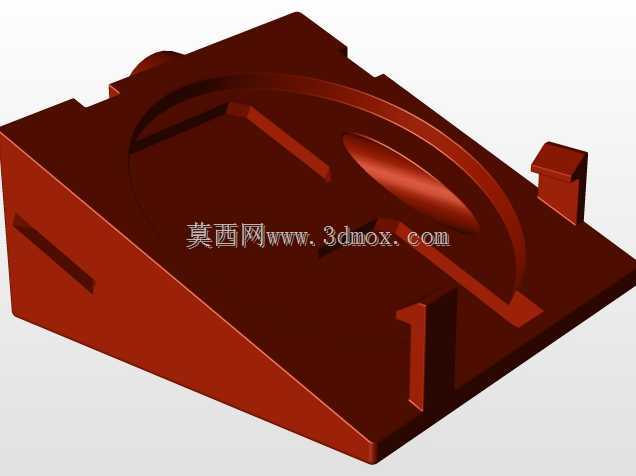

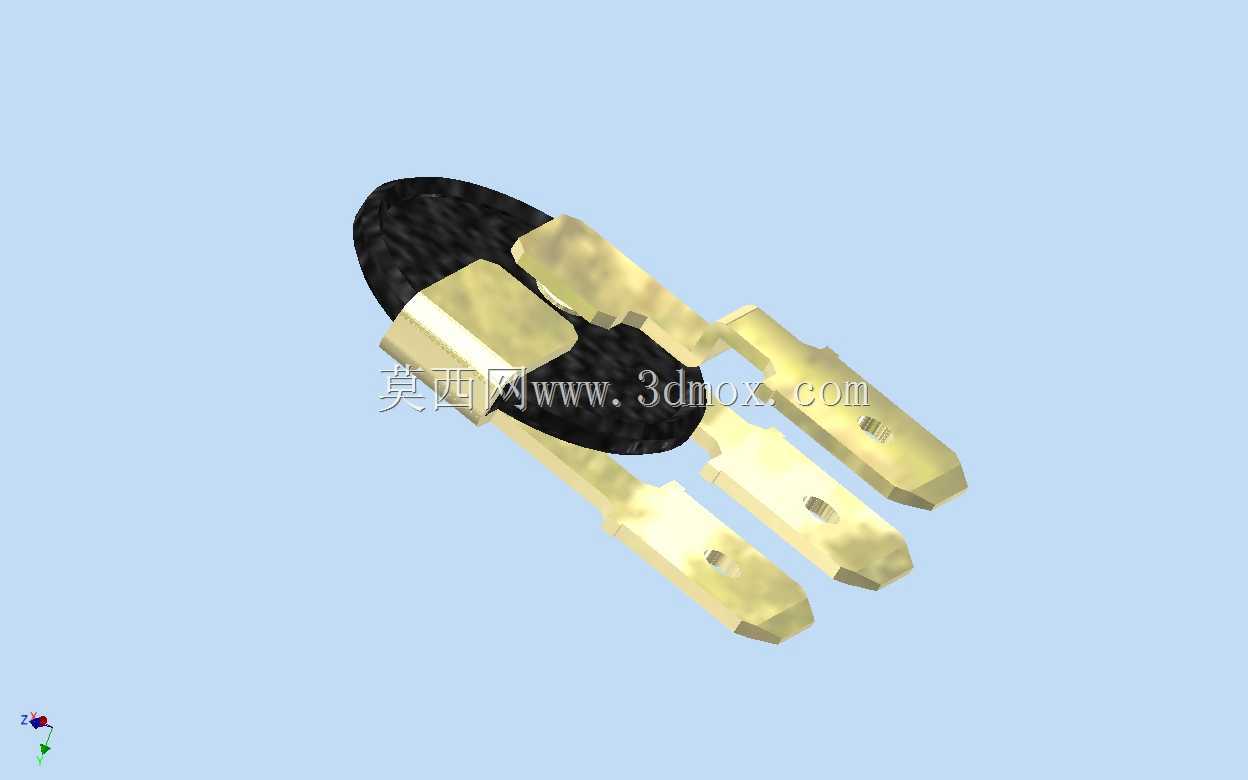

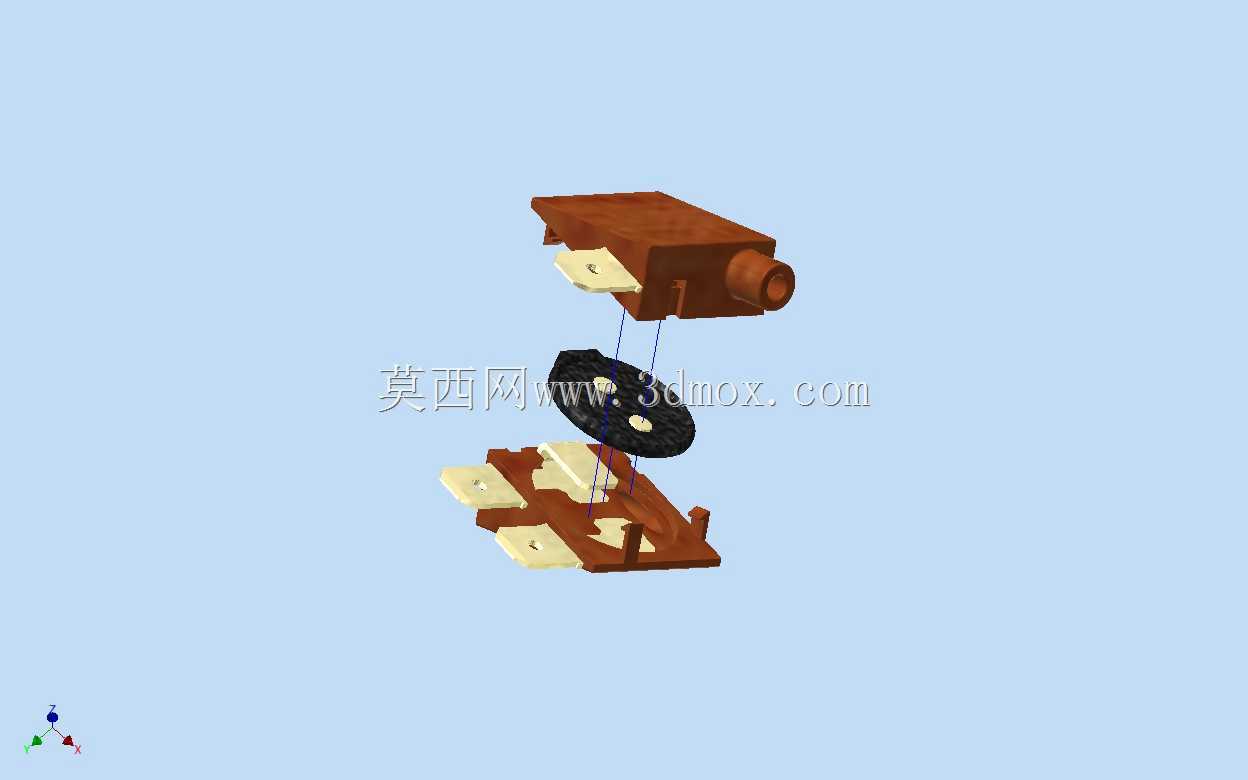

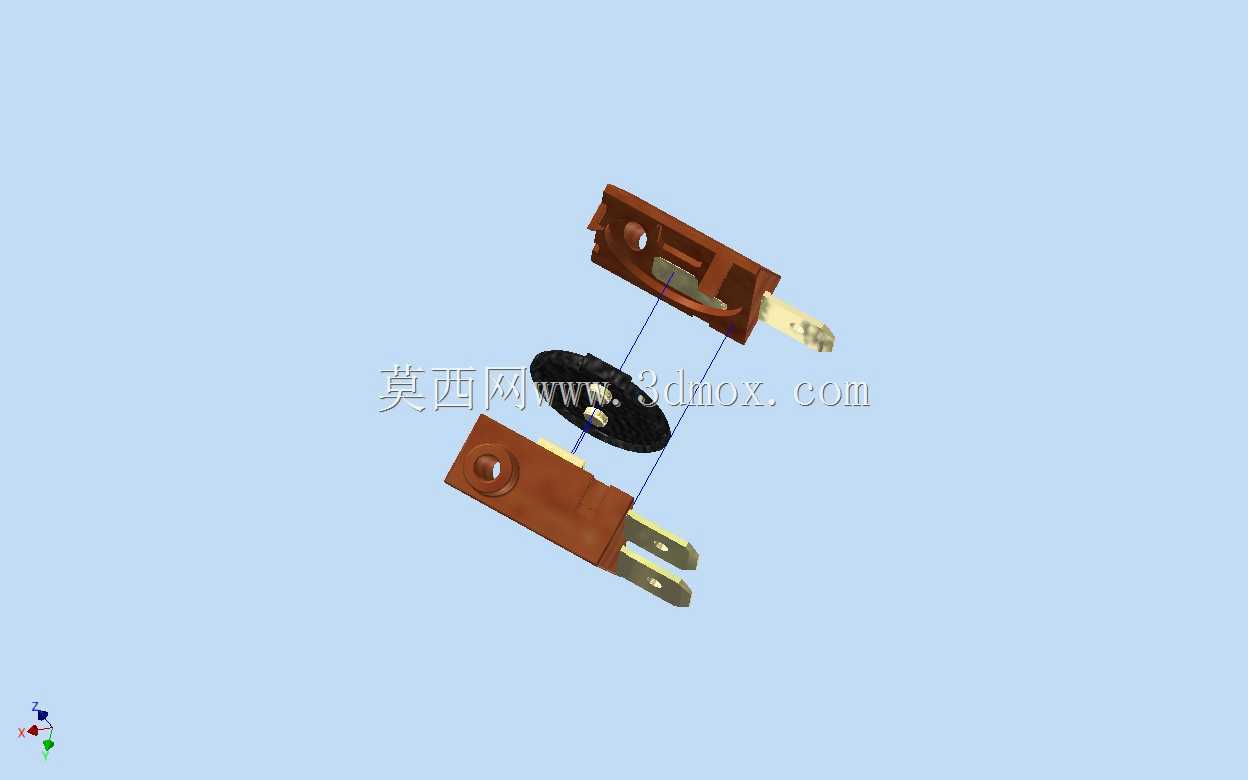

　　开关默认处于常开状态，压差达到阈值时触点闭合接通回路，同一个结构本体可以适配两种不同的触发逻辑需求，不需要单独开模生产两种不同构型的开关，能有效降低生产端的物料库存压力。结构设计上，开关的两个车身主体构件采用塑料材质注塑成型，金属接触触点直接在注塑过程中作为嵌件埋入模腔一体成型，不需要后续额外的触点装配工序，既能保证触点的定位精度，也能避免后续装配带来的触点位置偏差导致的触发压力不一致问题。开关的压力感应核心是弹性塑料膜片，膜片上共模成型有桥接触点结构，当两侧压差变化时，膜片产生形变带动桥接触点与对应端子接触或者分离，实现回路的通断控制。整套构件拆分下来，包含3个金属触点零件、1个金属开关桥构件、2种塑料材质的主体结构件，

　　零件注塑成型完成后，后续需要装配的零部件仅3个，不管是采用自动化装配线还是人工手动装配，都能快速完成组装，量产时的装配效率很高。整体重量控制在4.1克左右，其中塑料结构件占1.1克，金属导电与结构构件占3克，轻量化的设计不会对安装位置的薄壁结构造成额外的负重压力，哪怕是安装在薄壁塑料气路壳体上，也不会因为长期负重导致壳体变形漏气。设计过程中需要重点关注膜片的弹性形变曲线与触点触发行程的匹配度，膜片的厚度、材质硬度直接决定了压差触发的阈值精度，如果膜片硬度过高，小压差下无法产生足够的形变推动触点动作，会导致触发压力偏高；如果膜片硬度过低，长期使用后容易产生塑性形变，导致触发阈值漂移，因此在建模阶段就需要对膜片的形变行程做仿真验证，确保在额定压差范围内膜片的行程刚好能稳定推动触点完成通断切换，同时预留足够的超程余量，避免压差波动时触点出现反复跳变的抖弧问题。另外金属嵌件与塑料壳体的结合位置需要做密封结构设计，在嵌件埋入注塑时，通过嵌件表面的滚花结构增强与塑料的结合力，避免气路从嵌件与塑料的结合缝隙处泄漏，导致压差检测失准。安装边界上，开关的三个接线端子沿本体长度方向平行伸出，端子的间距符合标准接插件的间距要求，接线时不需要弯折端子就能直接插接，本体的安装面为平整平面，可以通过卡扣或者点胶的方式固定在气路壳体上，不需要预留螺丝安装的孔位空间，进一步压缩了安装所需的空间尺寸。
