IP65防护等级2针法兰式防水电连接器

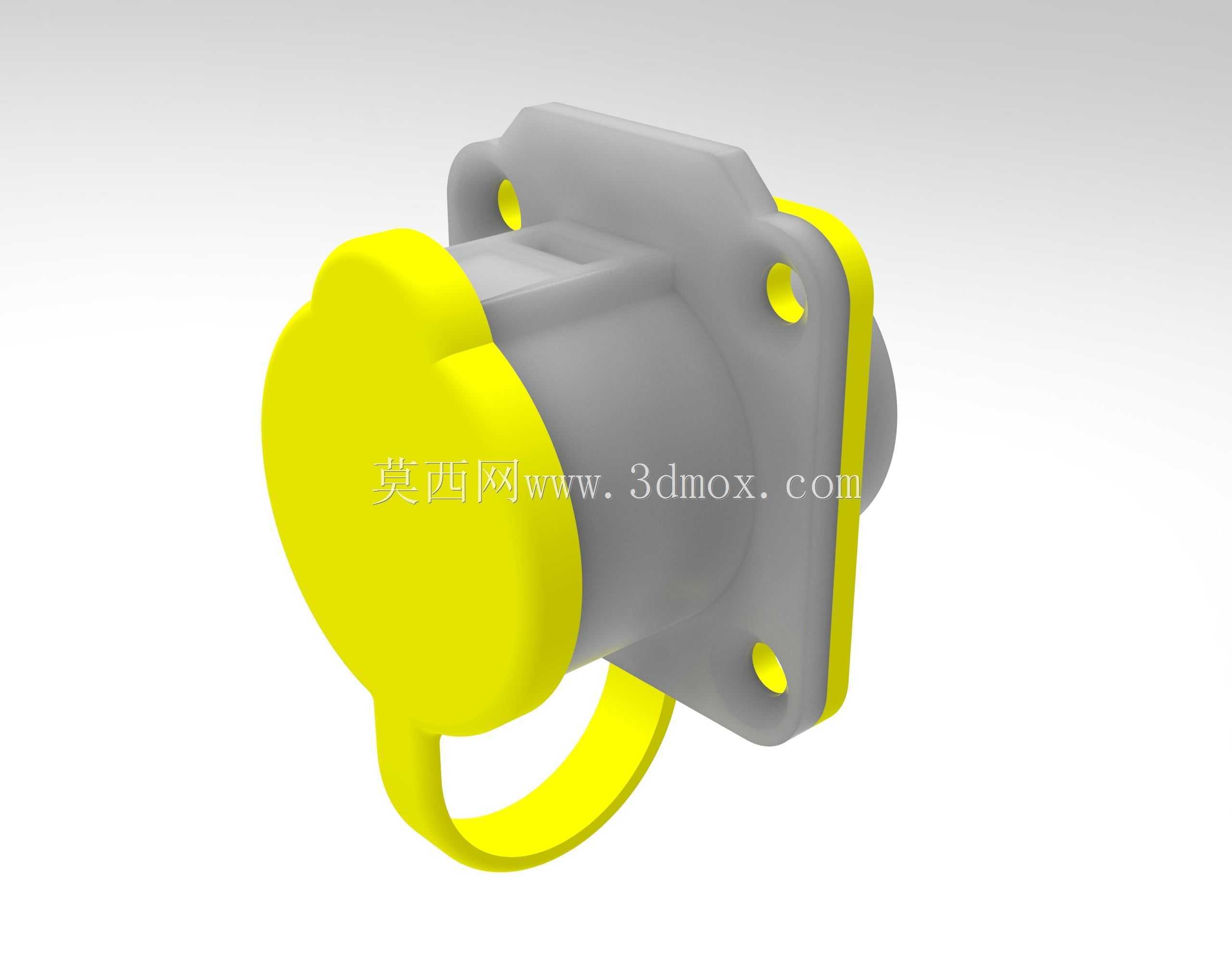

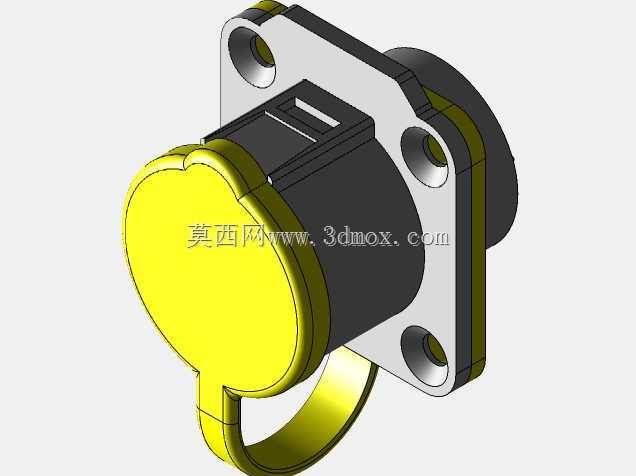

　　这款2针防水电连接器，核心定位是满足户外、潮湿工况下的低压电气连接需求，在户外照明布线、小型工业设备外接供电、园林机械电气回路、船舶岸电低压接驳、露天传感器信号传输这类场景中，能稳定实现电路通断对接，避免水汽、粉尘侵入接触件引发的短路、接触不良问题。从结构设计来看，主体采用法兰盘安装形式，法兰盘上预留四个对称分布的安装孔，安装时可直接通过螺栓将连接器公座固定在设备壳体面板上，安装孔位的间距经过适配常规面板开孔尺寸设计，不需要额外定制转接板就能适配多数厚度在1-3mm的设备外壳，安装边界清晰，不会和设备内部的走线槽、加强筋产生结构干涉。接触件部分采用2芯对称布局，插针为铜质基材，表面做镀锡处理，既保证导电性能，又能提升抗氧化能力，

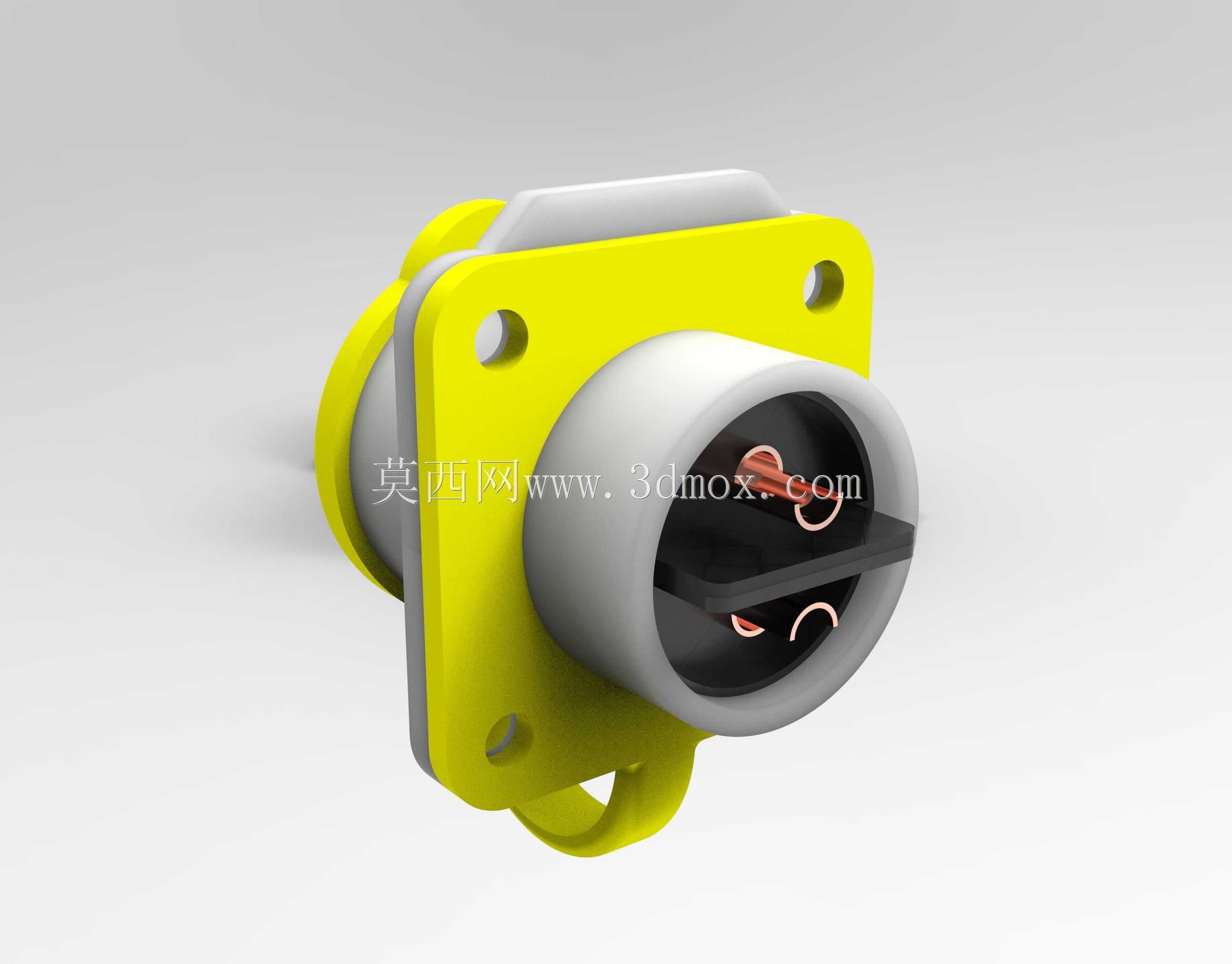

　　插针之间设置绝缘隔栏，将两个极的接触区域完全分隔，避免极间飞弧、短路风险，绝缘基座采用耐温工程塑料材质，能在-40℃到85℃的环境温度下保持结构强度，不会出现低温脆裂、高温软化变形的问题。连接器的密封结构设计是实现IP65防护的核心，法兰盘和设备面板接触的面预留了密封胶圈安装槽，装配时配套橡胶密封圈，拧紧安装螺栓后胶圈被均匀压缩，能完全阻断面板安装缝隙的水汽、粉尘侵入路径；插合端的壳体配合面也设计了环形密封槽，公母头插合到位后，内部的密封圈会填充配合间隙，即使遭遇短时喷淋、扬尘环境，接触腔内部也不会进入异物，保证电气连接的可靠性。尾部设计了线缆锁紧结构，穿线后拧紧锁紧螺母就能将线缆和连接器尾部固定，

　　既可以避免线缆受拉拽时芯线和插针的焊点脱落，也能在线缆入口处形成密封，防止水汽顺着线缆外皮间隙进入连接器内部。在实际选型应用中，这款2针连接器主要适用于额定电流10A以内、交流电压250V以下的电气回路，相比多芯连接器，2芯结构专门针对零火线两线制的供电场景设计，结构更紧凑，占用面板安装空间更小，法兰盘的方形结构相比圆形法兰，在安装时能自动限位，不需要额外调整防转定位，装配效率更高。建模过程中，对插合的配合公差做了合理预留，公头的插合外径和母座的配合内径之间预留0.1-0.2mm的间隙，既保证插合时的顺畅度，不会出现卡滞，又能保证密封圈的压缩量在合理区间，兼顾密封性能和插拔手感；安装孔的直径设计为5.2mm，适配M5的安装螺栓，

　　孔位和法兰边缘的距离满足螺栓拧紧时的扳手空间要求，不会出现螺栓无法顺利拧紧的问题。接触件的伸出长度经过匹配设计，公头插针伸出绝缘基座的长度为8mm，母座插孔的深度为9mm，插合时插针能完全进入插孔内部，接触长度满足载流要求，不会出现接触面积不足导致的接头发热问题。外壳的黄色部分采用高强度PA66加玻纤材质，具备良好的抗冲击性能，即使在安装过程中受到轻微磕碰，也不会出现壳体开裂的问题，表面做哑光处理，不容易残留污渍，在户外长期使用也能保持较好的外观状态。
