主轴无刷直流电动机结构设计

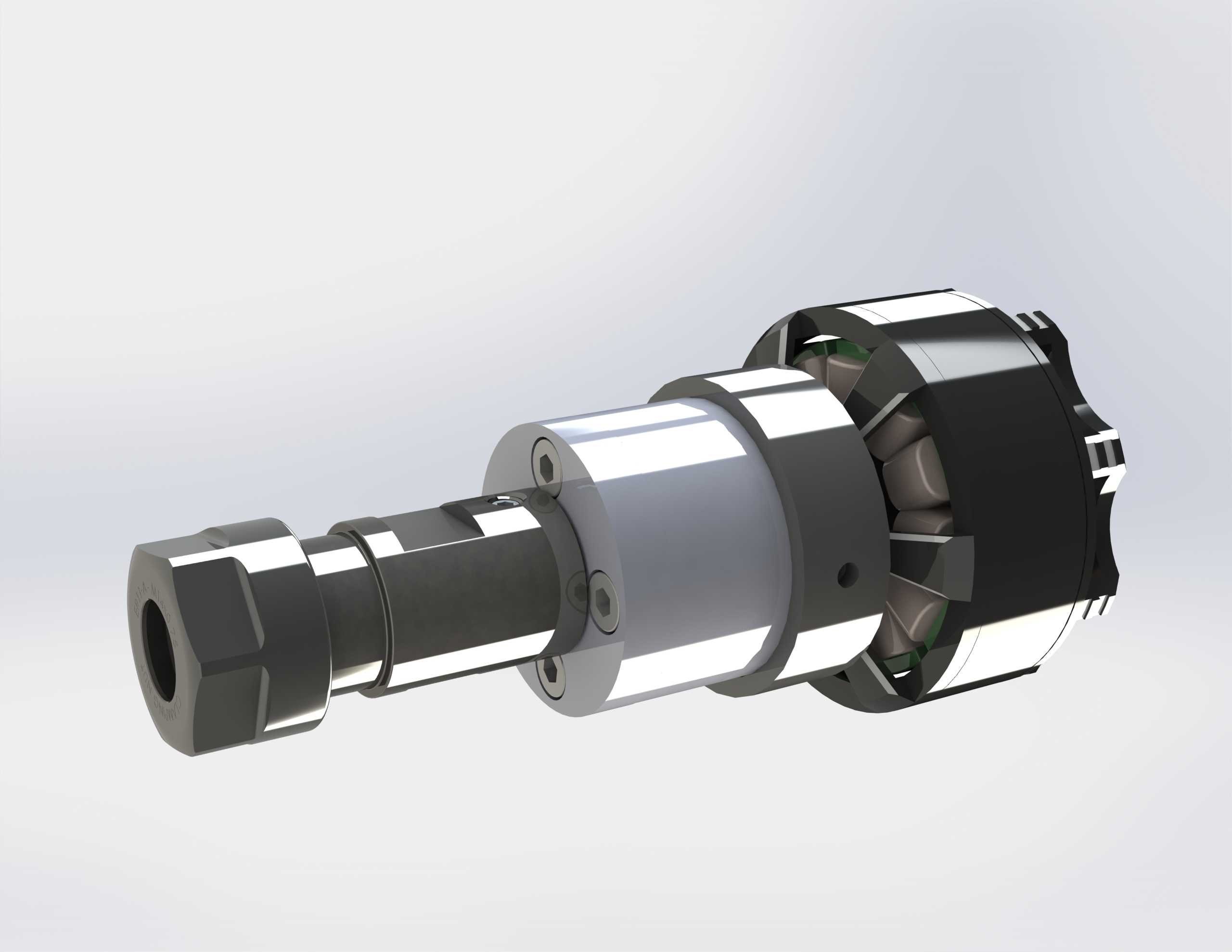

该模型呈现的是一款集成输出轴与无刷电机本体的主轴动力单元，常见于小型数控雕刻、精密钻铣、高速磨削以及需要紧凑直驱方案的自动化执行端。与传统异步电机加联轴器、带轮的分体布置相比，这种把输出轴直接纳入电机转子支撑体系的结构，能够明显缩短传动链，消除中间连接带来的间隙、扭转弹性变形和附加动平衡问题，在高转速工况下更容易控制跳动与振动。

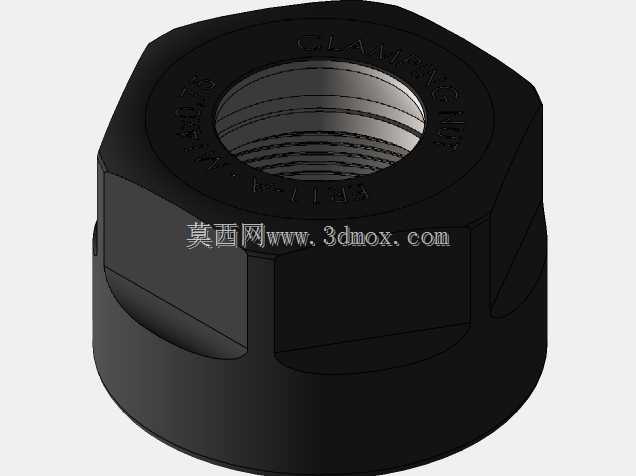

从实际用途看，这类部件承担的是把电能转化为稳定旋转扭矩，并通过前端轴头直接装夹刀具、磨头或小型执行轮的任务。模型中可以看到前端带有锁紧螺母结构，说明轴头预留了弹性夹头或刀具装夹接口，锁紧后能够把刀具锥面与轴内孔可靠贴合，既传递扭矩，又保证同轴度。后端壳体则容纳定子、转子、绕组及磁钢，外部轮廓兼顾散热面积与装配空间，适合安装在空间受限但对转速稳定性要求较高的设备滑台或摆头上。

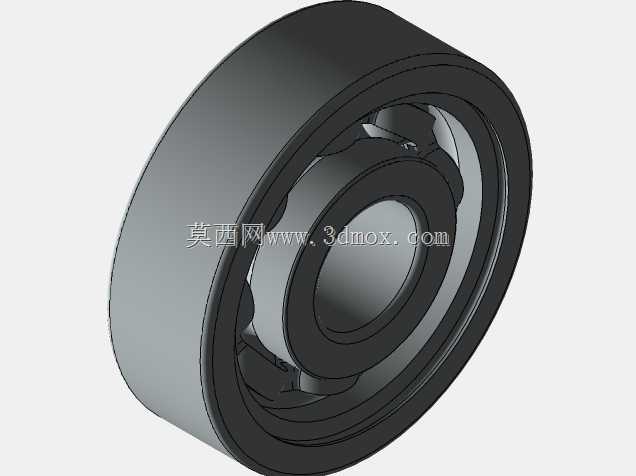

设计思路上，模型重点表达了定转子相对位置、轴承跨距、壳体台阶和输出轴的配合关系。转子与主轴采用一体化或紧配连接，可减少高速旋转时的分离风险；前后轴承布置在靠近受力端和磁钢负载区的位置，有利于控制轴端挠度。前端锁紧段直径、轴伸长度以及壳体安装外径共同构成安装边界，选型时需要核对这些尺寸与设备安装孔、刀具夹套以及防护空间是否匹配，尤其要关注轴端悬伸对刚性的影响。

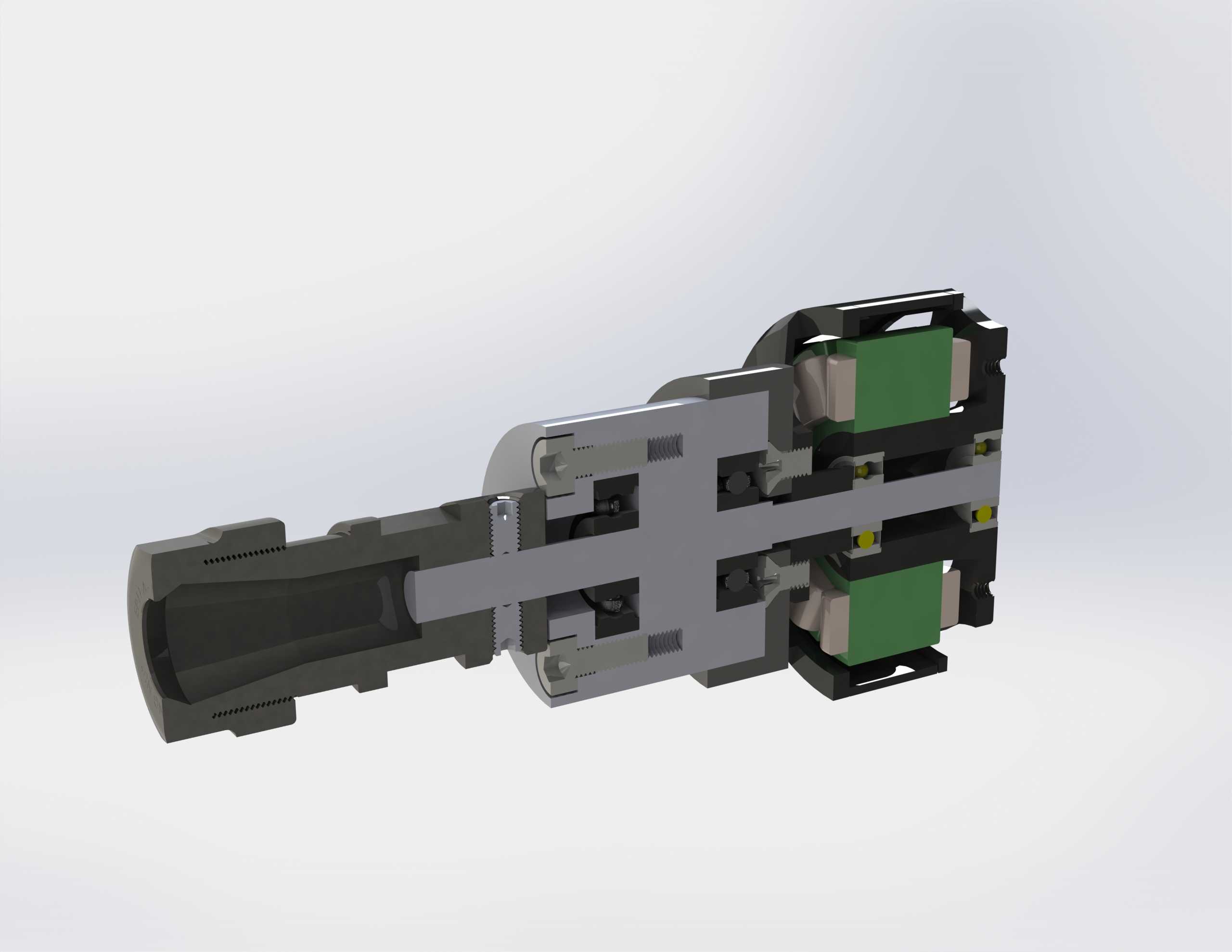

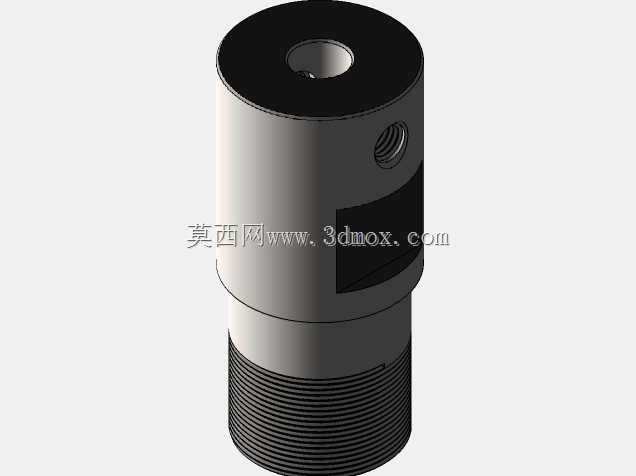

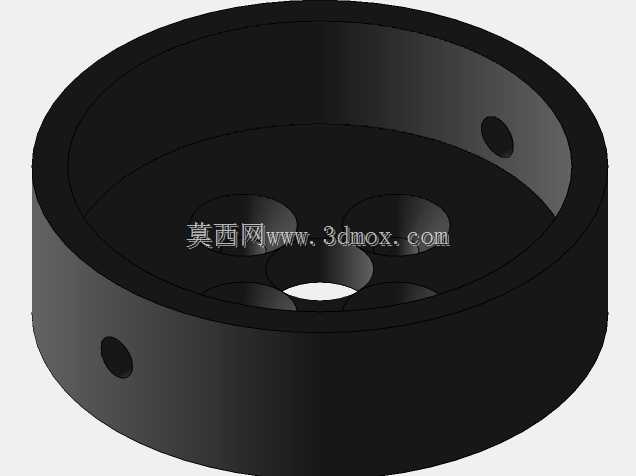

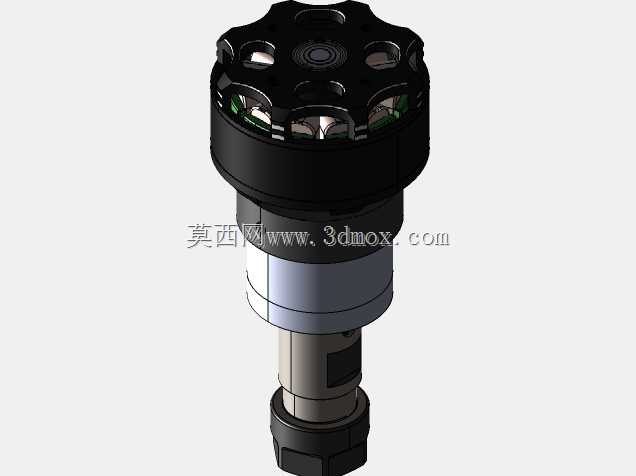

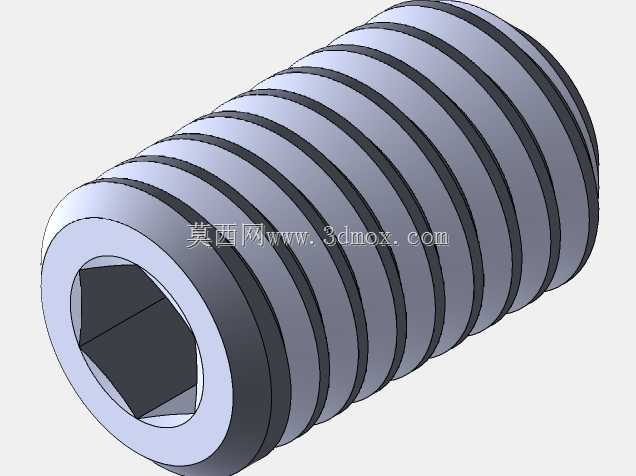

外形上，主体由圆柱电机壳体、阶梯轴、前端锁紧螺母和后端限位结构组成。壳体外圆可作为安装基准面，也可配合法兰或抱座固定；阶梯轴各段分别承担定位、支撑、密封和装夹功能。绕组与磁钢部分在模型中以剖视关系呈现，能够帮助结构工程师理解气隙、轴向定位和端部固定方式。对于三维建模人员而言，该模型可用于校核电机与周边机架、冷却罩、走线空间的干涉，也可作为直驱主轴方案选型时的结构参考。
