LGA1150平台CPU水冷散热锁固结构

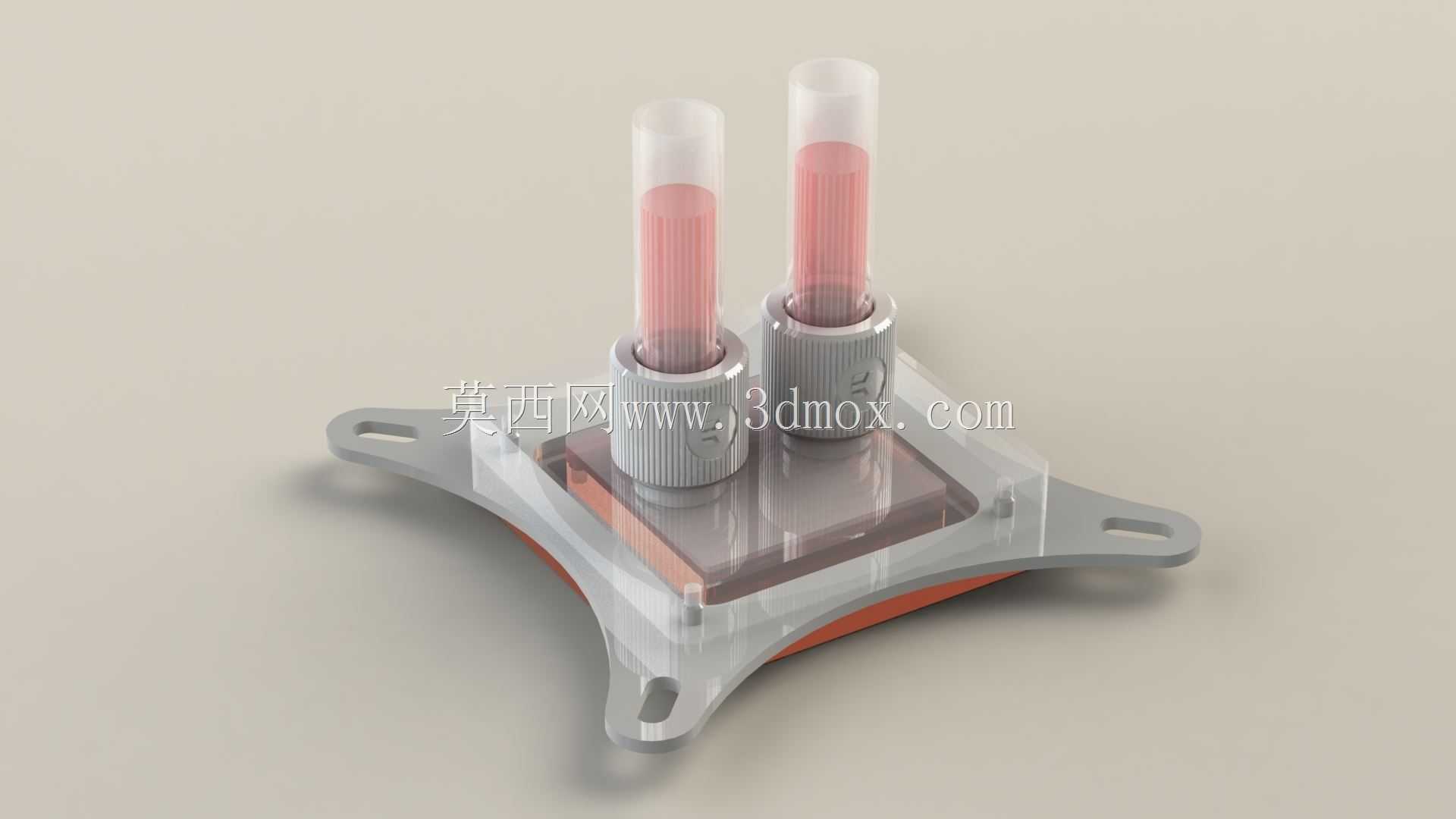

该结构为适配LGA1150处理器平台的CPU水冷散热锁固组件，主要应用于台式计算机、小型工控主机、超频工作站等需要高效处理器散热的场景，核心作用是将水冷头紧密压合在CPU表面，同时固定水冷管路的快接接口，保障液冷回路的密封稳定性与热传导效率，避免因安装松动导致的散热失效、漏液风险。在实际使用场景中，这类锁固结构直接决定了水冷散热系统的安装可靠性，普通风冷散热的卡扣结构无法适配大流量水冷头的压合需求，尤其是在高负载超频工况下，CPU持续释放高热量，需要冷头与处理器顶盖保持均匀且足够的接触压力，才能让冷却液快速带走核心热量，避免处理器因过热降频甚至触发硬件保护。从功能特性来看，该组件采用四角带安装耳的透明基座设计，基座边缘的四个安装孔位完全匹配LGA1150主板的原生孔距，安装时无需额外打孔或改装主板，可直接通过标准螺丝固定在主板对应的CPU安装位周围；基座上方集成两个带防滑纹理的旋转锁扣，对应水冷管路的快插接头，旋转锁止后可将管路接头牢牢固定，避免机箱搬运、震动时出现管路脱落的问题，锁扣内部预留了密封胶圈的安装槽位，可配合标准规格的密封件实现液路的静密封，杜绝冷却液渗漏风险。设计思路上，该结构优先考虑安装兼容性与使用可靠性，基座采用半透明PC材质制作，既可以直观观察内部冷头与CPU的接触状态，也具备足够的结构强度承受锁扣拧紧时的压力，不会出现长期使用后的形变问题；基座底部预留了冷头铜底的安装空腔，空腔边缘的台阶结构可精准定位冷头位置，避免安装时冷头偏移导致的核心接触不全；两个管路接口采用对称布局，既支持进水、出水方向的灵活调整，也能平衡基座受力，避免长期单侧受力导致的压合不均问题。外形尺寸与安装边界方面，该组件整体为正方形结构，四角安装耳的外轮廓尺寸完全适配LGA1150主板CPU周围的元件布局，不会干涉周边的内存插槽、主板供电散热片等元件，安装后整体高度较低，可兼容绝大多数小尺寸机箱的CPU散热限高要求；基座底部的空腔深度匹配标准厚度的冷头铜底，安装后冷头表面可刚好与CPU顶盖贴合，无需额外调整垫片厚度，两个锁扣的旋转操作空间预留充足，安装时无需拆卸周边其他硬件即可完成管路的锁止与拆卸操作。
