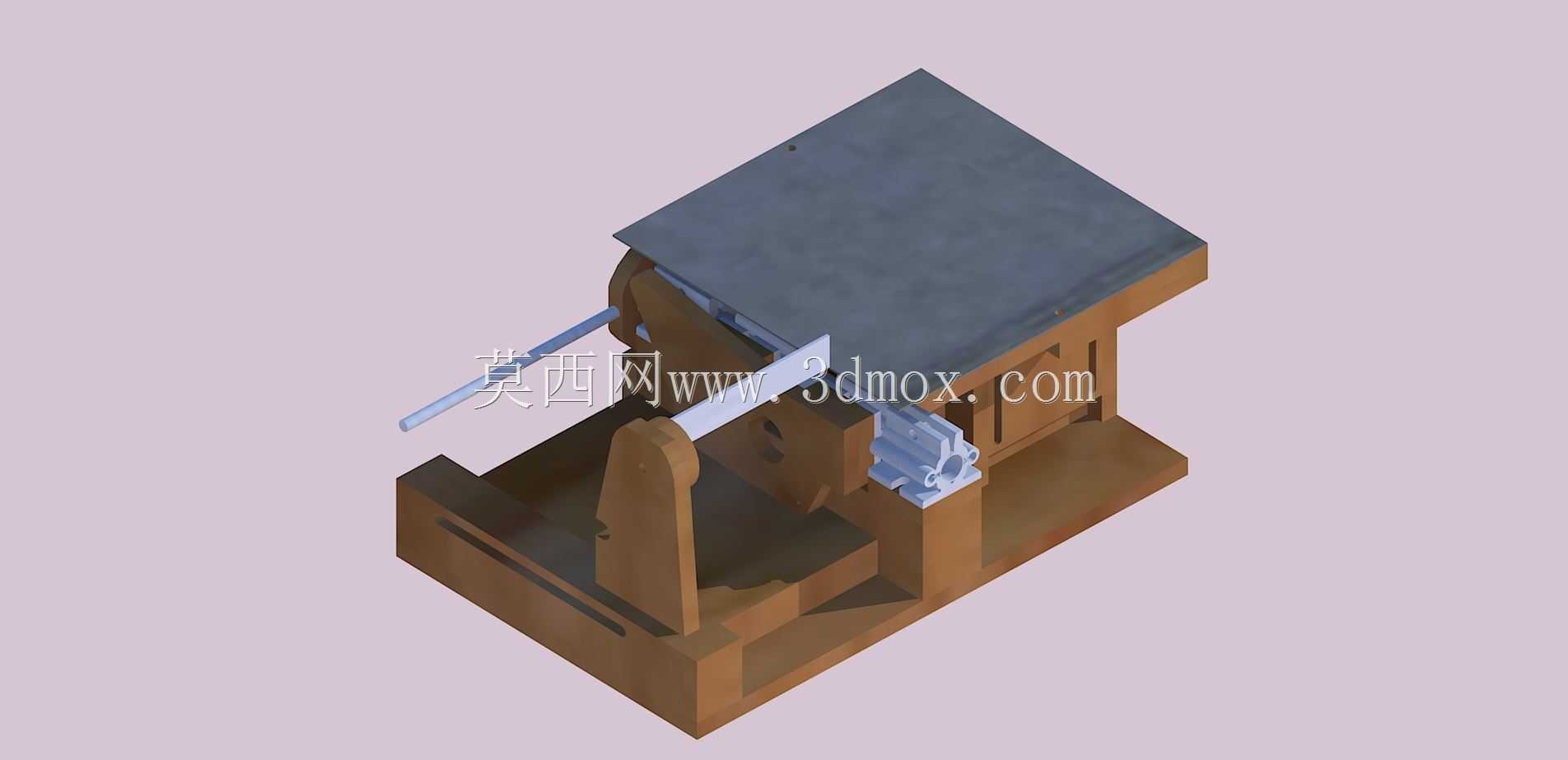

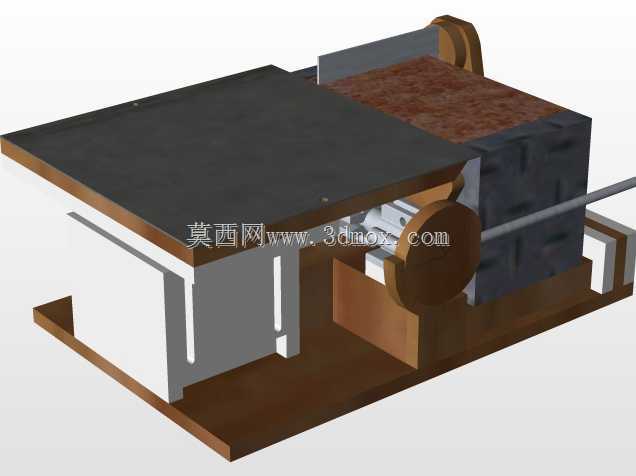

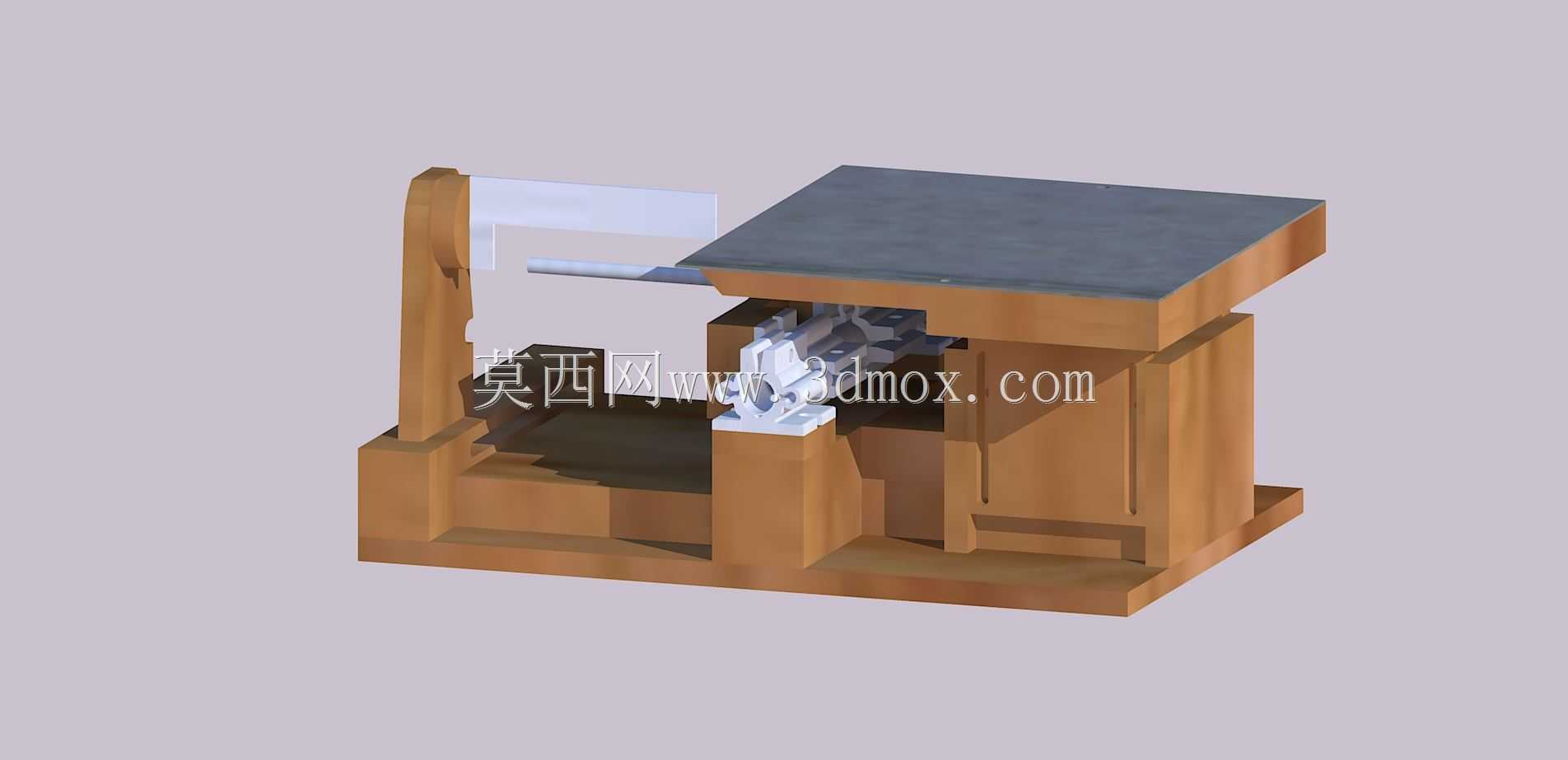

德克斯特手动磨床原型结构设计

　　这款手动磨床原型的结构设计，完全围绕小型机加工场景的实际磨削需求展开，适配个体维修工坊、小型五金加工点、职校实训车间这类没有大型自动化磨床的作业场景，可完成小型金属工件的平面磨削、刃口修磨、小尺寸零件端面精整这类加工任务，不需要复杂的电控布线，依靠手动操作即可完成进给与磨削动作，对作业场地的供电、空间要求极低，甚至可在流动维修作业场景中临时架设使用。从结构布局来看，整机采用床身底座一体化的承力设计，底座为带容屑槽的箱型结构，既可以承接磨削过程中产生的金属废屑与磨削液残留，也能依靠自身重量抵消手动操作时产生的倾覆力矩，不需要额外打膨胀螺栓固定地面，放置在平整的钢制工作台面上即可开展作业，安装边界仅需预留前后左右各两百毫米的操作空间，

　　满足手动摇杆操作、工件取放、废屑清理的操作余量即可。工作台采用高刚性铸铁平板结构，台面经过磨削精加工，平面度控制在每米0.02毫米以内，可通过配套的简易压板或者永磁吸盘固定待加工工件，工作台的横向进给依靠侧面的手轮驱动丝杠副实现，进给行程覆盖小型工件的常规磨削尺寸范围，手动进给的阻尼经过结构优化，操作时不会出现窜动或者卡顿，可精准控制每次进给的磨削量，避免单次进刀过大导致工件退火或者砂轮崩裂。磨头部分的设计采用悬臂式布局，砂轮主轴安装在可上下微调的滑台上，通过顶部的锁紧手柄可固定磨头的工作高度，适配不同厚度工件的磨削需求，砂轮的防护罩采用半包围结构，既可以阻挡磨削过程中飞溅的磨屑与砂轮碎粒，也不会干扰工件的装夹与观察磨削状态，

　　防护罩的开口角度经过反复校核，刚好覆盖砂轮非工作区域的全部范围，符合小型加工设备的安全防护要求。设计过程中优先考虑了零部件的易加工性与易维护性，所有的支撑结构件都采用常规板材焊接或者型材加工而成，没有复杂的异形曲面结构，普通的铣削、钻削设备即可完成全部零件的加工，后期维护时，砂轮的更换、丝杠的润滑、导轨间隙的调整都不需要专用工具，普通机修人员即可完成日常维保作业。整机的操作逻辑完全贴合一线操作工人的使用习惯，进给手轮的位置、锁紧手柄的排布、砂轮启停的控制开关都设置在操作人员站立时手可轻松触及的范围内，长时间操作也不容易产生疲劳，针对手动磨削的作业特点，结构上特意增加了进给阻尼调节机构，操作人员可根据自己的操作习惯调整手轮的转动阻尼，

　　避免进给量失控导致的工件报废。从安装适配性来看，整机的重心集中在底座中心位置，即使在工作台移动到行程极限位置时，整机的重心投影也完全落在底座支撑面范围内，不会出现侧翻风险，对放置台面的承重要求不高，普通的重型工作台即可满足承重需求，不需要专门制作混凝土基础。磨削作业时产生的振动通过底座与台面之间的接触自然衰减，不需要额外加装减震垫，即可保证磨削过程中的稳定性，加工出的工件表面粗糙度可满足普通零件的精加工要求，适配小型零件的小批量修配、刀具刃磨、非标零件端面修整这类常见的机加工作业需求，弥补了大型磨床无法覆盖的零散、小批量、临时磨削作业的场景缺口。
