可拓展四轴小型数控加工样机结构

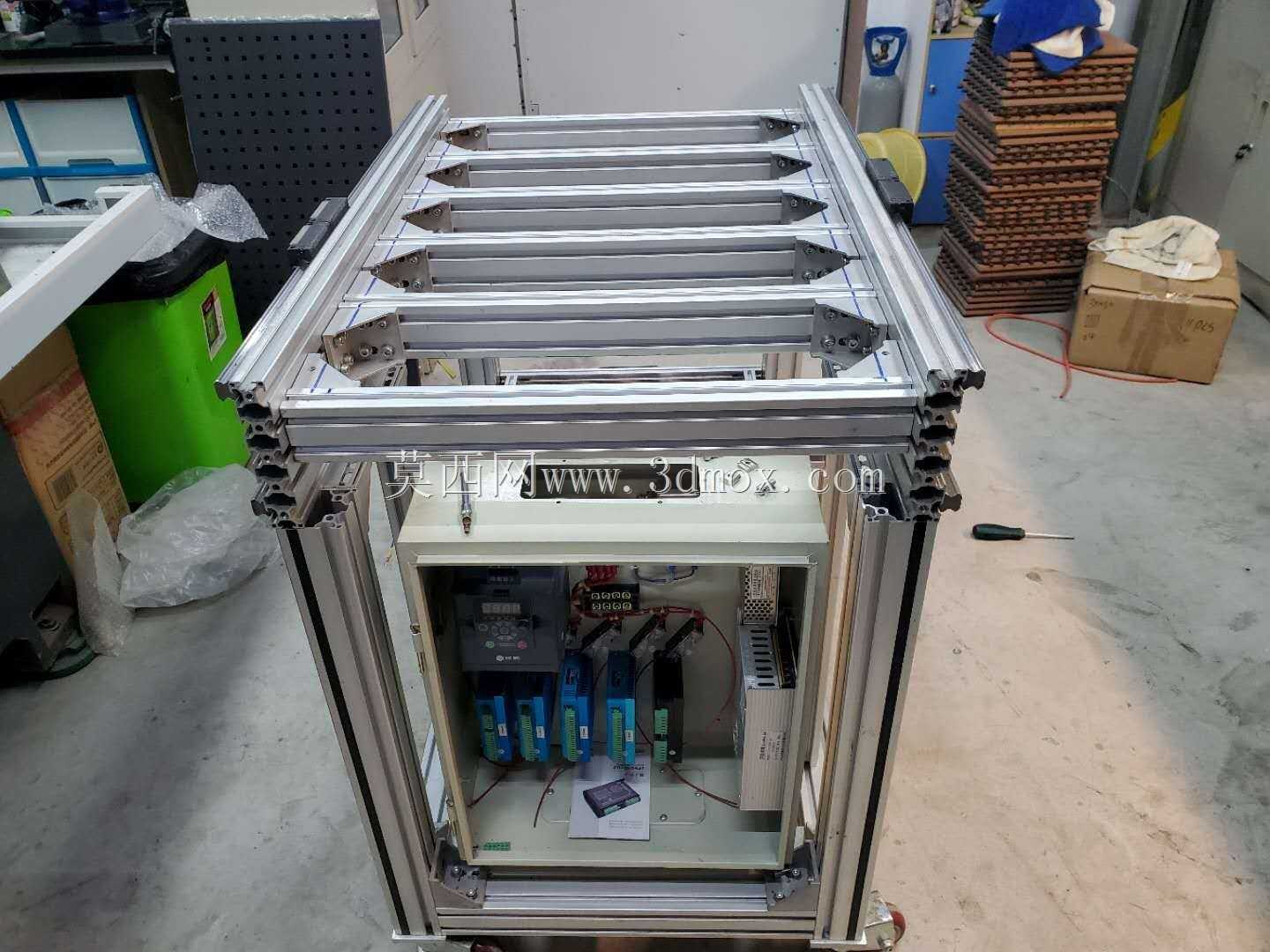

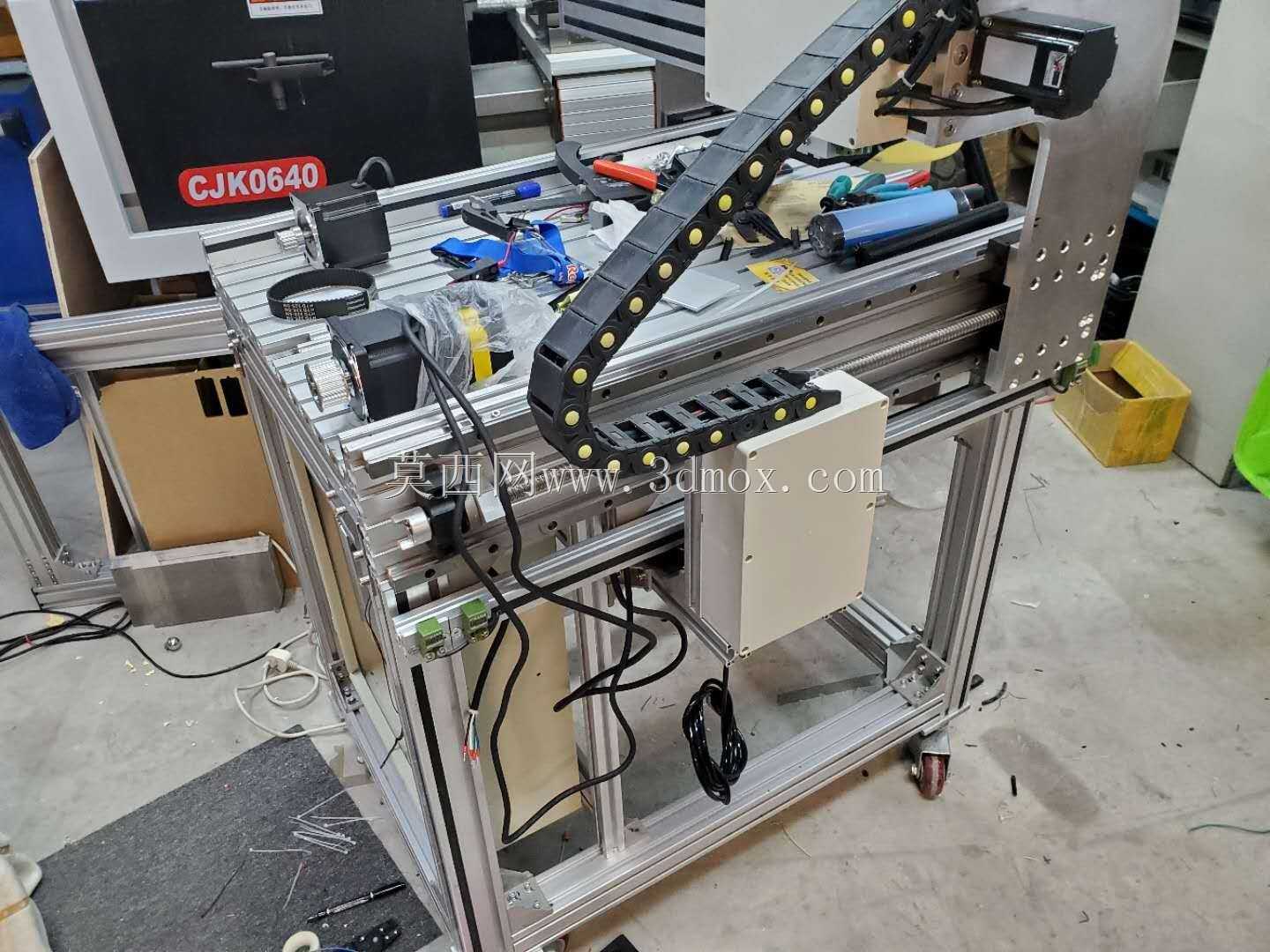

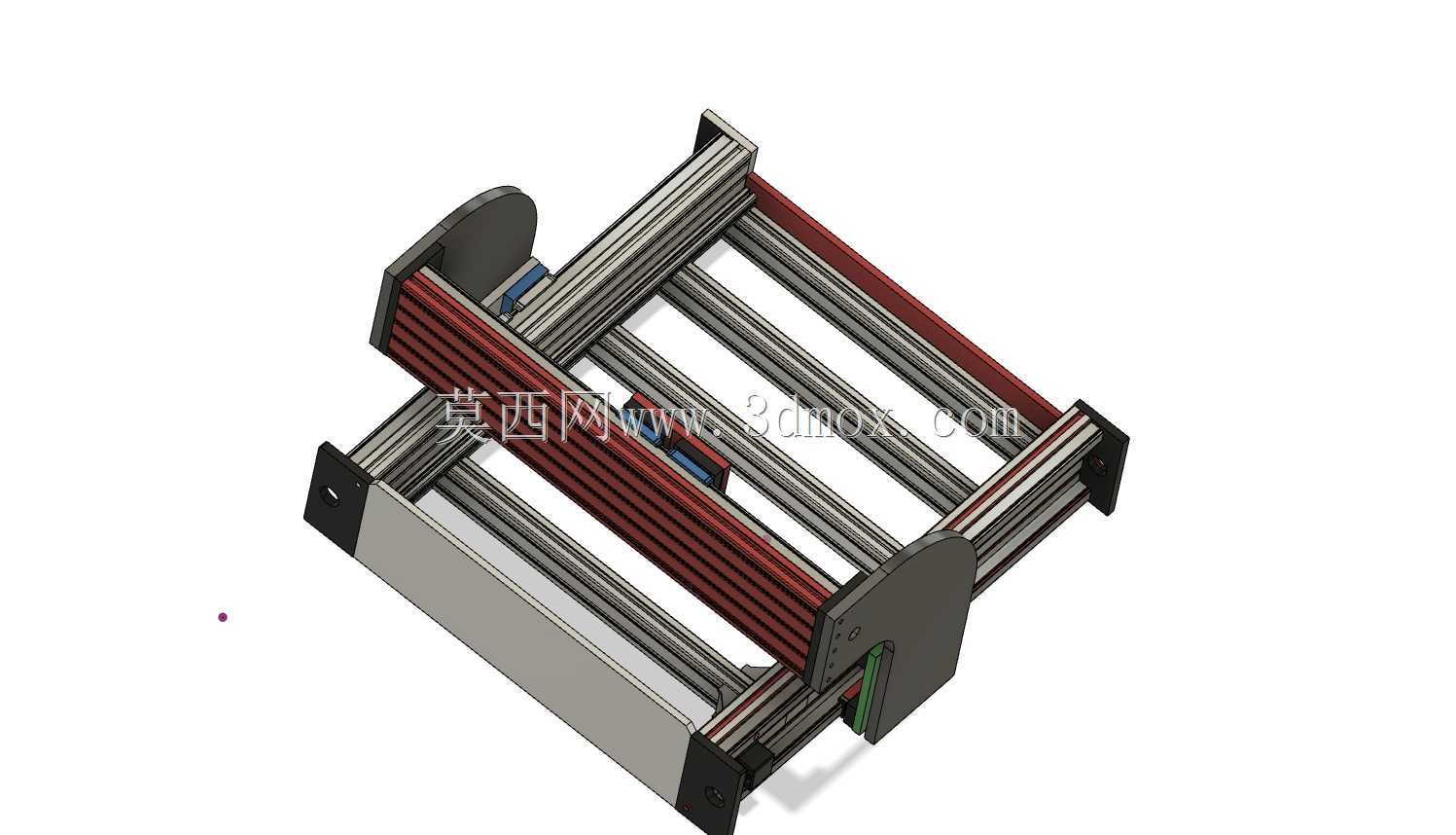

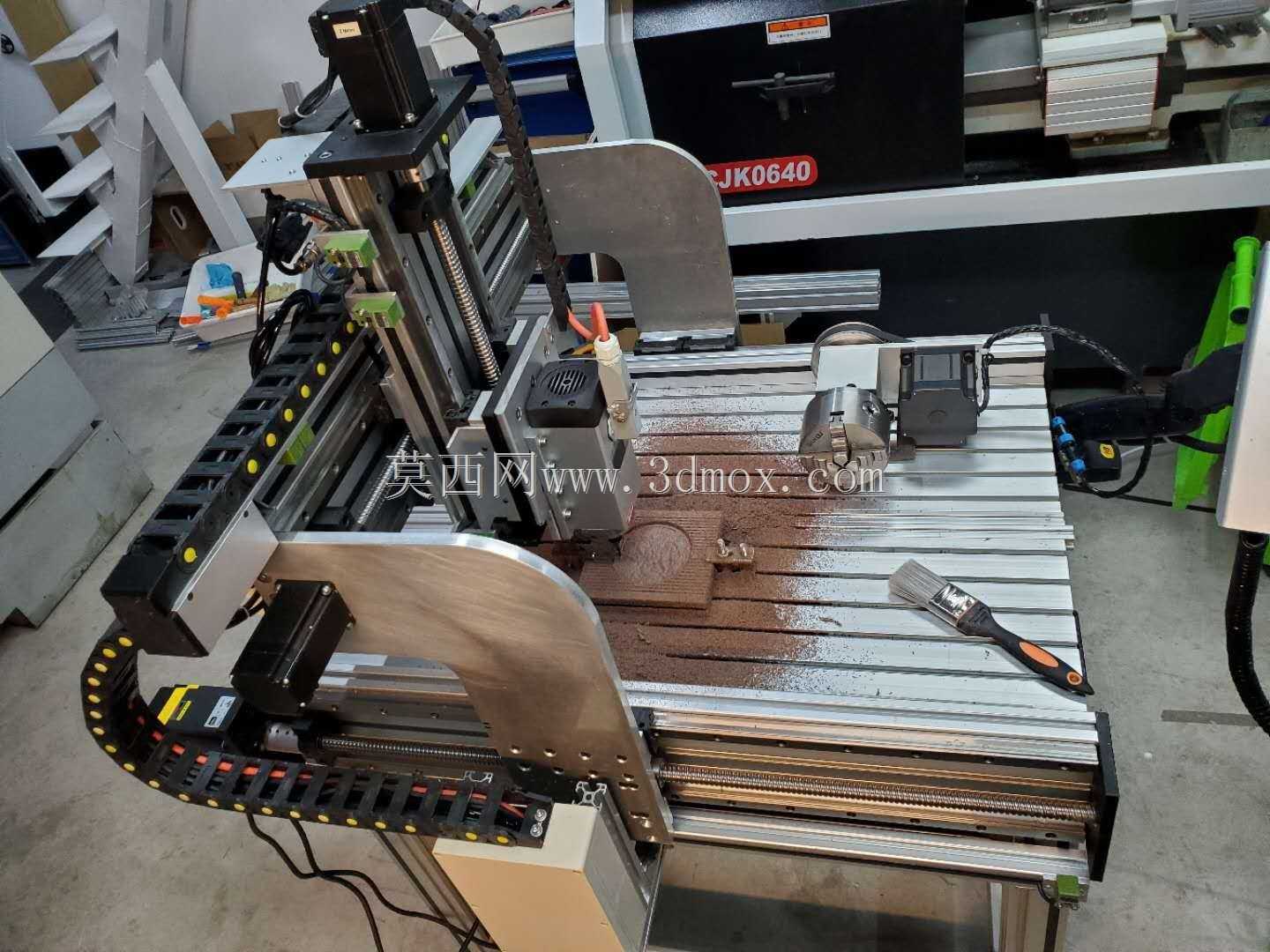

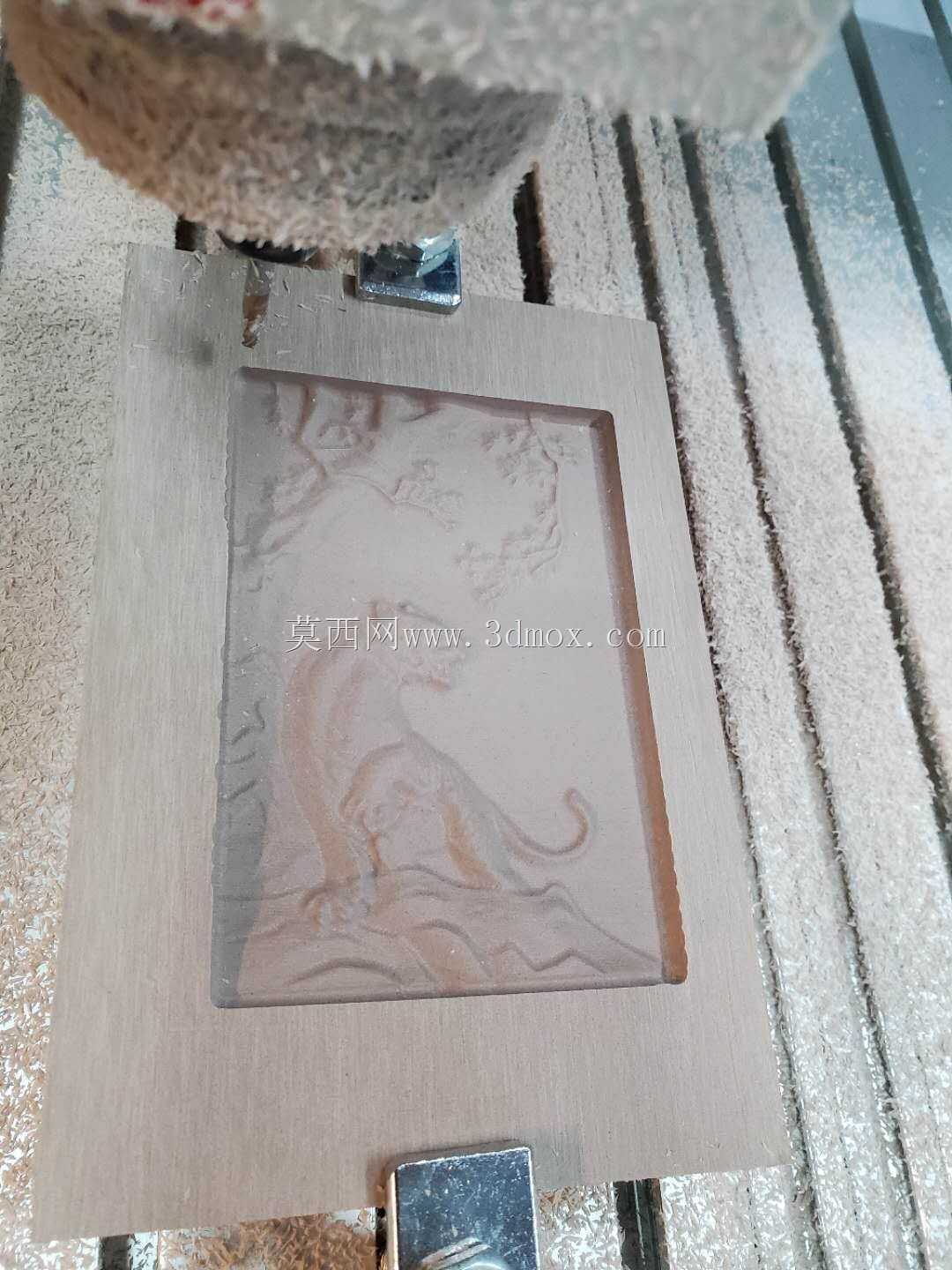

　　这款小型数控加工样机的设计初衷，是面向小尺寸精密零件的试制、教学实训以及个人工坊的轻量加工场景，区别于工业级大型数控设备的厚重配置，整体框架在初始设计阶段就预留了足够的拓展冗余，从最初的单主轴三轴加工构型，经过多轮迭代调整，逐步拓展出双机并行的布局潜力，目前已完成四轴联动结构的改造适配，能够覆盖平面铣削、钻孔攻丝、小型回转体零件的复合加工需求。从结构布局来看，样机的底座采用整体式焊接框架搭配筋板补强设计，在控制整体重量的同时保证了加工过程的刚性，避免高速走刀时产生共振影响加工精度，安装边界的地脚位置预留了标准的调节螺栓孔位，可直接固定在常规的工业工作台面上，不需要额外制作专用安装基础，适配小空间场地的部署需求。

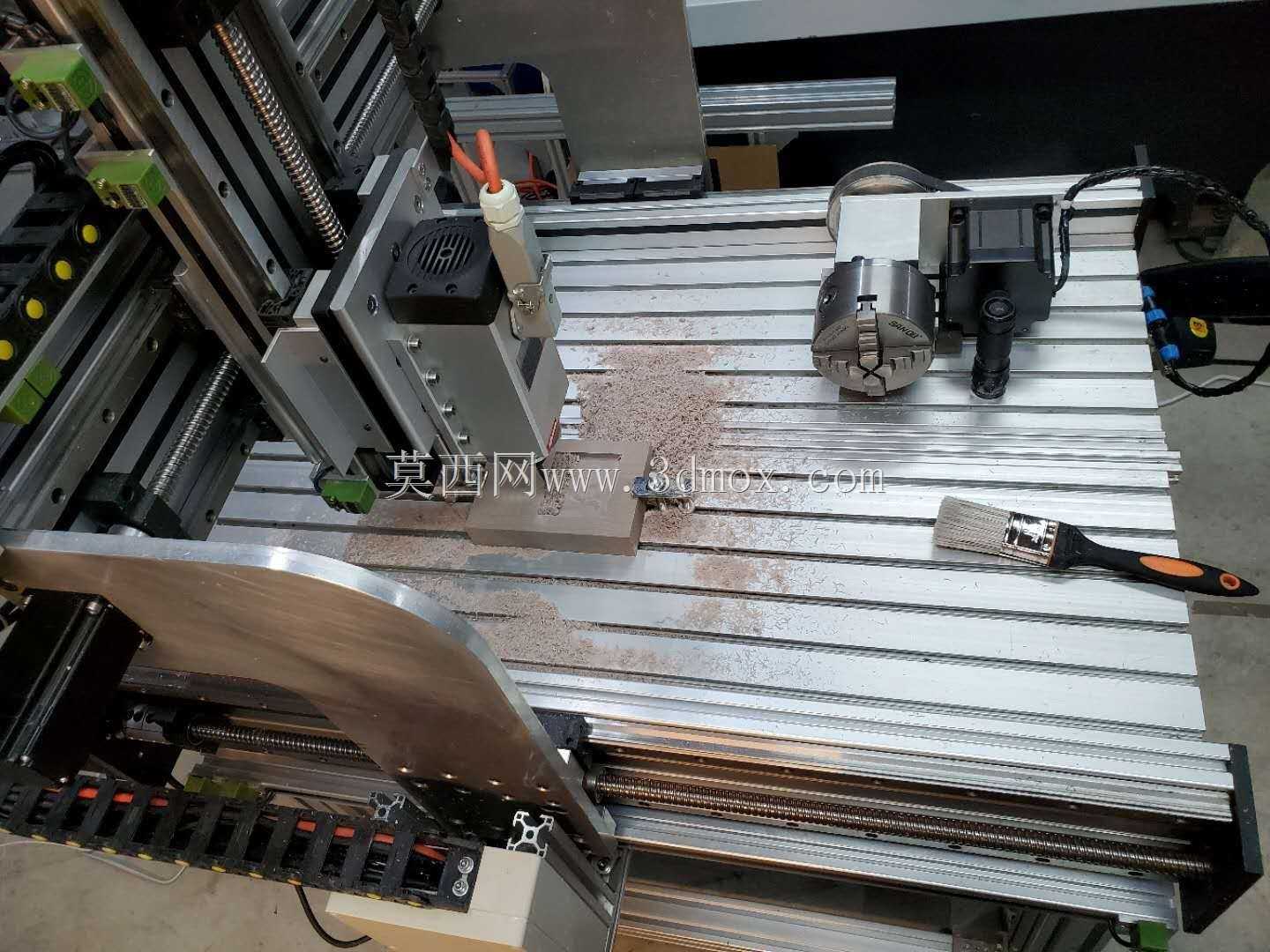

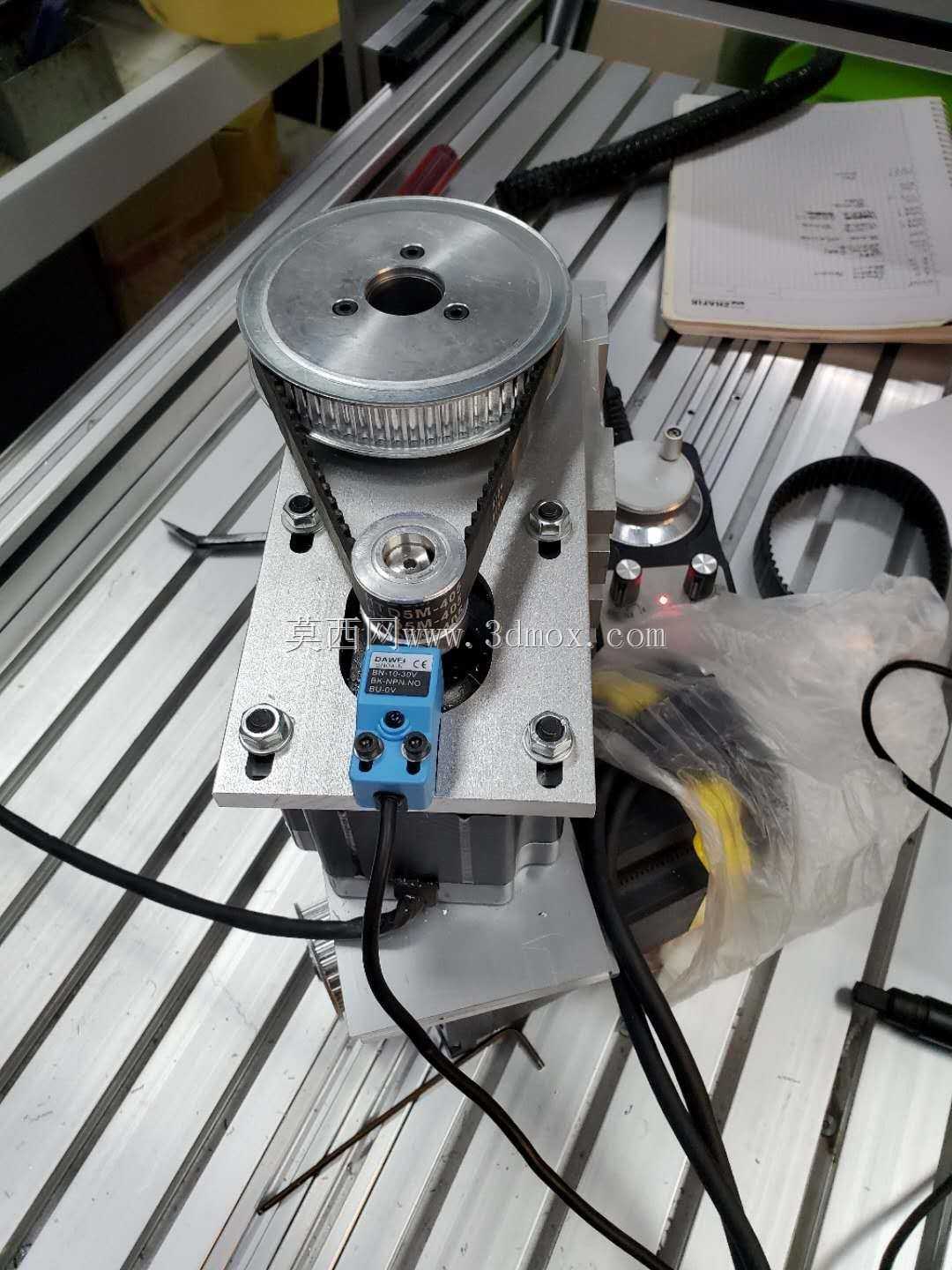

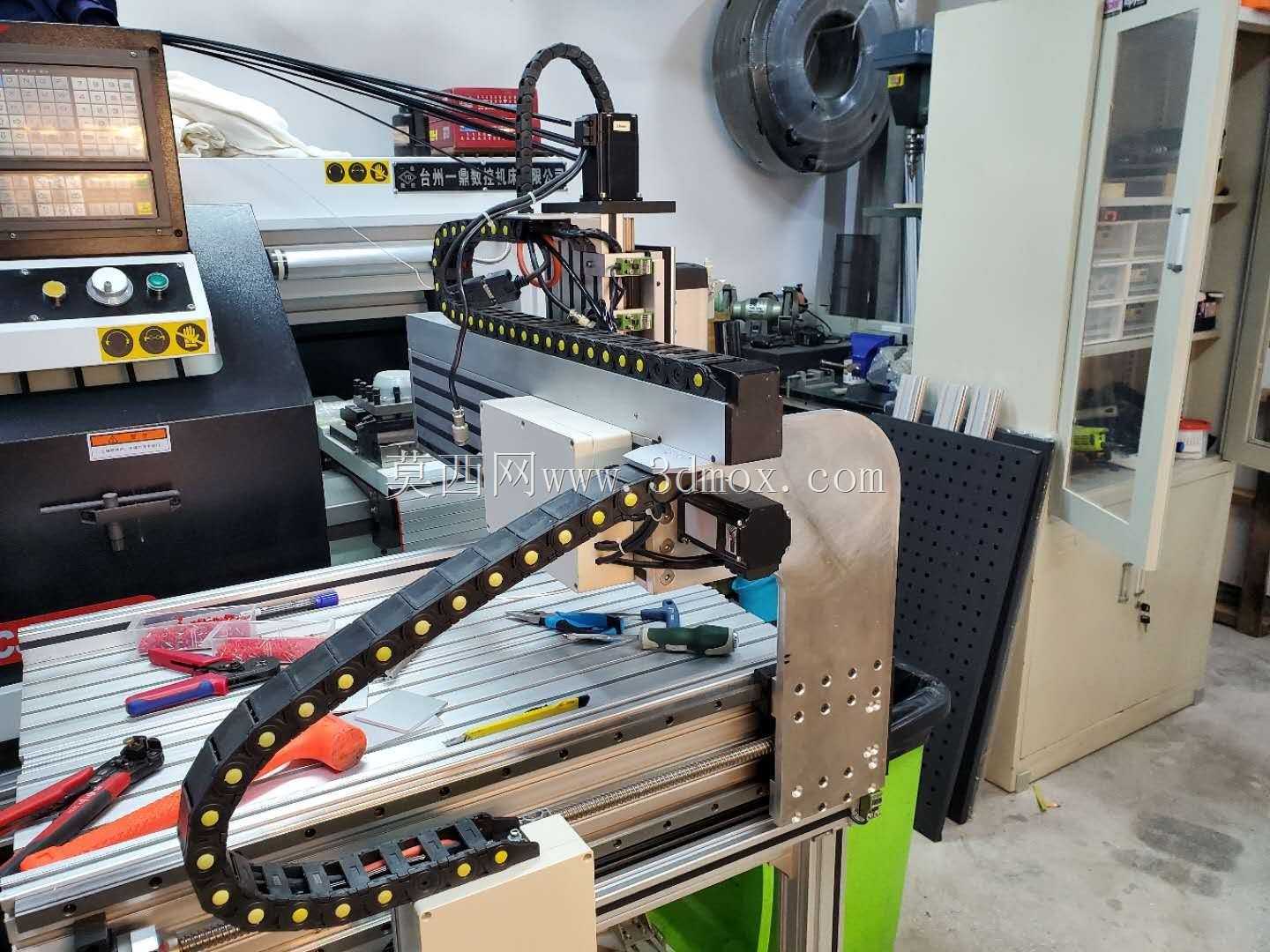

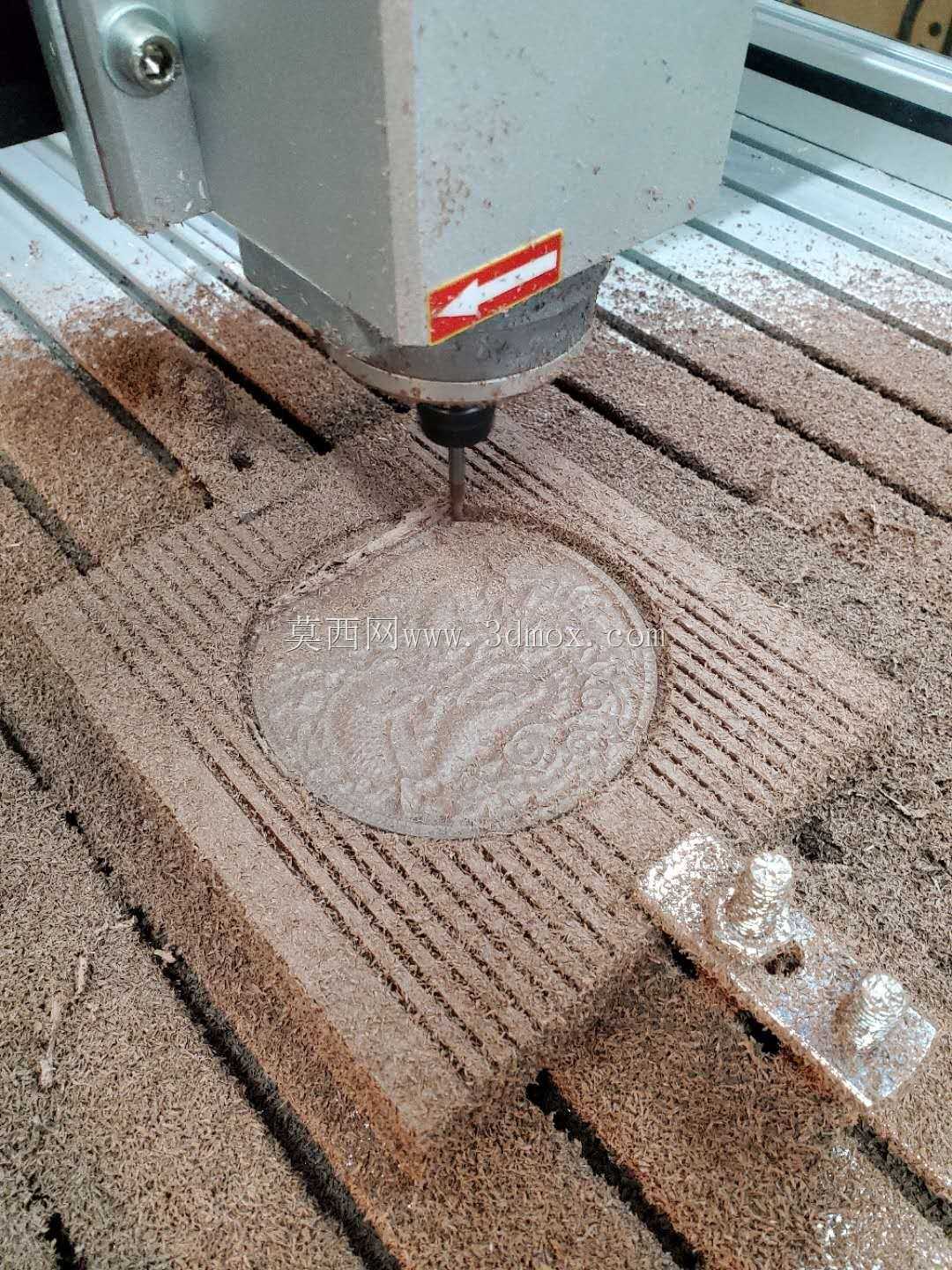

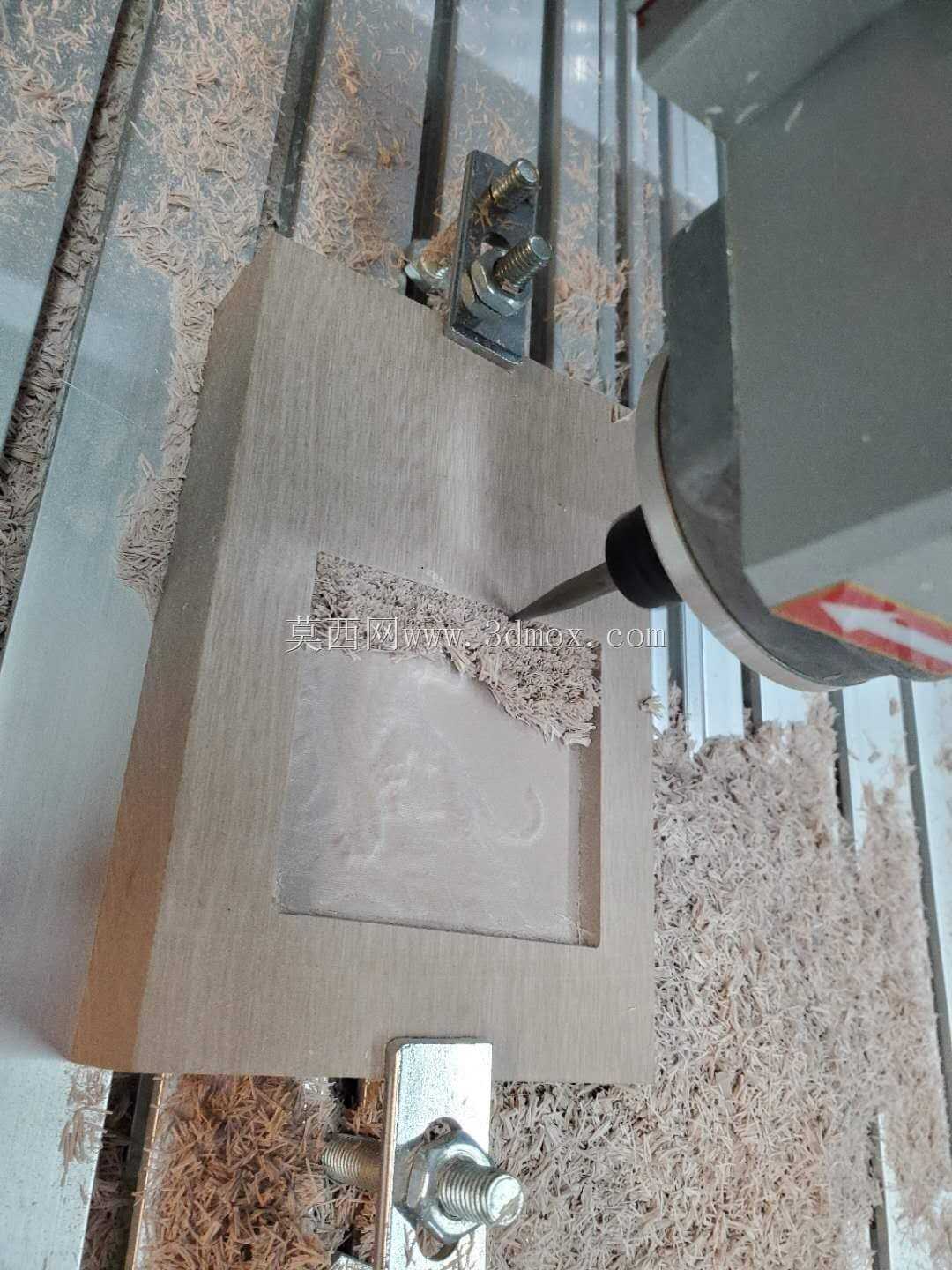

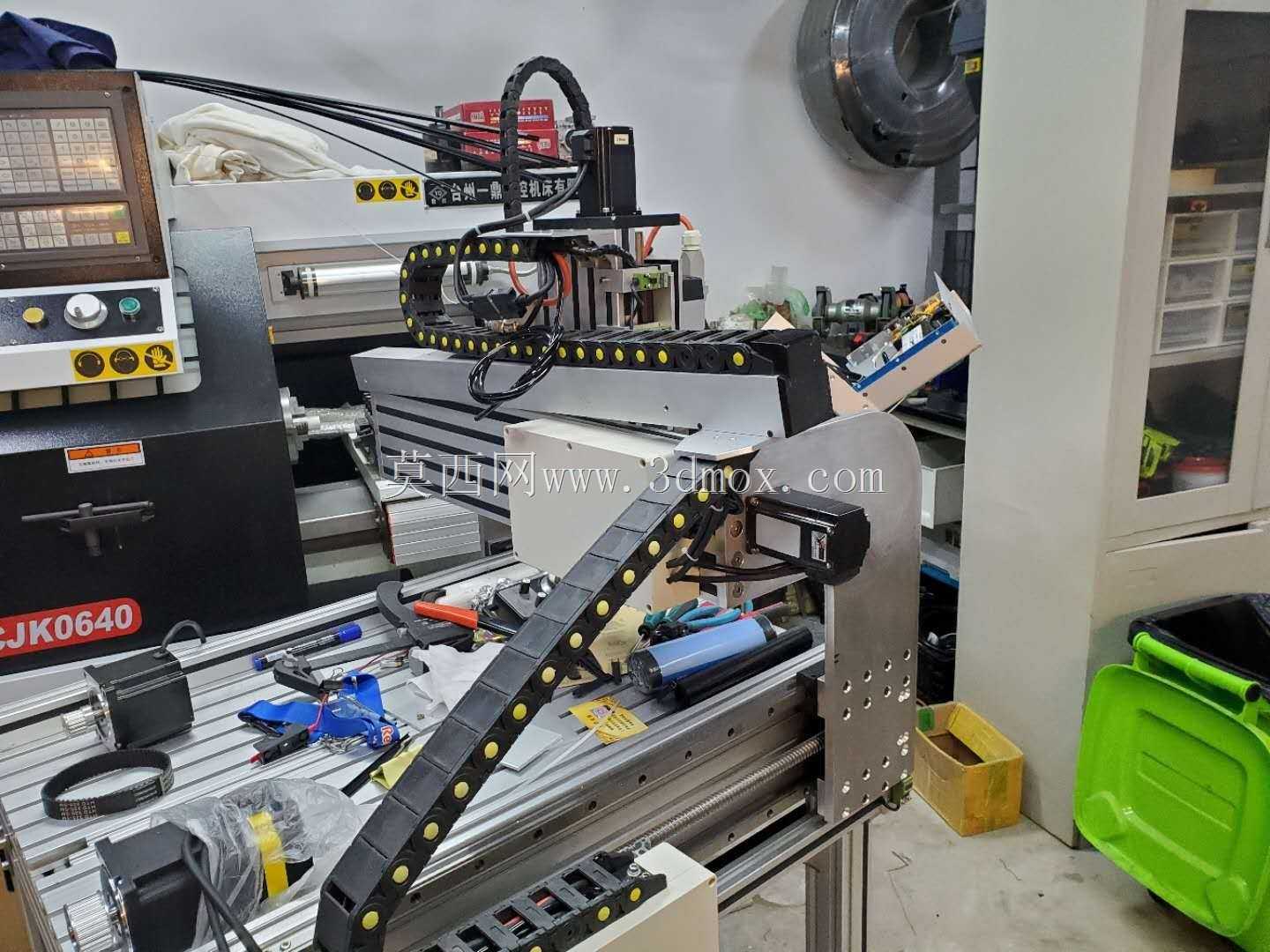

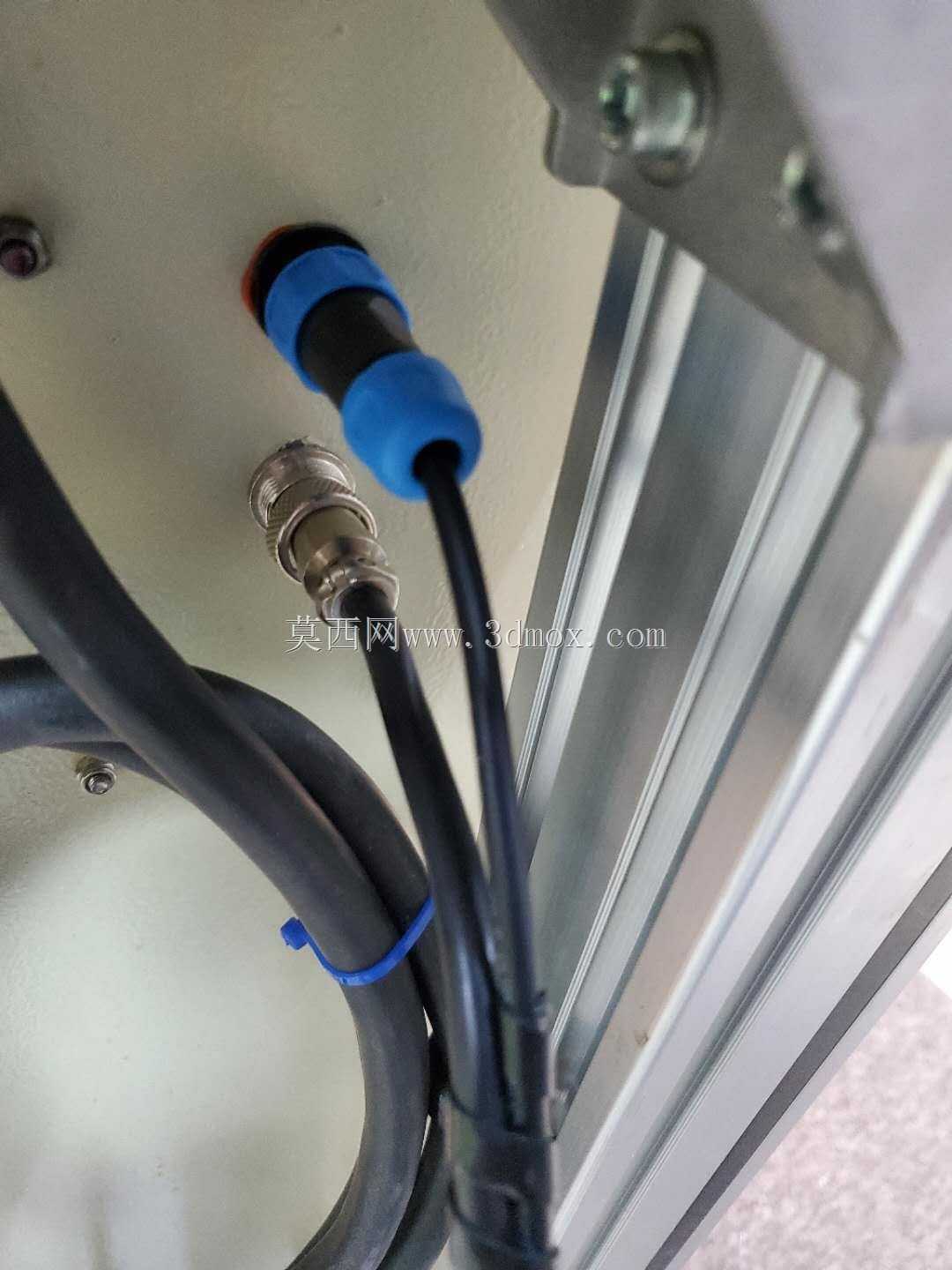

　　横向的X轴行程覆盖了常规小型零件的加工范围，Y轴采用双导轨支撑的布局，滑块与导轨的配合间隙经过预紧调整，保证移动过程中的直线度，Z轴的滑枕部分做了减重处理，搭配配重结构平衡主轴单元的重量，减少伺服电机的负载波动。四轴改造的部分是在原有工作台的基础上加装了回转分度单元，回转单元的安装接口与原有工作台的T型槽完全兼容，不需要对原有框架做破坏性改动即可完成加装，回转轴线与X轴的平行度在装配时通过打表调整控制在0.02mm以内，能够满足小型圆柱凸轮、异形回转件的四轴联动加工要求。设备的电气走线全部采用拖链内置布置，避免加工过程中切屑、切削液对线路造成磨损，主轴单元采用高速电主轴配置，转速覆盖从轻金属加工到工程塑料切削的常用区间，

　　冷却系统采用外置的切削液喷淋管路，喷嘴位置可根据加工位置灵活调整，切屑收集区域在底座前部预留了抽屉式收纳空间，方便日常清理维护。在设计迭代过程中，最初的单机构型受限于加工行程和功能覆盖，无法满足多工序并行加工的试制需求，因此在框架拓展时将整体床身的长度做了延伸，预留出第二组主轴和移动轴的安装位置，可根据实际使用需求快速搭建双工位的加工布局，两台独立的加工单元可共享一套冷却和电控系统，进一步降低小批量加工场景下的设备投入成本。从实际使用的角度出发，这款样机的操作维护门槛较低，所有的传动部件都预留了润滑注油口，日常保养不需要拆解大量结构件，导轨的防护采用伸缩式钢板护罩，能够有效阻挡切屑进入导轨配合面，延长传动部件的使用寿命。

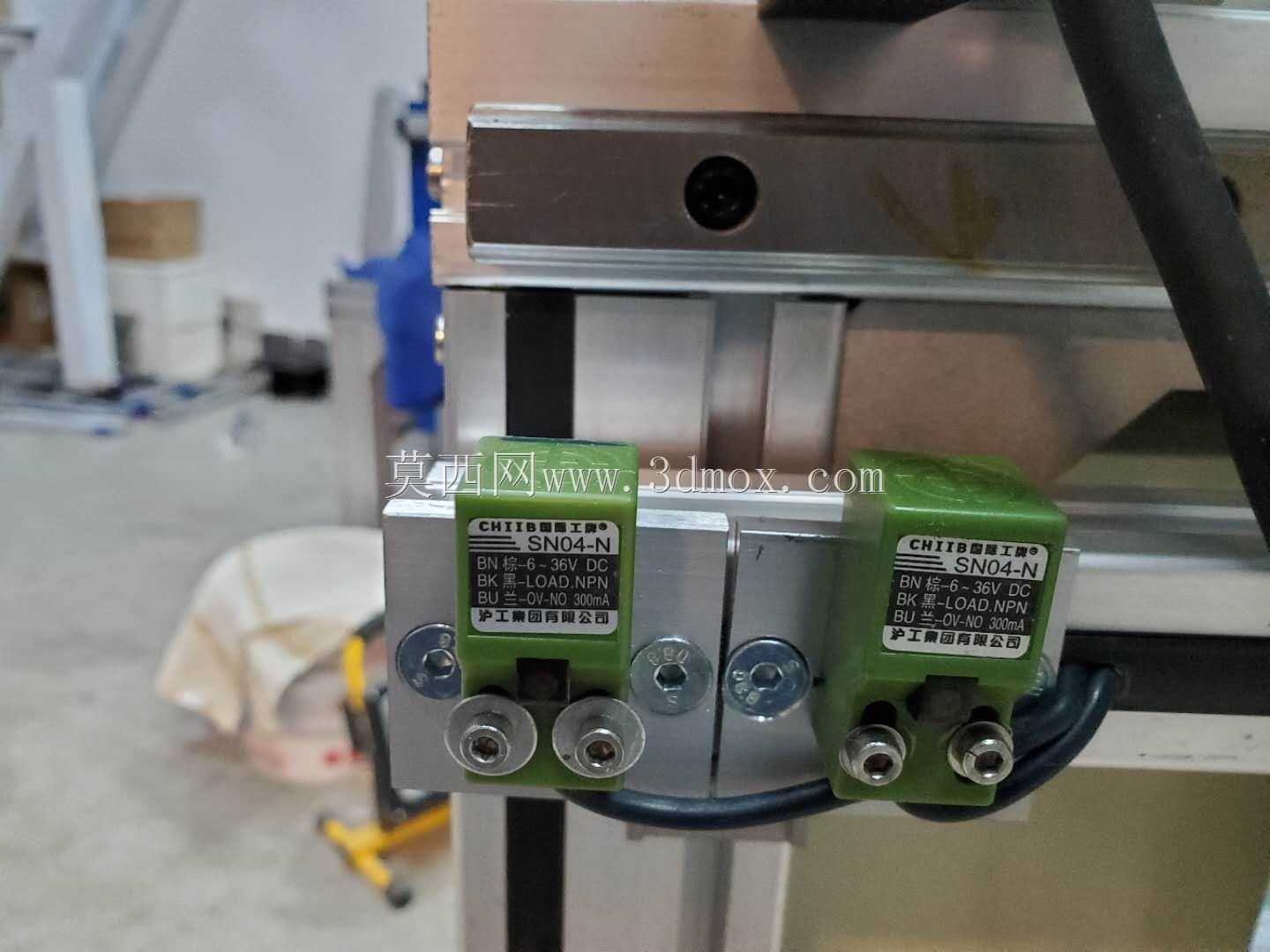

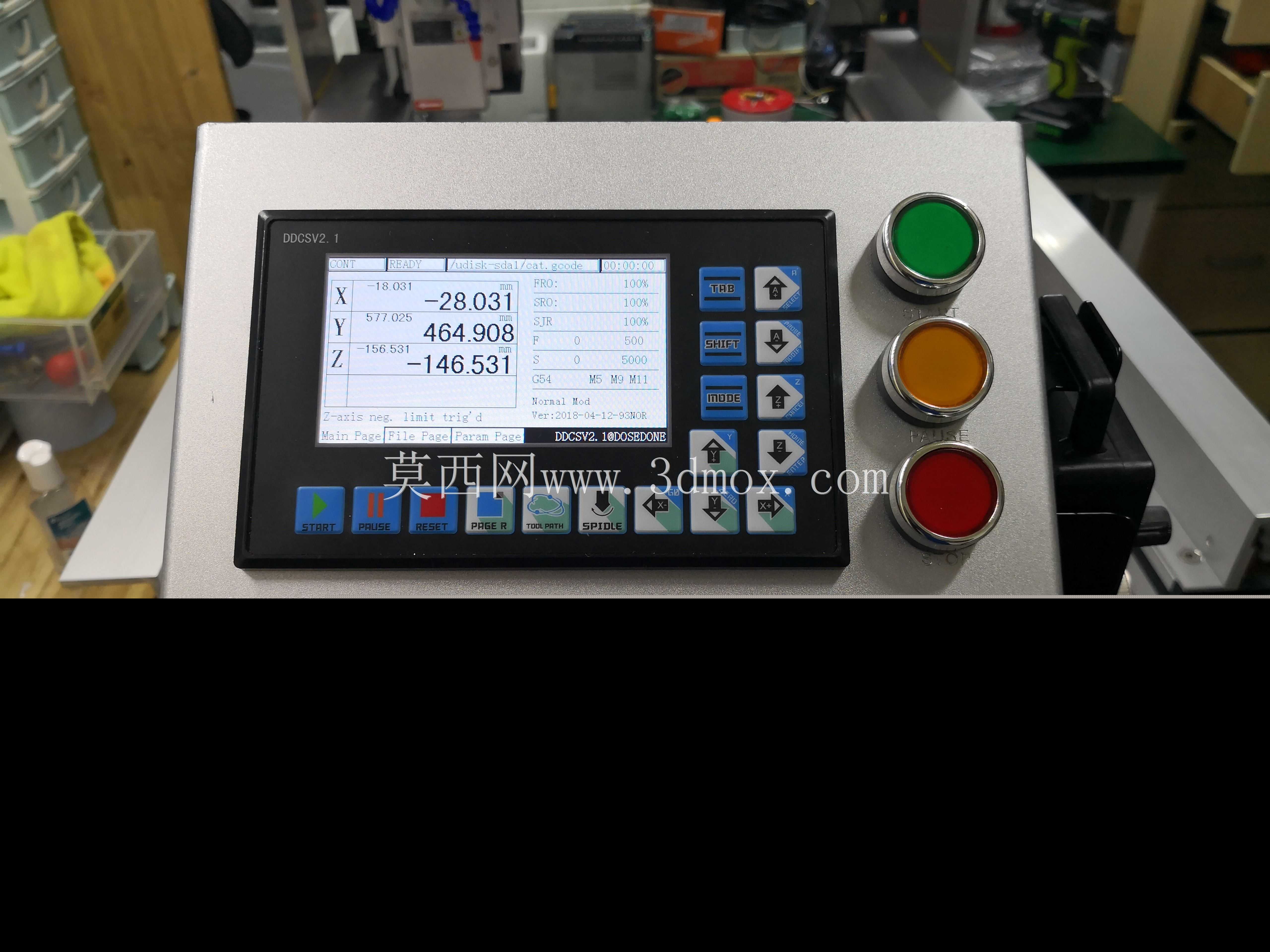

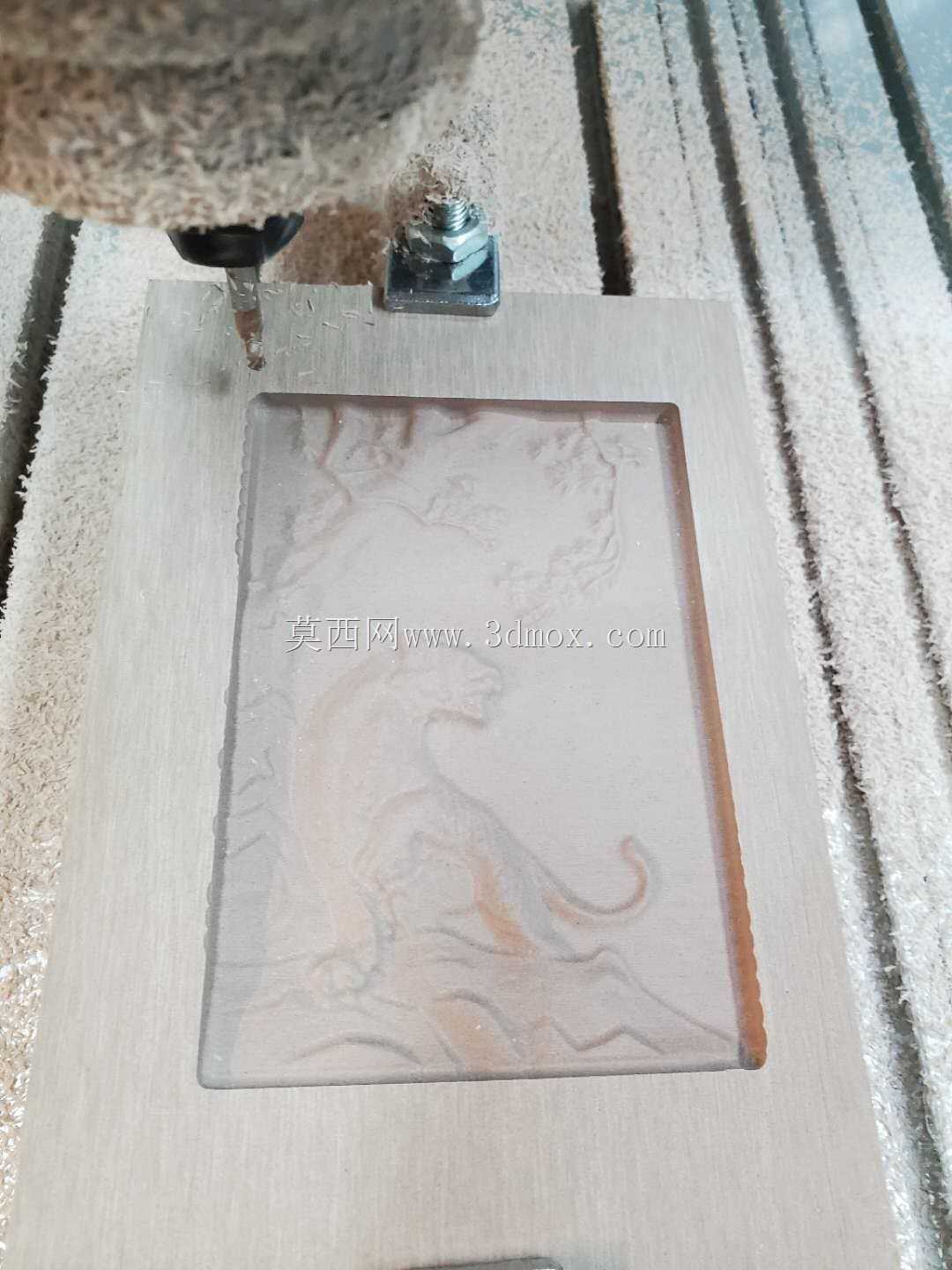

　　针对教学场景的使用需求，设备的整体操作高度做了人性化调整，符合站立操作的人机工程学要求，急停按钮布置在设备前部的显眼位置，出现异常情况时可快速触发停机，保障操作安全。在加工精度保持性方面，所有的丝杠支撑端都采用成对安装的角接触轴承，预紧量经过精确计算，抵消丝杠热伸长带来的精度误差，各轴的回零参考点采用硬限位加光电开关的组合配置，重复定位精度能够满足小型精密零件的试制要求。
