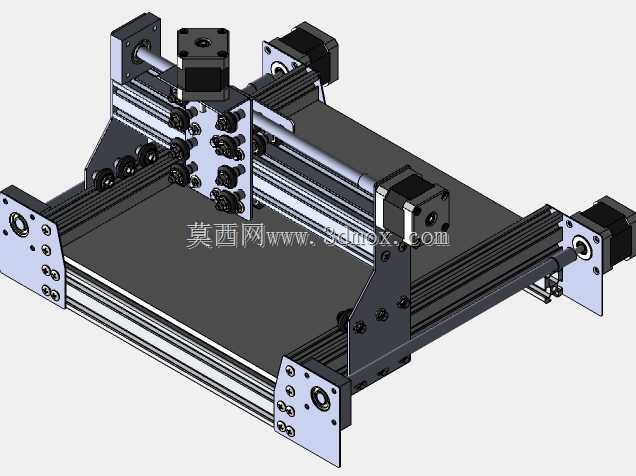

桌面级PCB加工数控铣削钻孔设备

　　这款桌面式数控加工设备，核心定位是小批量PCB样板的快速加工场景，适配电子研发工作室、高校电子实验室、个人创客的线路板制作需求，可替代传统化学蚀刻工艺，减少废液处理环节，缩短样板制作周期。设备可完成PCB基材的轮廓铣削、过孔钻孔、外形切割工序，在搭载对应功能附件的前提下，还可拓展锡膏涂布、SMD元件拾取的辅助功能，覆盖小批量线路板从基板成型到表面贴装前的多道工序需求。

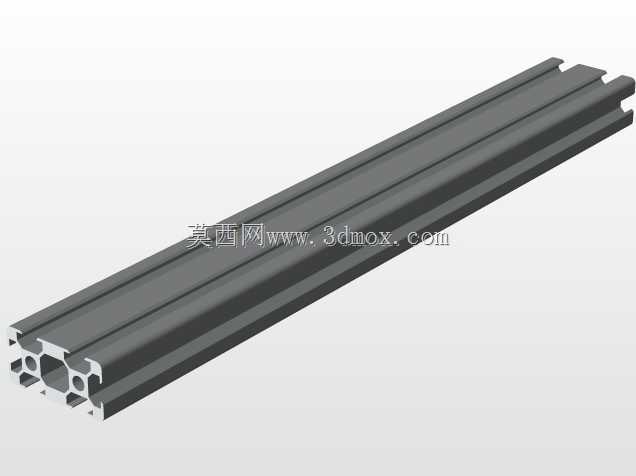

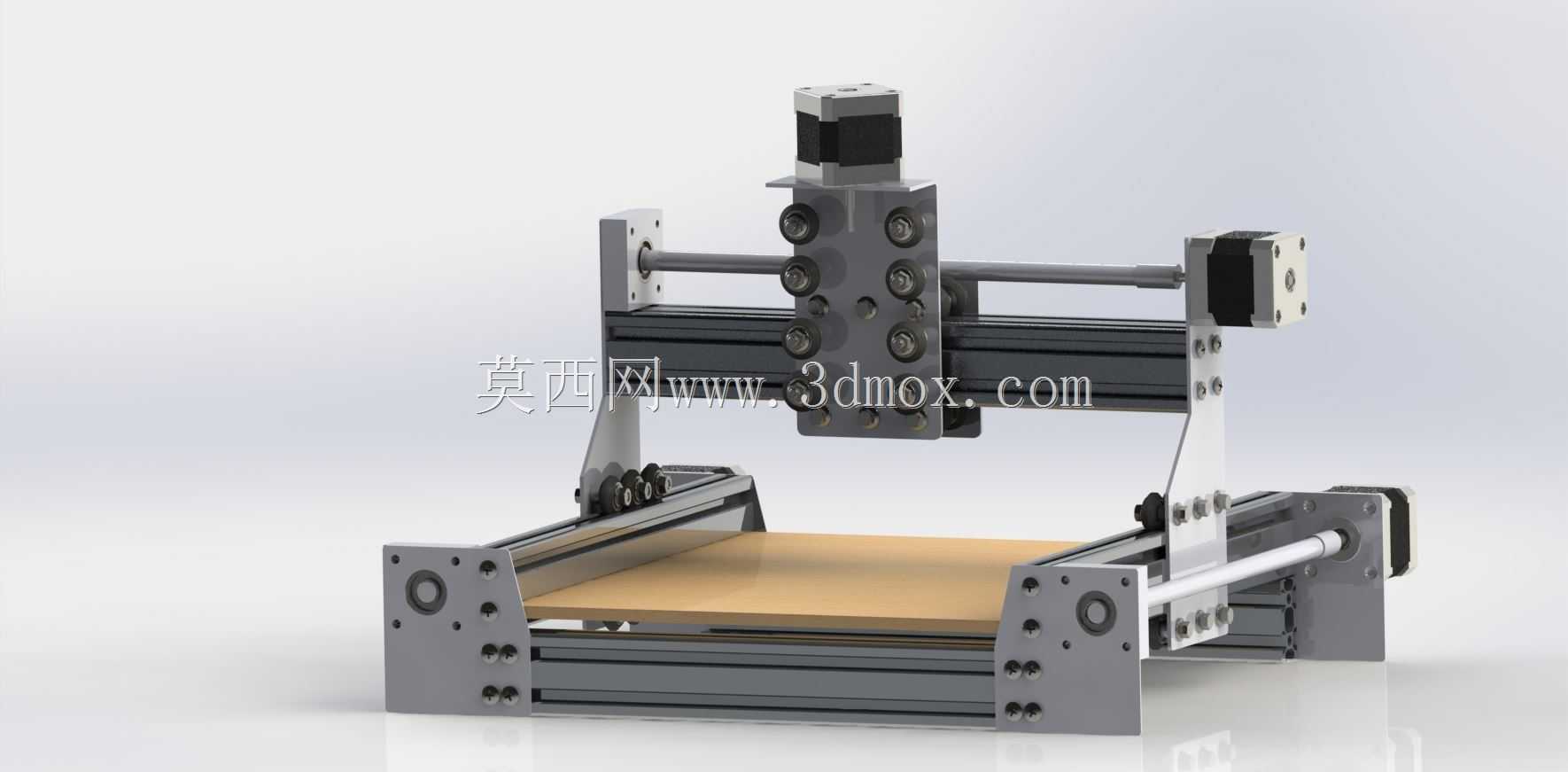

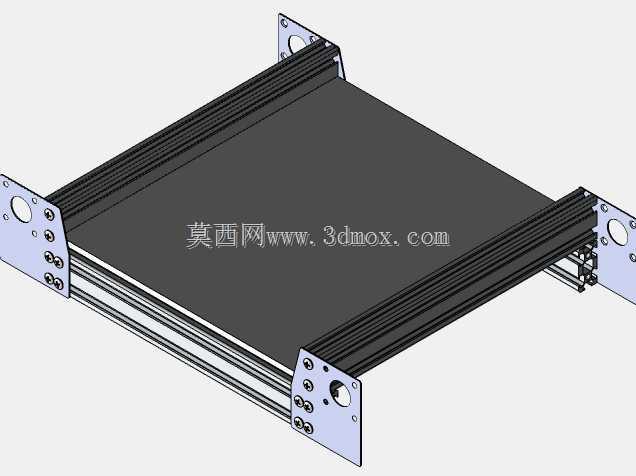

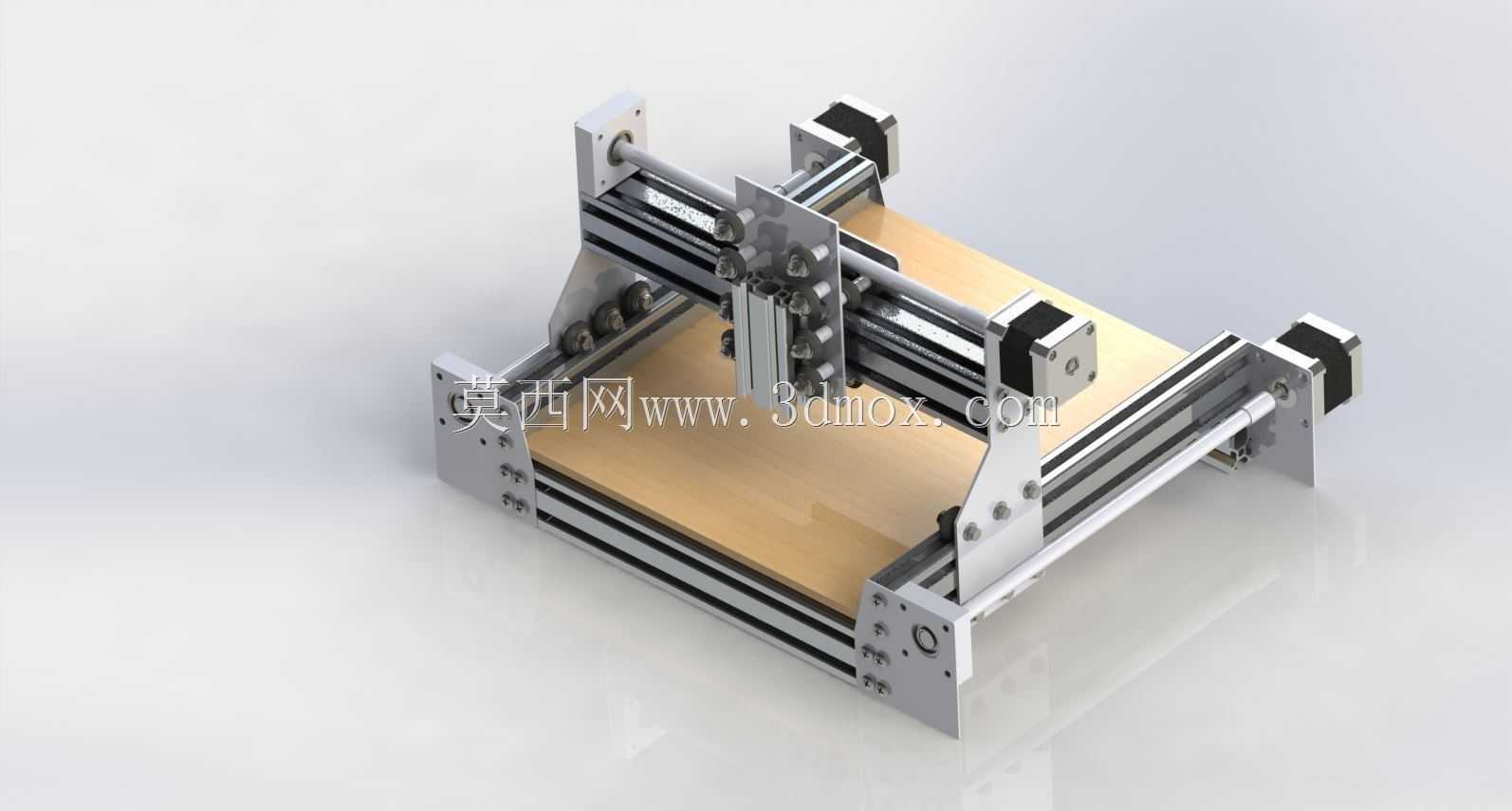

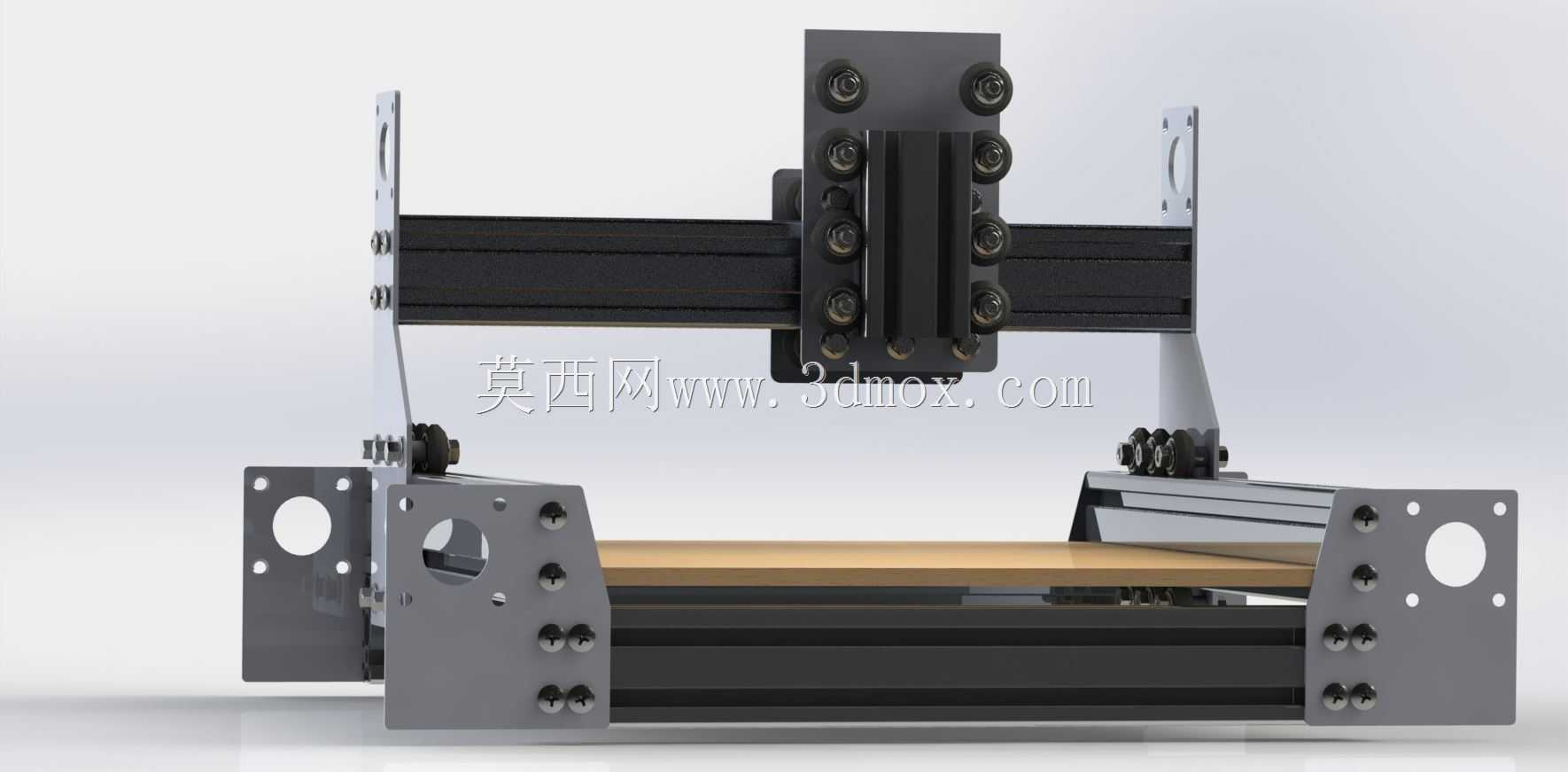

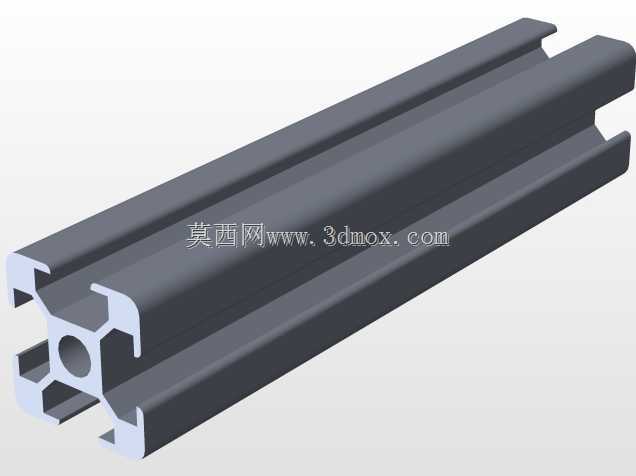

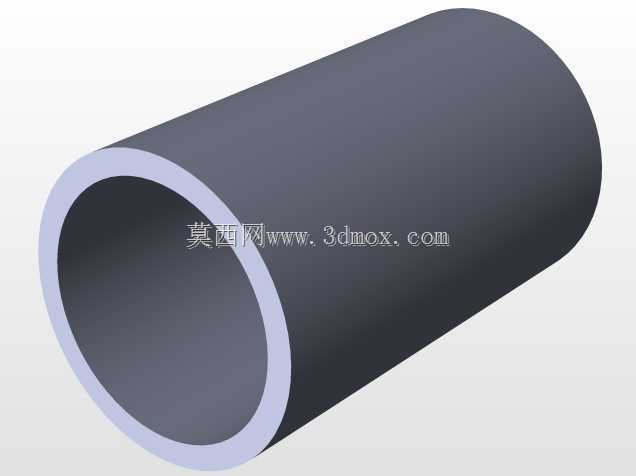

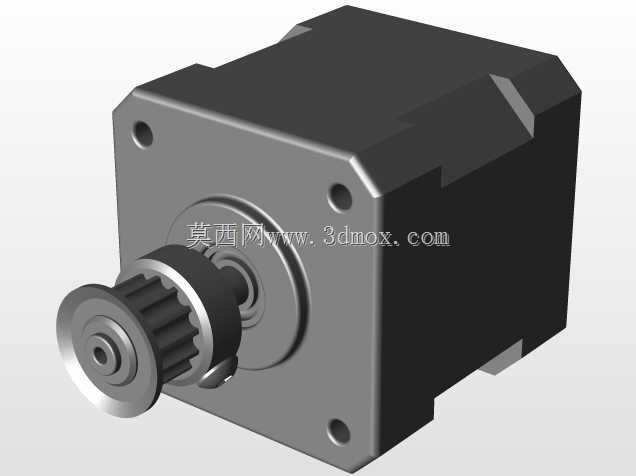

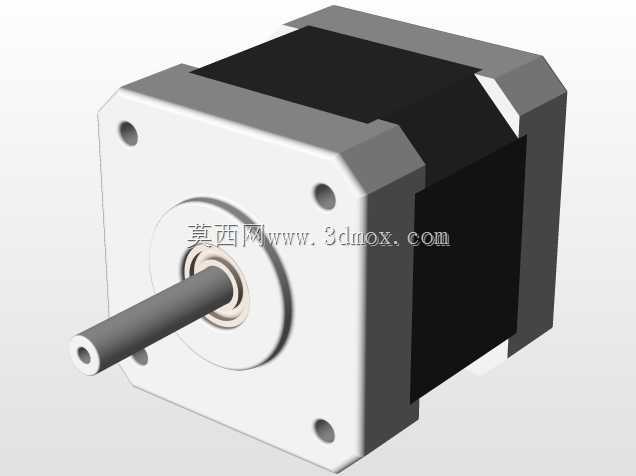

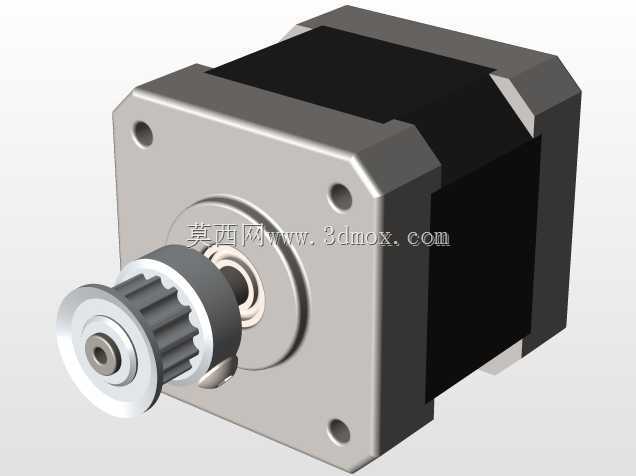

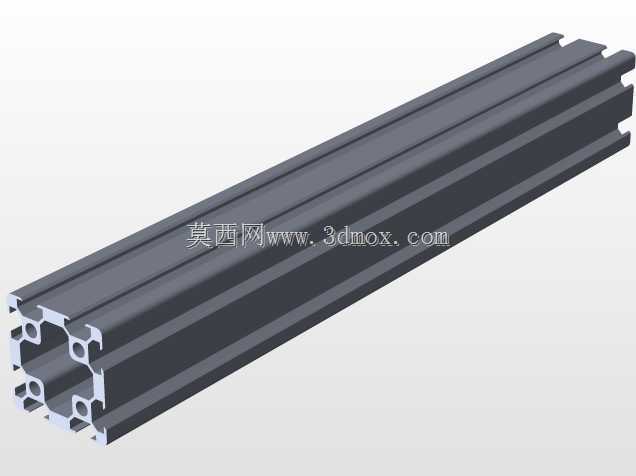

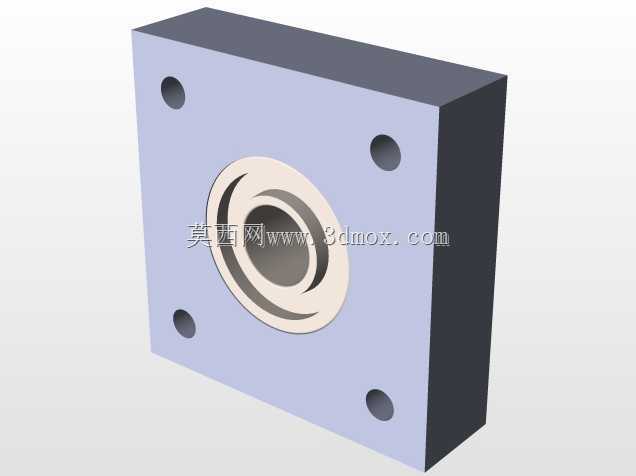

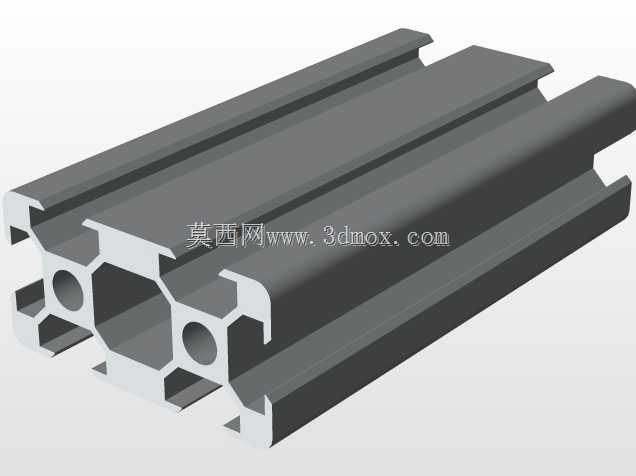

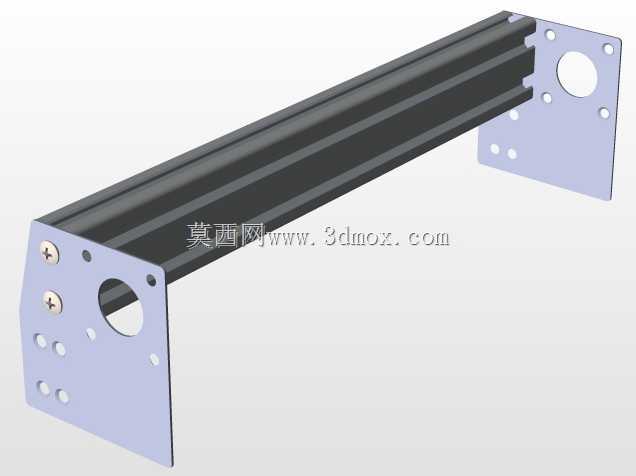

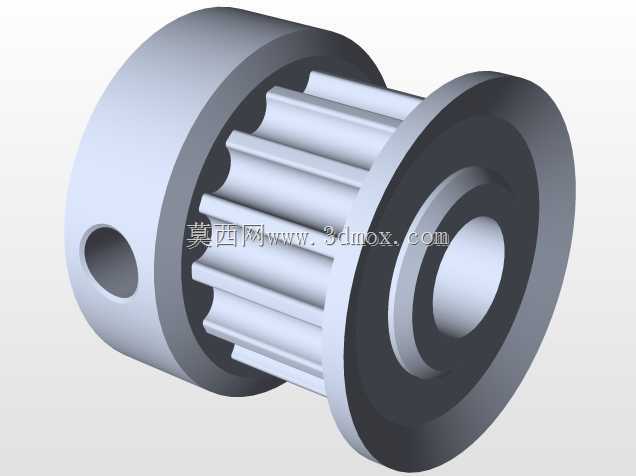

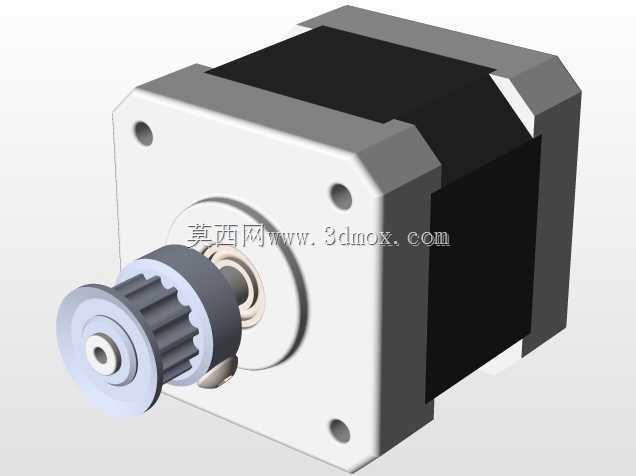

　　整体结构采用铝型材搭建主体框架，搭配线性光轴作为传动导向部件，兼顾结构刚性与组装便捷性，所有结构件均采用通用标准机加工零件，无需特殊定制非标部件，可在常规机械加工条件下完成所有零件的制作，大幅降低整机的制造成本与组装门槛。运动系统采用三轴联动布局，X轴负责加工头的横向移动，Y轴搭载加工平台完成纵向进给，Z轴带动加工主轴完成垂直方向的进刀与抬刀动作，各轴均通过步进电机配合同步带或丝杠传动，可满足PCB加工所需的进给精度与运动速度要求。

　　加工区域的平台采用平整硬质板材作为承载面，可通过夹具或双面胶固定不同厚度的PCB覆铜板，适配常规厚度0.8mm-2mm的线路板基材加工，有效加工幅面可覆盖多数通用开发板、小型控制板的尺寸需求，无需额外拓展平台即可完成常规消费电子类控制板的全幅面加工。主轴部件采用高速直流主轴，可适配不同直径的PCB铣刀与钻头，满足0.2mm以上过孔钻孔、0.1mm以上线宽轮廓铣削的加工要求，加工过程中主轴转速可根据刀具直径与基材材质调整，避免基材烧糊或刀具崩断的问题。

　　设备的安装边界充分考虑桌面使用场景，整体占地面积不超过常规办公桌面的二分之一，整机重量控制在单人可搬运的范围内，无需额外做地基固定，放置在平稳的硬质工作台面上即可完成调平与使用，调平过程仅需调整平台四个角的支撑螺钉，配合百分表即可快速完成平台平面度校准，保证全幅面加工深度一致。结构设计上充分考虑维护便捷性，所有传动部件均外露在框架外侧，日常清洁、润滑、更换易损件无需拆解主体框架，导轨与光轴表面可直接擦拭清洁，同步带张紧机构设置在轴端位置，可徒手调整张紧度，无需专用工具。

　　在实际加工场景中，设备可直接导入PCB设计软件导出的Gerber文件生成加工路径，无需二次转换格式，加工路径可自动区分钻孔与铣削工序，自动切换对应加工参数，减少人工参数设置的出错概率。针对PCB加工的粉尘问题，设备可在主轴位置加装小型吸尘接口，连接常规桌面吸尘器即可收集加工产生的基材粉尘，避免粉尘飘散到工作环境中，也可减少粉尘附着在传动部件上加剧磨损的问题。整机的电气控制部件集中安装在框架侧端的控制盒内，接线布局规整，驱动器、控制板、电源模块均采用标准安装方式，故障排查与部件更换可快速完成，无需复杂的接线调试。

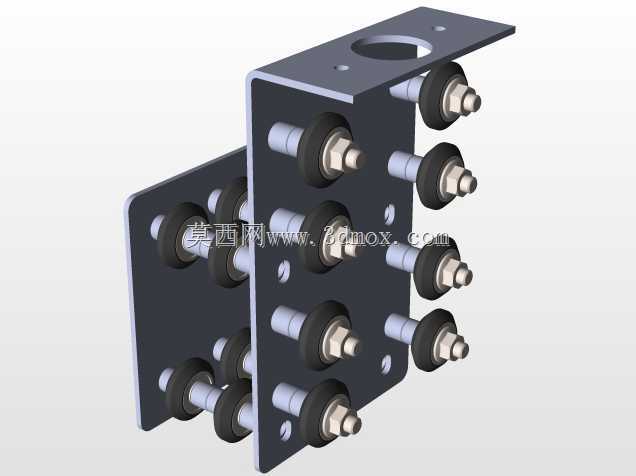

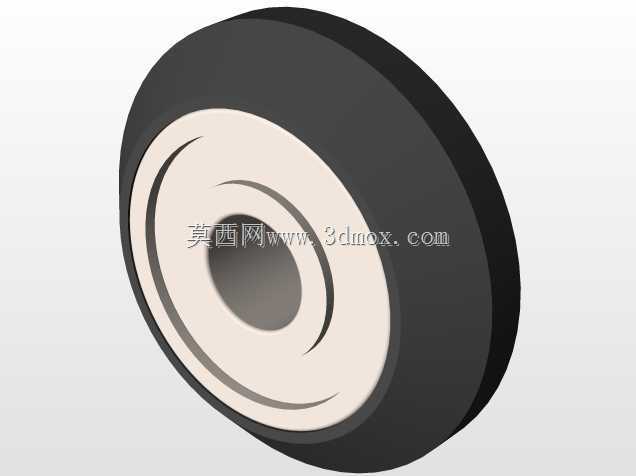

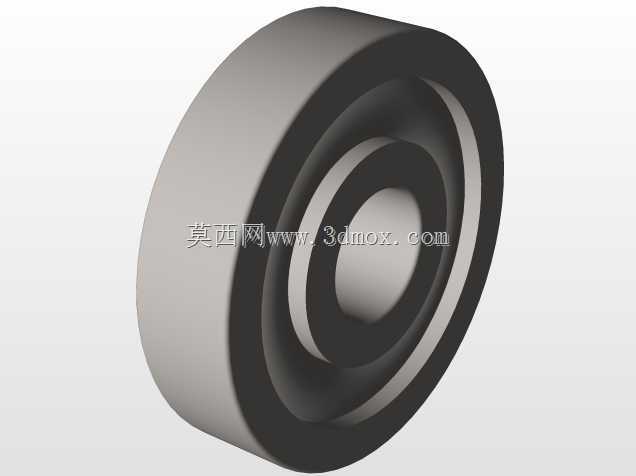

　　从结构设计的合理性来看，这款设备的受力框架采用三角形加强结构，在主轴高速运动与切削受力时，可减少框架的形变，保证加工位置的精度，Z轴滑台采用多滚轮抱紧导向结构，相比单导轨结构可承受更大的轴向切削力，钻孔时不会出现滑台偏移导致的孔位偏差。各轴的行程限位采用物理限位加电子限位双重保护，避免运动超程导致的部件碰撞损坏，回零机构采用接触式限位开关，回零重复精度可满足PCB加工的位置精度要求。设备的进料与出料方向无框架遮挡，可临时加工超出平台幅面的长条形PCB，仅需手动调整板材位置即可完成分段加工，拓展了设备的加工适配范围。
