多工位挂载式钣金操作工作台结构

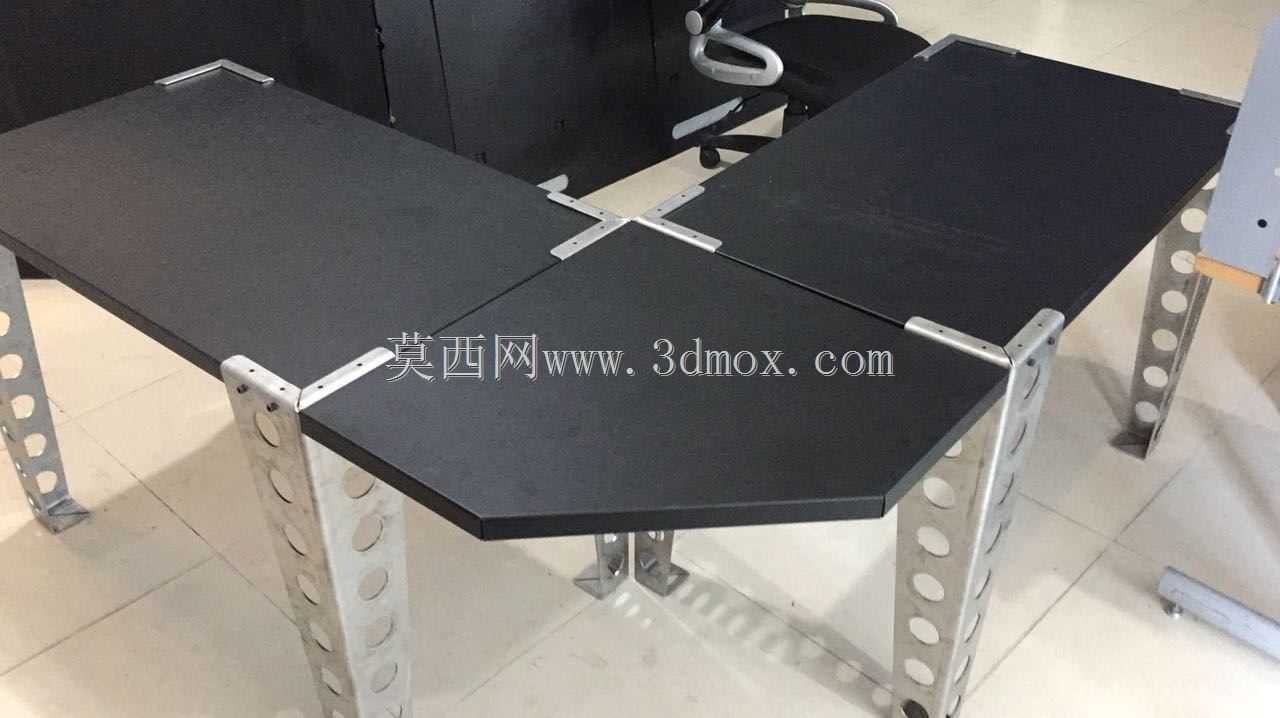

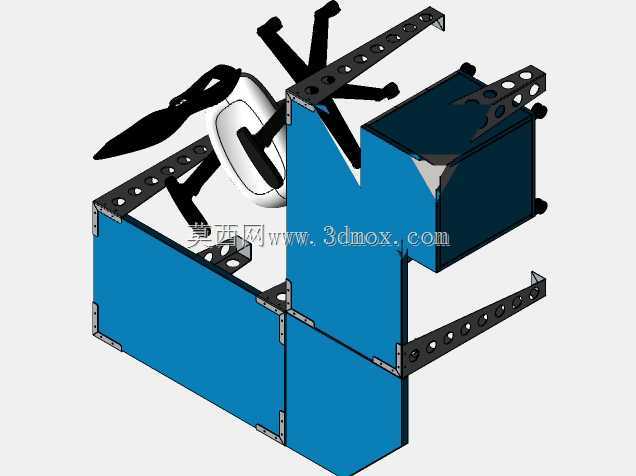

　　这款钣金结构的操作工作台，主要面向小型加工工位、检测调试工位、个人DIY作业场景设计，整体采用冷轧钢板折弯拼接成型，没有额外的铸造或厚重型材构件，整体自重较轻，可根据车间布局需求灵活挪动位置，不需要做专门的地面预埋固定。从结构布局来看，主体承载台面采用分体式折弯钣金拼接，相邻板件之间通过折边自带的安装孔用紧固件连接，没有采用满焊结构，一方面减少焊接变形带来的台面平整度误差，另一方面也方便后期局部构件损坏后的单独更换，降低维护成本。台面侧边延伸出多组带规则安装孔的悬臂支架，这些支架的孔位按照等间距排布，可根据作业需求挂载工具挂板、零件收纳盒、小型台钳支架、照明灯具支架等附属配件，不需要额外在台面上钻孔破坏承载结构，

　　悬臂的长度经过受力校核，挂载常规手动工具、小型电动工具时不会出现明显下挠，悬臂末端做了折边收边处理，避免尖锐边角划伤作业人员。主体台面下方的围板结构同样采用钣金折弯成型，围板一方面可以遮挡台面下方的走线、临时存放的零散物料，让工位整体更整洁，另一方面围板的折边结构也能辅助提升整体框架的抗扭刚度，避免工作台在承受偏载时出现框架菱形变形。考虑到作业时的操作舒适度，台面的高度按照常规站立作业的人机工程尺寸设定，作业人员站立操作时手臂自然下垂即可接触到台面上的工件，不需要过度弯腰或者抬臂，长时间作业的疲劳度更低。安装边界方面，这款工作台的整体占地尺寸适配常规车间的标准工位间距，放置时不需要占用过多通道空间，

　　底部可根据使用需求选配脚轮或者固定调节脚，选配脚轮时可在不同工位之间快速转场，选配固定调节脚时可通过调节脚的高度调整台面水平度，适配地面不平整的车间环境。设计过程中，所有钣金件的折弯圆角都按照板材厚度的标准取值，避免折弯时出现板材开裂问题，所有外露的板材边缘都做了压边处理，没有裸露的锋利切口，作业过程中磕碰也不会造成划伤。和传统的型材焊接工作台相比，这款全钣金结构的工作台所有构件都可以通过激光切割、数控折弯工序完成加工，不需要复杂的焊接工装，加工周期更短，批量生产时的成本控制更有优势，同时板材表面可根据使用场景做喷塑、镀锌等不同表面处理，适配潮湿、多粉尘等不同的车间环境。在实际使用场景中，这类工作台可承担小型零件装配、

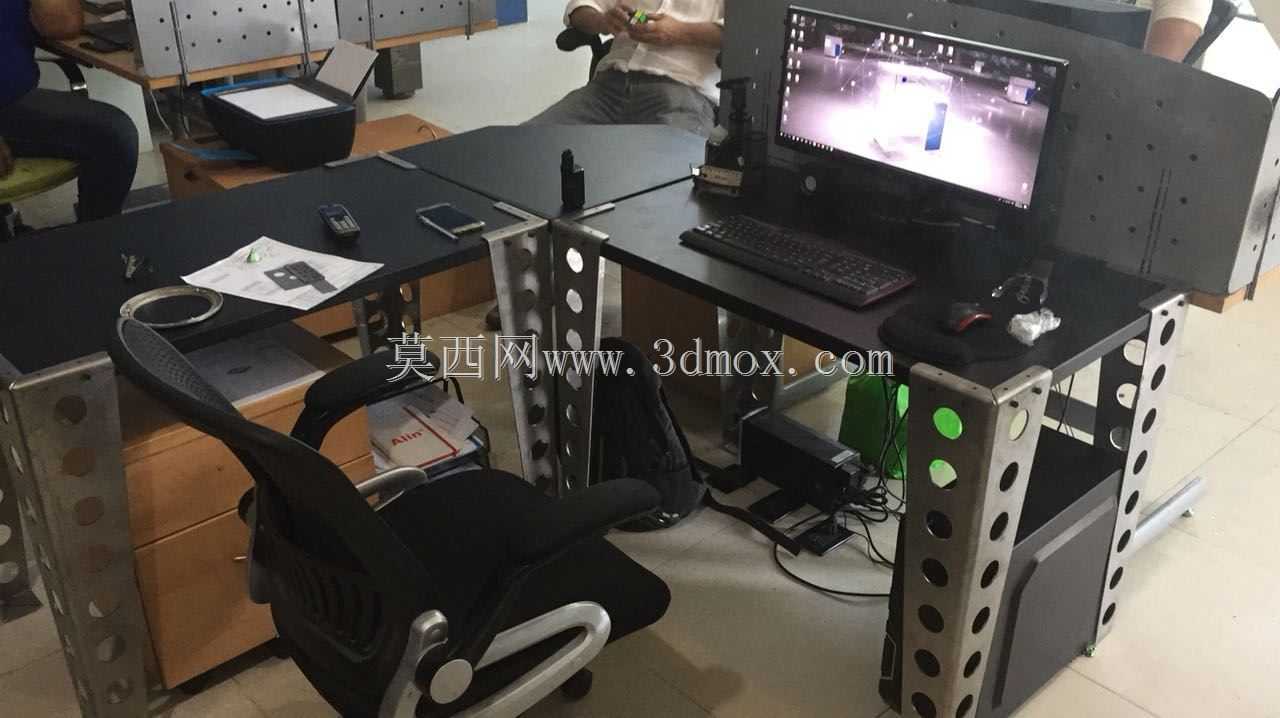

　　电子元器件检测、工装夹具调试、样品打磨修整等多种作业任务，侧边的悬臂支架除了挂载工具，还可以安装物料滑槽、废料收集挂斗，作业时产生的边角废料可直接推入挂斗中，方便工位的日常清洁维护。结构受力层面，主体台面的承载区域做了局部加强折边，台面中部可承受不超过两百公斤的均布载荷，满足常规小型工件、工具的放置需求，不会出现台面凹陷变形的问题。拼接位置的连接孔位都做了公差适配，现场组装时不需要额外配钻，普通作业人员按照装配指引即可快速完成组装，不需要专业的安装设备。
