立柱式起重承载支撑结构三维设计

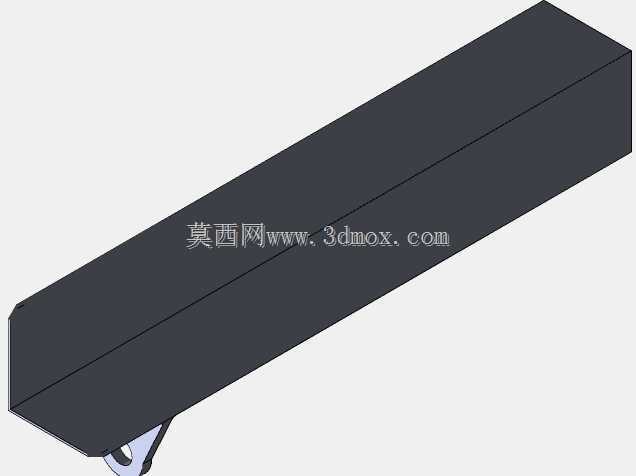

　　日常车间内的定点工位吊装作业里，这类立柱式起重支撑结构是很常见的承载基础件，区别于大型桥式、门式起重机的大跨度覆盖范围，这类结构更适配小范围固定点位的物料转运、工件上下料场景，比如机加工工位的重型工件装夹转运、装配工位的零部件吊装对位、仓储区域的重型货物堆垛移位，都能依托这类单立柱结构完成小半径范围内的起吊作业，不需要铺设大面积的轨道基础，对车间地面的占用空间更小，适配层高有限、作业点位固定的生产场景。从结构功能来看，该立柱作为起重机构的核心承载基体，需要承担起吊过程中的垂直载荷与作业时产生的偏载弯矩，顶部的腔体结构用于内置起升机构的传动组件与卷绕部件，侧面伸出的吊装工位预留了滑轮组与吊具的安装位置，

　　作业时吊具沿侧方的导向区域完成垂直方向的起升与下降动作，立柱的长条形立式结构可以根据作业需求调整有效起升高度，适配不同高度的工件吊装需求，避免起升行程不足导致的作业受限问题。设计这类结构的时候，首先要核算立柱的截面抗弯模量，因为起吊作业时吊重偏离立柱中心轴线会产生持续的弯矩作用，立柱的截面采用封闭箱型结构，相比开口截面拥有更好的抗扭与抗弯性能，能有效降低作业过程中的结构晃动量，保证吊装对位的精度；顶部的腔体设计需要兼顾内置部件的安装空间与结构强度，腔体的侧板与立柱主体采用连续焊接的连接方式，避免应力集中导致的连接部位开裂，侧面的吊装支点位置做了局部加厚处理，用来分散吊重传递的集中应力，防止长期交变载荷下出现结构疲劳损伤。

　　从安装边界来看，这类立柱结构的底部需要与车间地面的预埋基础做刚性连接，安装前需要确认地面的承载能力满足额定起重量的载荷要求，基础预埋螺栓的排布要与立柱底部的安装孔位完全匹配，安装后需要调整立柱的垂直度，避免倾斜导致的载荷分布不均，立柱的有效作业半径范围内不能有固定的设备或管线遮挡，保证吊具在作业范围内可以顺畅移动，不会出现干涉碰撞的问题；外形尺寸上，立柱的高度需要匹配作业区域的最大起升高度需求，同时要预留顶部机构的安装余量与底部的固定安装空间，截面尺寸的选择要结合额定起重量与最大作业半径做力学核算，保证在额定载荷下结构的变形量在允许范围内，不会因为挠度过大影响吊装作业的稳定性。实际应用中，

　　这类结构可以搭配电动葫芦或手动葫芦作为起升动力，针对不同的作业载荷选择对应规格的起升部件，结构本身的模块化设计也方便后期的维护与部件更换，顶部腔体的可拆卸盖板可以方便检修内置的传动组件，不需要整体拆解立柱结构就能完成日常的维护保养，侧面的吊装支点可以根据作业需求加装限位装置，避免吊具超行程运行引发的安全问题。对于小批量多品种的生产车间来说，这类立柱式起重结构的投入成本更低，安装周期更短，不需要对厂房结构做大规模改造，就能快速搭建定点的起重作业点位，解决重型工件人工搬运难度大、安全风险高的问题，相比移动式起重设备，固定安装的立柱结构在作业时的稳定性更好，对位精度更高，适合重复性的定点吊装作业场景。
