卡扣式电气布线电缆防护线槽结构

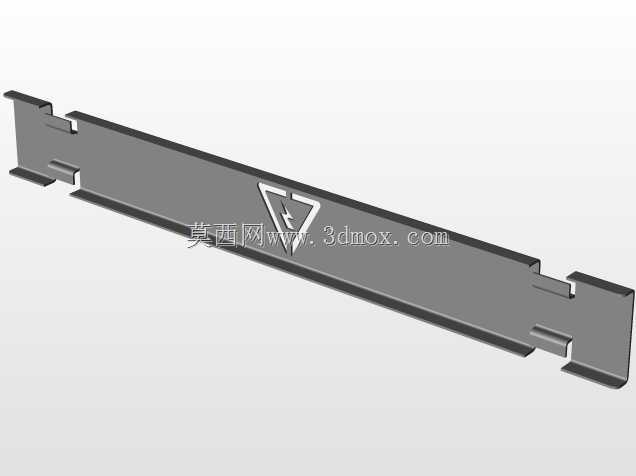

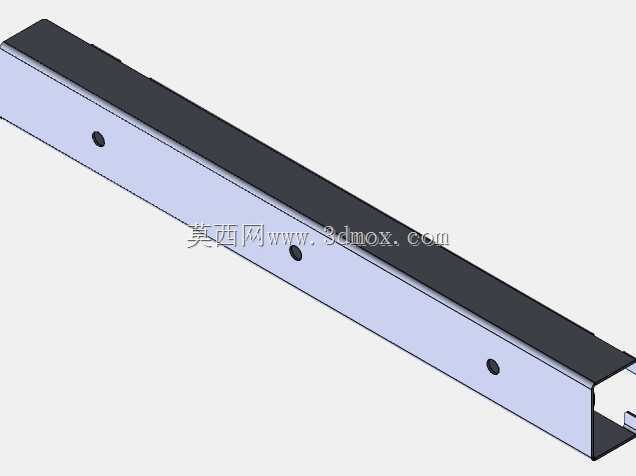

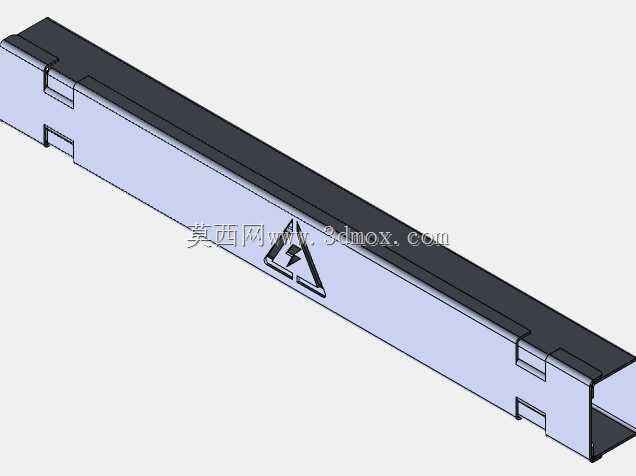

　　这款电缆线槽主要应用在工业电气柜内部布线、自动化设备机架走线、低压配电回路线缆整理场景，日常运维中用来规整动力线缆、控制信号线，避免线缆散乱堆积被设备运动部件剐蹭，也能减少线缆积灰、被油污侵蚀的概率，同时在多回路并行布线时，可通过槽体分隔降低强弱电之间的信号干扰。从结构设计来看，槽体采用U型敞口加扣合盖板的组合形式，槽身两侧预留了对称的卡扣卡槽，盖板通过侧边的凸台结构直接卡入槽身卡槽完成固定，不需要额外加装螺丝固定件，现场布线作业时可以快速掀开盖板放入线缆，扣合后盖板不会因为设备运行的振动松脱，后期检修更换线缆时也能徒手拆卸盖板，不需要借助额外工具，能大幅缩短布线和运维的作业时长。槽体表面压制的高压警示标识，

　　是直接在钣金成型过程中通过模具压印成型，不会因为长期擦拭、油污附着出现标识脱落的问题，能清晰提醒运维人员槽内布有带电线缆，避免误操作引发安全隐患。从安装边界来看，这款线槽属于窄型长直布线构件，适合安装在电气柜安装梁侧边、设备机架立柱内侧这类狭窄的走线空间，槽体的宽度和深度比例经过优化，既可以容纳多根截面积1.5-2.5平方的控制线缆并排敷设，也不会因为槽体尺寸过大占用过多柜内安装空间，槽身两端的拼接卡扣结构，可以让多段同规格线槽直接首尾拼接延长，不需要额外的转接配件，拼接处缝隙均匀，不会出现线缆卡入拼接缝的问题。设计过程中针对钣金折弯的工艺性做了充分考量，槽体的折弯圆角匹配常规钣金折弯模具的R角参数，折弯后不会出现板材开裂、

　　回弹变形超差的问题，槽身的卡扣凸台和卡槽采用一体冲压成型，不需要后续焊接或者铆接额外配件，整体构件的加工工序少，批量生产时的良品率更高。槽体的壁厚适配常规冷轧钢板的钣金加工参数，安装时可以通过槽身背部的预冲孔用自攻螺丝固定在安装梁上，也可以配合扎带穿过预冲孔绑定在机架型材上，固定方式灵活，适配不同设备的安装条件。在实际使用场景中，这类线槽还可以根据现场布线的长度需求，用普通钣金剪板设备直接裁切，裁切后的断面只需要简单去除毛刺就可以和同规格线槽拼接，不需要做特殊的端面处理，现场改造布线的适配性很强。槽体内部的光滑内壁没有尖锐凸起，穿线时不会刮破线缆的绝缘层，盖板扣合后边缘和槽身贴合紧密，不会出现边缘割手的问题，也能阻挡小型金属碎屑落入槽内接触线缆引发短路风险。针对设备运行时的振动工况，槽体的卡扣结构做了防脱倒齿设计，即使在有持续振动的设备上长期使用，盖板也不会出现松脱翘起的情况，不需要运维人员定期检查紧固。
