运动款乘用车双色铝合金轮辋结构设计

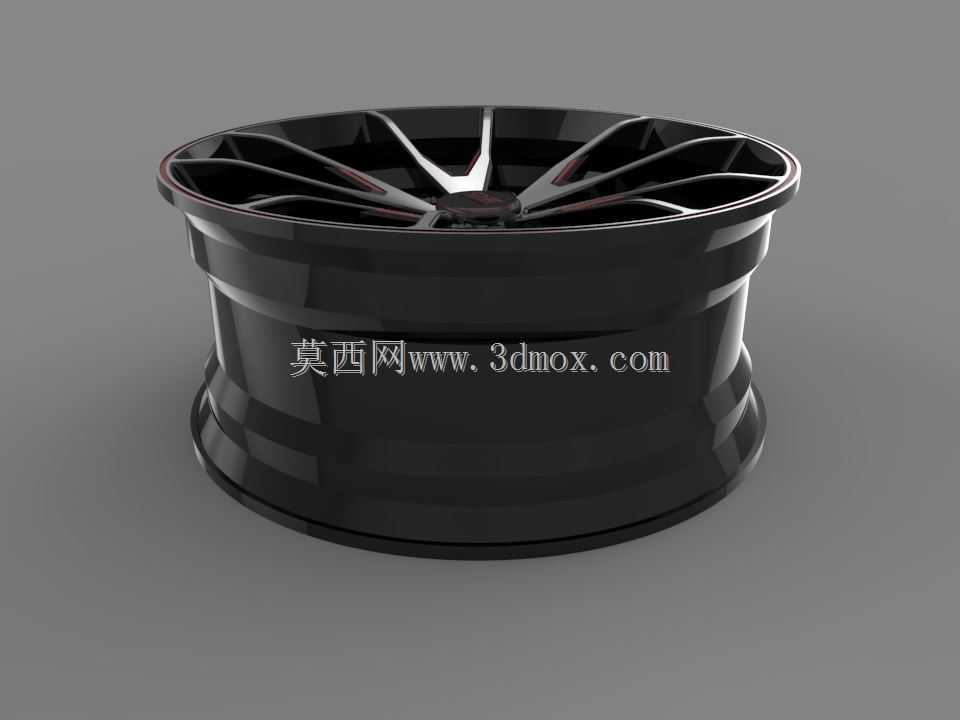

　　这款轮辋的结构设计首先围绕乘用车日常行驶的受力场景展开，日常城市道路通勤中，轮辋需要持续承受整车簧下质量带来的垂向载荷，经过减速带、路面坑洼时的瞬时冲击载荷，以及转向、制动过程中产生的横向、纵向交变作用力，因此在辐条的截面设计上，没有采用等厚的直条结构，而是在辐条与轮心安装盘的连接位置做了渐变加厚处理，分散螺栓孔周边的应力集中点，避免长期交变载荷下出现辐条根部疲劳开裂的问题。轮辋的轮缘位置做了加厚的凸缘结构，除了匹配常规真空轮胎的胎圈安装尺寸，还能在轮胎遭遇低压碾压、侧向刮蹭路肩时，对胎圈形成有效防护，减少轮胎脱圈、轮缘变形的概率，适配多数家用运动型轿车、紧凑型SUV的轮胎安装需求。

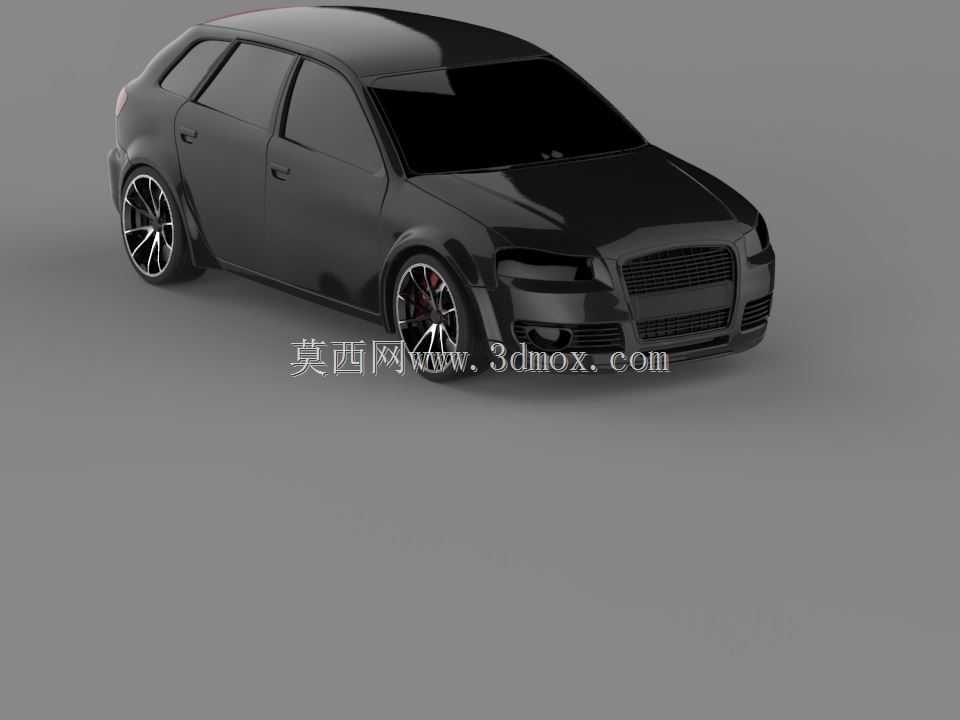

　　从安装边界来看，中心孔的尺寸按照主流乘用车的轴头配合公差设计，安装面的平面度控制在合理公差范围内，保证轮辋安装后与轴头完全贴合，避免高速行驶时出现轮辋抖动的问题；螺栓孔的分布圆直径、孔位数量匹配常规五孔乘用车的安装标准，每个螺栓孔周边都做了局部的沉台加厚，分散螺栓紧固时的压紧力，避免长期使用后螺栓孔周边出现压溃变形。轮辋的偏距设计兼顾了轮距匹配与转向避让需求，既不会因为偏距过小导致轮辋突出翼子板，也不会因为偏距过大导致转向时轮胎与悬架摆臂、减震器发生运动干涉，装车后不需要额外加装垫片或者调整轮拱位置，就能满足正常的转向行程与悬架跳动行程需求。

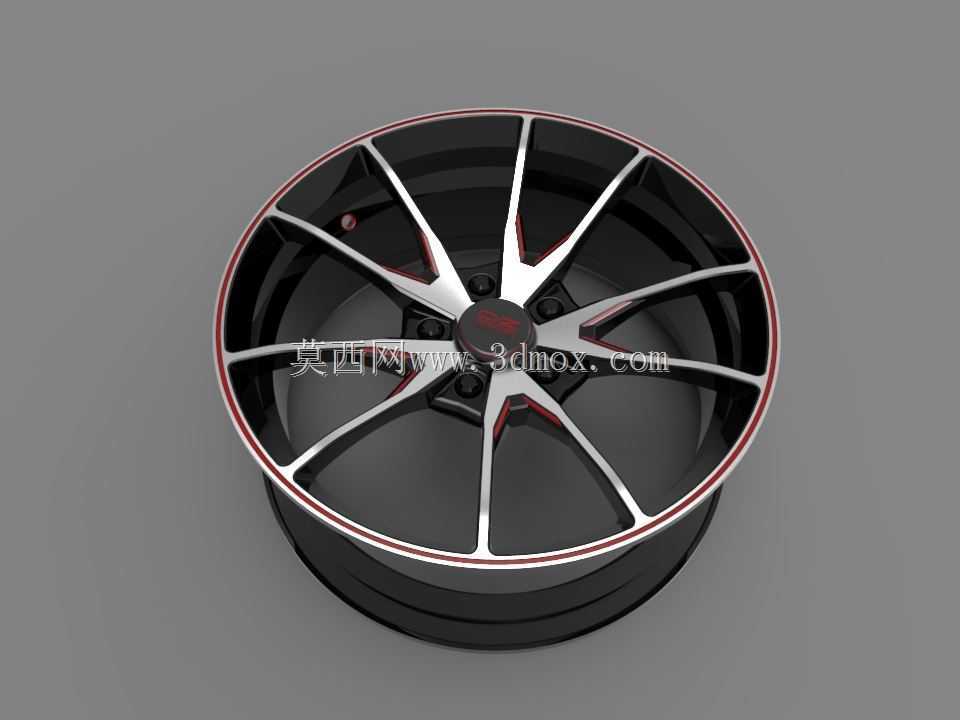

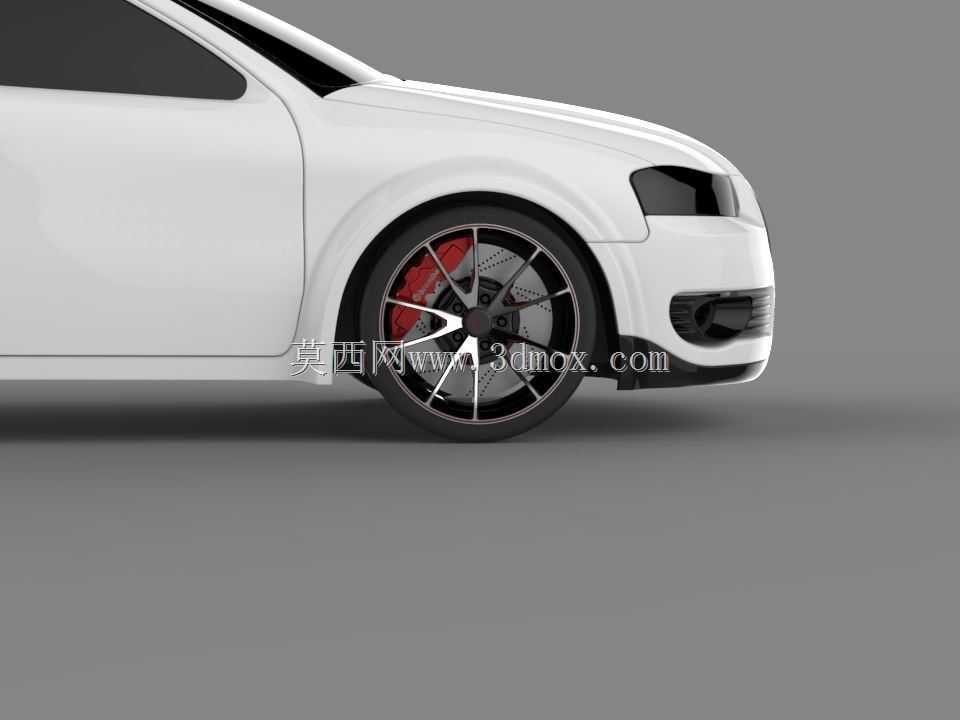

　　辐条的造型采用了多辐式的双色设计，亮面切削的辐条主体搭配黑色的内凹型腔，在辐条的边缘位置做了细红线装饰，视觉上更具运动感，同时这种内凹的辐条型腔并非单纯的造型设计，在行驶过程中可以引导气流穿过辐条间隙，流向刹车卡钳与刹车盘位置，带走制动过程中产生的热量，降低长距离制动、连续下坡制动时的刹车系统热衰减风险，提升制动安全性。轮辋的轮辋槽深度按照常规真空胎的安装标准设计，既保证轮胎拆装时的操作便利性，也能在轮胎充气后保证胎圈与轮缘的紧密贴合，维持正常的轮胎气压。

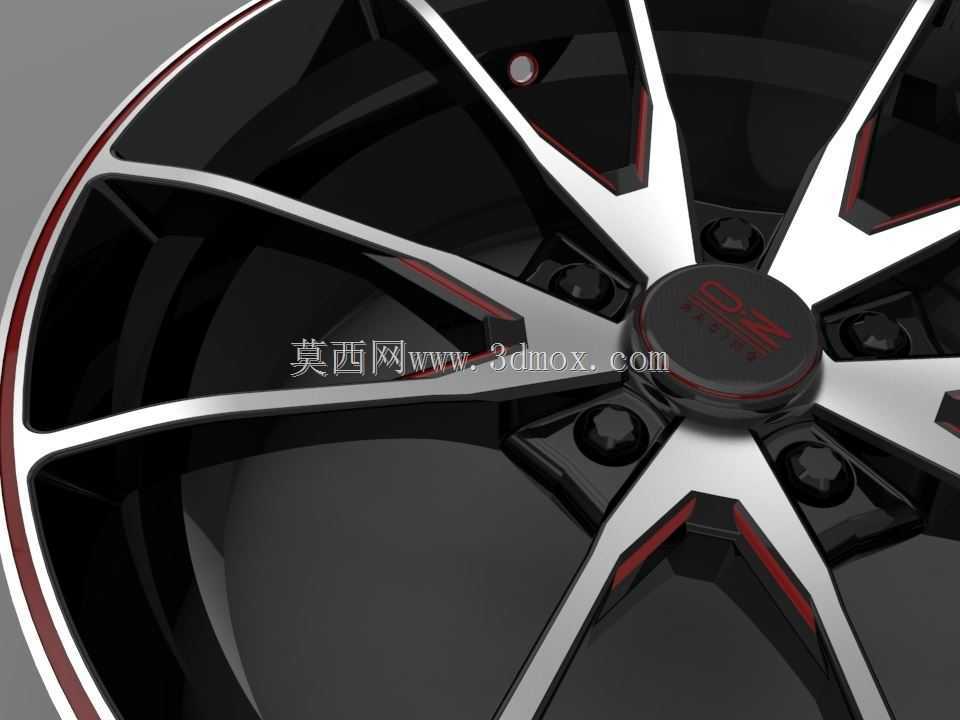

　　在细节结构上，轮心的装饰盖安装位做了卡扣式的固定结构，不需要额外的螺丝固定，方便后期拆装更换装饰盖；气门嘴的安装孔位置设置在两辐条之间的轮辋凹槽处，避开辐条的遮挡位置，方便后期充气、胎压监测传感器的安装与维护，同时也避免气门嘴在行驶过程中被辐条带动的气流裹挟的碎石击打损坏。整个轮辋的重量控制在同尺寸铸造轮辋的合理区间内，在保证结构强度满足日常行驶需求的前提下，尽可能降低簧下质量，提升悬架的响应速度，改善车辆的操控质感与行驶平顺性。

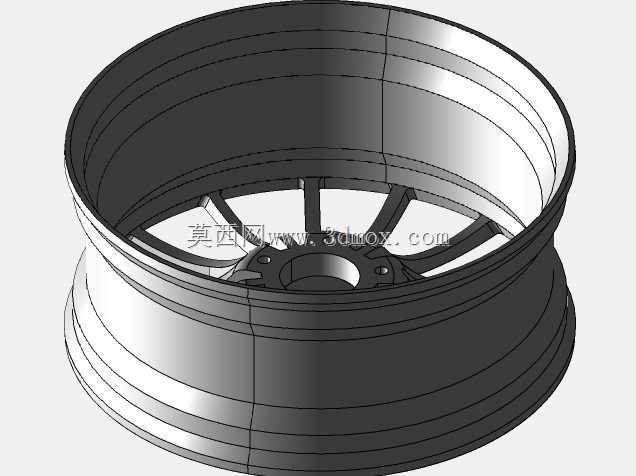

　　针对日常使用中的常见场景，这款轮辋的表面处理采用了多层涂装工艺，亮面切削层做了透明清漆的防护，减少日常行驶中砂石击打、洗车药剂腐蚀导致的表面氧化、失光问题；黑色涂装部分做了耐刮擦的处理，轻微的路肩刮蹭不会露出底层的铝合金基材，降低后期的维护成本。辐条的背面做了均匀的减重槽设计，在不降低辐条结构强度的前提下，去除多余的材料，进一步降低轮辋的整体重量，同时减重槽的圆角过渡处理也避免了应力集中点的产生，保证轮辋在承受冲击载荷时的结构可靠性。
