直板触控智能手机整机结构三维设计

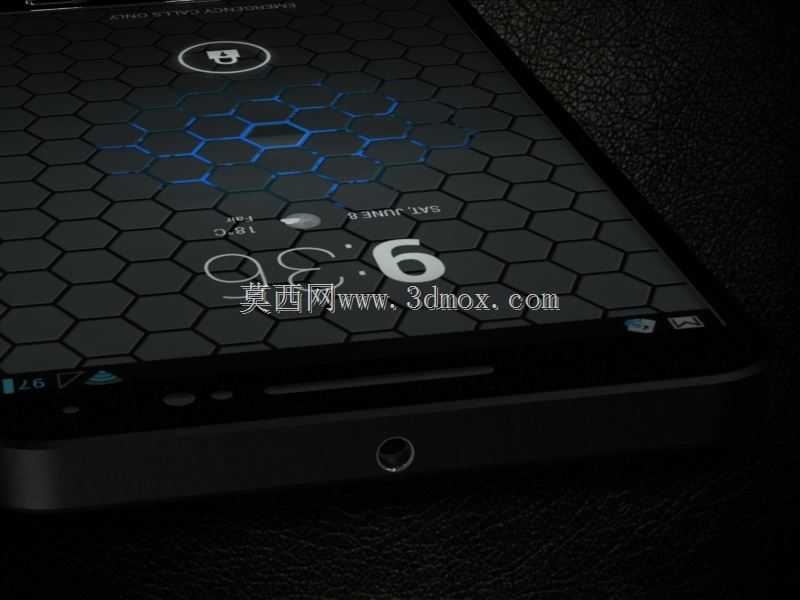

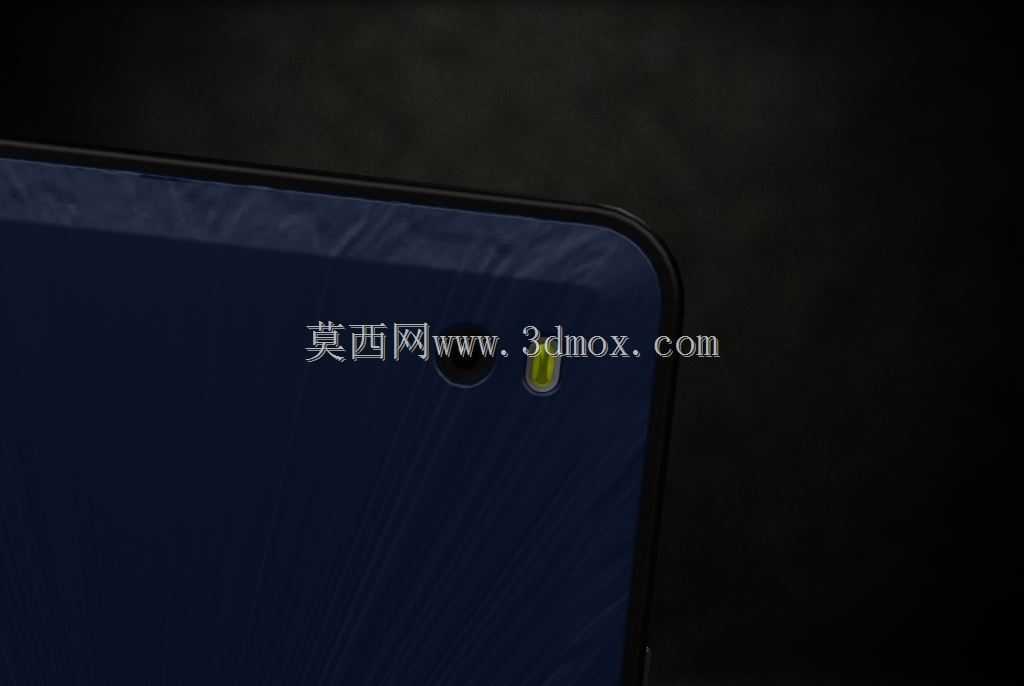

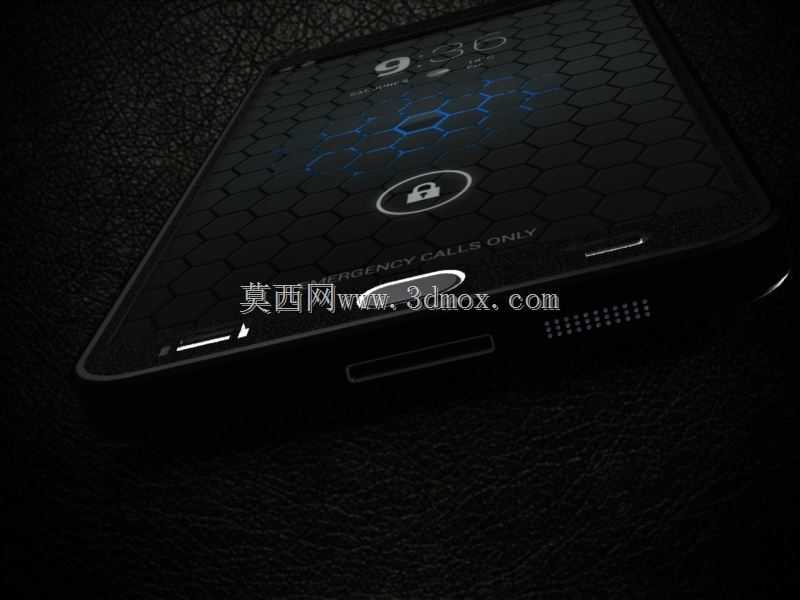

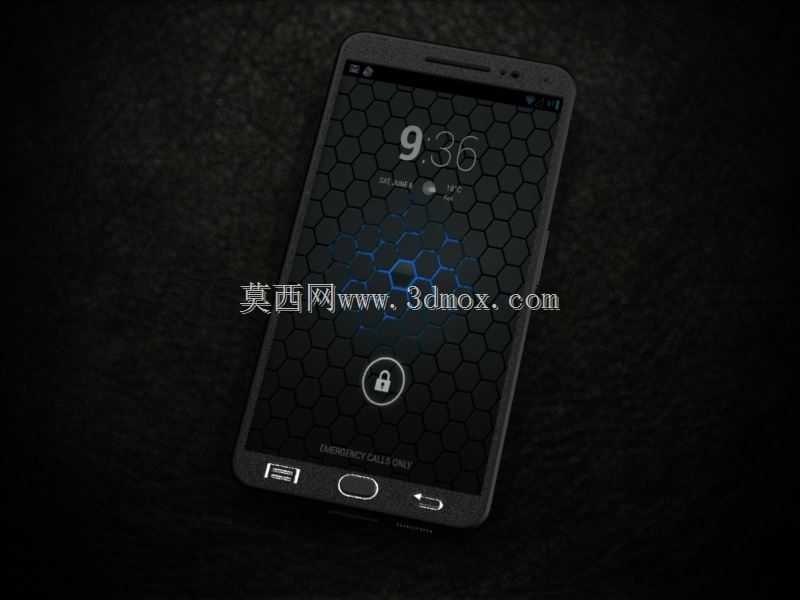

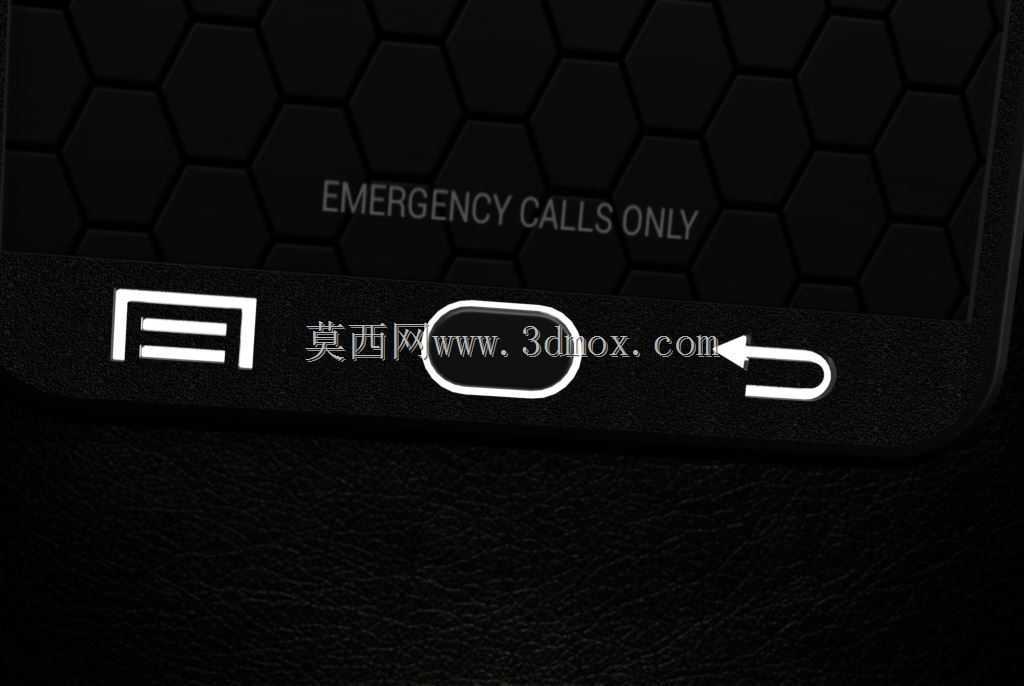

　　日常手持通讯终端的结构设计，首先要平衡握持手感与内部器件堆叠的矛盾，这款直板触控手机的三维结构搭建，先从用户单手握持的人机边界入手，确定整机宽度控制在70mm以内，厚度控制在8mm区间，长度适配多数成年人手掌的握持覆盖范围，避免单手持机时拇指无法触及屏幕对角操作区域的问题。整机前壳采用一体化触控面板贴合设计，面板下方预留触控按键的安装沉台，听筒出声孔开设在面板上方居中位置，开孔阵列做0.3mm直径的等距排布，既保证出声通透度，又能阻挡日常使用中的灰尘侵入。底部的主麦克风开孔与扬声器出声孔做分区设计，麦克风开孔单独做密封胶圈的安装槽位，避免扬声器出声时的气流干扰麦克风拾音效果，扬声器出声腔单独做密闭式腔体设计，

　　腔体容积根据所选扬声器单元的谐振参数匹配，保证低频出声的饱满度，不会出现腔体漏音导致的声音发虚问题。侧边的实体按键采用独立式悬臂结构设计，按键与中框的配合间隙控制在0.1mm，按键表面做微弧凸起处理，方便用户盲操作时快速定位按键位置，按键内部的触发开关预留0.2mm的按压行程，既保证按压反馈的清晰手感，又避免行程过大导致的按键松垮问题。中框采用高强度轻质合金材质的结构设计，中框四周做微弧倒角处理，倒角半径1.2mm，消除直角边框硌手的问题，同时中框内部做多处加强筋布局，筋位厚度0.8mm，在不增加整机重量的前提下提升中框的抗扭、抗弯折性能，应对日常使用中意外跌落、挤压的受力场景。后壳与中框采用卡扣加局部点胶的装配方式，

　　卡扣均匀分布在中框四周边缘，卡扣扣合量控制在0.5mm，既保证装配后的连接紧密性，又方便售后拆解维修时不会损坏壳体结构，后壳表面做微磨砂纹理处理，提升握持时的摩擦力，减少手滑跌落的概率。内部堆叠设计时，首先确定主板的L型布局形态，避开电池仓的占用空间，电池采用大尺寸方形锂电芯设计，电池四周预留0.3mm的缓冲泡棉安装空间，缓冲泡棉选用慢回弹材质，在整机受到冲击时吸收碰撞能量，保护电芯不受挤压破损。摄像头模组的安装位置做单独的定位凸台，凸台与摄像头模组的配合公差控制在0.05mm，保证镜头光轴与后盖镜片的垂直度，避免拍摄时出现画面倾斜、边缘成像模糊的问题，摄像头镜片采用高强度钢化玻璃材质，镜片四周做黑色丝印边框，

　　遮挡内部的结构胶与固定结构，保证外观的整体性。振动马达安装在主板侧边的独立腔体内，马达外周做橡胶减震圈的安装位，避免马达振动时带动壳体产生共振异响，SIM卡托采用与中框齐平的设计，卡托与中框的配合间隙控制在0.08mm，卡托内部做双卡位的卡槽结构，同时预留防水胶圈的安装槽位，提升卡槽位置的防尘防水能力。整机的装配公差链在建模阶段就做了完整的校核，从壳体注塑成型的收缩率预留，到各个元器件的装配间隙补偿，都在三维模型中做了对应的参数设置，比如壳体注塑时的拔模斜度统一设置为1度，既方便注塑脱模，又不会影响装配后的外观间隙均匀性。各个接口的位置也做了充分的使用场景考量，底部的充电接口居中设置，接口外周做0.2mm的凸台防护，避免充电插头插拔时刮擦中框表面，耳机接口如果保留的话，会设置在机身顶部位置，避免用户插着耳机充电时线材互相干扰，不过这款设计中采用了集成式的充电音频共用接口，进一步节省内部堆叠空间，为更大容量的电池预留位置。屏幕与前壳的贴合采用全贴合工艺设计，在三维模型中预留了贴合胶层的0.15mm厚度空间，胶层选用高透光学胶，保证屏幕显示的通透度，同时全贴合结构也能提升屏幕的抗冲击性能，减少屏幕碎裂的风险。整机的散热设计也在结构建模时做了对应考虑，在主板主芯片的位置预留石墨散热膜的贴装空间，石墨膜厚度0.05mm，覆盖主芯片与中框的对应区域，将芯片工作时产生的热量快速传导到中框上均匀散出，避免局部积热导致的芯片降频问题。
