带常规充电模块的手机无线充电座结构设计

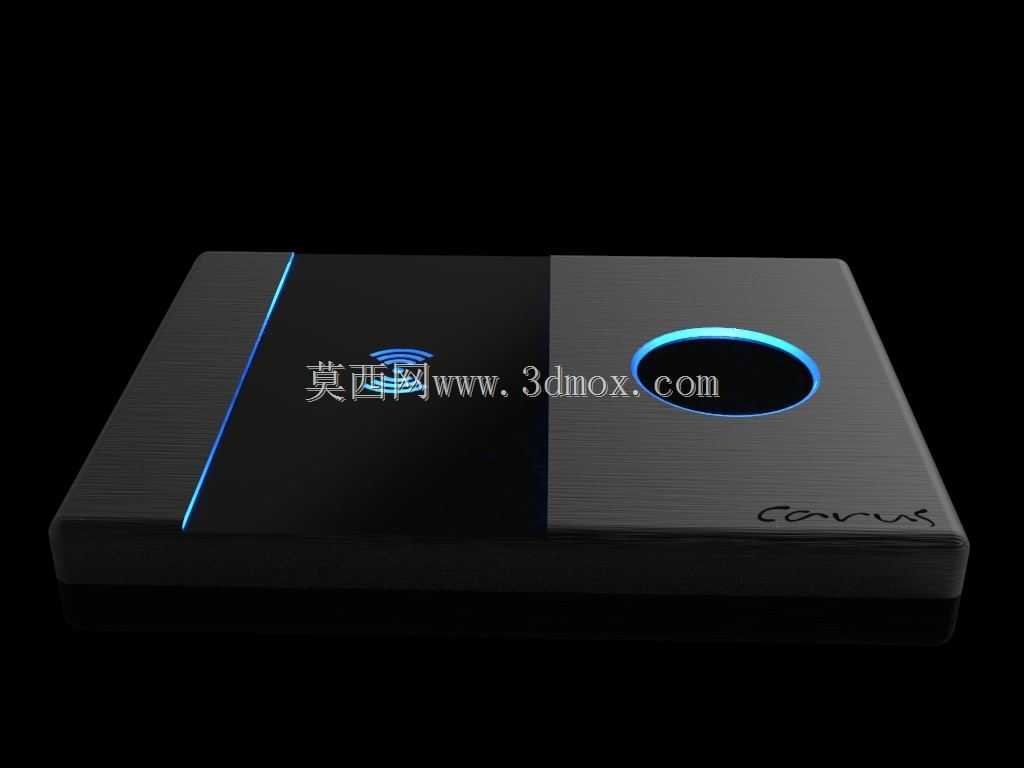

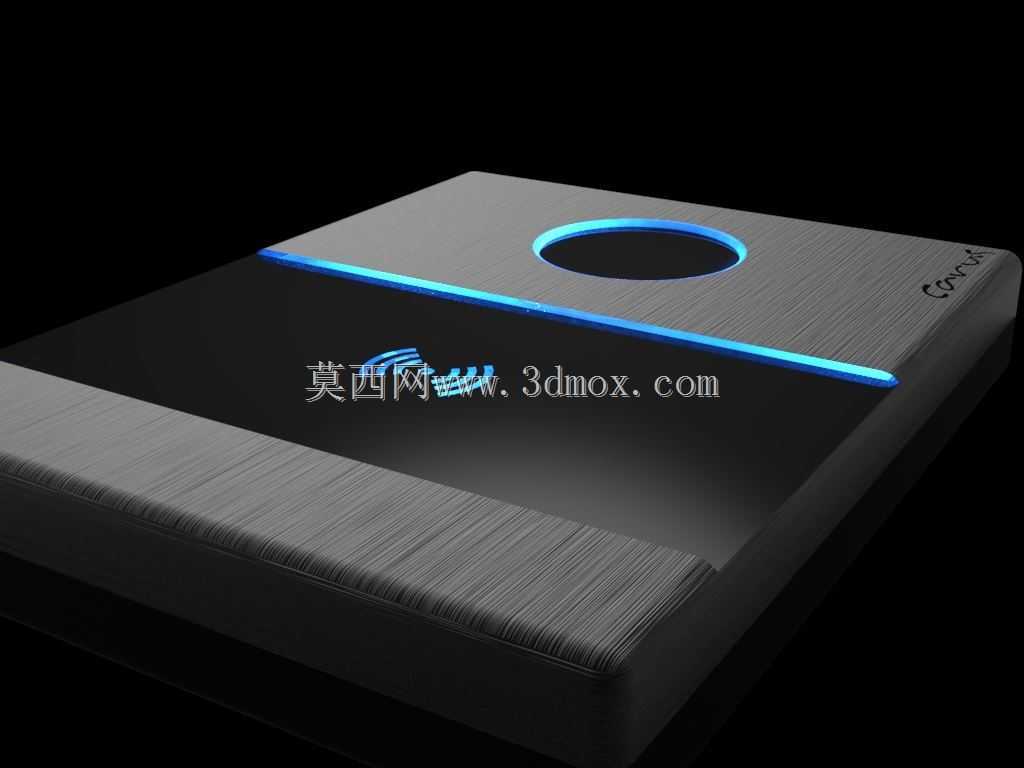

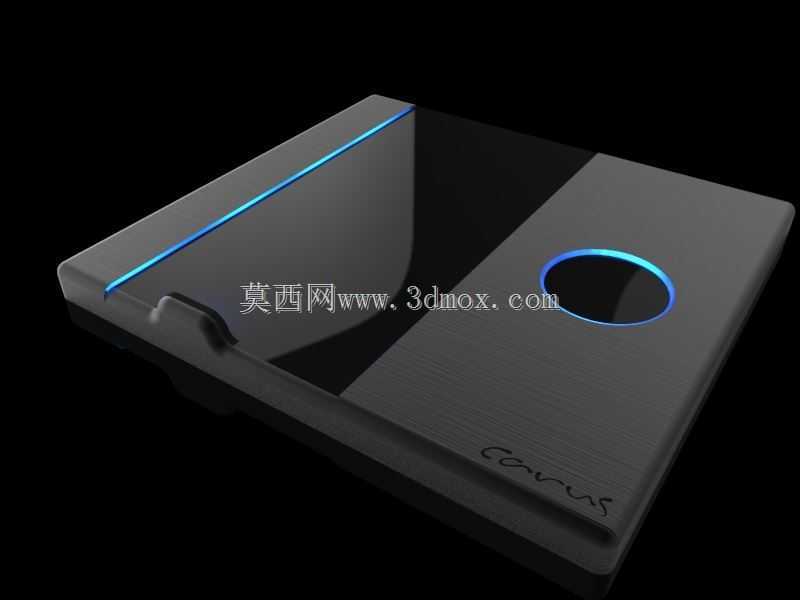

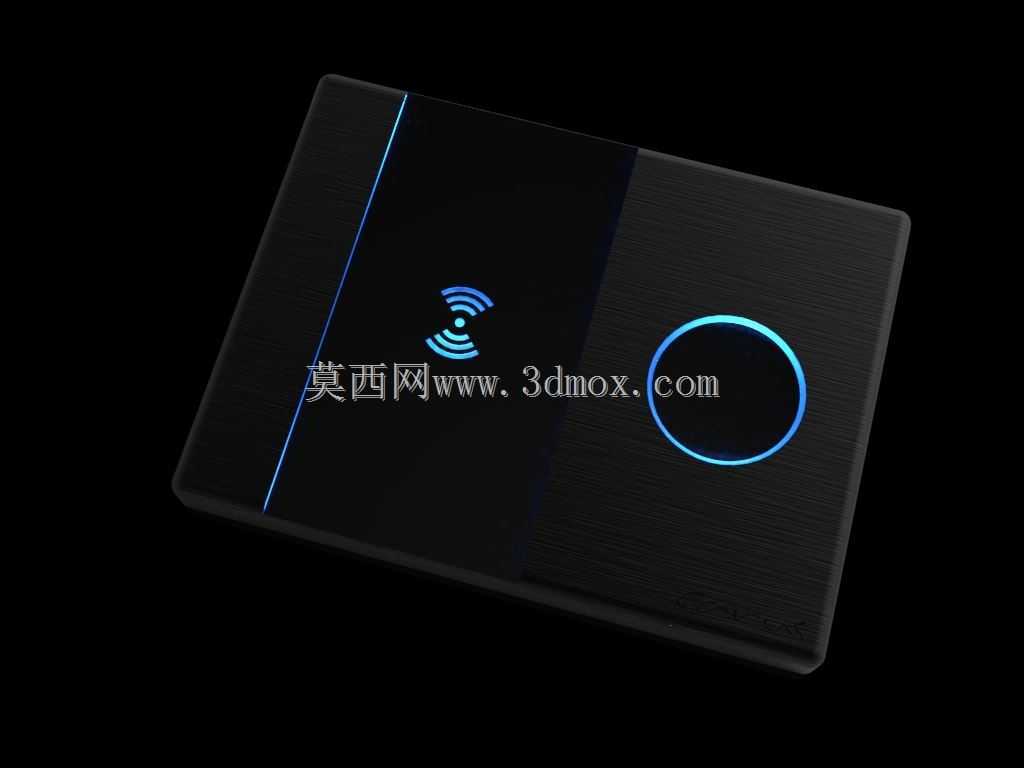

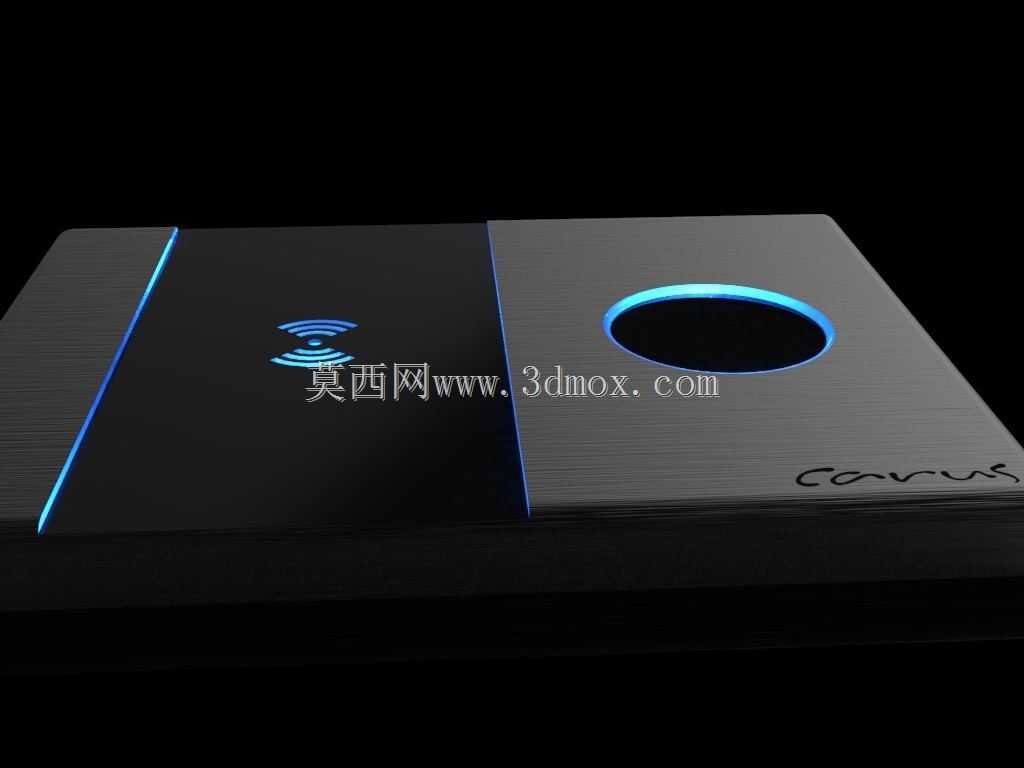

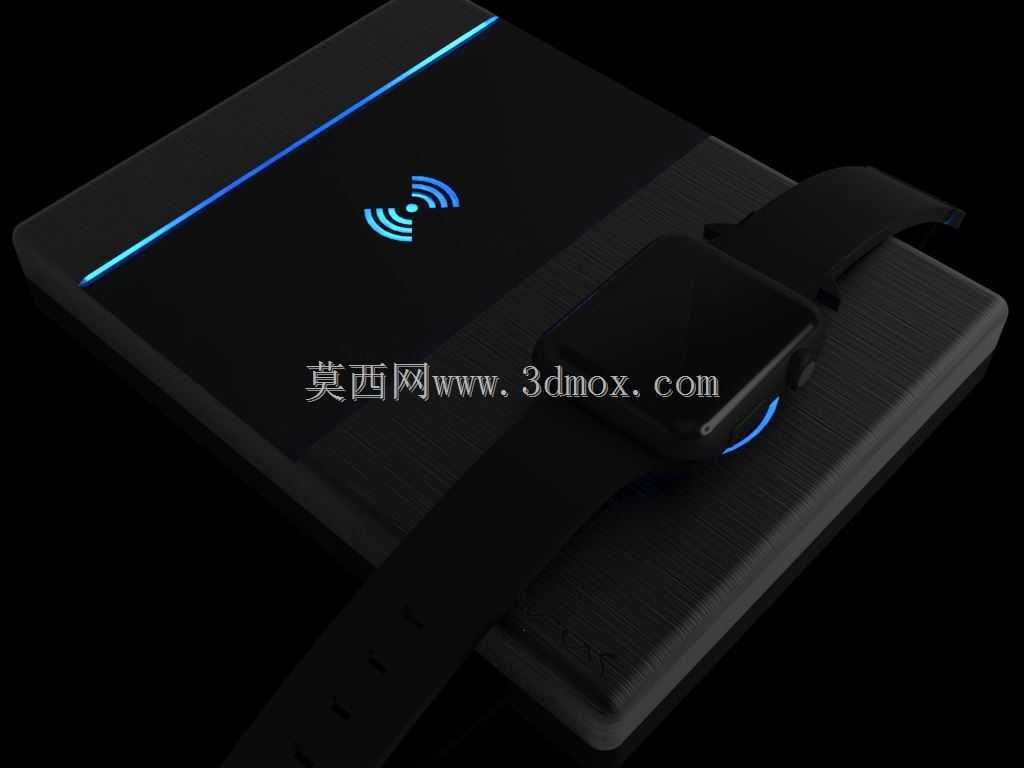

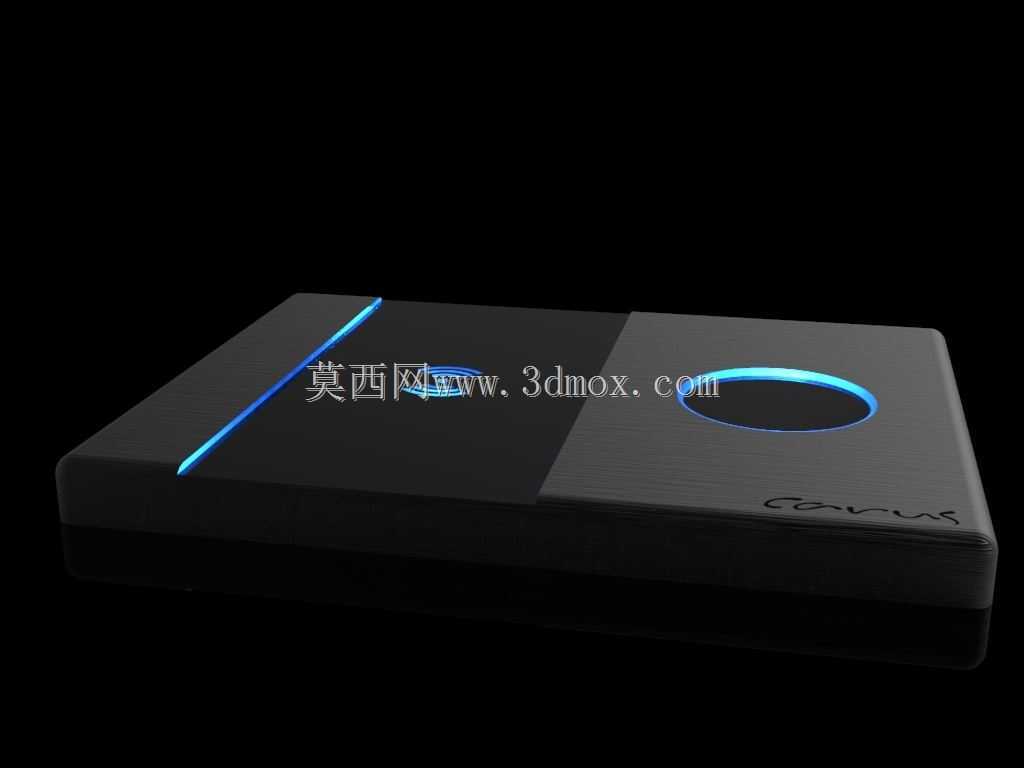

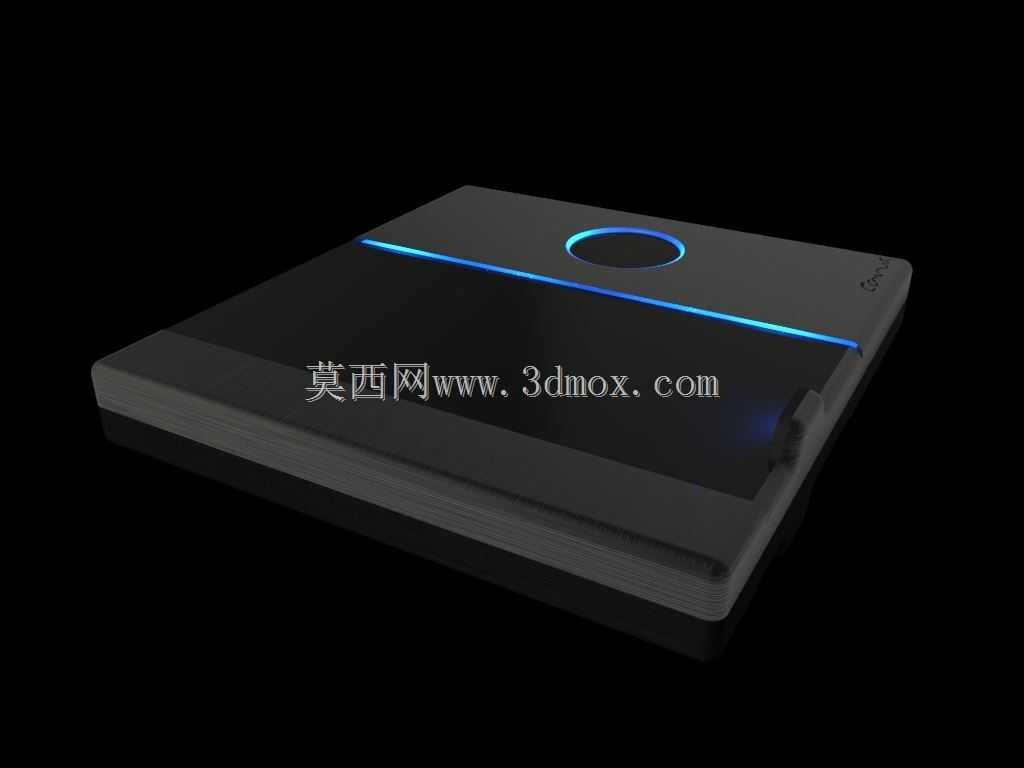

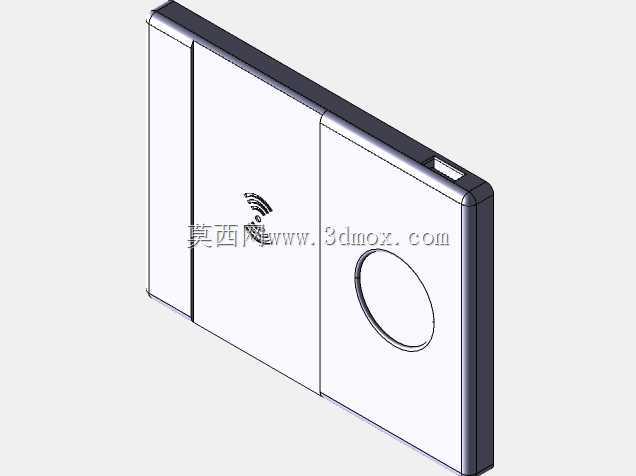

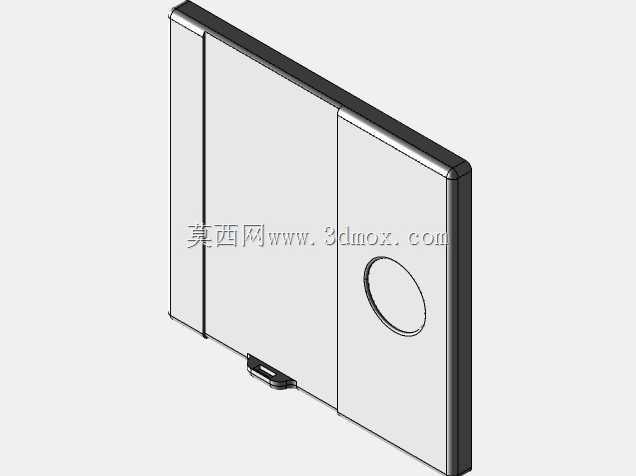

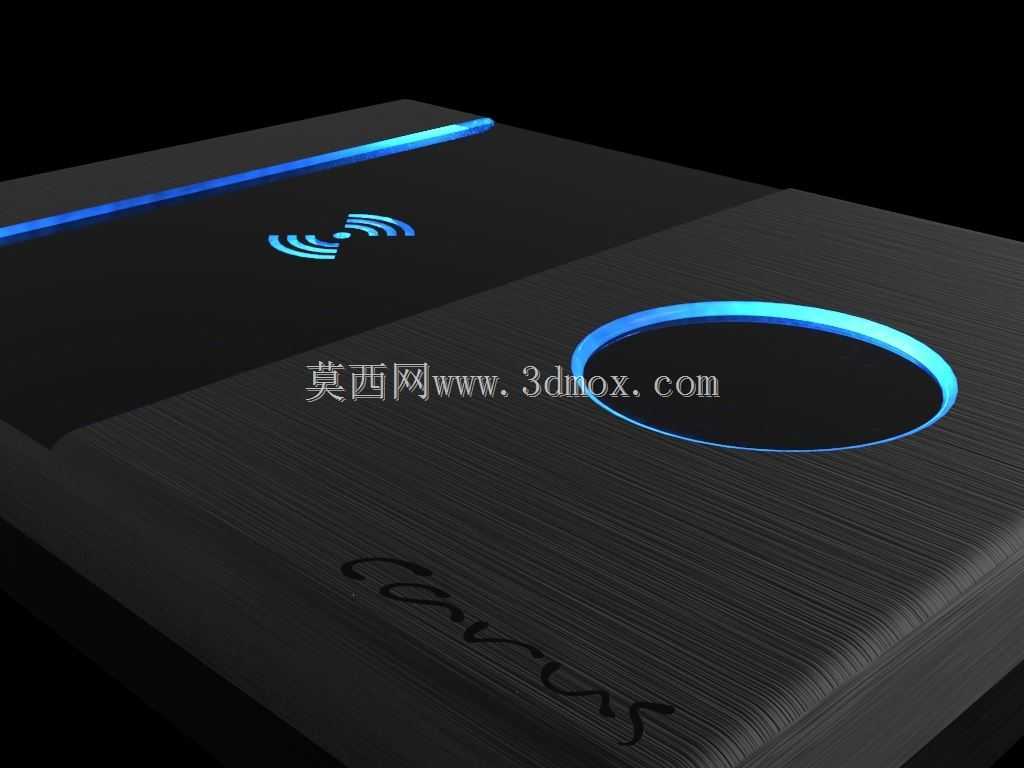

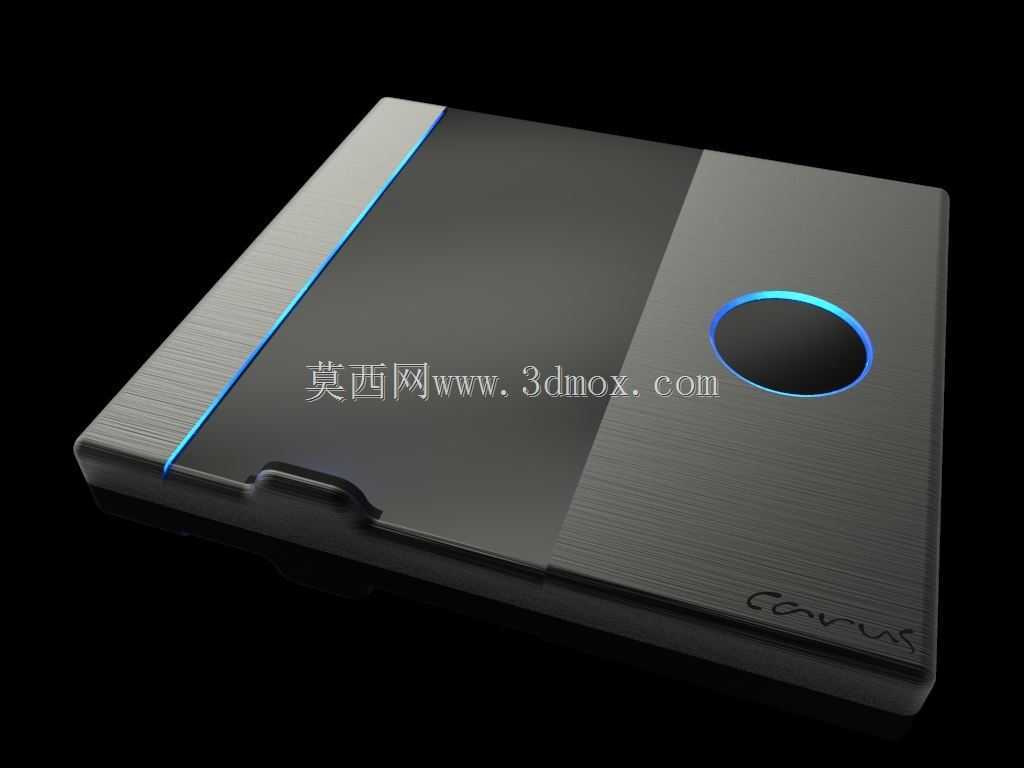

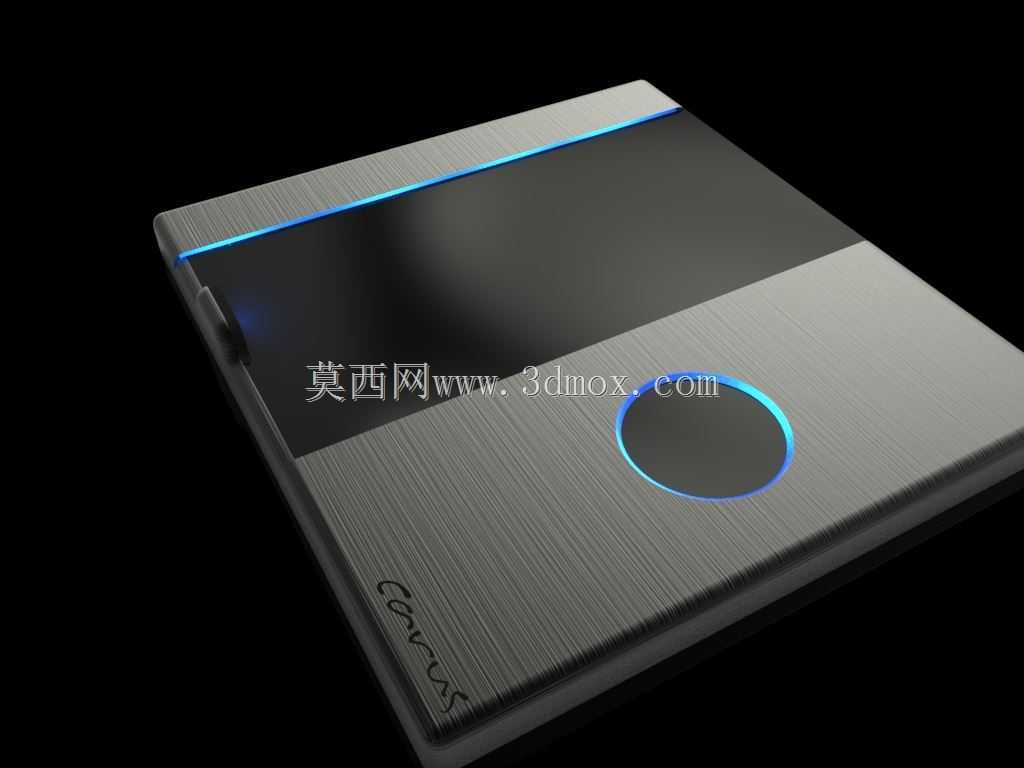

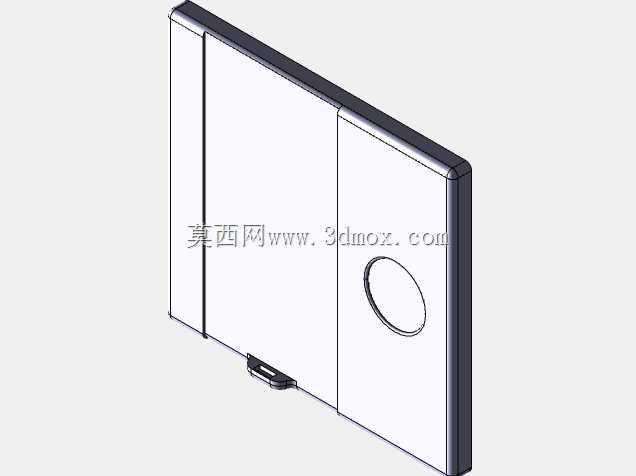

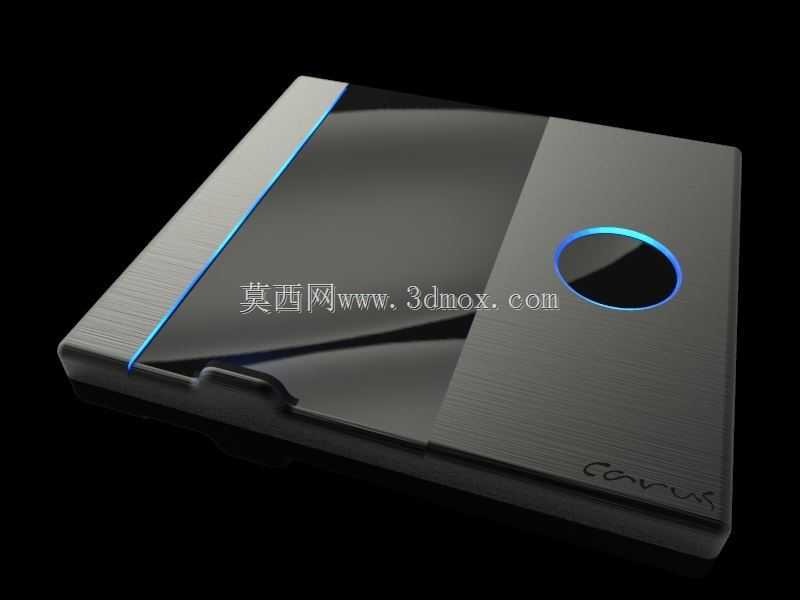

　　日常桌面数码设备充电场景中，多数用户同时持有智能手机与智能手表两类随身数码设备，纯无线充电方案在设备低电量急需补能、无线充电模块故障、环境存在强电磁干扰的场景下存在使用局限，这款充电座在原有双设备无线充电结构基础上，整合了常规有线充电模块，覆盖多场景充电需求。从实际使用场景来看，该充电座主要放置于办公桌面、家庭床头柜、酒店客房桌面等固定点位，需要同时满足手机平放无线充电、智能手表对位无线充电，以及应急状态下有线插接充电的多重需求，设计过程中首先要平衡无线充电线圈的安装位置与有线充电接口的布局，避免金属结构件对无线充电的电磁传输造成屏蔽干扰。外形层面，充电座整体采用方正圆角的薄型壳体设计，主体壳体上表面做拉丝纹理处理，

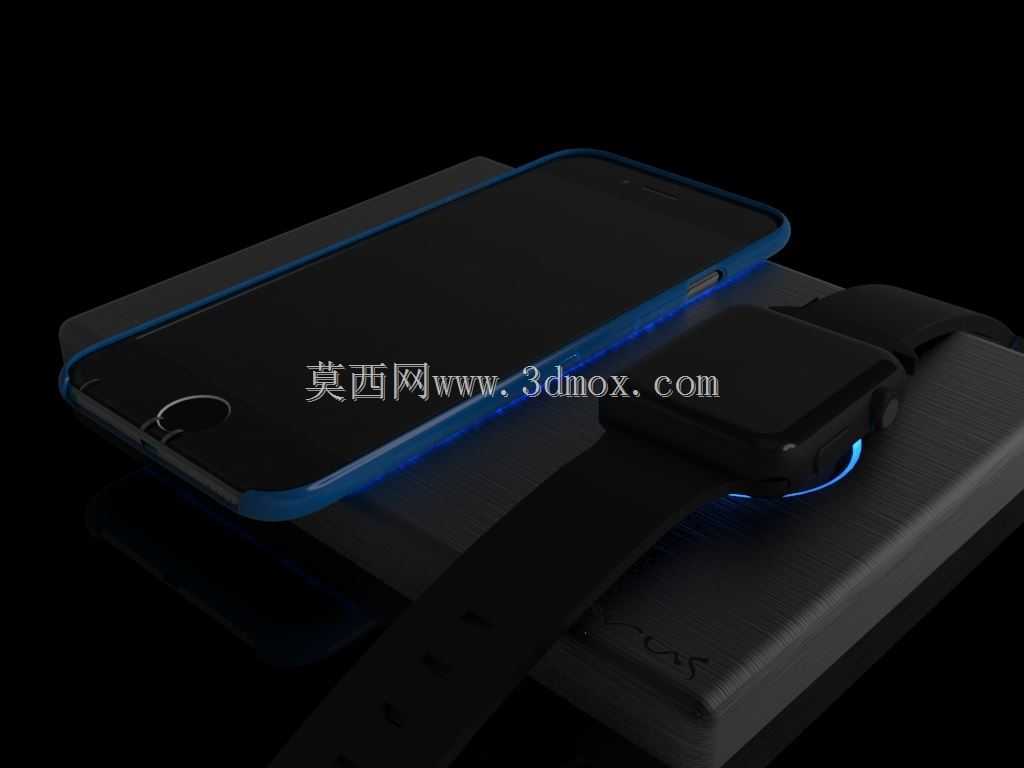

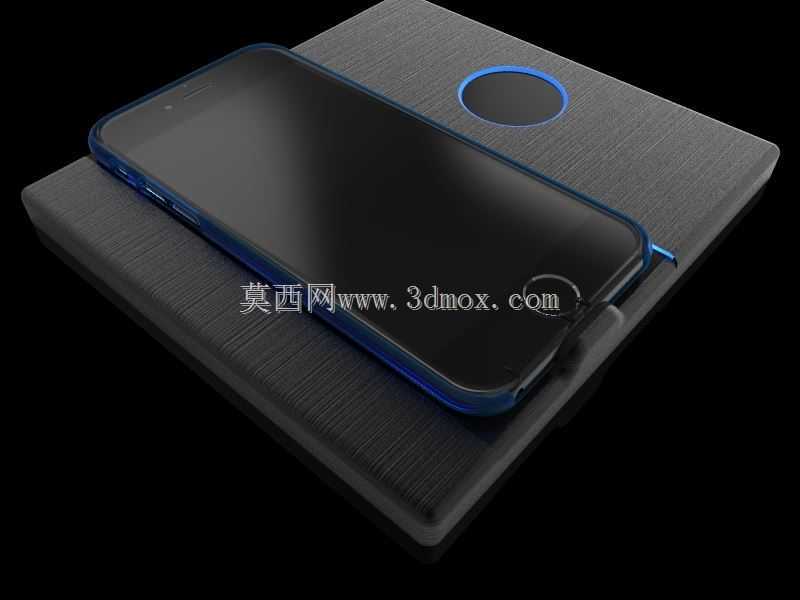

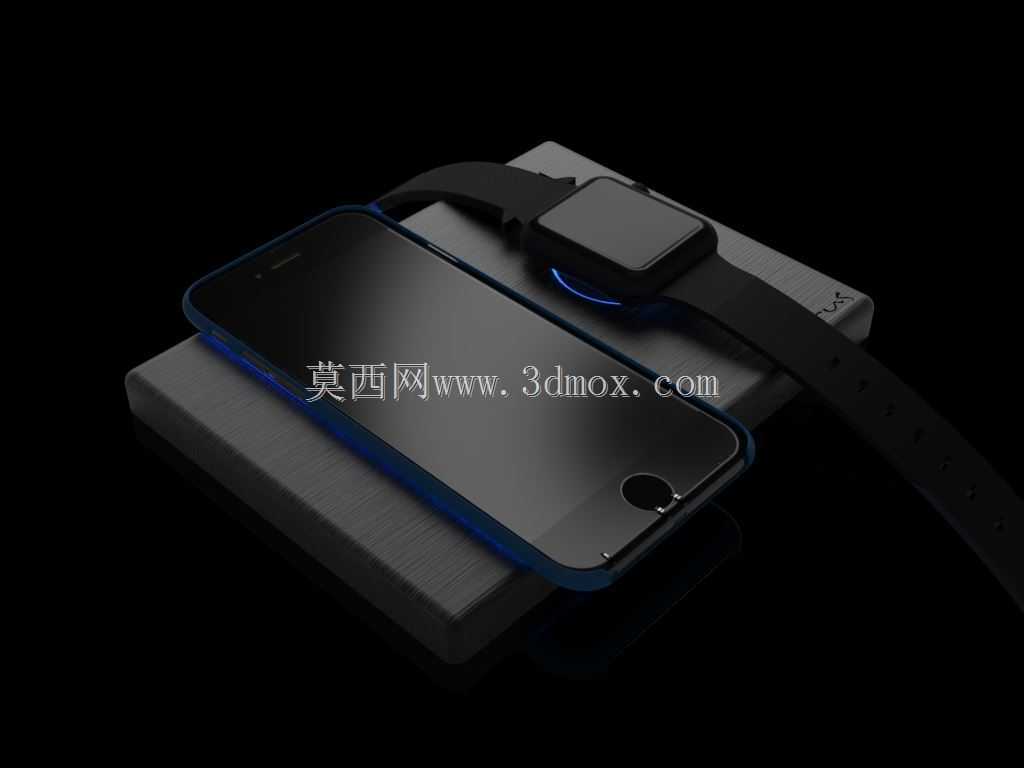

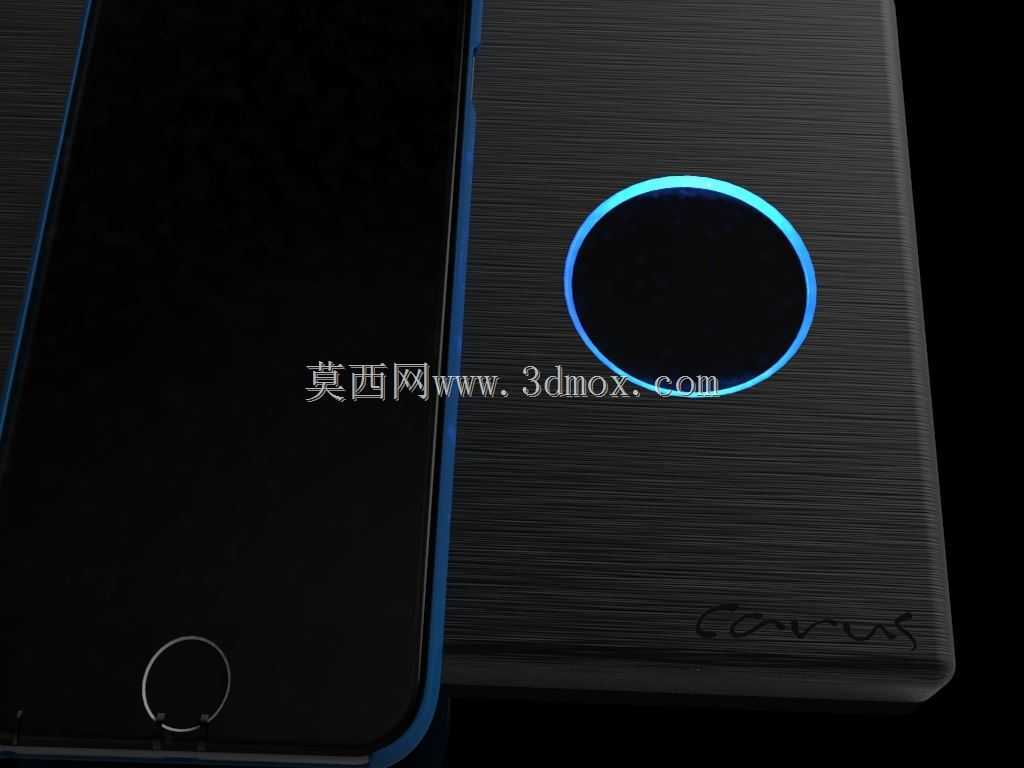

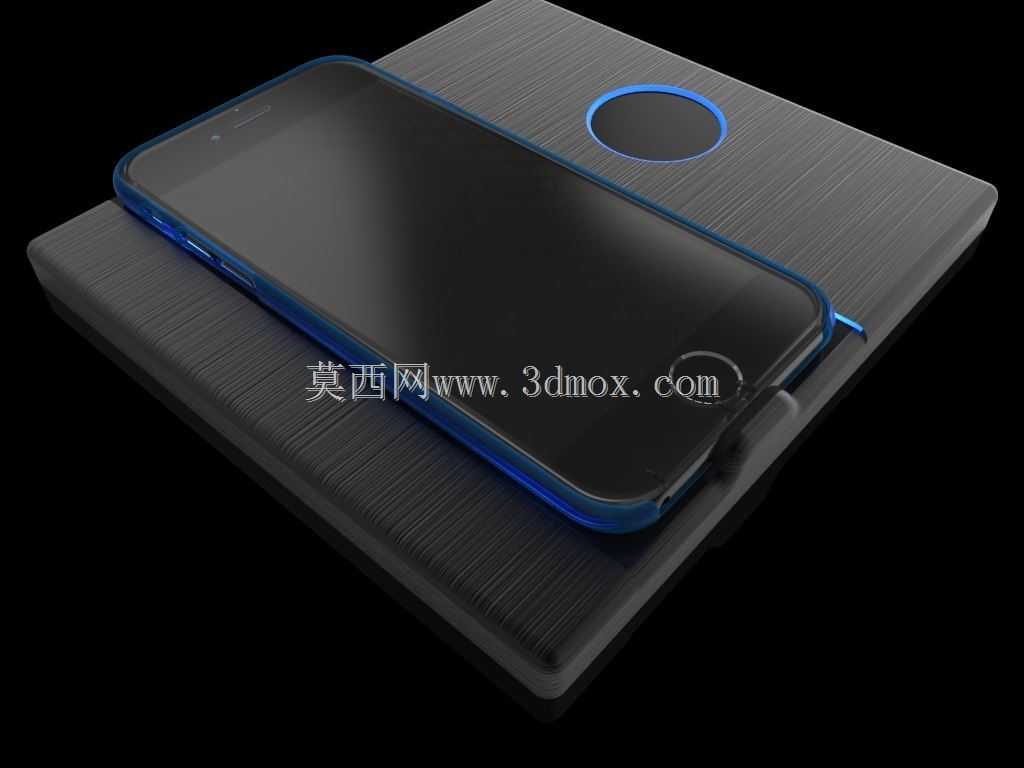

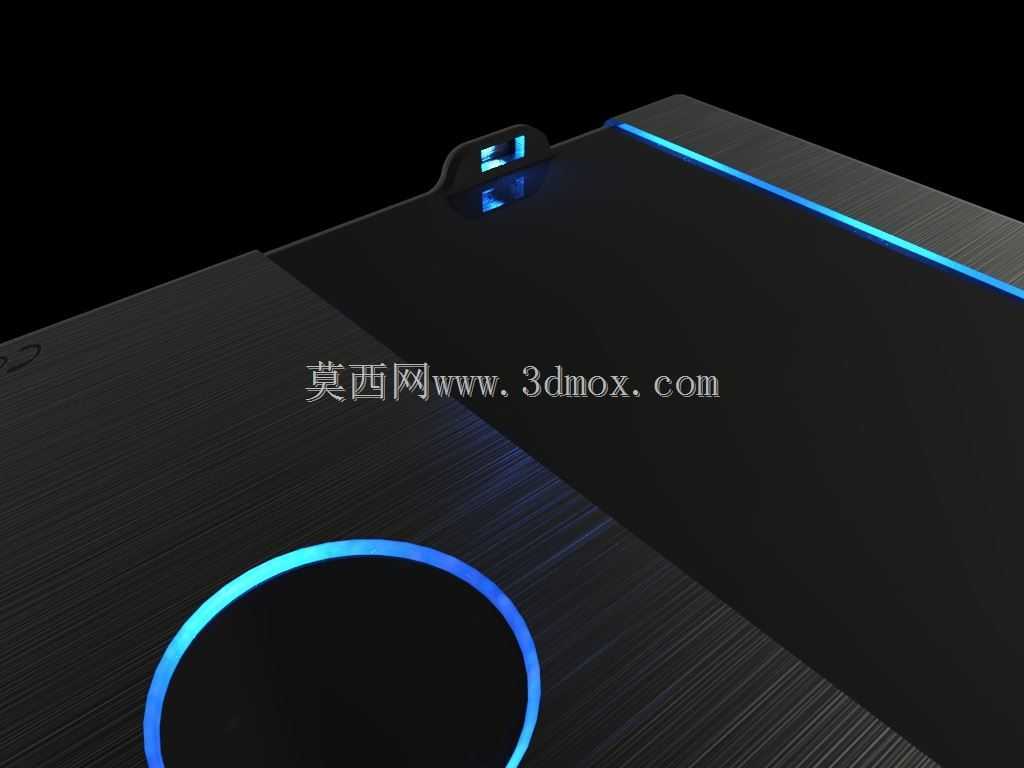

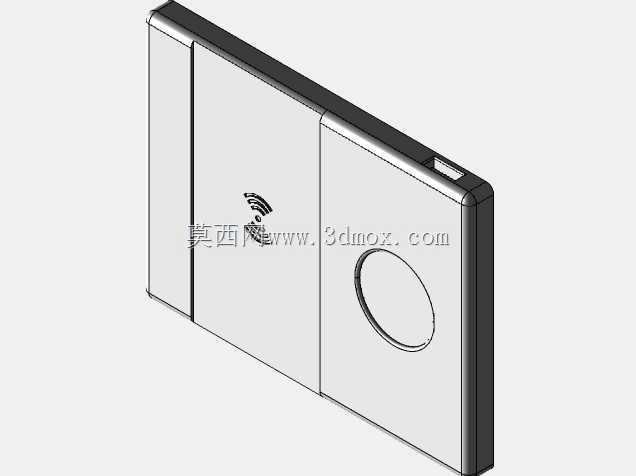

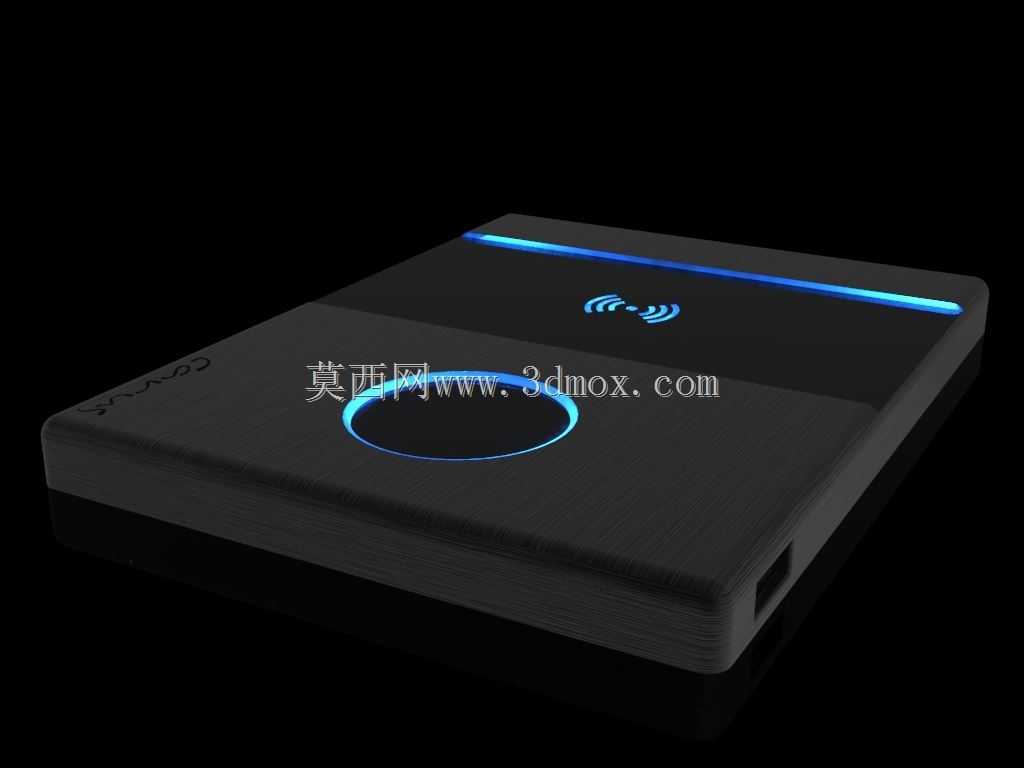

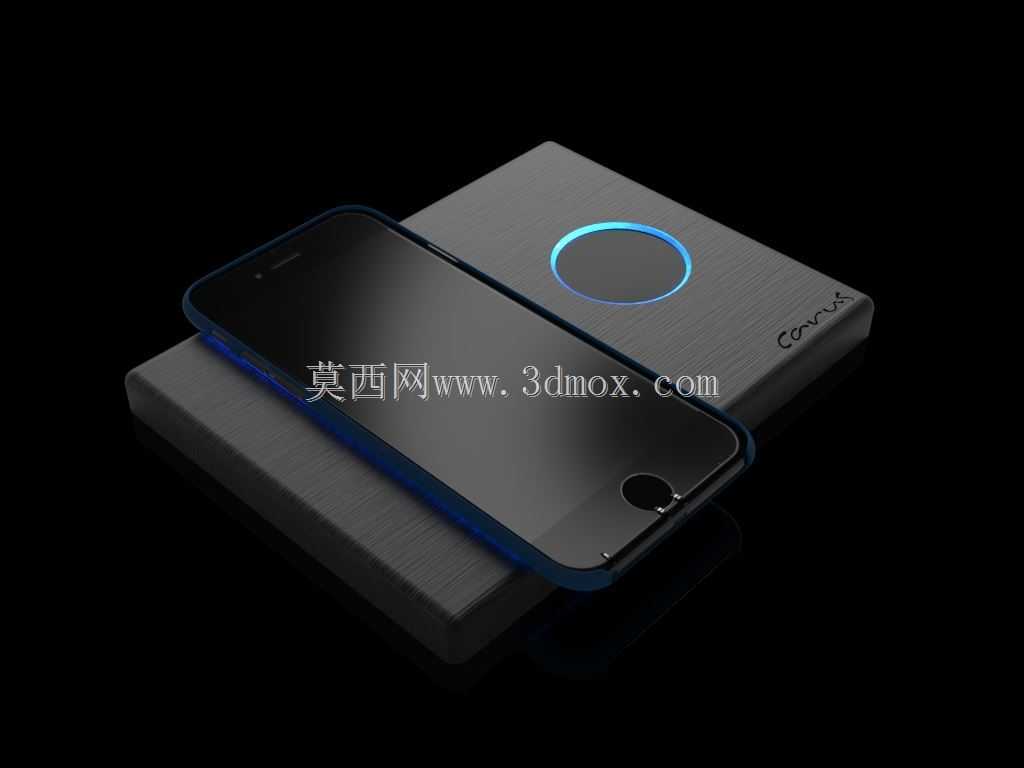

　　既提升放置时的摩擦力避免设备滑动，也能减少日常使用中表面划痕的明显程度；手机放置区域做微下沉的限位处理，用户放置手机时无需刻意对位，自然放置即可让手机内置的无线接收线圈与底座内的发射线圈对齐，充电效率保持稳定。智能手表的无线充电模块设置在底座上表面的圆形独立区域，凸起的环形定位边刚好适配手表充电的对位需求，手表放置后不会与手机区域产生干涉，两个无线充电区域的间距经过反复调整，即使同时放置手机与手表充电，两类设备的边缘也不会出现磕碰、挤压的情况。有线充电模块整合在底座侧边，接口做内凹式设计，插接充电线后不会突出底座整体轮廓，避免日常拿取物品时剐蹭到充电线导致接口松动，底座内部的PCB板布局做了分层处理，无线充电的发射线圈、

　　整流模块与有线充电的降压模块、电路保护模块之间设置了金属屏蔽隔层，避免不同模块工作时产生电磁串扰，保证充电过程的稳定性。安装边界层面，底座整体厚度控制在12mm以内，长宽尺寸分别为120mm与100mm，放置在桌面时占用空间极小，底部设置四个环形硅胶防滑垫，防滑垫厚度1mm，既可以避免底座在光滑桌面滑动，也能垫高底座底部留出散热间隙，长时间充电时内部模块产生的热量可以通过底部间隙快速散出，避免热量堆积导致充电功率下降。结构设计过程中，壳体的壁厚统一设置为1.8mm，既保证壳体的结构强度，日常拿取、放置设备时不会出现壳体形变，也不会因为壁厚过大导致整体重量超标，壳体的卡扣连接位置均匀分布在四周，装配后上下壳的拼缝控制在0.1mm以内，

　　既方便生产组装，也能避免日常使用中灰尘、泼溅的液体进入壳体内部。从功能特性来看，双无线充电区域可以独立工作，单独放置手机或者手表时都能正常触发充电，同时放置两类设备时充电功率不会出现明显衰减，整合的有线充电模块支持常规快充协议，在无线充电无法使用的场景下，用户可以直接插接充电线为设备补能，无需额外准备其他充电头。设计过程中也充分考虑了日常使用的细节，底座上表面的无线充电区域边缘做了0.5mm的圆角过渡，放置设备时不会刮花手机或者手表的背面外壳，侧边的充电接口做了防呆设计，用户插接充电线时无需刻意分辨方向即可顺利插入，内部电路设置了过流、过压、过温三重保护，出现异常情况时会自动切断充电回路，避免损坏被充电的数码设备。
