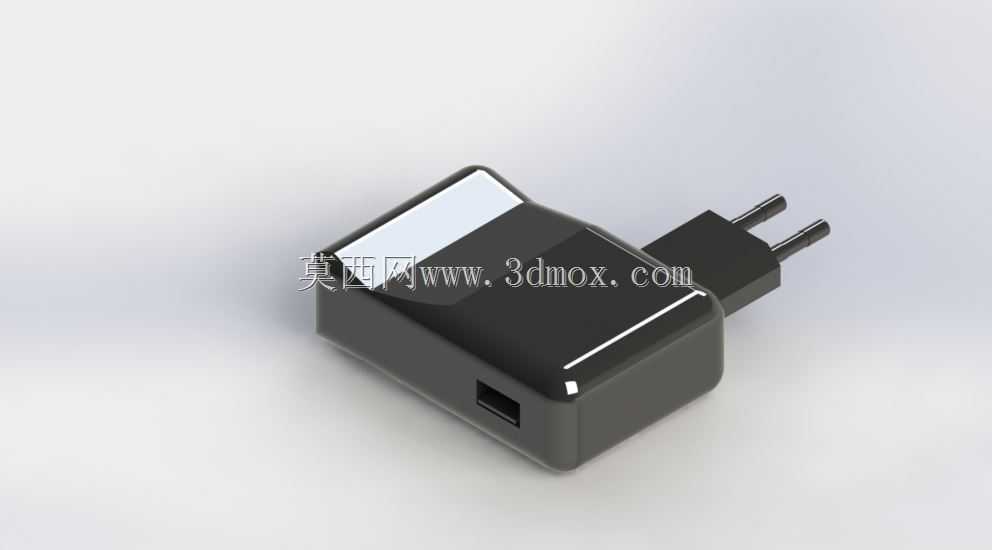

欧规插脚式USB口墙插电源适配器结构设计

　　日常接触的消费电子供电配件里，墙插式电源适配器是覆盖场景最广的品类之一，小到蓝牙耳机、智能手环，大到便携路由器、小型桌面外设，都能通过这类适配器完成市电到低压直流的转换，不用额外搭配供电底座，插在墙面插座、插排上就能直接取电，省去了桌面布线的冗余。这次的结构设计针对欧规市电使用场景做适配，插脚采用固定直出式的欧标双圆柱结构，插脚间距、伸出长度完全匹配欧盟地区通用墙面插座、万用孔插排的尺寸边界，插合后不会出现松脱、接触不良的问题，插脚根部做了加厚的应力分散结构，反复插拔过程中不会出现插脚弯折、根部壳体开裂的情况。整体壳体采用上下扣合的超声波焊接结构，没有外露的螺丝孔，外观整体性更强，同时能达到日常使用的防尘防泼溅要求，

　　壳体边缘做了R1.2的圆角过渡，没有尖锐的棱角，插拔时握持手感更舒适，也不会在携带过程中刮蹭包里的其他物品。输出端设置在壳体侧面的USB-A接口位置，接口周围做了0.3mm的凸台防护，避免插头反复插拔磨损壳体表面，接口内部的舌片位置做了限位结构，插头插入到位后有明确的阻尼反馈，不会出现插偏导致的接口针脚变形问题。内部腔体的布局上，高压侧和低压侧做了明确的隔离筋位，插脚连接的弹片直接和PCB板的高压输入端焊接，减少飞线带来的装配复杂度，整流、变压、稳压元件的排布预留了足够的散热间隙，壳体内部对应发热元件的位置没有设置多余的遮挡结构，日常连续供电过程中热量能通过壳体均匀散出，不会出现局部过热的情况。

　　整体外形的长宽高尺寸控制在常规墙插适配器的通用边界内，相邻插位使用时不会遮挡旁边的插座孔位，不管是插在墙面低位插座还是桌面插排上，都不会和其他插头产生空间干涉。壳体表面采用细晒纹的表面处理，不容易残留指纹和使用划痕，长期使用外观保持度更好。插脚的金属部分采用铜包钢材质，既有足够的结构强度，又能保证良好的导电性能，插拔寿命能满足日常数千次的使用要求。USB接口的金属外壳和内部低压电路的接地端连通，能起到一定的屏蔽作用，减少供电过程中的纹波干扰，给对供电稳定性要求高的数码设备供电时也不会出现异常。从结构装配的角度看，所有内部元件都设置了对应的定位柱和卡扣，生产装配时不需要额外打胶固定，元件放到位后扣合上下壳就能完成焊接前的预固定，

　　能有效提升装配效率，降低生产过程中的不良率。壳体的分模线设置在侧面居中位置，注塑生产时不容易产生飞边，后续修边的工作量更小，外观面的瑕疵率更低。针对日常使用中可能出现的跌落情况，壳体内部的PCB板四个角都设置了缓冲胶位，1米高度自由跌落到水泥地面时，冲击力不会直接传递到PCB板上的元件，能有效避免元件虚焊、脱落的问题。插脚和壳体的配合位置做了一圈密封胶圈，日常使用中如果有少量液体溅到适配器表面，不会顺着插脚的缝隙流入内部，提升使用的安全性。
