标准渐开线直齿圆柱传动齿轮

项目分类:齿轮 发布时间:2021-12-19 ID:461544

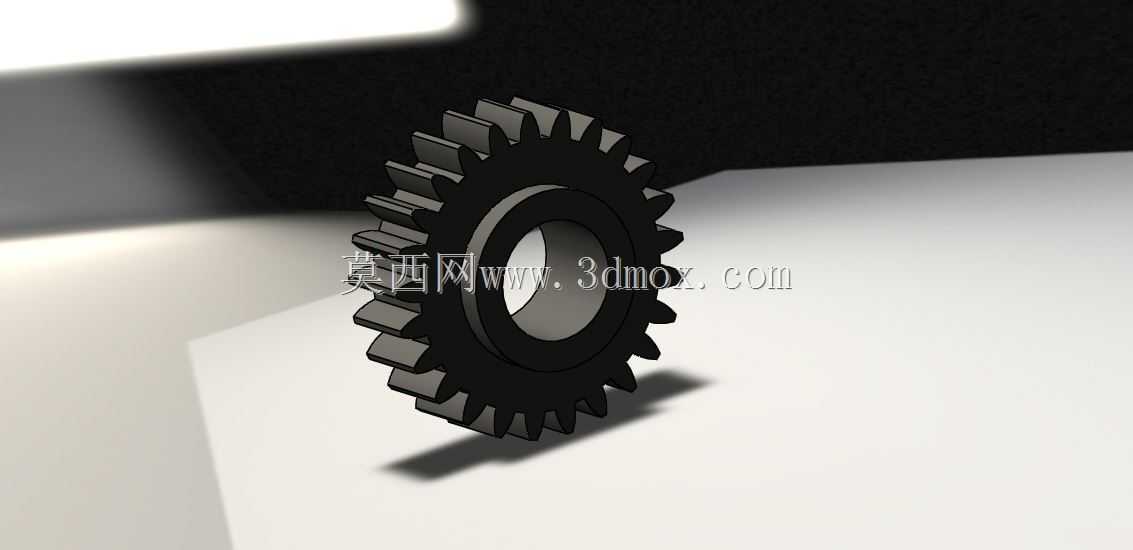

  • 标准渐开线直齿圆柱传动齿轮

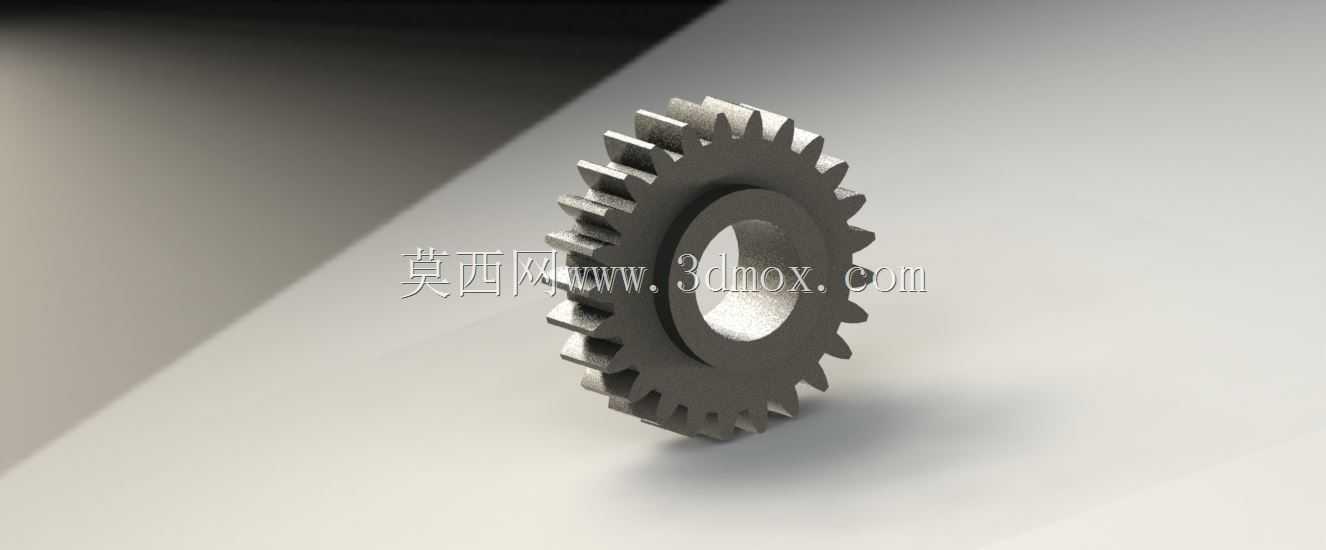

  • 标准渐开线直齿圆柱传动齿轮

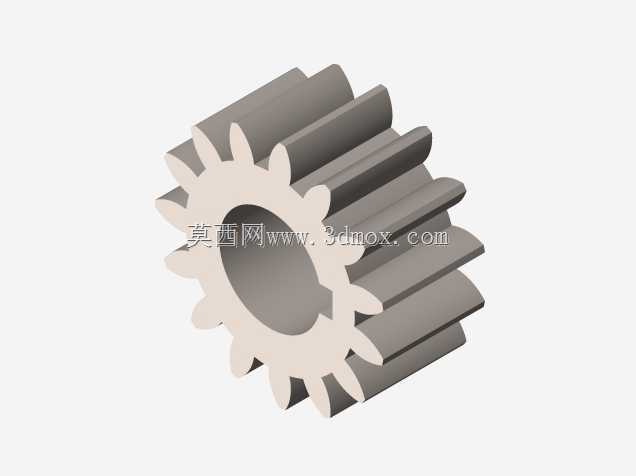

  • 标准渐开线直齿圆柱传动齿轮

  在各类定传动比的平行轴动力传递场景中,直齿圆柱齿轮是应用覆盖范围最广的基础传动零件,从常规的轻工输送设备、小型机床进给机构,到农用机械的动力分配单元、普通减速机的输入输出级,都能见到这类零件的身影。不同于斜齿齿轮的轴向力缺陷,也区别于锥齿轮的轴交角限制,正齿轮仅在平行轴间完成扭矩与转速的传递,啮合过程中无额外轴向分力,配套的支撑轴承选型无需额外考虑轴向载荷补偿,整套传动结构的支撑布局可以做得更紧凑,装配调整的难度也更低,非常适合中低速、中等载荷的常规传动工位使用。

  这款正齿轮采用标准渐开线齿形设计,齿廓曲线严格遵循压力角20°的通用机械传动规范,齿向与齿轮端面完全垂直,啮合过程中轮齿沿全齿宽方向同时进入、退出啮合,传动的瞬时传动比恒定,不会出现斜齿轮啮合时的轴向窜动问题,也无需搭配推力轴承抵消额外载荷。齿轮中心设置标准通孔安装位,可直接与同直径的传动轴通过平键完成周向固定,孔位与轴的配合公差选用基孔制过渡配合区间,既保证传动过程中不会出现周向打滑,也能满足常规工况下的拆装维护需求。齿轮的齿顶圆、齿根圆与分度圆参数均按通用模数系列匹配,可直接与同模数、同压力角的其他正齿轮完成啮合配对,无需额外做齿形修配,适配绝大多数常规开式、闭式传动的安装需求。

  从实际使用的场景来看,这类齿轮常被布置在设备的动力输入与执行端之间,承担转速匹配与扭矩放大的作用:比如小型皮带输送机的驱动端,电机输出的高转速通过一对啮合的正齿轮减速后,传递给驱动辊筒带动皮带运转,传动过程中动力损失小,运行噪音处于可控范围;在普通台钻的进给传动链中,正齿轮组将手轮的转动传递给主轴套筒,实现钻头的精准进给,因为轮齿啮合无轴向窜动,进给的行程控制精度可以满足常规钻孔加工的需求;在小型农用脱粒机的动力分配结构中,正齿轮将电机输出的动力拆分传递给脱粒辊与送料机构,结构简单可靠,即便在多粉尘的户外作业环境下,只要做好基本的润滑防护,就能长期稳定运行,不会因为复杂的结构设计导致故障频发。

  设计这类齿轮的时候,首先要明确传动端的额定输入扭矩、工作转速与传动比要求,先确定适配的模数参数:模数越大,轮齿的抗弯强度越高,能承受的载荷越大,但对应的齿轮整体尺寸也会同步增加,需要匹配安装空间的边界限制。齿宽的选取需要结合载荷特性确定,齿宽过大会导致载荷沿齿宽方向分布不均,容易出现轮齿局部偏磨断齿的问题,齿宽过小则会导致轮齿单位面积承受的压力过大,加速齿面磨损。轮齿的齿根位置做了标准的圆角过渡处理,避免应力集中导致的轮齿断裂失效,齿面的粗糙度控制在合理区间,既可以降低啮合过程中的摩擦损耗,也能保证润滑油膜在齿面的稳定附着,减少长期运行的齿面磨损。齿轮的端面与内孔的垂直度公差严格控制在合理范围,避免安装后出现齿轮偏摆,导致啮合过程中出现冲击、噪音过大的问题。

  从安装边界来看,这款齿轮的轴向定位依靠轴肩与轴用挡圈完成,安装时需要保证配对齿轮的轴线平行度误差在允许范围内,两齿轮的中心距严格按照分度圆半径之和调整,避免中心距过大导致齿侧间隙过大、传动回程误差超差,或是中心距过小导致轮齿啮合卡滞、运转阻力过大加剧磨损。在闭式传动箱内使用时,可采用油浴润滑的方式,将齿轮的下部浸入润滑油中,运转过程中带起的润滑油可以持续覆盖啮合齿面,带走啮合产生的热量与磨屑;在开式传动场景使用时,需要定期涂抹润滑脂,做好外部防尘防护,避免硬质粉尘颗粒进入啮合齿面,造成齿面磨粒磨损,缩短零件的使用寿命。不同于需要定制加工的特殊齿形传动件,这类标准正齿轮的互换性极强,当设备上的齿轮出现断齿、过度磨损的故障时,只要匹配对应的模数、齿数与内孔尺寸,就可以直接替换,无需对设备的原有安装结构做改动,大幅降低设备的维护成本与停机时长。
