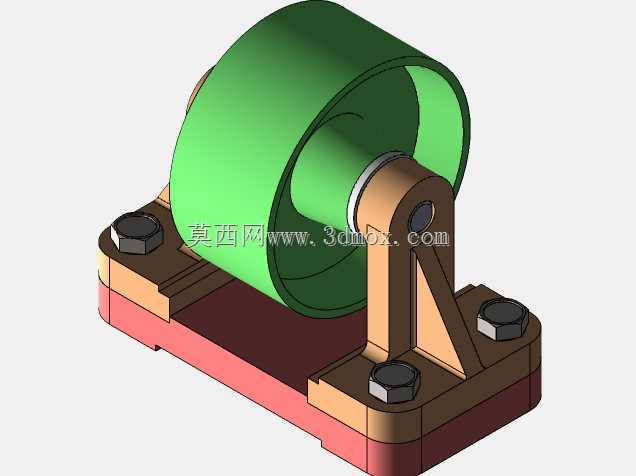

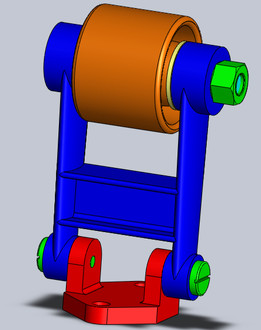

带安装支座的重载导向滑轮结构

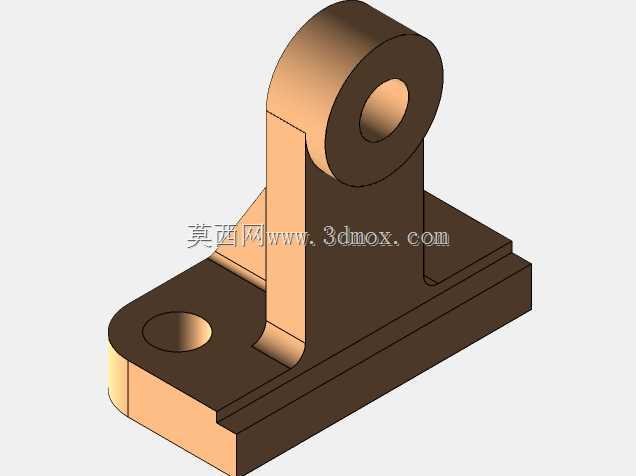

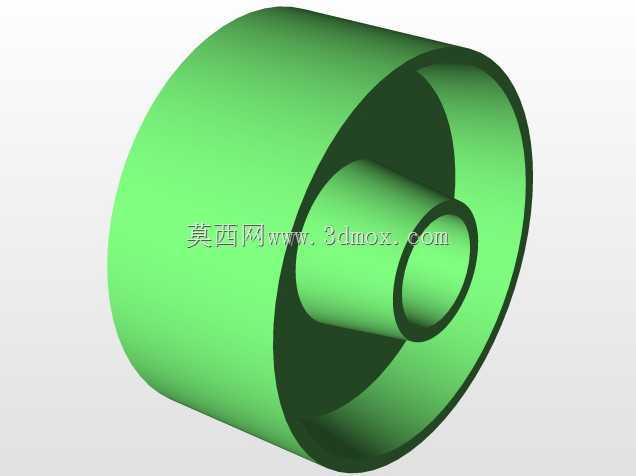

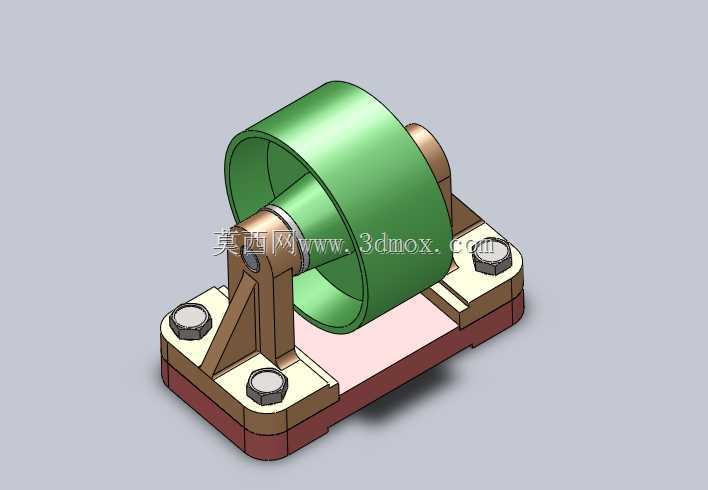

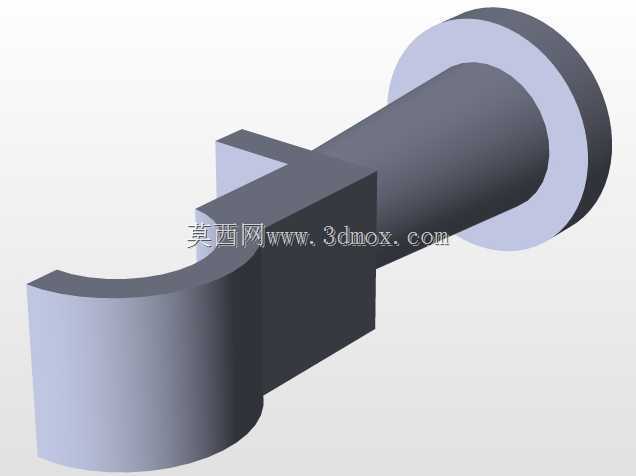

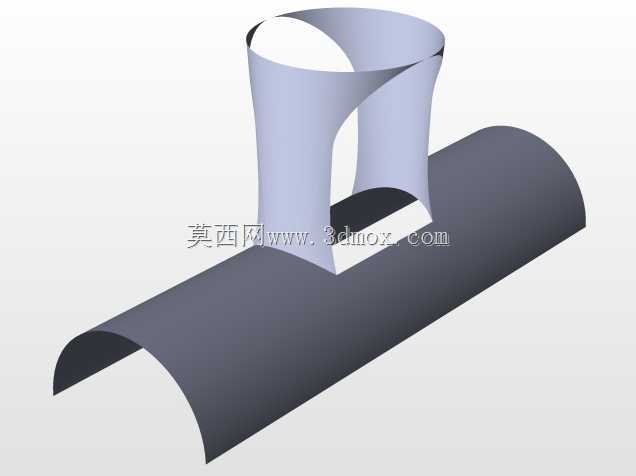

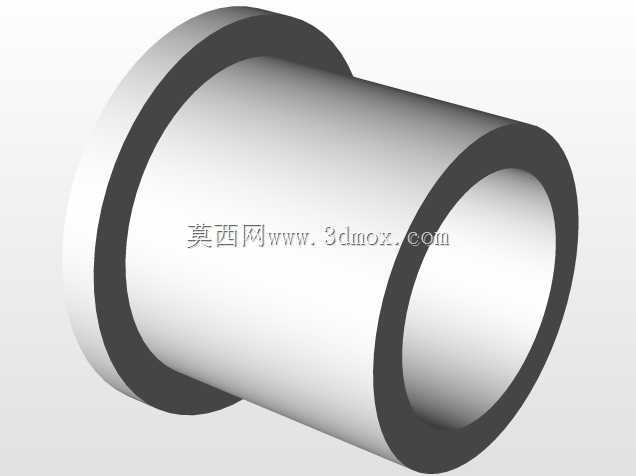

　　这类带分体式安装支座的滑轮结构，在车间物料输送线、小型起重导向工位、轻工设备张紧机构里都有非常广泛的落地场景，很多时候设备里的绳索、软带传动路径需要转向或者张紧，就靠这类组件来降低传动过程中的摩擦阻力，同时约束传动件的运行轨迹，避免绳索跑偏、脱槽引发的设备故障。从实际使用的角度看，这个滑轮组件的核心功能是为环绕在轮槽内的柔性传动件提供稳定的转动支撑，轮体采用宽幅轮面设计，轮缘做了圆滑过渡处理，不会在长期运行中割伤绳索或者传动带的表层，能有效延长传动件的使用寿命。整个组件的支撑结构采用了双侧三角加强筋的支座设计，支座和底部安装底板采用分体式装配结构，两个支撑臂分别从底板两侧向上延伸，臂体上的三角加强筋直接连接到底板安装面，

　　能在承受径向载荷的时候把应力均匀分散到底板的四个安装点位，避免支撑臂根部出现应力集中断裂的问题。设计的时候首先考虑的是安装维护的便捷性，轮体的转轴两端直接固定在两侧支座的安装孔内，不需要额外的复杂定位结构，后期更换轮体或者维护转轴润滑的时候，只需要拆开单侧支座的固定螺栓就能完成操作，不用把整个底板从设备机架上拆下来，能大幅缩短现场维护的停机时间。底部的安装底板做了沉头安装孔设计，四个固定点位分别布置在底板的四个角位置，安装螺栓拧紧之后螺帽完全沉入沉孔内，不会突出底板表面，既可以保证底板和设备安装面完全贴合，不会出现安装间隙导致组件运行时晃动，也能避免突出的螺帽和周边运动部件发生干涉。轮体和支座之间预留了足够的转动间隙，

　　不会因为加工装配的微小误差导致轮体转动时蹭到支座侧壁，转轴和轮体之间的配合间隙经过合理设定，既能保证轮体转动灵活无卡滞，也不会出现径向窜动过大导致传动件脱槽的问题。从安装边界来看，整个组件的安装底板采用矩形轮廓，四个安装孔的孔位间距按照通用工业附件的安装尺寸规范设计，能直接适配多数轻型输送设备、小型起重装置的预设安装位，不需要额外做安装转接板；轮体的外径尺寸和宽度匹配常规直径的纤维绳索、平传动带的使用需求，轮槽的深度足够容纳传动件，即使传动过程中出现小幅的摆动也不会脱出。在实际选型应用的时候，这类滑轮组件可以直接作为独立模块集成到设备的传动路径中，不需要额外设计支撑结构，能大幅缩短结构设计的周期，

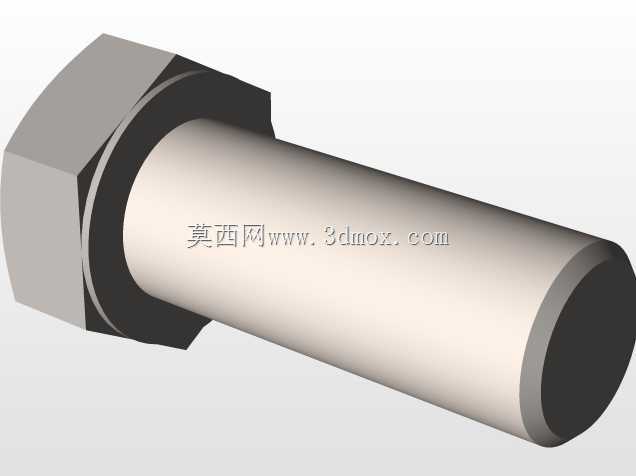

　　组件的所有装配零件都采用常规机械加工工艺就能生产，零件的加工精度要求适配普通机加工的公差范围，不需要特殊的加工设备，量产成本控制难度低。双侧支撑的结构相比单侧悬臂的滑轮结构，承载能力有明显提升，能承受更大的径向载荷，在同等载荷条件下，转轴的弯曲变形量更小，运行过程中的震动和噪音也更低，适合在固定工位长期连续运行的设备上使用。底板和支座之间采用螺栓紧固的连接方式，连接面做了铣平处理，装配后能保证两个支座的同轴度，避免转轴安装后出现倾斜导致轮体转动卡滞，每个连接螺栓都配套了防松垫圈，在设备长期运行产生震动的工况下，也不会出现连接螺栓松动的问题，保证组件长期运行的可靠性。
