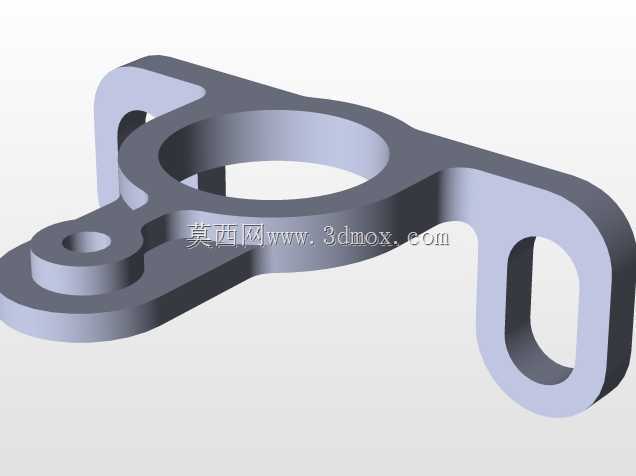

GT3变速驱动桥适配GM ECU轮速传感器支座

　　在跨平台动力总成改装的实际作业场景中，不同车系的电控系统与机械部件适配一直是结构设计环节的核心难点，这款支座正是针对保时捷GT3变速驱动桥与GM系列ECU车轮转速传感器的匹配需求开发的专用连接结构。从实际装车的功能逻辑来看，车轮转速传感器需要稳定固定在驱动桥壳体的指定位置，保证传感端头与齿圈的工作间隙维持在标准范围内，既不能因为间隙过大导致信号采集丢步、轮速数据失真，引发行车稳定系统误触发，也不能因为间隙过小造成传感器端头与旋转齿圈刮蹭，损坏传感元件或齿圈齿面。

　　设计阶段首先梳理了两侧安装界面的边界约束：GT3驱动桥端的安装基准是桥体上的环形定位凸台，这个凸台原本是配套原厂传感器的定位结构，直径公差带控制在h7级别，表面粗糙度要求Ra1.6，因此支座的主定位孔直接采用与该凸台过渡配合的尺寸设计，孔壁预留0.02mm的装配间隙，既保证装配时能顺利推入，又能限制支座工作时的径向窜动。考虑到车辆行驶过程中驱动桥会随悬架跳动产生持续振动，同时传动系统运转会带来宽频域的谐振，主定位孔旁侧设计了带通孔的凸台结构，用于穿装固定螺栓，螺栓拧紧力矩设定为8N·m，配合平垫圈分散压紧应力，避免长期振动下螺栓松脱。

　　面向GM ECU配套的轮速传感器安装端，支座上设计了长圆形的调节安装槽，这个结构是整个设计的核心适配点——不同批次的GM轮速传感器安装卡扣尺寸存在微小公差，同时改装作业中齿圈的安装轴向位置可能因为装配误差出现±1.5mm的偏移，长圆槽可以提供3mm的轴向调节余量，装配时可以先预紧传感器固定螺栓，转动车轮观察信号输出波形，待信号幅值稳定、无缺齿波形后再将螺栓拧紧至规定力矩，大幅降低现场改装的适配难度，避免因为装配累积误差导致传感器无法正常工作。

　　从整体结构的力学性能考量，支座主体采用悬臂式延伸结构，两个安装耳分别向两侧延展，其中一侧的安装耳长度更长，对应传感器的安装位置，为了避免悬臂结构在振动下产生疲劳断裂，两个安装耳与主定位环的连接位置都做了R3的圆角过渡，消除应力集中点，同时主环体的壁厚设定为4mm，安装耳的厚度与主环体保持一致，在保证整体结构刚度的前提下尽可能控制零件重量，整个支座的净重控制在45g以内，不会给驱动桥增加额外的簧下质量负担，避免影响悬架的响应特性。

　　实际装车验证环节，这款支座可以适配多数GM系列的霍尔式轮速传感器安装，安装完成后传感器端头与齿圈的垂直间隙可以稳定控制在0.8-1.2mm的最优区间，在车辆0-260km/h的速度区间内，轮速信号输出的线性度误差小于0.5%，能够完全满足ECU对轮速数据的采集要求，不会出现低速信号丢转、高速信号饱和的问题。同时支座的安装完全利用驱动桥原有的安装点位，不需要对桥体进行钻孔、焊接等破坏性加工，所有固定点都采用可拆卸的螺栓连接，后期维护更换传感器或者还原原厂配置时可以直接拆卸，不会对原车部件造成不可逆的损伤。

　　从建模的细节处理来看，所有的棱边都做了0.5mm的倒角处理，既避免零件加工完成后锐边划手，也能减少应力集中提升零件疲劳寿命；安装孔的位置度公差控制在0.1mm以内，保证装配时不需要额外修配就能顺利对位；长圆槽的两端采用半圆结构，半圆直径与槽宽保持一致，方便加工时铣刀直接走刀成型，不需要额外的清根工序，降低零件的加工成本。针对改装场景中可能遇到的泥水、盐雾腐蚀环境，零件设计时预留了表面阳极氧化的涂层厚度余量，所有配合尺寸都考虑了0.01mm的膜厚影响，不会因为表面处理导致装配间隙出现偏差。
