90度方形法兰连接弯管结构设计

　　在工业流体输送、气动回路搭建、小型设备气路排布的实际场景里，这类两端带方形安装法兰的90度弯管，是改变管路走向同时保证连接刚性的常用零件，和常见的圆法兰弯头、螺纹连接弯头不同，方形法兰的四个安装孔位能提供更均匀的压紧力，在安装空间受限、需要精准定位对接的位置，方形法兰的边棱可以直接靠紧安装基准面，省去额外的定位工装，安装效率更高。从实际使用场景来看，这类弯管常出现在小型空压机的排气端、工业除尘设备的支管转向处、食品包装机械的真空回路里，因为两端法兰的密封面是平面结构，配合耐油橡胶垫或者四氟垫片就能实现可靠密封，不需要像螺纹连接那样缠绕生料带，后期拆卸维护也更方便，不会出现螺纹锈死拆不下来的问题。

　　设计这类弯管的时候，首先要确定的是两端法兰的安装边界，方形法兰的四个安装孔呈对称分布，孔中心距要和对接端的接口尺寸完全匹配，法兰的厚度要根据管路内的工作压力来核算，避免螺栓压紧的时候法兰出现翘曲导致密封失效。弯管部分的曲率半径不能太小，否则流体经过的时候会产生较大的局部阻力，增加管路的压损，对于输送含微小颗粒的气流管路来说，过小的曲率半径还容易造成颗粒在弯管处堆积，长期使用会堵塞管路，所以设计时通常会把弯管的中心曲率半径设置为管路通径的1.5到2倍，既保证流体顺畅通过，也不会因为曲率半径过大导致整体结构占用太多安装空间。

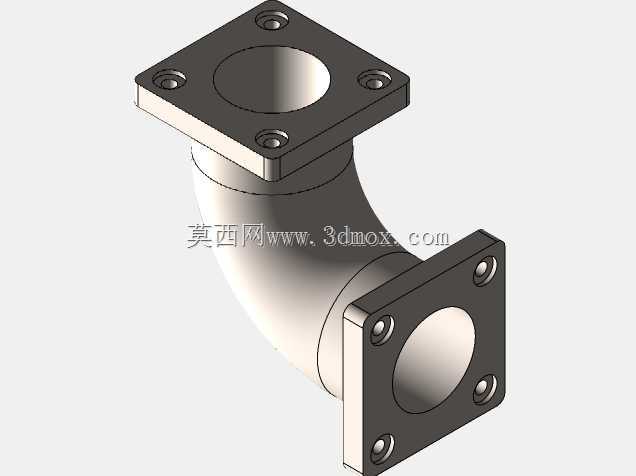

　　从结构细节来看，法兰和弯管的衔接位置做了圆弧过渡处理，这个过渡段不是随意添加的，一方面是为了降低连接处的应力集中，因为管路在工作的时候会受到流体压力产生的轴向力，还有设备运行带来的振动，如果法兰和弯管直接直角衔接，很容易在焊缝或者注塑接缝的位置出现应力开裂，圆弧过渡可以把集中的应力分散到更大的区域，提升零件的整体强度；另一方面，过渡段的圆弧也能减少流体在转角处的涡流，降低管路运行时的气流噪声。法兰上的安装孔做了沉孔设计，螺栓安装之后螺栓头不会突出法兰表面，这样法兰可以完全贴合安装基准面，不会因为螺栓头干涉导致安装不到位，沉孔的深度要和所用的内六角螺栓头高度匹配，保证螺栓拧紧之后头部完全沉入沉孔内，不会突出平面影响密封。

　　在尺寸匹配上，弯管的通径要和对接管路的通径保持一致，不能出现通径突然缩小或者扩大的情况，否则会在变径位置产生额外的压损。法兰的密封面要保证足够的平面度，通常加工的时候平面度公差要控制在0.1mm以内，这样压紧垫片的时候整个密封面受力均匀，不会出现局部间隙导致泄漏。对于用在有腐蚀环境里的这类弯管，还可以根据实际介质调整材质，比如输送弱酸弱碱的工况可以选用PP材质，高温油路可以选用铸铝或者不锈钢材质，不同材质的弯管壁厚也要做对应调整，塑料材质的壁厚要比金属材质厚一些，保证足够的结构强度。

　　实际选型安装的时候，要先确认两端法兰的孔位方向，因为是90度弯管，两端法兰的孔位相对角度如果出现偏差，安装的时候就会出现一端孔位对齐、另一端孔位错位的问题，所以建模的时候就要把两端法兰的孔位角度约束好，保证其中一个法兰的孔位呈水平垂直分布的时候，另一端法兰的孔位也和对应对接面的孔位完全匹配。另外弯管的整体长度尺寸，也就是两个法兰密封面之间的中心距离，要符合管路布局的空间要求，不能和周边的其他零部件产生干涉，设计完成后可以通过三维软件的干涉检查功能，模拟安装状态下弯管和周边零件的位置关系，提前排查干涉问题，避免实际加工安装的时候出现装不上的情况。

　　这类弯管和普通的焊接弯头相比，两端自带一体式法兰，不需要现场焊接法兰盘，安装的时候只需要对准孔位拧紧四个螺栓就可以完成连接，对于没有焊接条件的安装现场来说非常友好，而且一体式的结构也避免了焊接带来的变形问题，法兰密封面的平面度更容易保证。在气动回路里使用的时候，因为内壁光滑，气流通过时的阻力小，能减少空压机的负载损耗，提升整个气路的运行效率。对于需要经常拆卸维护的管路节点，这种法兰连接的弯管拆装速度比卡套连接、螺纹连接更快，后期更换配件也不需要准备专用的工具，普通的内六角扳手就能完成拆装作业。
