适配保时捷GT3变速驱动桥的磁阻轮结构

　　在汽车传动系统的电控适配场景中，磁阻轮作为轮速与转速信号采集的核心触发部件，其结构精度直接决定ECU对转速信号的识别准确率，尤其在跨平台动力总成适配项目中，这类信号发生部件的匹配度是整套电控系统能否正常运行的关键。本次涉及的磁阻轮结构，主要用于GM E67 ECU与保时捷GT3变速驱动桥（G50/996/997系列）的适配场景，解决不同平台电控系统与机械传动部件之间的信号匹配问题，让非原厂ECU能够准确识别驱动桥的实时转速，为喷油、点火、牵引力控制等逻辑提供可靠的转速输入参数。

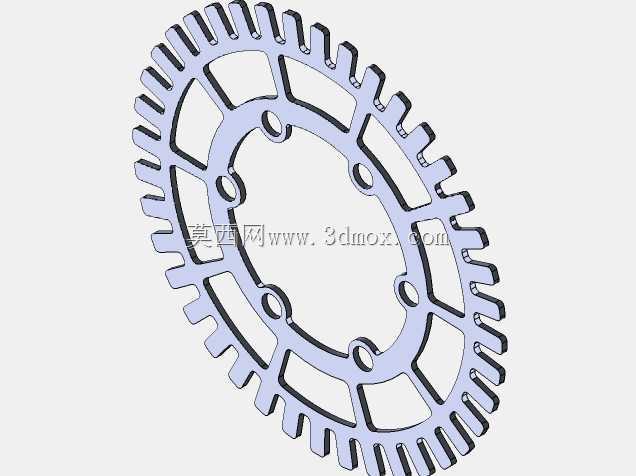

　　从功能特性来看，该磁阻轮采用周向均匀分布的矩形齿结构，齿形的齿宽、齿槽宽度以及齿顶与传感器的间隙都经过严格匹配，确保霍尔式或磁电式转速传感器在采集信号时，能够输出规整的方波信号，避免出现缺齿、信号杂波导致的ECU转速误判。轮体上的镂空结构并非单纯为了减重，一方面是平衡高速旋转时的转动惯量，让磁阻轮在随驱动桥轴系高速运转时不会产生额外的动不平衡量，避免轴系出现异常振动；另一方面镂空结构也能减少轮体在温度变化时的热变形量，保证齿形位置度在宽温域工况下始终保持在设计公差范围内。轮体上分布的多个安装孔，位置与保时捷GT3变速驱动桥的安装法兰完全匹配，安装孔的孔径、孔位公差按照IT7级精度设计，安装后磁阻轮的径向跳动量控制在0.05mm以内，确保每个齿经过传感器时的气隙偏差不超过0.2mm，保证信号幅值的一致性。

　　从设计思路层面，这类适配用磁阻轮不需要改动原有变速驱动桥的安装接口，完全依托原有桥体的安装法兰进行定位，不需要额外加工转接结构，降低适配改装的加工成本与装配难度。齿的数量完全匹配GM E67 ECU的转速信号采集逻辑，不需要对ECU内部的信号换算参数进行大幅修改，只需要完成基础的匹配标定即可让转速信号显示与实际转速一致。轮体的材料选用导磁性能稳定的低碳钢材质，表面做发黑防锈处理，既保证磁路导通性满足传感器的信号采集要求，也能抵御底盘位置的泥水、盐雾侵蚀，延长部件的使用寿命。

　　在实际安装边界上，该磁阻轮的轴向厚度控制在8mm以内，安装后不会与桥体周边的线束、悬架部件产生运动干涉，轮体的最大外圆直径与原有信号盘尺寸保持一致，不需要调整转速传感器的安装位置，传感器直接沿用原有安装支架即可达到设计要求的气隙值。在赛道工况下，车辆频繁加减速时，磁阻轮需要承受最高8000rpm以上的瞬时转速，轮体的结构强度经过校核，在最高转速下的离心变形量小于0.02mm，不会出现齿形外张导致的传感器刮碰问题。日常街道行驶场景中，轮体的抗疲劳性能也能满足长期交变载荷下的使用要求，不会出现齿根断裂、安装孔松旷的问题。

　　在跨平台动力改装的实际作业中，很多技术人员容易忽略磁阻轮这类信号部件的匹配精度，往往出现ECU转速信号跳变、牵引力控制误触发、限速功能异常等问题，本质上都是磁阻轮的齿形参数、安装精度达不到电控系统的识别要求。这款磁阻轮的结构设计完全围绕两个平台的接口参数、信号逻辑进行匹配，不需要改动周边任何原有部件，直接替换安装即可完成信号链路的匹配，大幅降低跨平台ECU适配的技术门槛，也减少了后期标定调试的工作量。在实际装车测试中，搭配该磁阻轮的适配系统，在全转速区间内的信号识别准确率达到100%，急加速、急减速工况下没有出现信号丢失的情况，ECU输出的控制逻辑与原厂系统的响应速度基本一致，能够满足赛道驾驶与日常行驶的双重使用需求。
