带安装孔斜齿圆柱传动齿轮结构

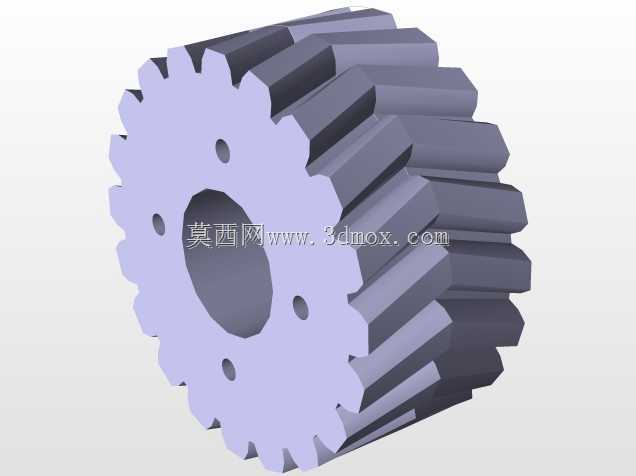

　　这款斜齿圆柱齿轮在常规工业传动场景中适配性极强，不同于直齿圆柱齿轮的瞬时线接触啮合特性，斜齿的齿向存在固定螺旋角，啮合过程中轮齿是逐步进入、逐步退出啮合区间，传动过程的冲击、振动和噪声表现远优于同参数直齿轮，在中高速重载的传动工况下稳定性优势十分明显。从结构细节来看，齿轮中心设置有适配传动轴的通孔，端面均匀分布四个安装定位孔，这类孔位既可以用于和轴端的法兰结构做周向固定，分担平键传递扭矩时的应力集中，也可以在多联齿轮组合装配时作为定位销孔，保证同轴度误差控制在装配允许范围内。齿宽方向的尺寸经过匹配计算，既保证足够的啮合接触面积来分摊齿面接触应力，避免长期运行出现点蚀、胶合失效，也不会因为齿宽过大导致轴向力超出配套轴承的承载阈值，

　　毕竟斜齿轮传动过程中会产生沿轴向的分力，设计时需要同步匹配对应承载能力的角接触轴承或者圆锥滚子轴承来抵消轴向载荷。在实际设备应用中，这类齿轮常出现在机床主轴箱的变速传动组、自动化输送线的减速单元、中小型工程机械的动力传输路径中，比如数控车床的主轴进给传动链里，搭配同模数斜齿齿轮使用，能保证进给过程的速度平稳性，避免直齿传动的顿挫导致加工表面出现振纹；在皮带输送线的减速箱输出端，这类齿轮可以传递足够扭矩带动滚筒运转，应对输送过程中负载波动带来的冲击。设计这类齿轮结构时，首先要根据传动比要求确定齿数、模数参数，再根据允许的轴向力大小选定合适的螺旋角，常规工业应用中螺旋角多选取8到15度区间，平衡传动平稳性和轴向力的矛盾；齿顶圆、

　　齿根圆的尺寸公差需要根据精度等级匹配对应的加工要求，端面安装孔的位置度公差要严格控制，否则装配时会出现孔位错位、齿轮偏摆的问题，运行时会加剧齿面的不均匀磨损。安装边界方面，中心通孔的直径公差一般选取H7级精度，和传动轴的配合多采用过渡配合或者小间隙配合，方便装配拆卸的同时保证同轴度；端面安装孔的沉头深度需要和配套的螺栓头部尺寸匹配，保证螺栓锁紧后头部不超出齿轮端面，避免和相邻的传动部件发生运动干涉；齿轮的齿顶圆和相邻箱体内壁之间需要预留至少3到5毫米的安全间隙，防止加工误差、装配误差或者运行时的热变形导致齿顶和箱体刮擦。从受力角度分析，斜齿轮的轮齿接触线是沿齿向倾斜的，重合度比同参数直齿轮更大，同时参与啮合的轮齿对数更多，

　　单齿承受的载荷更小，因此承载能力比同尺寸直齿轮高出15%到20%左右，适合在安装空间受限、无法通过增大齿轮尺寸提升承载能力的紧凑传动结构中使用。另外这类齿轮的齿向修形也需要纳入设计考量，长期满载运行时，轴系会在载荷作用下产生微小弯曲变形，导致轮齿一端出现偏载，提前发生磨损，设计时对齿向做适量的修形补偿，可以让齿面载荷分布更均匀，大幅提升齿轮的使用寿命。日常选型替换时，除了模数、齿数、压力角这些基础参数，必须确认螺旋角的大小和旋向，两个啮合的斜齿轮需要螺旋角大小相等、旋向相反才能正常装配啮合，同时要核对端面安装孔的分度圆直径、孔的数量和单孔直径，避免出现买回来无法和原有法兰、轴端适配的问题。
