滚珠丝杠配套立式支撑轴承座结构

　　在非标自动化设备、小型精密机床、直线传动模组的结构设计中，丝杠支撑部件的选型与安装直接决定整套直线传动系统的运行精度、负载能力与使用寿命，这款适配1605规格滚珠丝杠的立式支撑轴承座，是针对端部松侧支撑场景设计的标准化安装部件，主要承担丝杠径向承载、旋转定心、轴向微量浮动补偿的功能，区别于固定侧支撑座需要同时承担径向与双向轴向载荷的设计要求，松侧支撑的核心作用是抵消丝杠加工过程中存在的同轴度误差、长行程丝杠运行时的热伸长量，避免丝杠在高速往复运动中出现憋劲、爬行、预紧力异常波动的问题。

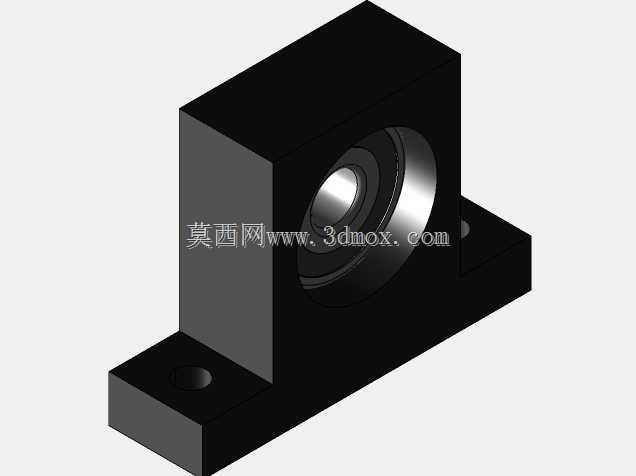

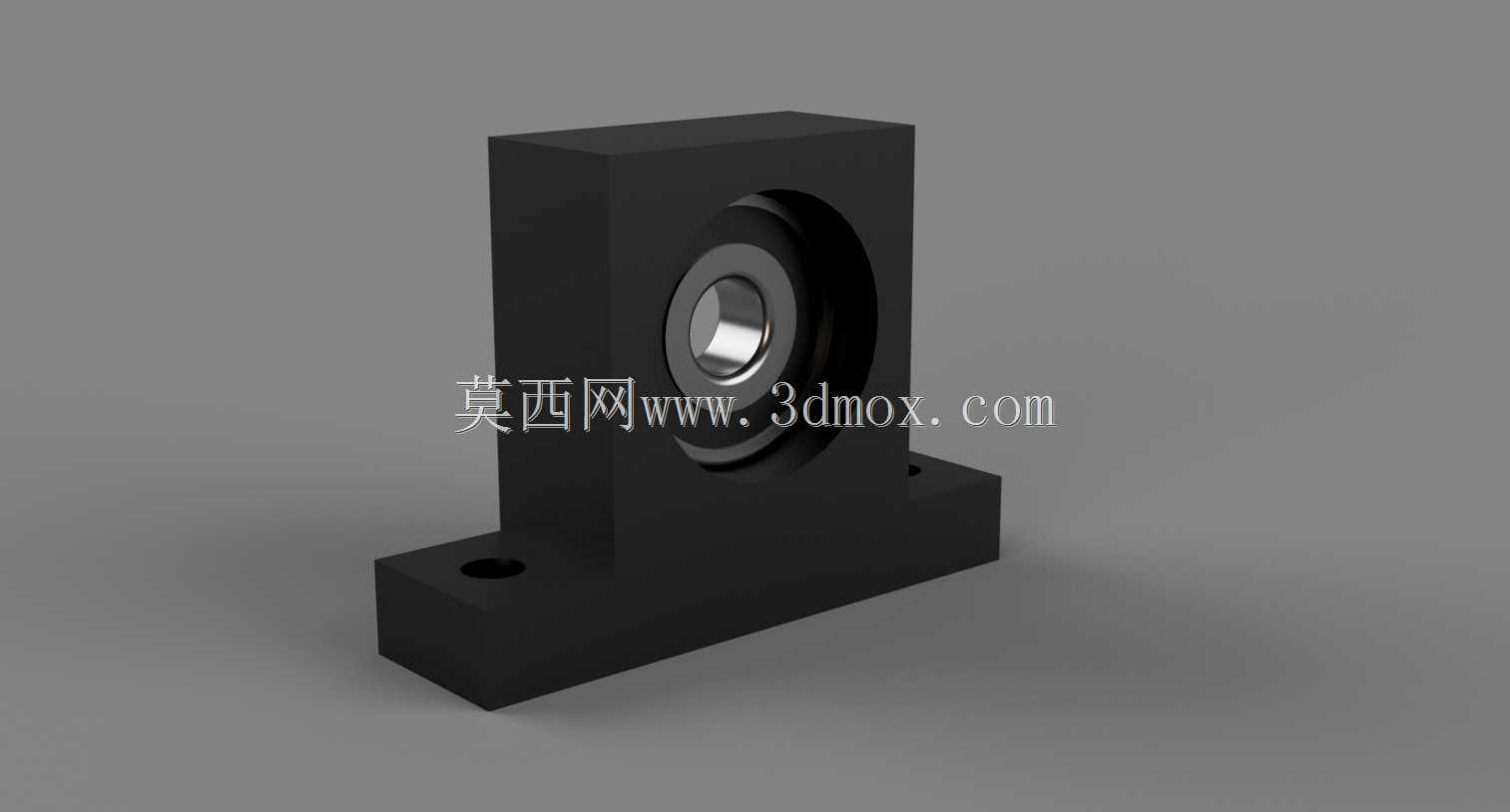

　　从结构设计逻辑来看，这款支撑座采用一体式L型立式安装基体，底部设计为带两个安装沉孔的水平安装法兰，垂直立板中部加工有轴承安装沉孔，用于嵌入标准深沟球轴承，轴承内孔与丝杠轴端采用过渡配合，安装时通过轴用挡圈或者轴肩实现轴承内圈的轴向定位，轴承外圈与立板沉孔采用小间隙过渡配合，预留微量的轴向窜动空间，满足松侧支撑的浮动需求。这种一体式L型结构相比分体式拼接的支撑座，省去了安装时的二次对齐调整步骤，安装基准统一，垂直立板与底部安装面的垂直度可以通过一次装夹加工保证，有效降低装配时的调校工作量，避免拼接结构带来的累积装配误差。

　　从实际安装边界来看，底部安装法兰的两个沉孔采用对称布局，孔距适配常规20系列、30系列铝型材的安装槽间距，也可以直接通过螺栓固定在钢制安装底板或者滑台基座上，安装时不需要额外加工定位台阶，只需要保证安装面的平面度在0.02mm以内，即可满足支撑座的安装精度要求。垂直立板的轴承安装孔中心到底部安装面的高度，与同规格固定侧支撑座的中心高保持一致，选型时只要匹配对应丝杠轴径的同系列固定座，就可以直接成套使用，不需要额外调整丝杠的水平安装高度，大幅缩短设计阶段的尺寸核对周期。

　　在实际应用场景中，这款支撑座多用于行程在500mm到1200mm之间的中等长度滚珠丝杠传动系统，比如小型点胶设备的X轴传动、桌面型雕刻机的Y轴进给、自动化分拣线的直线推料机构、检测设备的样品平移模组等场景。在这些场景下，丝杠的运行转速通常在300rpm到1200rpm之间，径向负载不超过轴承额定动载荷的15%，采用这种松侧支撑结构，既可以满足丝杠旋转时的定心要求，又能在丝杠因长时间运行摩擦升温出现轴向伸长时，通过支撑端的微量浮动释放内应力，避免丝杠出现弯曲变形，有效降低丝杠运行时的旋转阻力，减少支撑轴承的异常磨损。

　　设计建模过程中，这款支撑座的所有安装尺寸都严格适配标准件的安装要求，轴承安装孔的公差带选用H7，与标准深沟球轴承的外圈公差形成合理配合，既不会因为配合过紧导致轴承外圈无法微量浮动，也不会因为配合过松出现轴承外圈跑圈的问题。底部安装沉孔的深度设计充分考虑了内六角螺栓的头部高度，安装后螺栓头部不会突出安装法兰底面，保证支撑座与安装基面完全贴合，避免安装时出现倾斜。立板与底部法兰的连接处做了圆角过渡处理，降低直角连接处的应力集中系数，在承受较大径向负载时不会出现连接处断裂的问题，整体结构的壁厚经过受力校核，在额定负载下的变形量控制在0.01mm以内，不会因为结构变形影响丝杠的旋转精度。

　　对于结构设计从业者来说，这类标准化支撑座的三维模型可以直接导入装配体中使用，不需要从零开始绘制结构，只需要核对安装孔位、中心高、适配轴承内径这几个核心参数，就可以快速完成丝杠传动部分的结构布局，大幅提升设计效率。在选型匹配时，需要注意松侧支撑座只需要承受径向载荷，不需要额外配置角接触轴承或者推力轴承，避免过度设计带来的成本上升，同时要保证支撑座的安装面与丝杠固定侧的安装面处于同一基准平面，避免两支撑端不同心导致丝杠弯曲。在装配调试环节，安装松侧支撑时不需要将轴承外圈完全锁死，预留0.1mm左右的轴向窜动间隙，即可满足热伸长补偿的需求，调试时可以通过手动旋转丝杠，确认丝杠旋转无卡顿、阻力均匀后再完全锁紧支撑座的安装螺栓。
