UCP206立式带座外球面轴承结构

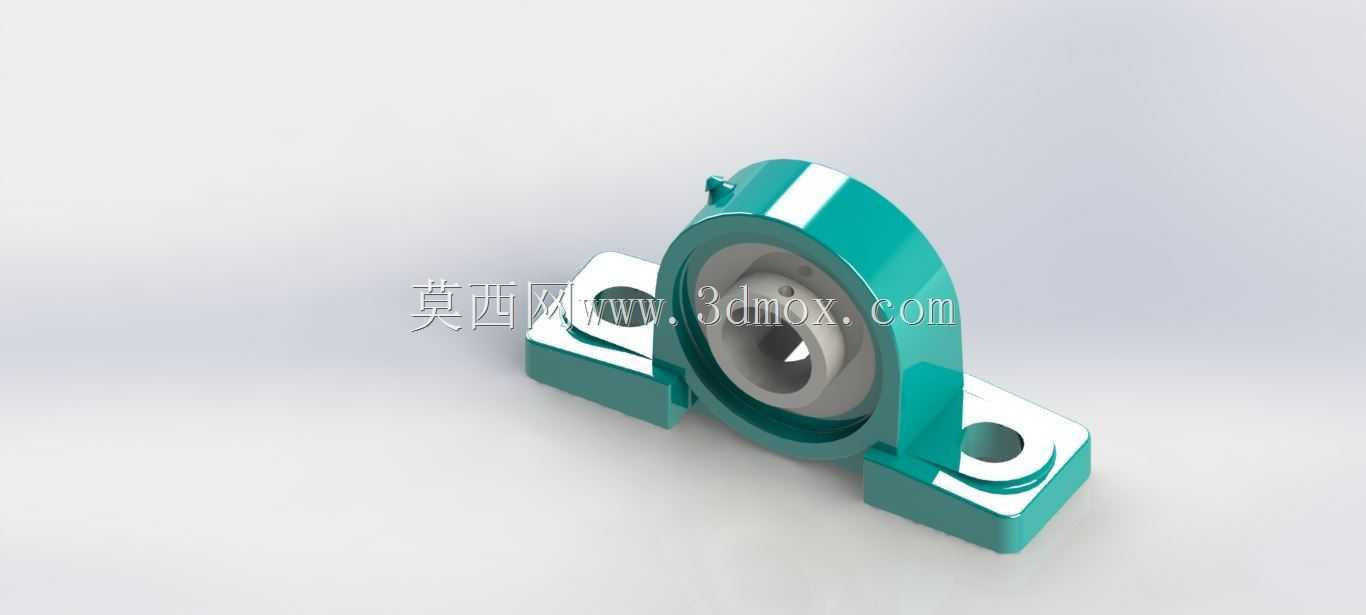

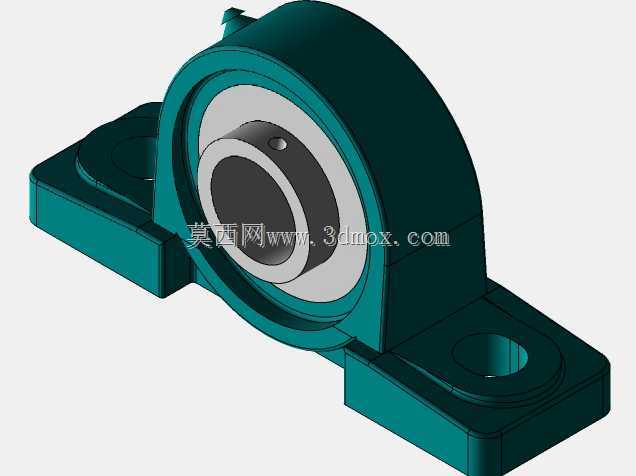

　　在轻工输送线、小型农机传动组、食品包装设备的从动辊支撑端，这类立式枕式带座轴承是出镜率极高的支撑部件，很多刚入行的结构工程师做轴系布局时，容易忽略这类标准件的安装边界细节，最后现场装配时才发现安装孔位干涉、维护空间不足的问题。这款UCP206规格的带座轴承，核心是将外球面球轴承与铸造立式轴承座整合为一体，不需要额外设计轴承座的安装配合位，直接通过底座的两个安装孔固定在设备机架的安装面上即可完成轴端支撑，相比分体式的轴承加轴承座装配方案，能省去内孔配合公差匹配、端盖密封结构设计的环节，大幅缩短小型传动设备的设计周期。从功能特性来看，这款轴承属于固定螺钉锁紧型，轴承内圈延伸出两个紧定螺钉孔，

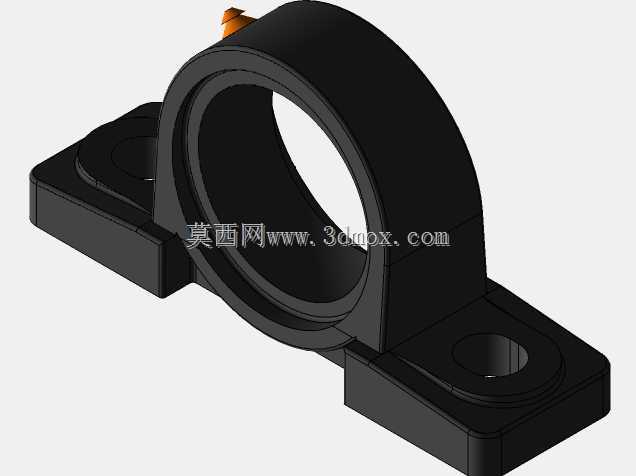

　　穿轴到位后拧紧两个紧定螺钉即可实现轴与内圈的周向与轴向固定，不需要额外加工轴肩、锁紧螺母的安装位，适配光轴的快速装配场景，能承受中等径向载荷，同时可补偿少量的轴系安装对中误差，对于现场安装精度不高的小型设备、临时改造的传动线来说，这种容错性非常实用。设计选型时首先要明确安装边界，这款轴承适配的轴径为30mm，底座的两个安装槽尺寸为21mm宽、17mm长，安装时可以根据机架上的螺栓孔位做小范围的位置调整，不需要严格控制孔位的中心距公差，这也是长槽安装孔的设计初衷。轴承座采用铸铁铸造后做表面防锈处理，底座的安装面为精加工平面，安装时需要保证机架的对应支撑面平面度达标，避免锁紧安装螺栓后轴承座产生形变，导致轴承内圈卡滞、转动阻力增大。

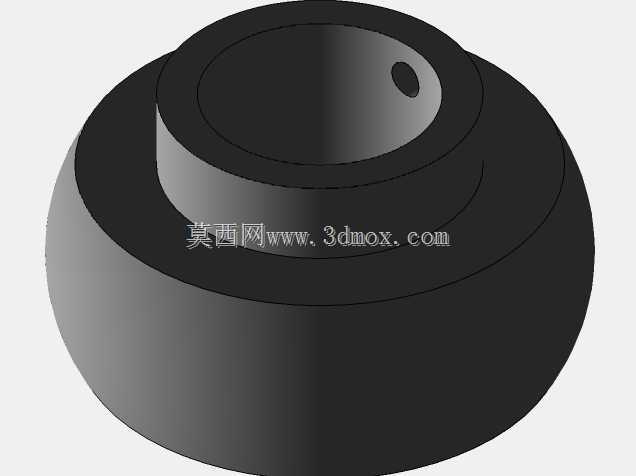

　　很多新手工程师做布局时只关注轴承的中心高尺寸，忽略了轴承外圈的回转半径，最后在轴承外侧布置的钣金护板、管线支架和轴承外圈产生干涉，这款轴承的座体两侧有突出的加强筋结构，建模选型时要把加强筋的外轮廓尺寸纳入安装空间校核范围，预留至少5mm的安全间隙，方便后续维护时拧紧紧定螺钉、补充润滑脂。从实际应用场景来说，这类带座轴承常用在转速不超过3000rpm、载荷平稳的传动部位，比如皮带输送机的托辊两端、小型风机的叶轮支撑端、包装设备的送料辊轴系，不适合重载冲击、频繁正反转的工况，那种场景需要选用带锥套锁紧的重载型带座轴承。建模时要注意还原轴承内圈的球面配合特性，外球面轴承的外圈和轴承座内孔是球面配合，允许内圈相对座体有小角度的偏转，

　　这也是它能补偿轴系对中误差的核心结构，做运动仿真时要保留这个自由度，不要把轴承内圈和座体设置为固定约束，否则仿真出来的轴系应力结果会和实际工况偏差很大。另外底座的安装槽是通槽结构，建模时不要做成盲孔，实际安装时螺栓是从槽的上方穿入，下方配合螺母锁紧，长槽的设计除了调整安装位置，也能在轴受热伸长时释放少量的轴向应力，避免轴承承受额外的轴向载荷。日常维护时，轴承座顶部预留了注油嘴安装位，可以定期补充锂基脂润滑，不需要拆开轴承座就能完成维护，这也是这类标准件在工业设备中广泛应用的原因之一，不需要复杂的维护工艺，一线运维人员就能完成常规保养。做设备布局时还要注意，这类立式轴承座的安装面要尽量布置在机架的水平支撑面上，如果要侧面安装或者倒挂安装，需要重新校核轴承的载荷承受方向，避免座体的安装螺栓承受额外的剪切力，必要时要增加定位销来分担载荷，防止长期运行后螺栓松动导致轴系偏移。
