剖分式滑动轴承座普卢默块结构设计

　　在各类重载传动设备的轴系布局中，这类剖分式普卢默块是承担径向载荷支撑的核心部件，常见于矿山输送线、冶金轧机辅传、大型风机、水泵等长轴传动场景，主要作用是为旋转轴提供稳定的径向支撑，同时容纳轴瓦形成滑动摩擦副，保障轴系运转时的同轴度与运行稳定性，相比整体式轴承座，剖分式结构的最大优势是轴系装配时无需沿轴向穿装，可在轴系就位后直接扣合安装，大幅降低长轴、重型轴的装配与后期维护难度，尤其适合轴上已经预装齿轮、联轴器等零件无法轴向拆装的工况。

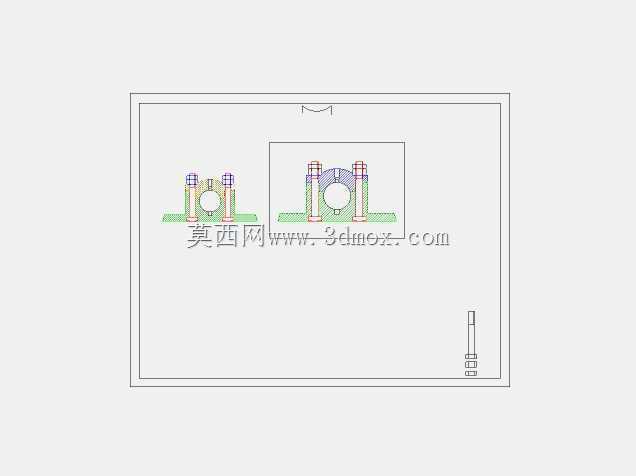

　　从结构设计逻辑来看，该部件采用上下剖分的分体式结构，底座部分设置带安装孔的延伸翼缘，用于通过螺栓将整个轴承座固定在设备机架的安装平面上，底座与上盖通过两侧的螺栓组件实现锁紧，剖分面处设置定位结构保证上下部分的同轴度，避免装配错位导致轴瓦偏磨。中间的腔体为轴瓦安装位，腔体轮廓适配轴瓦的外圆尺寸，同时预留了润滑介质的注入通道，可在运转过程中为滑动摩擦面持续供给润滑油，形成稳定的油膜降低摩擦损耗。两侧的螺栓连接区域做了加厚处理，能够承受螺栓锁紧时的预紧力，同时抵消轴运转时传递到剖分面的交变载荷，避免连接松动。

　　在安装边界与尺寸适配层面，这类轴承座的底座安装孔间距、安装面平面度、轴孔中心高都是核心安装参数，中心高决定了轴系的中心高度，需要与配套的传动部件中心高匹配，避免轴系产生附加弯矩；底座翼缘的安装孔尺寸适配对应规格的地脚螺栓，安装时需要保证底座与机架支撑面的贴合度，必要时增加调整垫片调整中心高与水平度。上盖顶部的注油孔位置需要正对轴瓦的油槽，保证润滑脂或润滑油能够顺利进入摩擦面，两侧的连接螺栓需要按照对角顺序分次拧紧，避免单侧受力导致上盖偏斜，卡滞轴瓦影响轴的正常转动。

　　从实际使用的工况适配性来说，这类普卢默块通常适配巴氏合金或者铜基轴瓦，能够承受较大的冲击载荷，相比滚动轴承座，在重载、低速、有冲击的工况下具备更好的抗震性与承载能力，在水泥生产线的熟料输送机、钢厂的冷床传动轴系、大型排涝水泵的支撑位都有广泛应用。设计时需要重点核算底座的抗弯强度、连接螺栓的拉伸强度、轴瓦接触面的比压，避免在重载工况下出现底座变形、螺栓断裂、轴瓦过度磨损的问题。同时剖分面的加工精度需要严格控制，既要保证上下部分合装后的轴孔圆度，也要避免剖分面出现间隙导致润滑脂泄漏、粉尘进入摩擦副的问题。腔体内部的轮廓需要做圆角过渡，减少应力集中，尤其是轴瓦安装位的台阶处，避免长期受交变载荷出现裂纹。另外在轴承座的底部通常会设置定位销孔，用于安装时的定位，保证每次拆装后都能复位到原有的同轴度位置，减少重新找正的工作量。对于有密封需求的工况，还可以在轴孔的两端加装密封端盖，防止润滑介质泄漏同时阻挡外部的粉尘、水汽进入腔体内部，延长轴瓦的使用寿命。
