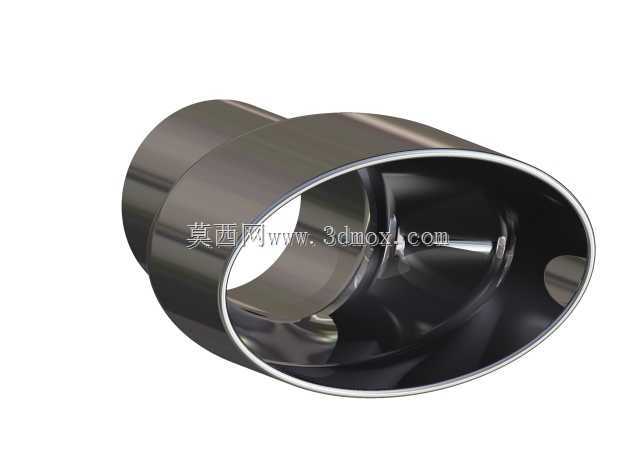

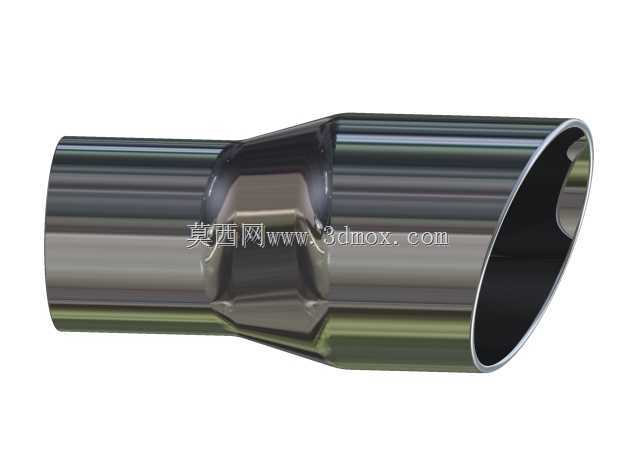

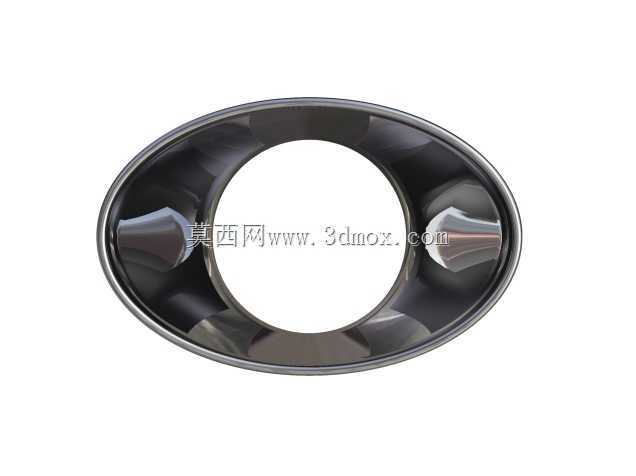

汽车排气系统椭圆形变径连接尾管结构

　　在汽车排气系统的末端布局中，这类椭圆形变径尾管承担着气流导出、外观适配与安装衔接的多重作用，日常改装与原厂配套场景里都能见到这类结构的身影。不同于常规等径圆管，椭圆截面的尾管能更好适配后保险杠下部的狭长安装空间，很多运动型车型的后包围排气预留位为横向拉长的造型，圆形尾管要么无法填满预留槽导致外观松散，要么超出安装边界干涉包围安装，椭圆截面刚好匹配这类横向空间充足、纵向高度受限的布置场景。从结构设计逻辑来看，这款管件采用渐进式变径结构，进气端为适配前段排气管路的标准圆形接口，通过平滑过渡的锥段逐步转换为椭圆形出气端，过渡段没有出现截面突变，能最大程度降低排气气流在变径位置产生的涡流阻力，避免排气背压异常升高影响发动机输出效率。

　　管壁采用等壁厚设计，整体成型工艺适配不锈钢冲压焊接或者旋压成型的加工路线，过渡区域的曲面曲率经过反复调整，既保证成型过程中不会出现壁厚过度减薄的应力集中点，也能让气流在管内的流动路径保持顺滑。安装边界方面，进气端的圆形接口尺寸匹配主流民用车型的排气中尾段连接管径，接口处预留了卡箍安装的平直段长度，安装时不需要额外裁切管路，直接用标准喉箍就能完成与前段管路的密封连接，不需要焊接作业，适配售后改装场景的快速安装需求。出气端的椭圆截面长轴与短轴尺寸经过优化，既保证出口的通流面积不小于进气端的通流面积，避免排气节流，也能控制整体外轮廓尺寸，不会超出后保险杠的安装边界，安装后尾管端面与保险杠外表面的间隙能控制在均匀的3-5mm区间，

　　符合整车外观的装配公差要求。实际使用场景中，这类尾管除了导流作用，椭圆造型的出气口相比同通流面积的圆形出口，在视觉上更具低趴运动感，符合性能取向车型的外观设计需求，同时平滑过渡的内壁不会出现气流紊流产生的异常排气共振，能避免车内出现低频轰鸣问题。结构细节上，管件两端的端口都做了卷边处理，既提升端口的结构强度，避免安装过程中端口变形影响密封，也能消除锐边，避免安装作业时划伤操作人员。过渡段的曲面做了连续曲率处理，没有硬棱拐点，不管是金属抛光还是表面做熏黑、电镀处理，都能获得均匀一致的表面效果，不会出现曲面转折处的外观瑕疵。在排气系统的整体匹配中，这类变径尾管不需要改动原车的排气悬挂吊耳位置，因为整体长度控制在合理区间，

　　重心位置与原车圆形尾管接近，不会给排气吊耳带来额外的偏载，长期使用不会出现吊耳老化开裂、尾管下垂移位的问题。针对不同车型的安装需求，这类结构的椭圆截面角度可以根据保险杠造型微调，长轴可以根据安装空间做水平或者小角度倾斜调整，变径段的长度也可以根据底盘布局的空间余量做适配，保证在不同车型上都能避开底盘的加强筋、拖车钩安装位、后防撞梁等周边部件，不会出现运动干涉。从建模逻辑来看，构建这类管件模型时，优先采用多截面实体放样的方式，在进气端和出气端分别绘制对应截面轮廓，中间添加多个控制截面调整过渡段的曲率变化，保证曲面的G2连续，避免出现曲面褶皱，后续做流体仿真验证时，顺滑的曲面也能提升网格划分质量，获得更准确的流阻、背压仿真结果，为实际产品的性能验证提供可靠的数字模型基础。
