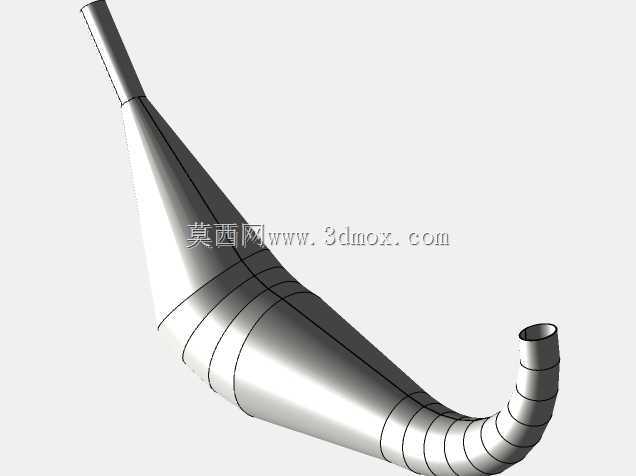

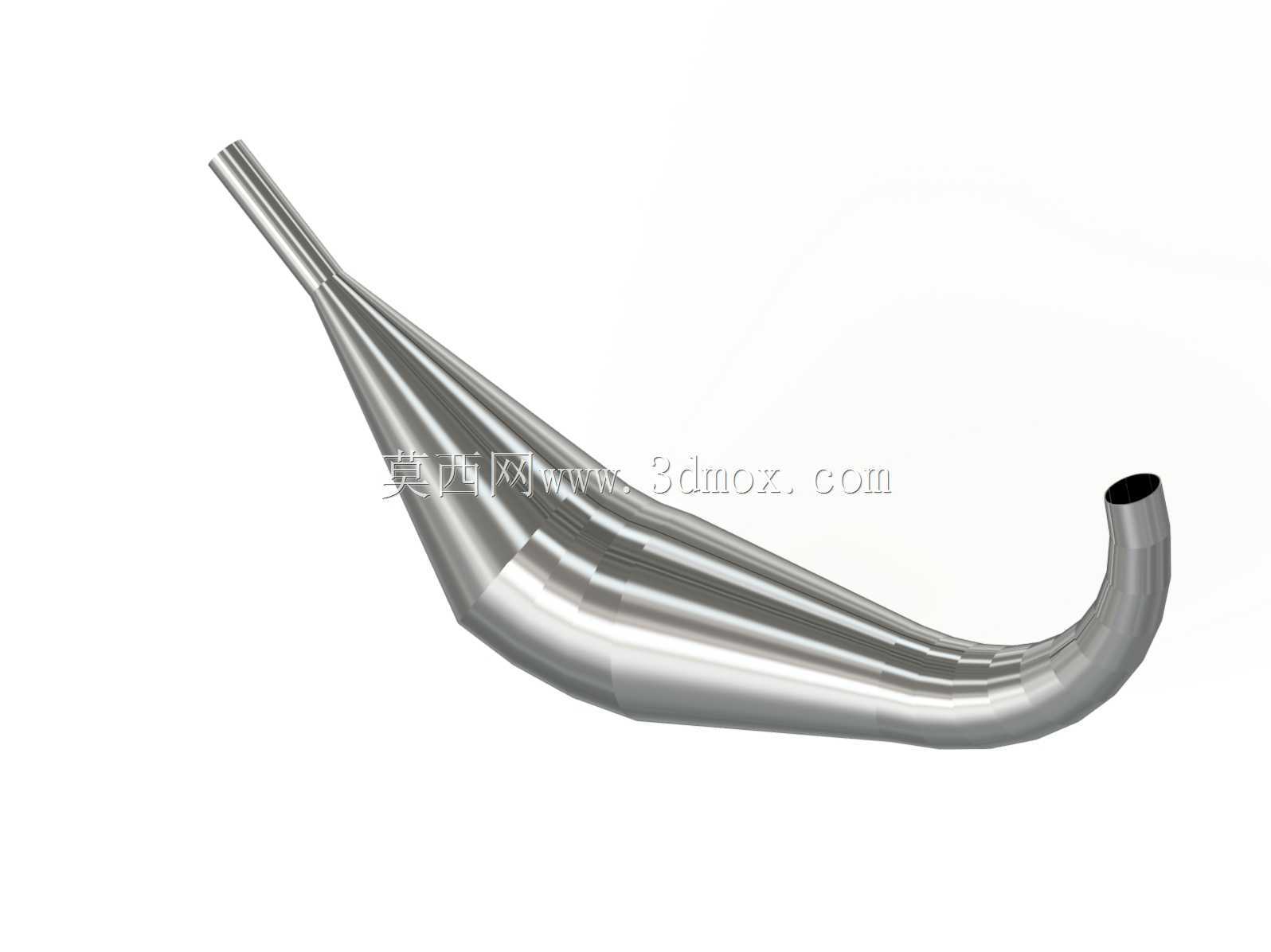

雅马哈二冲程摩托排气弯管结构设计

　　做动力改装和整车配套的结构工程师都清楚，二冲程发动机的排气部件从来不是简单的导气管道，它直接参与发动机的扫气过程，对动力输出区间、扭矩峰值的影响占比能到三成以上，这款适配雅马哈二冲程机型的排气结构，就是围绕小排量跨骑车型的动力特性做的针对性设计。先从安装边界说起，这款排气的进气端采用直段收口设计，接口内径匹配对应机型的排气出口外径，安装时通过卡箍抱紧密封，不需要额外做法兰转接，进气直段长度控制在合理范围，既保证安装时和发动机缸头排气口的同轴度公差，也避免过长的直段导致排气脉冲过早衰减。整个管身的变径曲线是设计核心，从进气端开始先做渐扩处理，扩张段的锥角经过反复测算，匹配二冲程发动机特定转速下的排气压力波反射时机，

　　当排气门打开排出高温废气时，渐扩的管腔会让废气压力逐步降低，形成的负压波能在扫气阶段帮助气缸内的新鲜混合气充分填充，避免新鲜混合气随废气直接排出，这也是二冲程排气和四冲程排气最核心的设计差异。管身中段的大容积腔体，除了配合压力波反射，还承担了初步消音的作用，废气在大腔体内形成涡流，抵消部分高频排气噪音，之后管身逐步收窄，到尾段做平滑的弯曲处理，弯曲半径经过校核，既保证车尾侧的安装位置不超出整车宽度边界，也避免过小的弯曲半径导致排气阻力陡增，尾段的出气口直径经过匹配，控制排气背压在合理区间，背压过高会导致排气不畅动力憋闷，背压过低则会损失低转速扭矩，日常代步骑行的低扭表现会大打折扣。从实际应用场景看，这款排气既可以作为原厂替换件，适配对应年款的雅马哈二冲程车型，解决原厂排气锈蚀破损后的更换需求，也可以作为改装基础件，工程师可以在这个管身结构基础上调整尾段消音芯的结构，或者微调扩张段的锥度，来适配不同的动力改装方案，比如针对赛道用途可以适当减小扩张腔容积，把动力峰值往高转速区间偏移，针对日常林道穿越则可以保留原有的大容积设计，保证中低转速的扭矩输出，应对非铺装路面的频繁启停和爬坡需求。建模过程中，管身的曲面过渡是重点，所有变径位置都做了G2连续处理，没有突兀的折角，一方面是减少排气气流在管内的紊流，降低不必要的动力损失，另一方面也能避免应力集中，二冲程排气工作时的温度波动很大，冷机启动到全负荷工作时管身温度能从常温升到数百度，

　　热胀冷缩产生的应力如果集中在折角位置，长期使用很容易出现焊缝开裂或者管身变形的问题，平滑的曲面过渡能把应力均匀分散到整个管身，提升部件的使用寿命。安装固定点的设计也做了充分考量，除了进气端和缸头的连接，管身中部设计了对应的挂耳安装位，位置匹配原车的车架吊耳，不需要额外打孔改装，固定点采用橡胶衬套缓冲，能吸收发动机运转时传递到排气的震动，避免长期震动导致的固定螺栓松动或者管身震裂。整个管身的壁厚采用均匀设计，适配不锈钢冲压焊接的加工工艺，量产时可以分成上下两半冲压成型之后再做焊接密封，加工难度低，成品一致性好，表面抛光处理之后既有金属质感，也能在日常使用中减少锈蚀的概率，应对雨天骑行或者非铺装路面的泥水侵蚀。

　　很多刚接触二冲程动力设计的工程师容易把排气当成通用导气件，直接套用四冲程排气的变径逻辑，做出来的成品装车之后往往会出现动力下降、油耗飙升的问题，本质上就是没理解二冲程排气的谐振作用，这款结构的变径曲线是结合对应排量机型的排气正时、扫气角度做的匹配，不是随意做的纺锤形造型，每一段的管径变化、长度尺寸都对应特定转速下的压力波传递速度，保证在常用的动力输出区间内，排气谐振能起到正向的扫气辅助作用，而不是干扰气缸内的换气过程。从整车布局的角度看，这款排气的弯曲弧度避开了后摇臂的运动行程，在减震压缩到极限位置时，管身和后摇臂、后轮之间都留有足够的安全间隙，不会出现运动干涉，同时管身的位置也避开了骑手的腿部接触区域，避免骑行时烫伤，外侧不需要额外加装大面积的防烫罩，能兼顾轻量化和外观的整体性。
