多孔圆盘式机械传动连接法兰结构

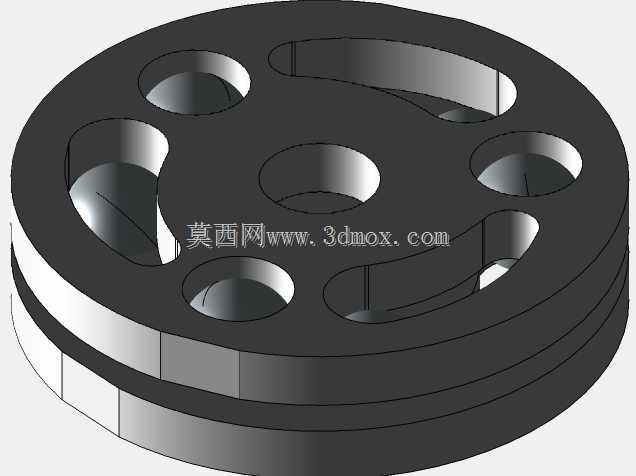

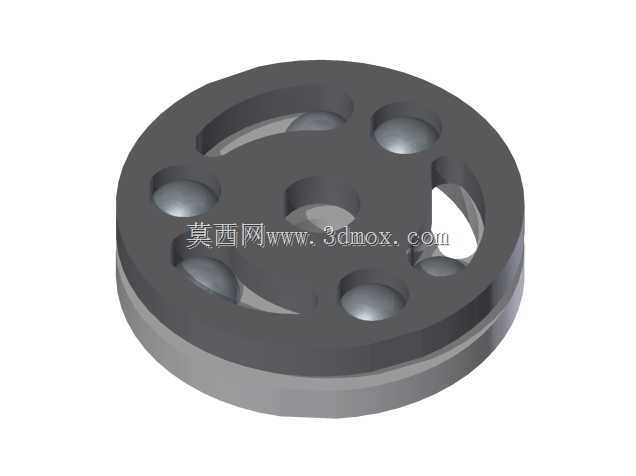

　　这类带多组沉孔与镂空槽的圆盘构件，常应用在中小功率传动系统的轴系连接环节，在轻工输送设备、小型自动化装配线的动力传递路径中，承担轴与轴、轴与回转执行件之间的扭矩传递与同轴定位作用。从结构设计逻辑来看，整体采用同轴圆盘的基础构型，中心设置的通孔用于与传动轴配合，孔壁的公差带一般选取过渡配合区间，保证装配后不会出现径向窜动，同时中心孔周边预留的环形凸台，可在装配时与轴肩端面贴合，形成轴向定位的基准面，避免构件工作时沿轴向滑移。盘面均匀分布的六组半球形沉孔，并非用于穿装紧固件，而是为配套的弹性柱销或者钢珠传动件预留容纳空间，这类孔的位置度公差需要严格控制，相邻孔的中心距偏差不能超过0.02mm，否则会导致传动过程中出现卡滞、

　　受力不均的问题，长期运行还会引发局部应力集中，造成构件过早疲劳失效。盘面上开设的异形镂空槽，一方面是为了降低构件整体重量，减少回转过程中的转动惯量，让传动启停过程更平稳，降低驱动端的动力损耗；另一方面这些槽道也可作为传动过程中的容屑空间，当配套的传动件出现微量磨损时，磨屑可以落入槽内，不会卡在配合面之间加剧磨损。从安装边界来看，这类圆盘构件的外径尺寸一般根据传递扭矩的大小匹配，常规应用场景下外径在80mm到150mm区间，整体厚度不超过30mm，装配时需要保证盘面与传动轴轴线的垂直度误差在0.01mm以内，否则会导致回转过程中出现端面跳动，影响整个传动链的运行精度。在实际选型应用中，这类构件的材质一般选用45号钢经调质处理，

　　表面硬度控制在HB220-250区间，兼顾强度与韧性，部分有耐腐蚀需求的场景也会选用304不锈钢加工，但需要注意不锈钢材质的强度略低于调质45钢，选型时要适当放大安全系数，避免扭矩过载导致构件断裂。设计这类构件的三维模型时，首先要确定中心孔的配合尺寸，根据配套传动轴的直径选取对应的公差，之后以中心孔轴线为基准，阵列分布所有的沉孔与镂空结构，阵列过程中要保证所有特征的角度均分，避免出现受力偏载；建模时还要注意各特征之间的壁厚，最薄处的壁厚不能小于5mm，防止加工或者热处理过程中出现变形。这类构件在装配时，一般采用平键配合中心孔传递主要扭矩，盘面的沉孔配合弹性件起到缓冲减震的作用，相比刚性法兰连接，这种结构可以补偿少量的轴系同轴度误差，

　　降低安装时的对中精度要求，适合应用在安装空间紧凑、无法实现高精度对中的传动场景，比如小型食品包装线的动力输出端、台式加工设备的主轴连接部位。需要注意的是，这类构件的镂空槽边缘需要做倒圆角处理，圆角半径不小于1mm，避免应力集中，所有孔的边缘也要做0.5mm的倒角，去除加工毛刺，防止装配时刮伤配套零件的表面。在实际运行过程中，这类构件的最高适配转速一般不超过3000rpm，转速过高时由于镂空结构的存在，可能会引发风阻噪声，同时转动惯量的动态影响也会被放大，因此高转速传动场景不适合选用这类结构，还是要优先选用实心刚性法兰。
