小型农用轮式拖拉机整机结构三维设计

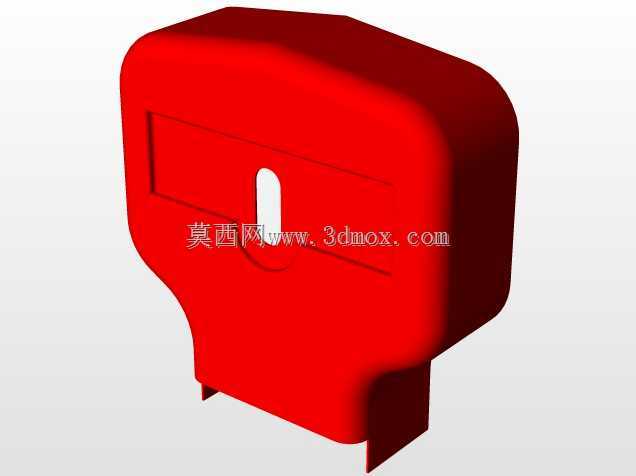

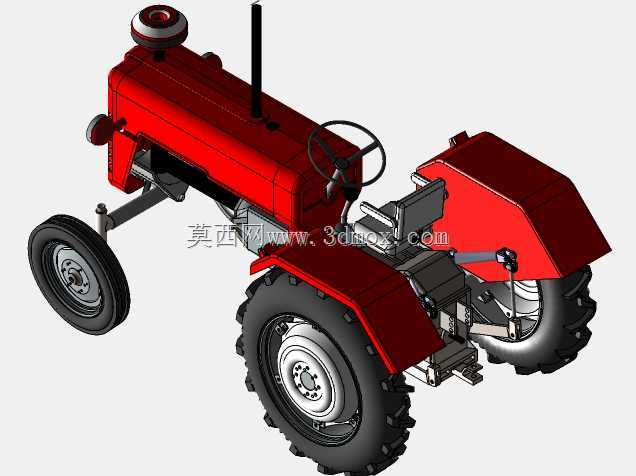

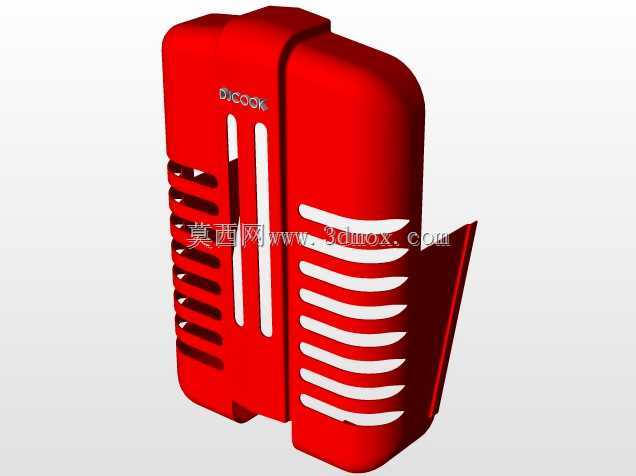

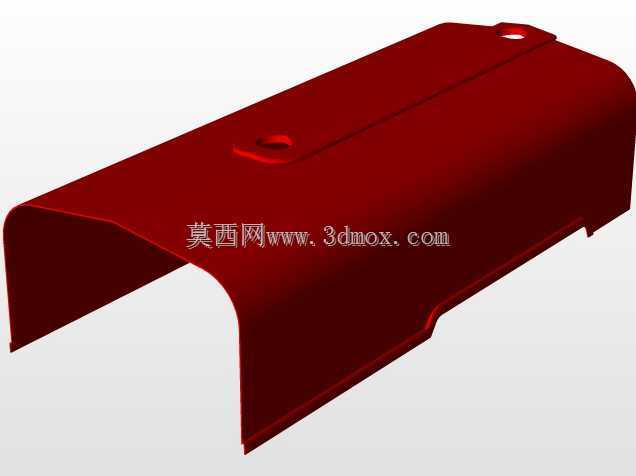

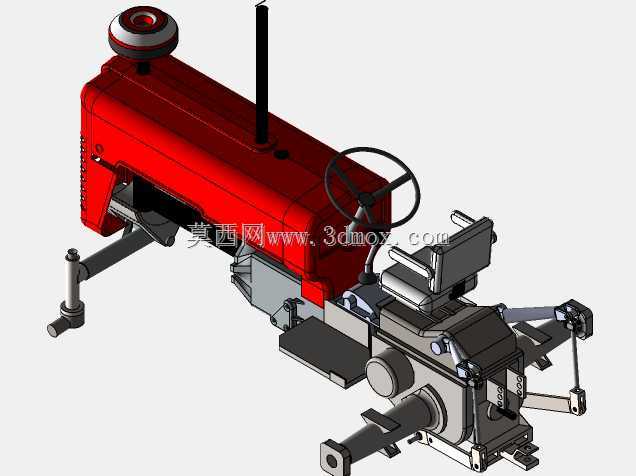

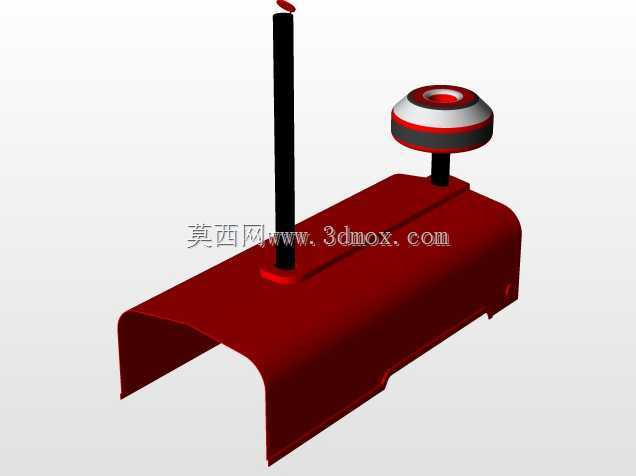

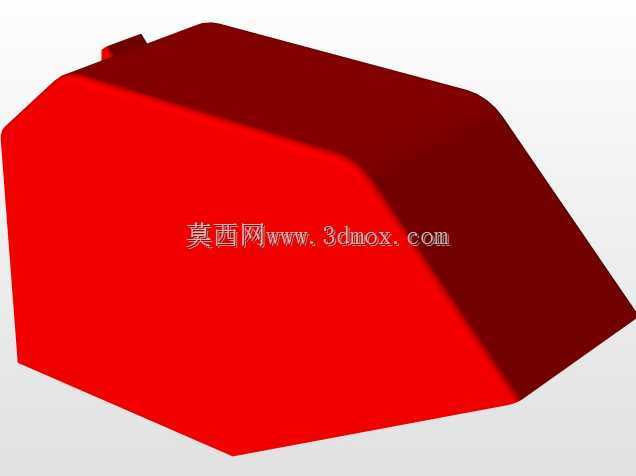

　　这款轮式拖拉机的三维结构设计，首先围绕丘陵小地块、果园行间作业、大棚内农事操作的实际场景展开，区别于大马力重拖的宽幅大尺寸设计，整体轮距、轴距都做了适配窄空间作业的约束，前轮采用单轮小尺寸导向轮，转向节的摆角预留了足够的小半径转弯余量，实际作业中最小转弯半径可控制在3米以内，能够在棚室边角、果树行距间完成灵活转向，不会出现剐蹭作物、碰擦棚架的问题。从功能布局来看，整机采用经典的前置发动机、中置操纵台、后置动力输出的排布逻辑，发动机舱的壳体做了弧度收窄设计，既预留了发动机散热的通风间隙，也避免了前部过宽影响行间通过性；排气系统竖直布置在发动机舱右侧，高度略高于驾驶员视线位置，作业时尾气不会直接吹向操纵区域，

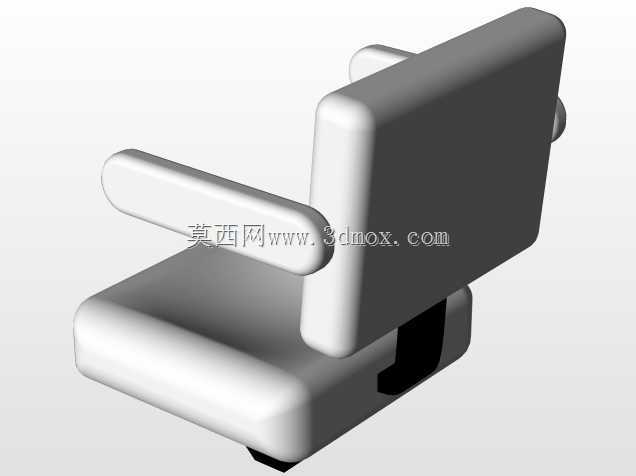

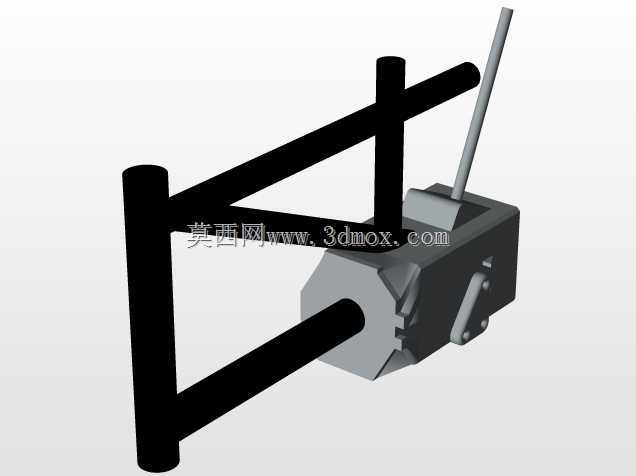

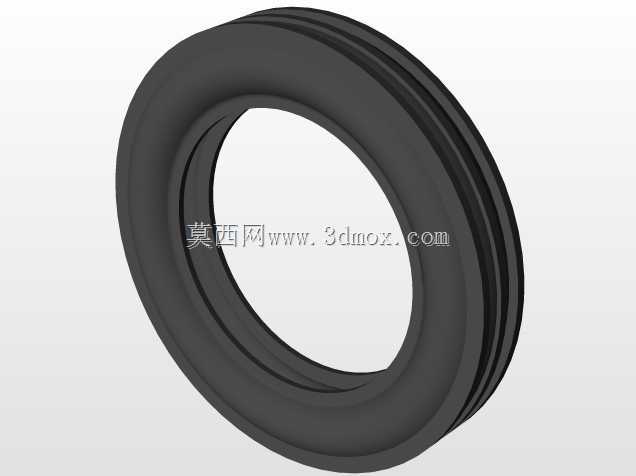

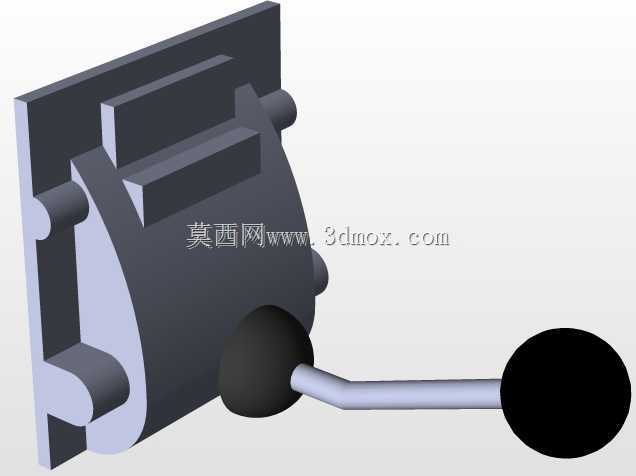

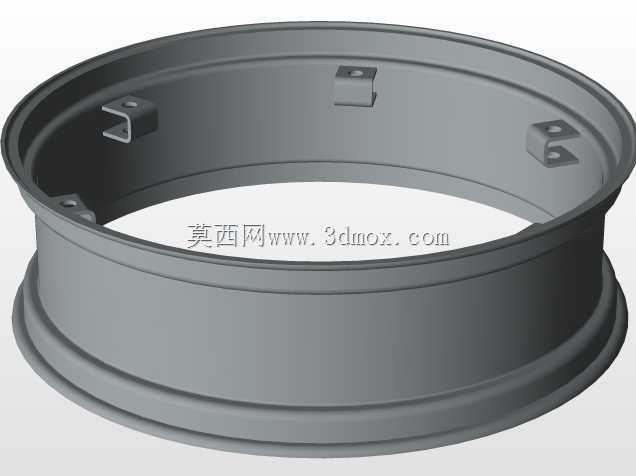

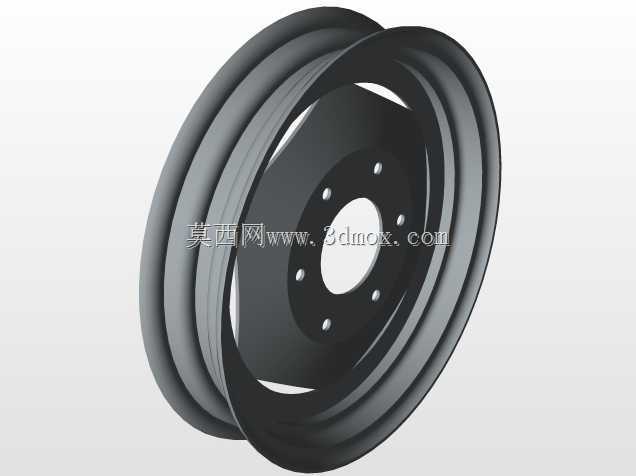

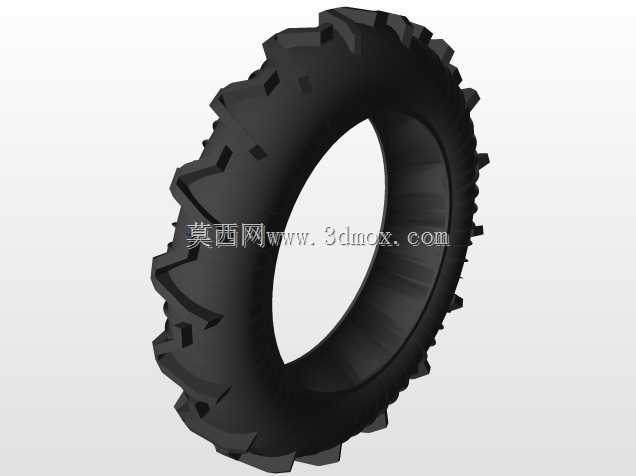

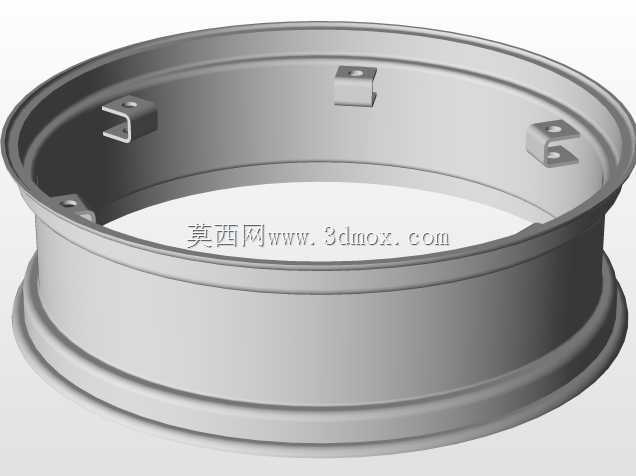

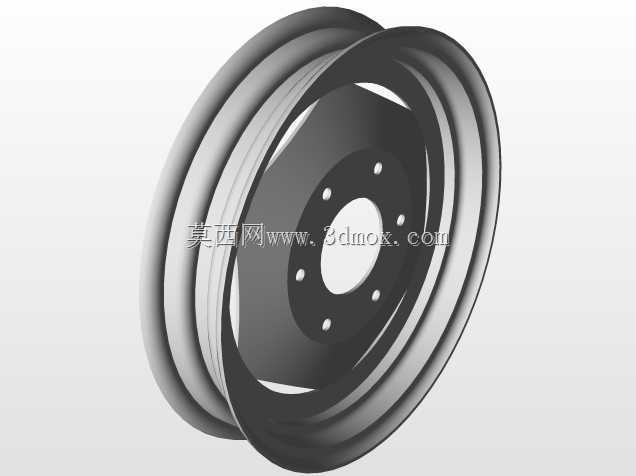

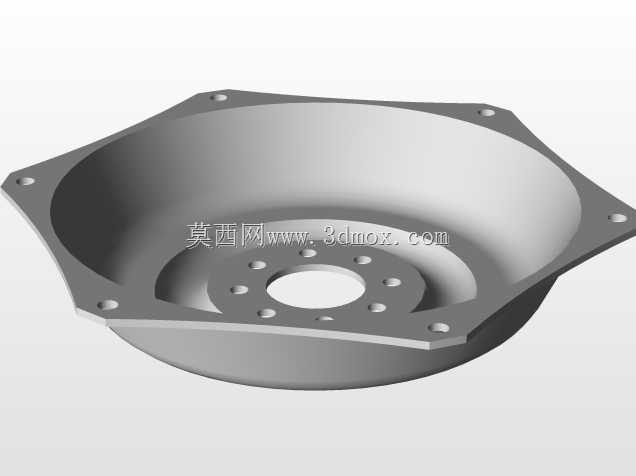

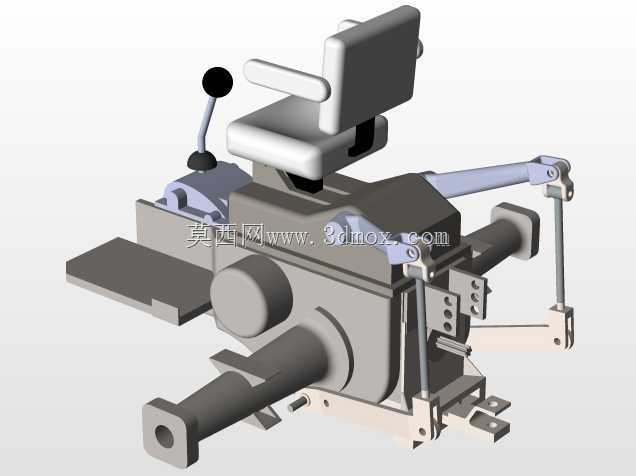

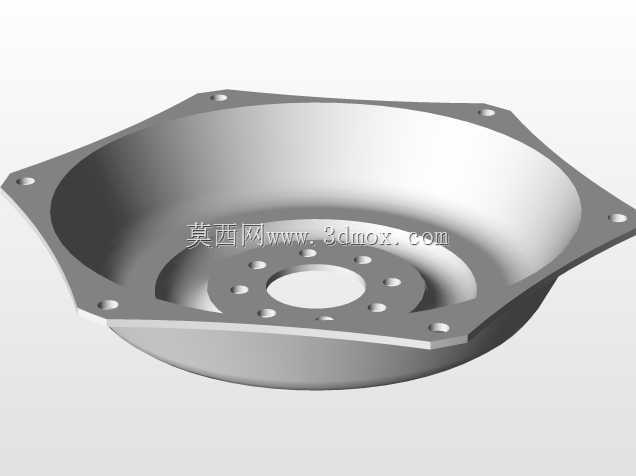

　　也不会因为排气位置过低引燃地表秸秆、杂草。操纵区域的方向盘倾角、座椅安装位置都做了人机工程适配，座椅下方预留了减震安装位，能够缓冲田间颠簸路面的振动传递，换挡杆、离合制动踏板的布置位置符合常规农机的操作习惯，驾驶员不需要改变长期养成的操作肌肉记忆就能快速上手。行走系统的后轮采用大直径深花纹农用轮胎，胎面的抓地齿高度、排布角度都针对泥泞耕地、松软土路的附着需求设计，能够在湿滑耕地里提供足够的牵引力，避免打滑陷车；后轮的轮距调节结构预留了多档安装孔位，可以根据不同作物的垄距调整轮距宽度，适配不同地区的农艺种植要求，不会出现轮胎压苗的问题。后部的悬挂接口采用标准的三点式悬挂结构，能够匹配市面上绝大多数的小型农机具，包括旋耕机、播种机、

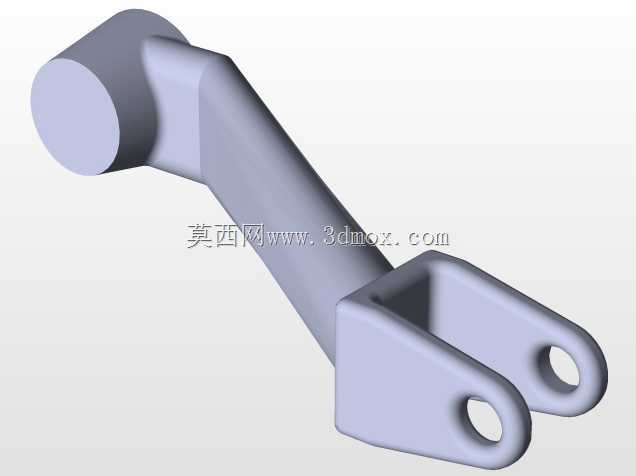

　　开沟器、拖车挂接装置等，不需要额外改装挂接结构就能完成不同农事环节的作业需求，动力输出轴的转速档位预留了常用的两个转速区间，分别适配旋耕作业的高转速需求和拖车牵引的低转速大扭矩需求。设计过程中对整机的安装边界做了逐一校核，发动机与机罩的间隙预留了足够的拆装操作空间，日常维护时不需要拆解过多外围部件就能完成机油滤芯、空气滤芯的更换；转向拉杆、传动万向节的活动范围内没有干涉部件，极限转向、悬挂上下摆动的工况下都不会出现部件剐蹭、卡滞的问题。车架部分采用槽钢焊接的框架结构，受力点位置做了加强筋补强，能够承受田间作业的交变载荷，不会因为长期颠簸出现车架开裂、变形的问题；燃油箱布置在座椅下方的空间里，既利用了闲置空间，也降低了整机的重心高度，

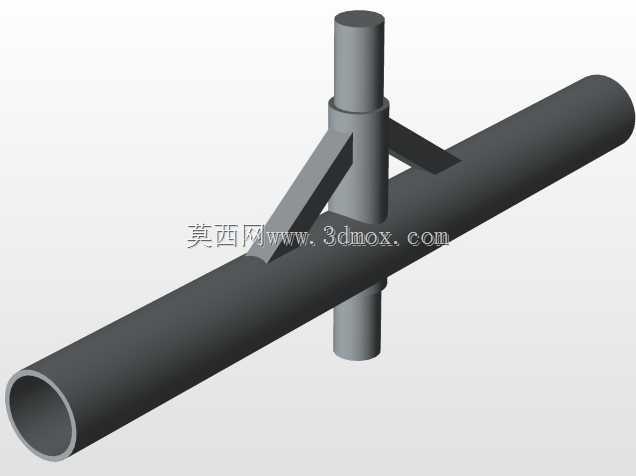

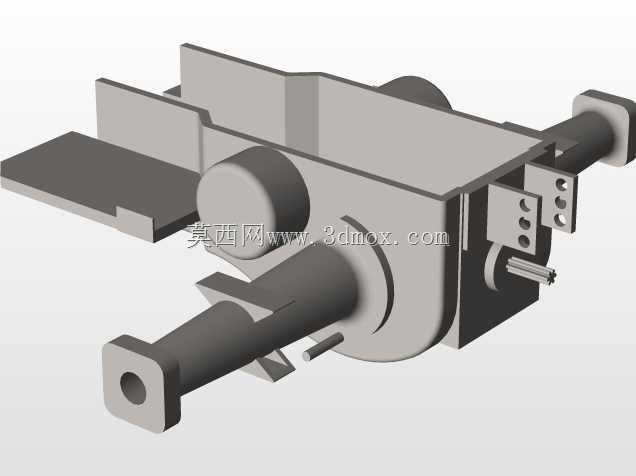

　　提升坡地作业时的稳定性，油箱的加油口位置预留了足够的操作空间，加油时不需要俯身探入狭窄缝隙。前部的配重安装位预留了标准的配重块安装接口，可以根据后续挂接农具的重量、作业场景的牵引需求加装对应重量的前配重，避免作业时出现翘头、转向发飘的问题；前桥的摆动结构允许前轮在不平路面上有一定的上下摆动量，保证四个车轮在起伏地块都能有效接触地面，不会出现单轮悬空失去附着力的情况。整个三维模型的结构装配逻辑完全按照实际生产的装配顺序搭建，每个部件的连接方式、紧固件规格都对应实际量产机型的选型，不管是用于农机设计的方案参考，还是用于农机维修的结构教学，都能直观呈现每个部件的装配关系和运动逻辑，不需要额外拆解实体设备就能清晰观察内部的传动路径、操纵机构的联动关系。
