甘蔗破根作业悬挂式耕作机具结构

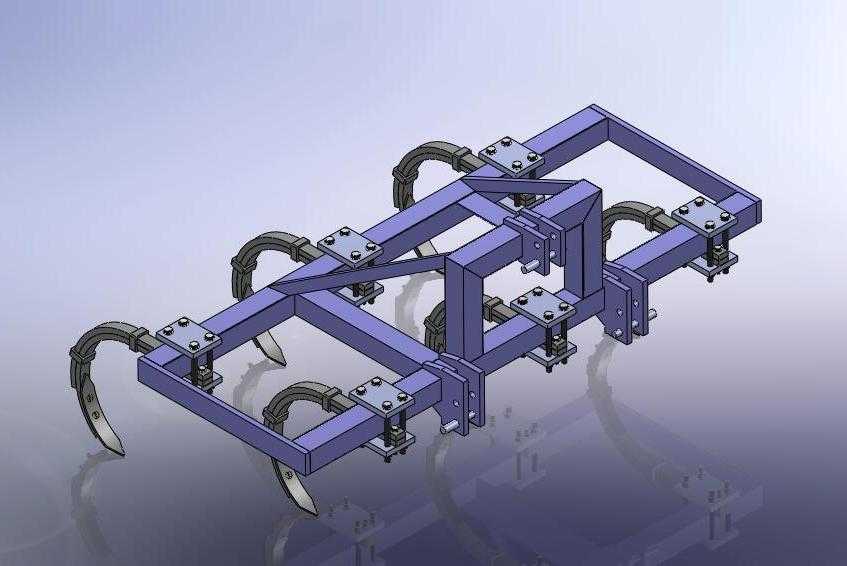

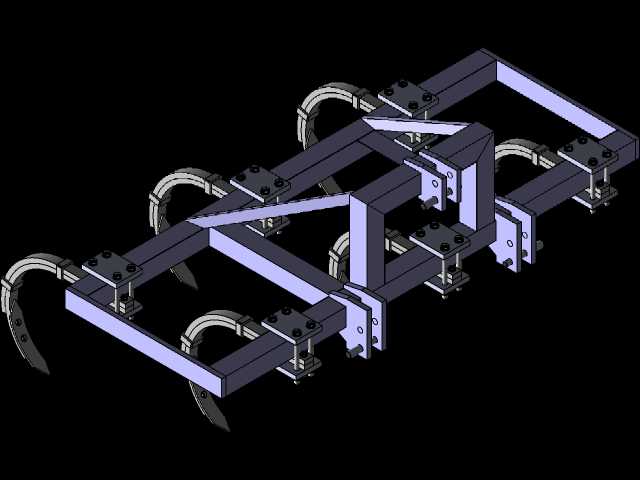

　　这套耕作机具主要适配甘蔗种植区域的宿根破茬作业场景，在甘蔗收获完成后的宿根管理环节，传统人工破根或者通用旋耕设备作业，很容易出现蔗根损伤率高、垄形破坏严重、作业深度不一致的问题，这套机具就是针对这类田间作业痛点做的结构设计。从实际作业逻辑来看，机具整体采用框架式方管焊接主架，主架的前端设置三点悬挂连接位，能够直接匹配主流轮式拖拉机的后悬挂输出接口，安装时只需要对准悬挂销孔，插入锁销后连接提升拉杆即可完成挂接，不需要额外做连接结构的改装，适配性覆盖国内多数40-90马力段的农用拖拉机。主架的横向与纵向梁体均采用矩形空心型钢焊接，梁体之间加设斜向支撑筋，在作业过程中承受土壤反作用力的时候，能够避免框架出现扭转变形，

　　整个机架的横向作业幅宽控制在1.8米左右，刚好对应双行甘蔗种植的垄距要求，不会出现漏耕或者重耕的情况。机架下方通过螺栓固定的多组弧形弹性铲柄，是核心的破根作业部件，铲柄采用弹簧钢材质弯制，下端安装可拆卸的硬质合金松土铲尖，作业时铲尖入土深度控制在15-20厘米区间，能够在不切断甘蔗宿根主根的前提下，将板结的垄体土壤疏松，同时划破宿根表层的老化根须，打破土壤板结层，提升蔗根区域的土壤透气性，为后续宿根发芽创造合适的土壤环境。铲柄与机架的连接位置采用U型螺栓加压板的固定方式，每个铲柄的横向间距、入土角度都可以根据不同地块的土壤硬度、甘蔗种植垄距做灵活调整，遇到土壤中夹杂石块或者硬土块的时候，弹性铲柄能够产生一定的绕性形变，

　　避免铲尖受刚性冲击出现断裂或者变形，相比刚性连接的铲柄结构，作业过程中的易损件更换成本能降低40%左右。从安装边界来看，机具整体挂接后的纵向长度不超过1.2米，作业状态下的最低离地间隙在运输状态时可以提升到30厘米以上，能够满足田间转场过埂的通行要求，不会出现刮蹭垄顶的情况。每个铲柄的固定座都在机架梁上预留了长条形调节孔，不需要在梁体上重新钻孔就能调整铲的作业位置，不管是单行甘蔗垄的破茬作业，还是宽窄行种植模式的地块，都能通过调整铲柄位置匹配作业需求。在实际作业过程中，拖拉机带动机具沿甘蔗垄向匀速行进，铲尖切入土壤后，弧形铲柄会顺着垄形将板结土块抬起、破碎，不会将深层生土翻到表层，也不会打乱原有土层结构，相比传统的犁耕作业，

　　对蔗垄的形态破坏更小，作业后不需要额外做培垄工序就能满足宿根管护的农艺要求。机架的中部设置的加强竖梁，主要用来承担悬挂点传递的提升力与作业牵引力，避免主架在长期牵引作业后出现焊缝开裂的问题，所有连接位置的螺栓都采用防松自锁螺母，在田间高频振动的作业环境下，不会出现螺栓松动脱落的故障。整个机具没有额外的液压或者电控部件，全部靠拖拉机的悬挂提升系统控制作业深度，结构可靠性高，田间作业的故障率低，日常维护只需要定期检查铲尖磨损情况、紧固连接螺栓即可，不需要复杂的保养流程，非常适合南方甘蔗种植区的散户或者规模化种植基地使用。在结构建模的时候，所有梁体的焊接位置都做了焊道预留设计，铲柄的弧度经过反复调整，保证入土时的切削阻力最小，同时能让土壤沿铲柄曲面顺畅流动，减少土壤粘附在铲柄上的情况，降低作业时的牵引阻力，同等作业深度下，比同类直柄铲的牵引功耗低15%左右。
