农用机械人字纹行走轮胎结构设计

　　做农机行走系统设计的时候，轮胎选型和结构匹配永远是绕不开的核心环节，尤其是大马力拖拉机的驱动轮轮胎，直接决定了整机在复杂工况下的通过性、牵引效率和作业稳定性。这次的轮胎结构设计，针对的是旱作农田作业场景下的驱动轮使用需求，首先要解决的就是松软耕地里的抓地力不足问题——普通光面或者浅花纹轮胎在翻耕后的土地上很容易出现打滑，不仅会白白损耗发动机输出的动力，还会因为轮胎空转加剧表层土壤的板结，影响后续播种作业的出苗率。

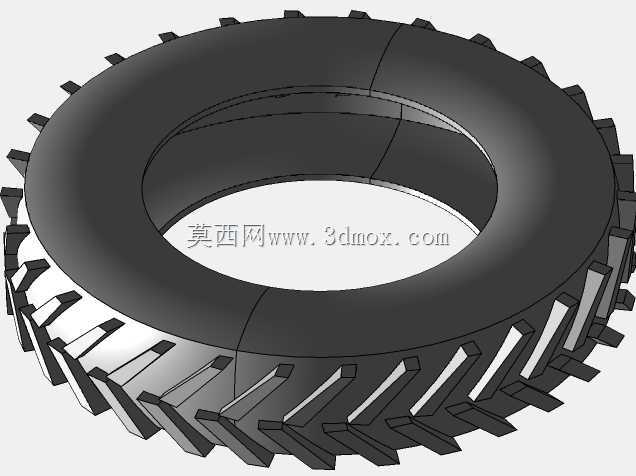

　　从结构设计逻辑来看，这款轮胎采用了经典的大角度人字交错胎纹布局，胎纹块的倾斜角度经过反复校核，既保证轮胎滚动过程中每一个接地瞬间都有足够数量的花纹块嵌入土壤，形成有效的咬合作用力，又能避免胎纹角度过直导致的行驶阻力过大、硬路面行驶颠簸感过强的问题。胎纹块的根部做了大圆弧过渡处理，这一点是很多新手建模时容易忽略的细节：如果胎纹和胎体连接位置是直角结构，农机在重载作业、频繁转向的过程中，应力会集中在直角根部，长时间使用很容易出现胎纹块根部开裂、掉块的问题，大圆弧过渡可以把接地时的冲击应力均匀分散到整个胎体帘布层结构上，大幅提升轮胎的抗疲劳损坏能力。

　　在安装边界的设计上，轮胎的内圈配合面严格匹配对应规格的钢制轮辋尺寸，胎圈位置做了加厚的刚性层设计，保证轮胎充气之后和轮辋之间形成足够的抱紧力，不会在大扭矩输出、急转向的时候出现轮胎和轮辋相对滑转的问题。轮胎的断面宽、充气后的外直径参数，是结合对应马力段拖拉机的轮距调节范围、底盘最小离地间隙要求来设定的，既保证足够的接地面积降低对土壤的压实程度，又不会因为轮胎尺寸过大和拖拉机的挡泥板、转向拉杆等周边部件发生运动干涉。

　　实际作业场景里，这款轮胎除了要应对松软耕地的牵引需求，还要兼顾短距离的硬路面转场行驶，所以胎面的花纹块顶面做了小面积的平面设计，避免硬路面行驶时花纹块边缘过早出现异常磨损。胎体的弧度设计也经过了优化，正常充气状态下胎面的接地印痕是接近矩形的形状，接地压力分布均匀，不会出现胎面中间或者两侧偏磨的问题，能有效延长轮胎的实际使用寿命。另外，交错排布的人字纹在滚动过程中还能起到一定的自清洁作用，胎纹之间夹带的泥土会随着轮胎转动、胎纹块的弹性形变自然脱落，不会出现泥块塞满胎纹沟槽导致抓地力大幅下降的情况，这一点在黏重土壤区域的作业场景里尤为重要。

　　从建模细节来看，整个轮胎的曲面过渡完全贴合实际橡胶轮胎的硫化成型工艺特征，没有出现生硬的棱角或者不符合脱模逻辑的倒扣结构，不管是用来做农机整机的虚拟装配验证、行走系统的动力学仿真，还是用来做产品展示的渲染素材，都能直接适配对应的工作流。设计过程中也充分考虑了不同工况下的形变量预留，轮胎胎侧的厚度参数是结合额定充气压力、额定承载重量来设定的，重载状态下胎侧的形变量控制在合理范围内，不会因为形变量过大导致胎侧反复屈挠出现过热损坏的问题。
