圣克鲁斯德马耳他间歇传动机构三维设计

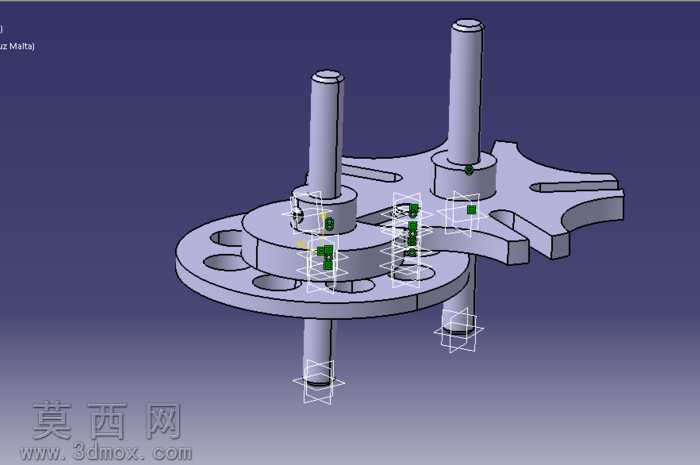

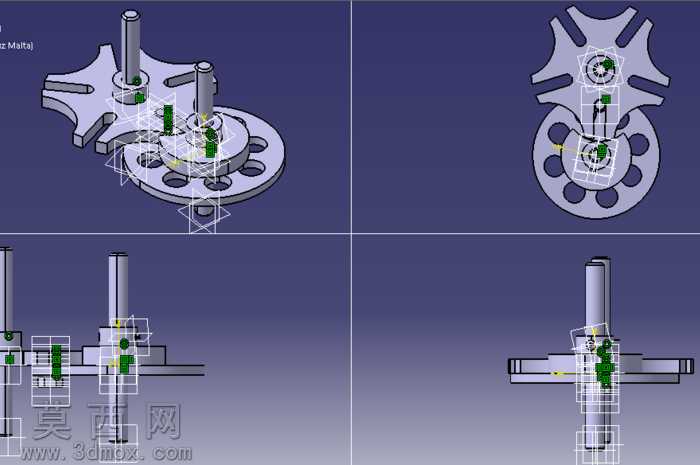

本作品为圣克鲁斯-德马耳他间歇传动机构的三维参数化模型，采用CATIA软件完成全参数化建模与装配设计，建模过程严格遵循机械设计公差规范，对每一处配合面、传动接触面均做了精准的尺寸约束，确保模型可直接导出工程图用于生产加工参考。模型整体采用金属质感材质渲染，主体轮盘、传动轴部分赋予哑光合金钢材质，通过调整材质粗糙度、金属度参数还原真实机加工金属零件的表面质感，背景采用渐变深蓝色调突出机构主体结构，配合三维软件自带的坐标系辅助标识，清晰展示各零件的空间装配位置与运动基准。该机构本质为改进型槽轮间歇传动结构，建模阶段首先完成主动拨盘、从动槽轮、支撑传动轴、安装基座等核心零件的单独建模：主动拨盘上设计有特殊轮廓的锁止弧与驱动拨销，从动槽轮采用多辐条带减重孔的轮盘结构，既保证传动强度又降低整体零件重量，三根垂直传动轴分别对应主动输入、从动输出与辅助支撑定位，轴类零件均设计有轴肩、卡槽结构用于装配时的轴向定位。装配过程采用从下到上的层级装配逻辑，先将基座与各传动轴完成同轴心配合约束，再依次装配主动拨盘与从动槽轮，对拨销与槽轮滑槽、锁止弧与槽轮外轮廓分别添加运动接触约束，可直接在软件内完成运动仿真，验证机构的间歇传动特性：当主动轴连续匀速转动时，拨销进入槽轮滑槽带动从动轴做定角度转动，拨销脱离滑槽后主动盘的锁止弧与槽轮锁止面贴合，使从动轴保持静止锁止状态，实现精准的间歇运动输出，相比传统外槽轮机构，该结构的锁止定位精度更高，传动过程冲击更小，可应用于自动化生产线的间歇送料、转台分度等工况场景。建模过程中对所有零件的倒角、圆角工艺结构均做了还原，避免出现尖锐棱边的非工艺结构，零件间的配合间隙按照实际装配公差设置，既保证运动仿真时无干涉，又符合真实机械产品的装配要求。
