双头通止规检测工装结构设计

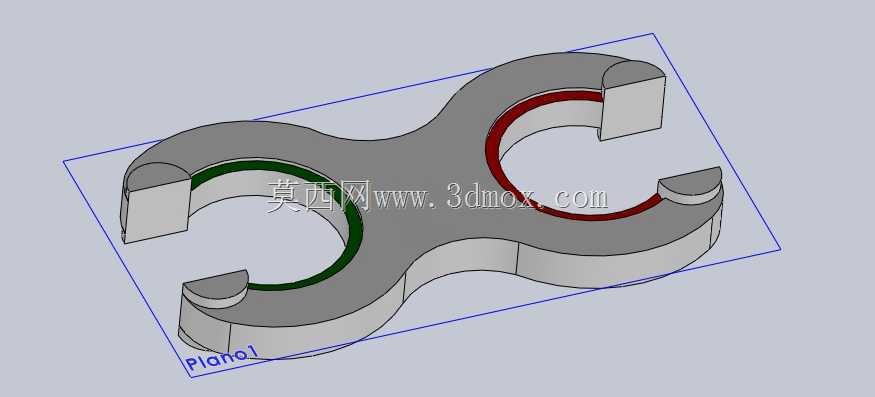

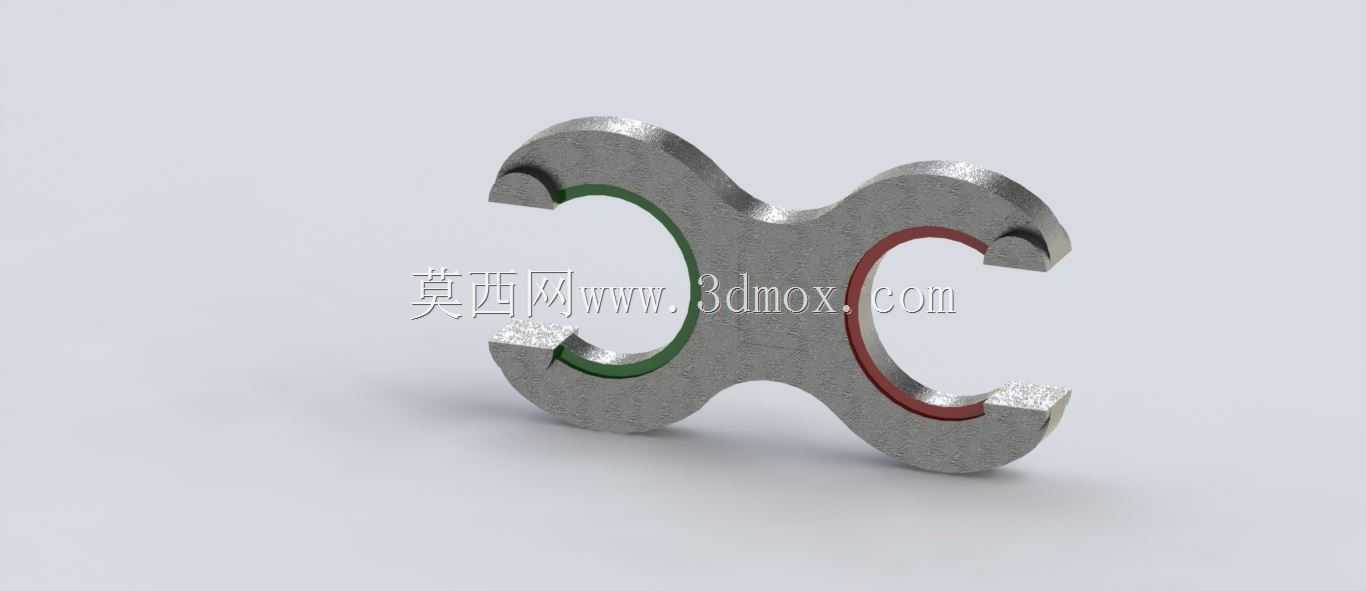

　　这款双头卡规式通止规，主要面向机械加工车间的工序间快速尺寸核验场景，在批量零件生产的流转环节，操作人员无需借助千分尺、游标卡尺等读数式量具，仅需通过卡规的通端、止端与被测工件的配合状态，就能在数秒内判断工件尺寸是否落在公差带范围内，大幅降低一线检验的操作门槛，提升产线检测效率。从结构设计来看，整体采用对称式8字形连体结构，两端分别设置C形卡口，分别对应通端与止端的检测尺寸，卡口内侧的环形色标可帮助操作人员快速区分两端功能，避免现场使用时拿反出错。连体式的板状结构没有多余的活动部件，整体刚性充足，日常使用中不易因磕碰产生形变，能长期保持检测精度的稳定性，相比分体式的单头卡规，这款双头设计将两个检测规格集成在同一工装上，

　　减少了操作人员更换量具的频次，尤其适合同一工位需要核验两个相近尺寸公差的加工场景。设计过程中，卡口的开口尺寸严格按照被测工件的公差带上下限设定，通端尺寸对应工件的最大实体尺寸，检测时可顺利滑过工件被测部位，止端尺寸对应工件的最小实体尺寸，检测时无法卡入工件，以此判定工件尺寸合格。C形卡口的圆弧过渡处做了应力释放处理，避免长期使用后卡口出现张合形变，握持部位的弧形轮廓贴合人手握持的形态，长时间手持操作也不易产生硌手的疲劳感。外形尺寸方面，整体长度控制在成年人手掌可完全握持的范围，厚度适配常规量具的存放盒格位，不需要额外定制专用存储工装，可直接放入现有工具箱的量具存放区。安装边界上，这款卡规为手持使用款，

　　不需要额外固定在工作台或检测架上，使用时不受工位空间限制，无论是机台旁的工序自检，还是检验台的终检环节都能直接使用，卡口的开口深度覆盖常规轴类、管件类零件的外径检测范围，可适配多数回转类零件的外尺寸快速核验需求，在五金加工、汽配生产、仪器仪表零件制造等场景下都能适配。
