CR125机车用排气管连接接头结构设计

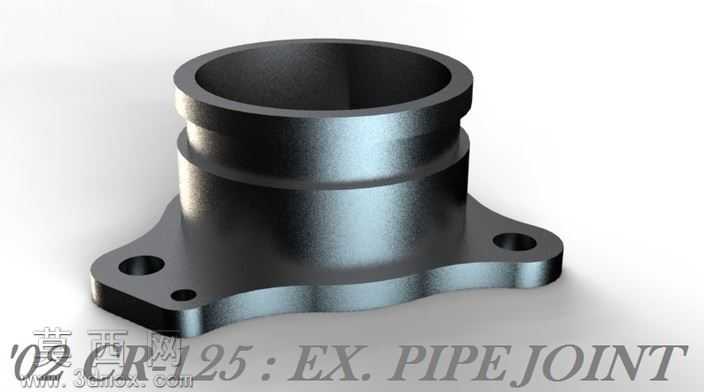

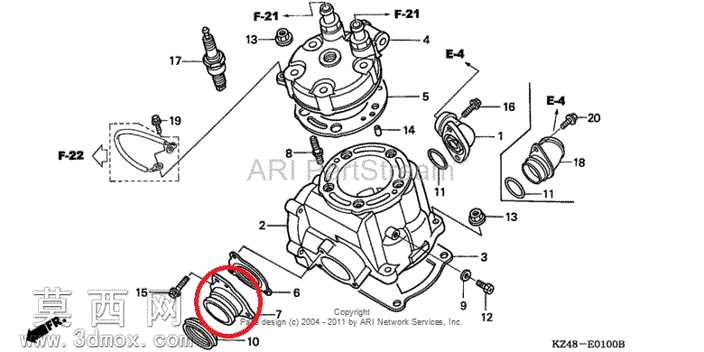

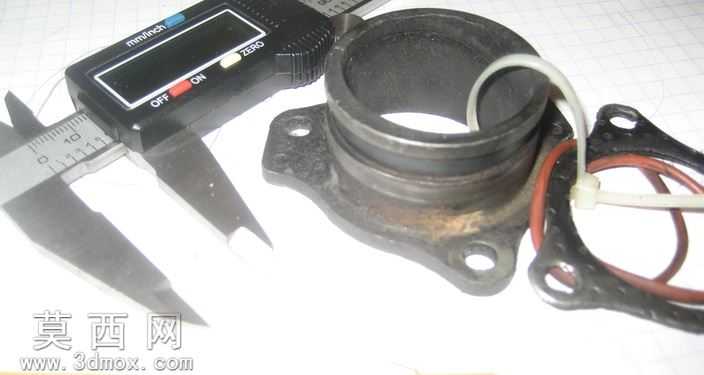

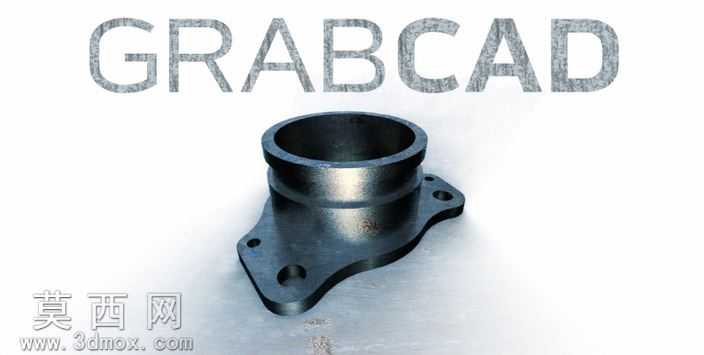

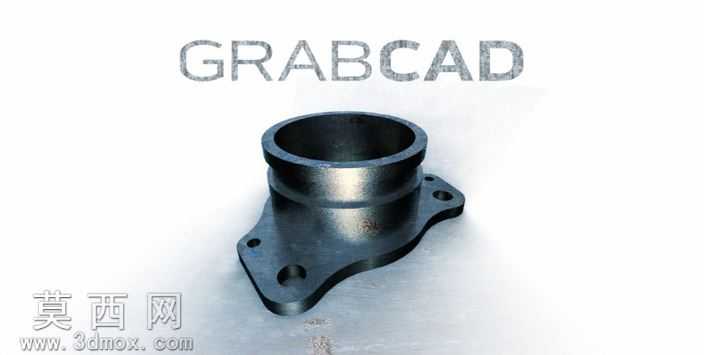

本模型为CR125车型配套的排气管连接接头，建模阶段以实物测绘的精确尺寸为基准，首先在三维建模环境中绘制法兰安装面的二维轮廓，精准定位三个安装孔的孔位坐标与孔径参数，保证安装时与缸体排气端口的孔位完全匹配，避免装配错位问题。随后通过拉伸、拔模命令构建接头的主体筒状结构，筒壁厚度根据排气工况的承压、耐热需求设置合理数值，内壁做平滑过渡处理，减少排气气流通过时的阻力，降低排气紊流带来的功率损耗与异响问题。法兰与筒体的衔接位置做圆角过渡处理，既消除应力集中隐患，提升部件的结构强度，也让整体造型更符合工业零部件的设计逻辑。建模过程中对安装耳的轮廓做贴合安装面的弧度处理，保证接头安装后与对接部件的贴合度，避免出现密封间隙导致的排气泄漏问题。材质设置阶段，针对排气管接头的实际使用场景，赋予模型铸钢材质属性，调整材质的金属粗糙度、反光度参数，还原铸钢部件经高温使用后的亚光金属质感，渲染时采用柔和的侧光打光方案，清晰呈现接头的轮廓结构、法兰安装面的平整度、筒身的拔模角度以及各衔接位置的细节特征，让模型展示效果贴近实物状态。设计过程中充分考虑该接头的适配性需求，对接端的筒径尺寸严格匹配CR125车型的排气管路规格，保证与排气前段、后段管路的衔接精度，同时兼顾部件的通用性设计逻辑，可作为同类型小排量机车排气系统连接部件的设计参考。模型的结构设计完全遵循机械加工的工艺要求，所有转角、孔位、壁厚的参数设置都符合铸造成型与后续机加工的工艺标准，不存在无法加工的异形结构，可直接用于工艺拆解、样件试制以及装配模拟验证，帮助设计人员快速完成排气系统的匹配设计，缩短相关部件的开发周期。
