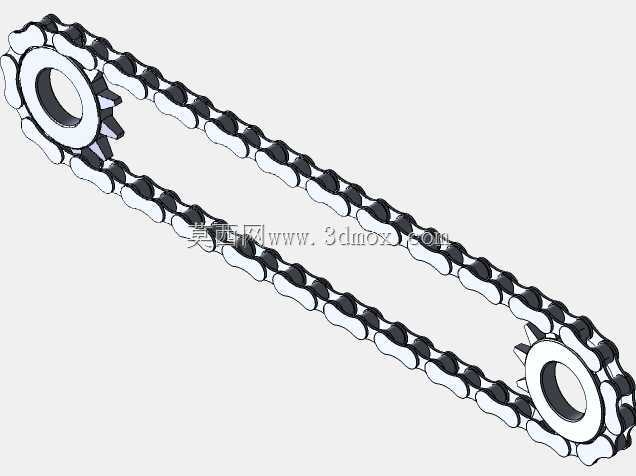

双链轮配合滚子链条传动结构设计

　　链传动作为啮合式传动的典型结构，在工业场景中有着极广的适配范围，从常规的物料输送线、轻工包装设备的动力传递，到农机具的动力输出、摩托车等行走机械的动力传输，都能看到这类双链轮配链条结构的身影。和带传动相比，它不存在打滑丢转的问题，平均传动比精准，传递效率更高，能在多尘、油污、高低温等相对恶劣的工况下保持稳定工作状态；和齿轮传动相比，它的中心距适配范围更灵活，不需要额外的箱体密封润滑结构，安装维护的门槛更低，非常适合两轴中心距较大的动力传递场景。

　　这套结构的核心设计逻辑围绕啮合精度与传动平顺性展开，首先是链轮的齿形设计，采用三圆弧一直线的标准齿廓，保证链节能平稳顺畅地啮入啮出，避免啮合过程中出现卡滞、冲击过大的问题，同时减少齿面与链节铰接处的接触应力，延长整体使用寿命。两个链轮的齿数匹配经过传动比核算，小链轮齿数不会过少，避免传动过程中动载荷、多边形效应过于明显，降低运行时的振动与噪音；大链轮齿数也控制在合理区间，避免链节磨损后出现跳齿脱链的问题。配套的滚子链由内链板、外链板、销轴、套筒、滚子五个核心零件组成，内链板与套筒、外链板与销轴之间采用过盈配合，形成固定的链节单元，销轴与套筒之间为间隙配合，保证链节弯折时能灵活转动，滚子空套在套筒外侧，啮合时可以在链轮齿面滚动，大幅降低啮合过程中的摩擦磨损。

　　在安装边界的设计上，两个链轮的轴线平行度公差控制在合理范围内，避免运行过程中链条出现偏磨、侧向掉链的问题；两轴的中心距预留了链条张紧的调整余量，通常中心距会控制在链节距的30到50倍区间，保证链条的松边有合适的垂度，垂度一般控制为中心距的1%到2%，过紧会大幅增加铰接处的磨损与轴承受力，过松则容易在传动过程中出现抖动、跳齿问题。链轮的轴向定位设计也做了考量，轮齿两侧的凸肩能限制链条的轴向窜动，避免高速运行时链条脱出轮齿。链板采用8字形的外形设计，在保证各个截面抗拉强度接近等强度的前提下，尽可能减轻链条整体的重量与运动时的惯性力，适配中高速的传动场景。

　　从实际使用的功能特性来看，这套传动结构能传递较大的圆周力，适合在低速重载、工况环境复杂的场景下替代带传动，同时相比开式齿轮传动，它的安装精度要求更低，对两轴的位置误差容忍度更高，后期维护只需要定期检查链条张紧度、加注润滑脂即可，不需要复杂的密封防护结构。在做设备选型适配时，需要根据传递功率、输入转速、传动比需求匹配对应的链节距与链轮齿数，节距越大的链条承载能力越强，但运行时的动载荷与噪音也会相应提升，高速轻载场景通常选用小节距多排链，低速重载场景可以选用大节距单排链，平衡承载能力与运行平顺性。

　　建模过程中，所有配合关系都按照实际装配逻辑设置，链轮与轴之间采用同轴配合加周向固定，链节之间的铰接处设置转动自由度，能完整模拟链条绕链轮转动的运动状态，链板的倒角、滚子的圆角、链轮齿根的过渡圆弧等细节都做了还原，能直接用于后续的工程图导出、运动仿真分析，也可以作为非标设备传动结构设计的参考模板，帮助设计人员快速完成链传动部分的结构校核与布局规划，减少重复建模的工作量。
