三角布局同步带链轮传动滚压成型机构

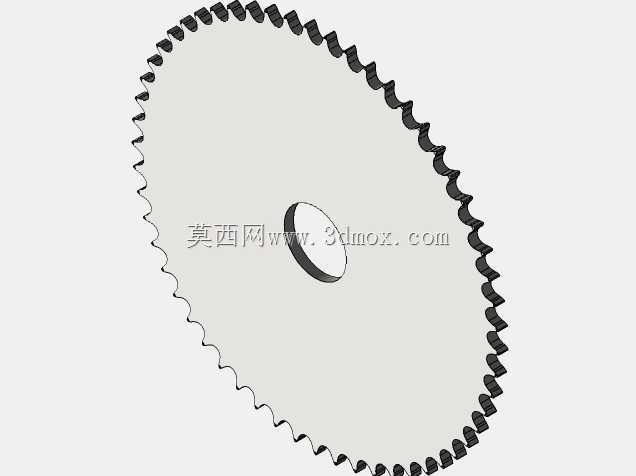

　　这套滚压成型配套的三角布局同步带链轮传动结构，在薄板连续滚压生产线、型材冷弯成型工位上的适配性很强，日常接触的家电外壳钣金滚压、仓储货架型材连续成型、轻钢龙骨生产线上，都能见到同原理的传动布局。不同于常规平行轴双轮同步带传动，这套结构采用三个链轮呈钝角三角排布的设计，最上方的小直径链轮作为张紧调节端，下方大直径链轮作为动力输入或输出端，侧边的弧形导向段配合带体的柔性特性，能在有限的安装空间内拉长传动中心距，同时规避生产线其他工位的结构干涉，不用额外加装过多的导向惰轮，就能实现长距离的动力传递，减少了传动环节的零件数量，也降低了后续运维的备件更换成本。

　　从实际功能层面看，这套结构主要是为滚压成型工位提供稳定的转速匹配，滚压成型过程中多组轧辊需要保持严格的线速度同步，一旦传动出现速差，薄板在滚压过程中就会出现拉裂、堆料、成型尺寸超差的问题，同步带搭配链轮的传动形式，既保留了同步带传动缓冲吸振、运行噪音低的优势，又通过链轮的啮合结构避免了高速重载下带体打滑的问题，适配0.5-3mm厚度的冷轧板、镀锌板连续滚压作业的传动需求，常规运行线速度能覆盖10-30m/min的常用生产区间，完全匹配中小型冷弯成型线的生产节拍。

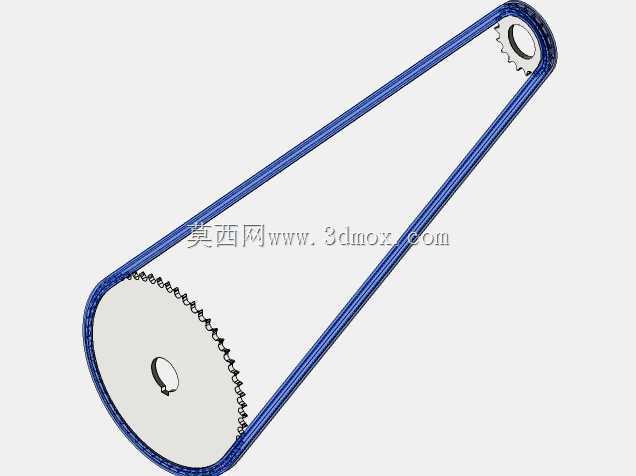

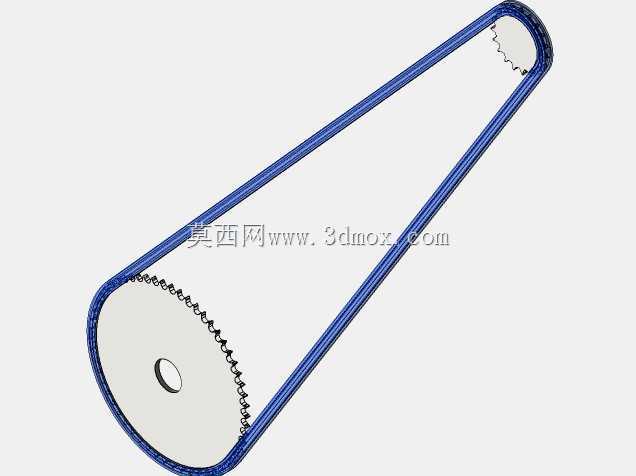

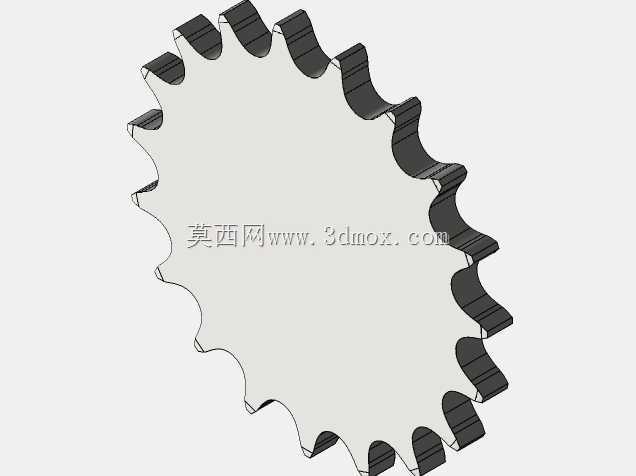

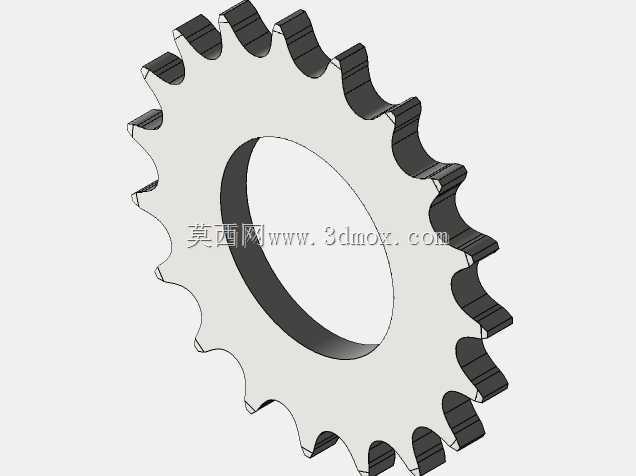

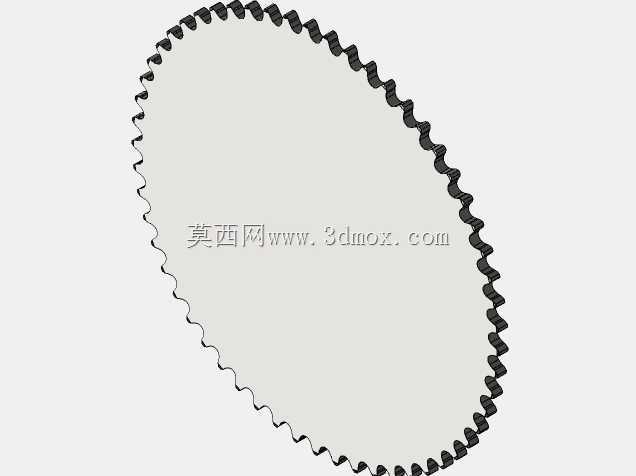

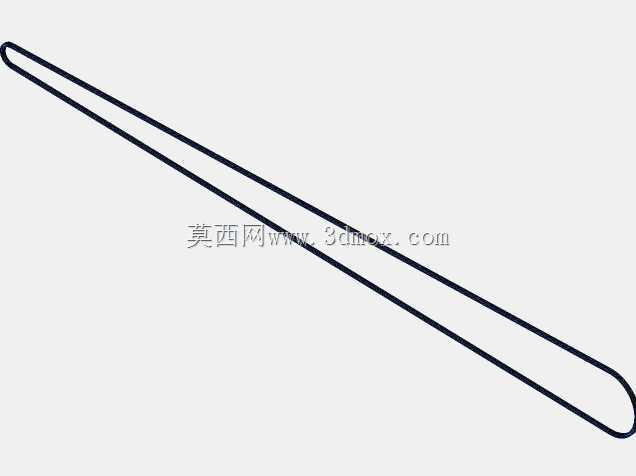

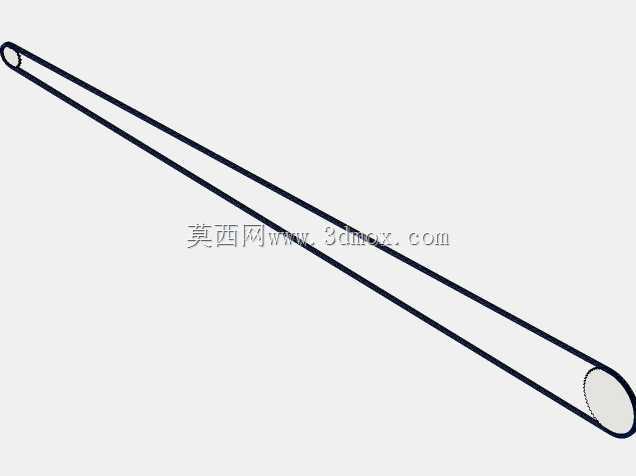

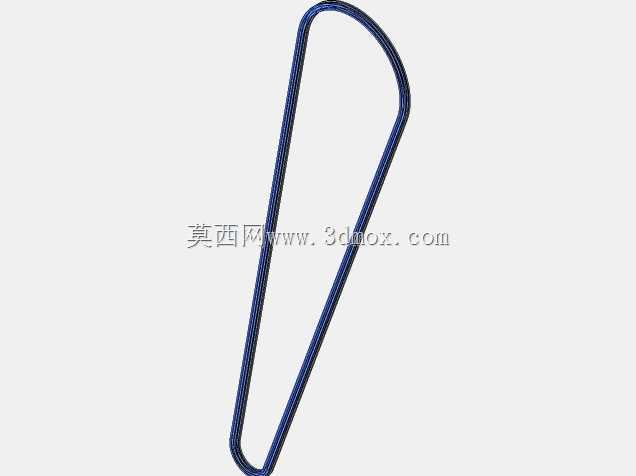

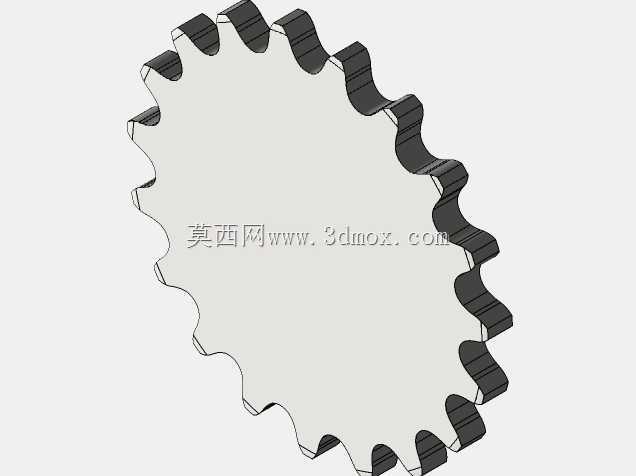

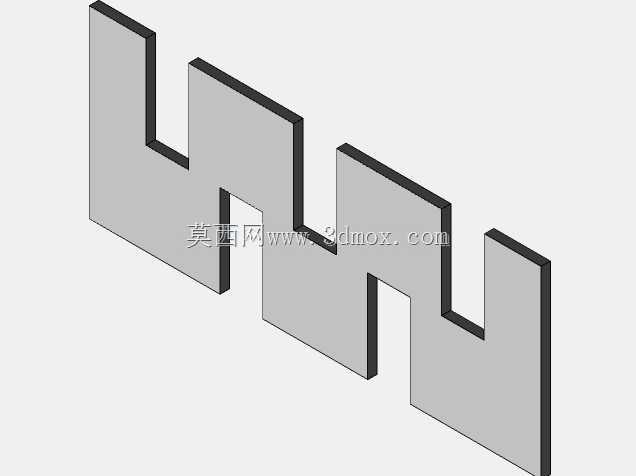

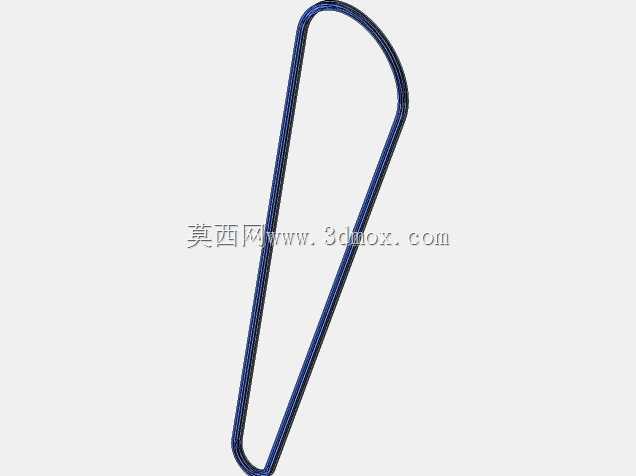

　　设计这套结构的时候，首先要核算的是带体的包角参数，下方主动链轮的包角因为三角布局的原因能做到120度以上，完全满足同步带传动的最小包角要求，上方张紧链轮的位置设计成长条孔可调结构，安装时可以根据带体的实际张紧度调整上下位置，补偿带体长期运行后的拉伸变形量，不用频繁裁剪更换带体。带体采用的是圆弧齿同步带结构，和链轮的齿形啮合间隙控制在0.1-0.2mm之间，既不会因为间隙过大产生传动回差，也不会因为间隙过小导致带齿磨损过快。两个链轮的中心距设计上预留了15mm的安装调整余量，侧边的弧形导向边做了R3的圆角处理，避免带体运行过程中被锐边割伤，带体的侧边和导向结构之间预留0.5mm的间隙，防止运行过程中带体出现偏磨的问题。

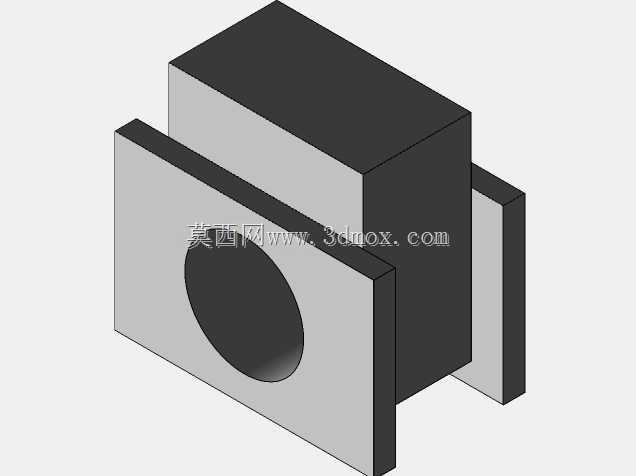

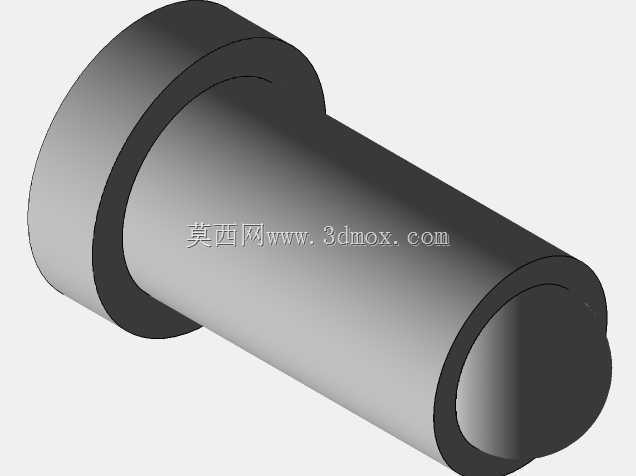

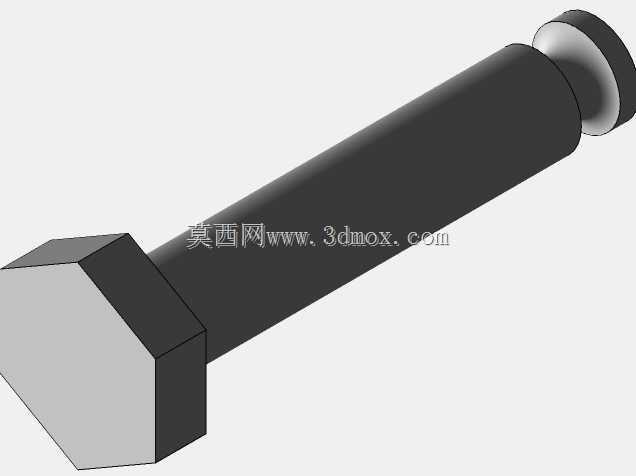

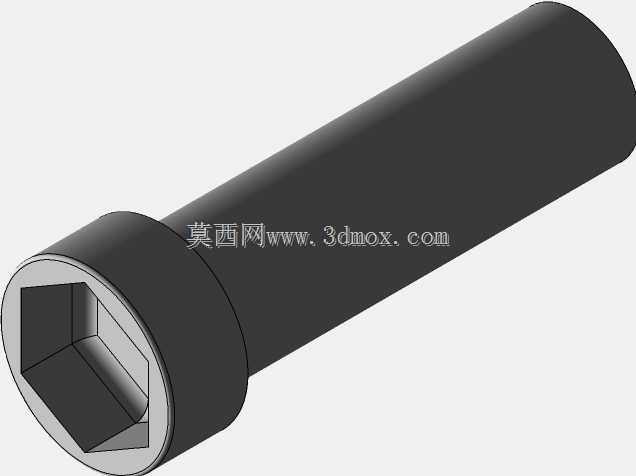

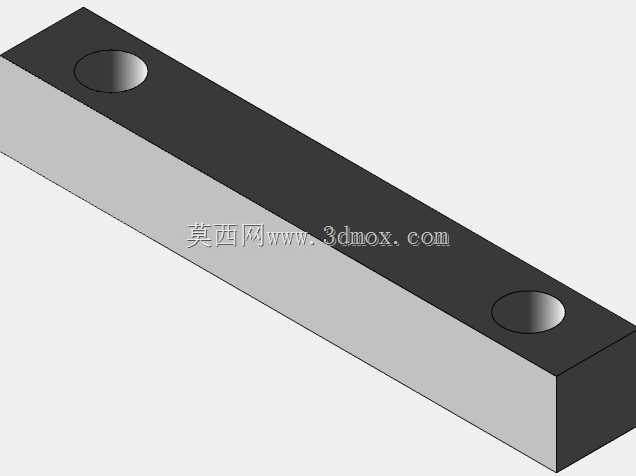

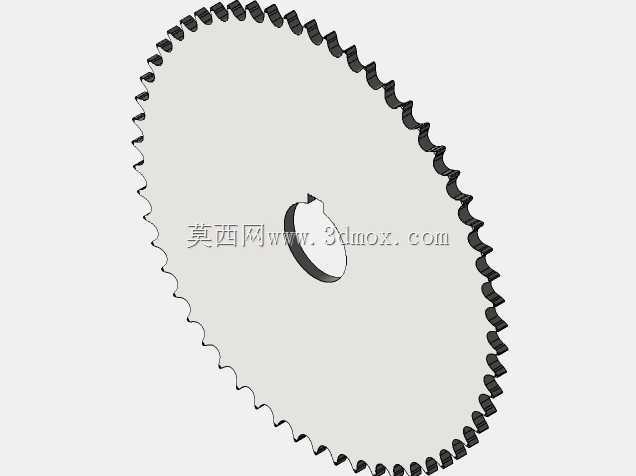

　　安装边界上，这套结构的整体外轮廓呈斜三角形态，横向最大安装宽度不超过420mm，纵向最大安装高度不超过680mm，安装固定点分别设置在下方主动链轮的轴承座位置、上方张紧链轮的支架位置，两个固定点的同轴度公差要求控制在0.05mm以内，避免带体运行过程中出现跑偏。链轮的内孔采用标准键槽连接结构，能适配常用的20、25mm直径的输出轴，不需要额外做定制轴的适配，通用性较强。在实际产线改造中，这套结构可以直接替换原有双轮平行传动的同步带结构，不需要对设备的主体框架做大规模改动，只需要在原有支架上焊接上方张紧轮的安装支座就能完成装配，改造成本很低。另外这套结构的带体运行路径上没有多余的遮挡结构，日常点检的时候可以直接观察带体的磨损情况、齿面的啮合状态，不需要拆解额外的防护盖板，运维的便利性比封闭齿轮传动结构好很多，适合生产节拍紧张、运维人员配置有限的中小型加工厂使用。在滚压成型的多工位传动布局里，这种三角排布的结构还能实现一个主动轮同时带动两个不同方向的从动工位，只需要在带体的路径上对应位置加装匹配的从动链轮，就能实现单电机驱动多组轧辊同步运行，进一步简化设备的动力配置，减少电机和减速器的使用数量，降低设备整体的制造成本和运行能耗。
