交流稳压器用多安装孔连接固定支架

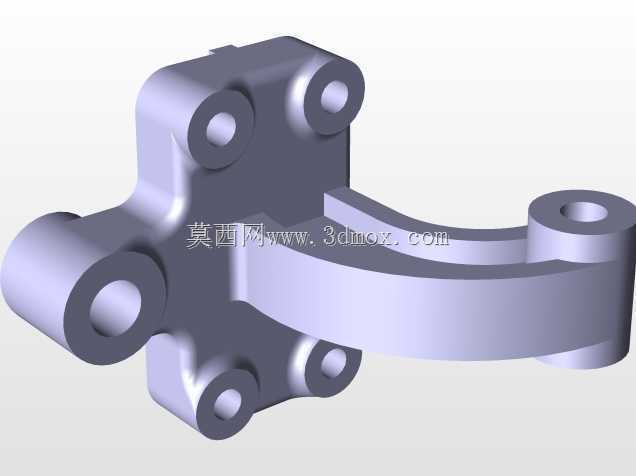

　　在交流稳压供电设备的内部结构搭建中，这类异形连接支架承担着核心功能部件的定位与载荷传递作用，是保障稳压器长期运行稳定性的关键结构件。从实际应用场景来看，交流稳压器内部需要固定调压绕组、碳刷滑动机构、控制线路板等多个独立功能模块，不同模块的安装基准面存在高度差与角度偏移，常规的平直安装板无法适配多基准面的跨接固定需求，这类带弯折臂结构的支架正是为解决这一工程问题设计。支架主体采用一体化弯折成型结构，一侧设置四个呈矩形分布的同轴安装孔，用于与稳压器内部的金属安装基座做刚性连接，四个孔位的孔距公差控制在±0.05mm范围内，保证安装后支架与基准面的贴合度，避免长期受设备运行振动影响出现连接松动。从安装边界来看，

　　带四孔的安装座部分厚度为8mm，可适配M6规格的内六角圆柱头螺钉安装，螺钉沉孔深度设计为4mm，保证螺钉安装后头部不突出安装面，不会与相邻安装的其他部件产生运动干涉。支架延伸出的弧形弯折臂部分，末端设置一个独立的同轴安装孔，该孔位的中心轴线与四孔安装座的基准面存在12mm的高度差，专门用于跨接固定稳压器的碳刷滑动导轨组件，弧形臂的截面采用等强度设计，在保证整体结构刚度的前提下尽可能削减非受力区域的材料厚度，降低支架自身重量对安装基座的载荷压力。设计过程中需要重点考虑支架的受力分布，稳压器运行时碳刷组件会沿导轨做往复滑动，会对支架末端安装孔产生周期性的横向交变载荷，因此在弯折臂与安装座的衔接位置做了圆角过渡处理，

　　避免应力集中导致支架在长期交变载荷下出现疲劳断裂，圆角半径设置为3mm，既满足应力分散的设计要求，也不会过多占用周边的布线空间。从实际装配逻辑来看，支架安装时需要先将末端孔位与碳刷导轨的安装孔做预定位，穿入定位销后再紧固四孔安装座的固定螺钉，这样可以保证导轨的安装平行度误差控制在允许范围内，避免碳刷滑动过程中出现卡滞、接触不良等问题。支架的所有安装孔均采用铰孔工艺加工，孔壁表面粗糙度达到Ra1.6，保证与定位销、安装螺钉的配合精度，减少装配间隙带来的位置偏移。在材料选择上，这类支架通常采用压铸铝合金成型，兼顾结构强度与轻量化需求，表面做阳极氧化处理，提升耐锈蚀能力，适应稳压器内部可能存在的温湿度变化环境。

　　支架的整体外轮廓尺寸控制在120mm×80mm×45mm范围内，不会过多占用稳压器内部的有限空间，给周边的线路排布、散热风道预留出足够的余量。设计建模阶段需要重点校验弯折臂的形变余量，在承受额定横向载荷时，末端安装孔的最大形变量不能超过0.1mm，否则会导致碳刷与调压绕组的接触压力出现波动，影响稳压输出精度。此外，支架上的所有棱边均做了0.5mm的倒角处理，避免装配过程中划伤操作人员或者损坏周边的线路绝缘层，符合电气设备内部结构件的安全设计规范。
