小型接口式电子设备外壳结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:462145

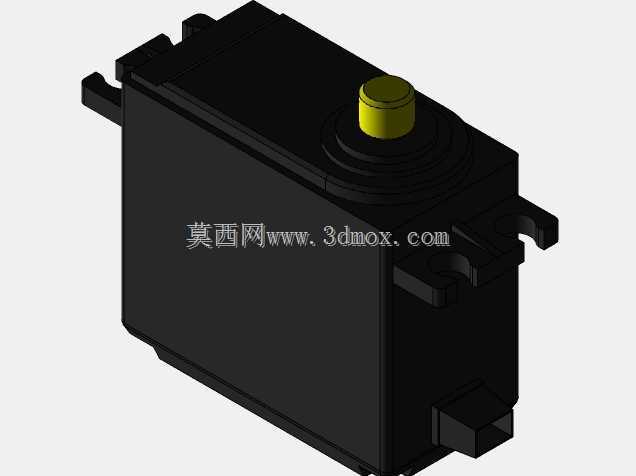

  • 小型接口式电子设备外壳结构设计

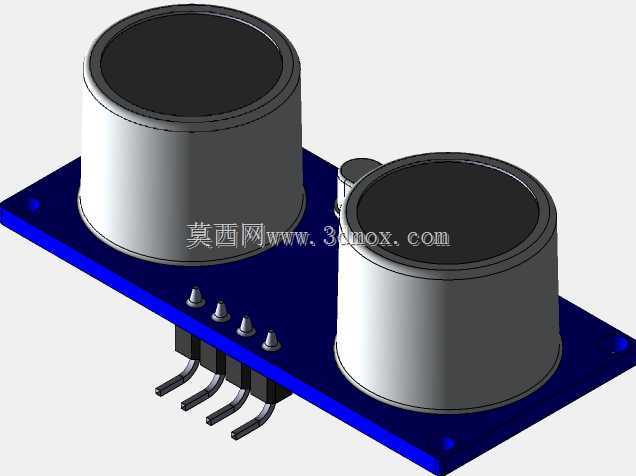

  • 小型接口式电子设备外壳结构设计

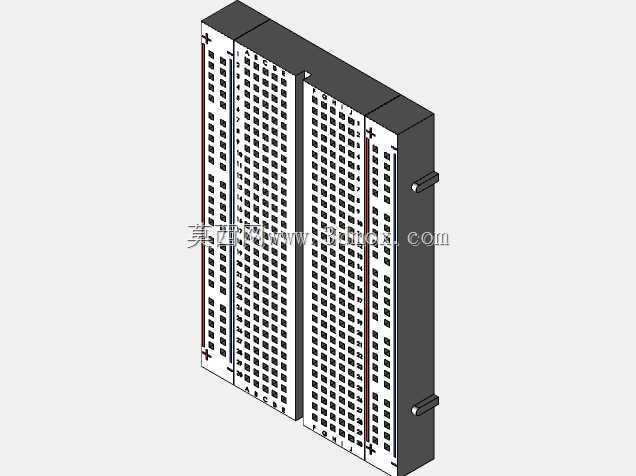

  • 小型接口式电子设备外壳结构设计

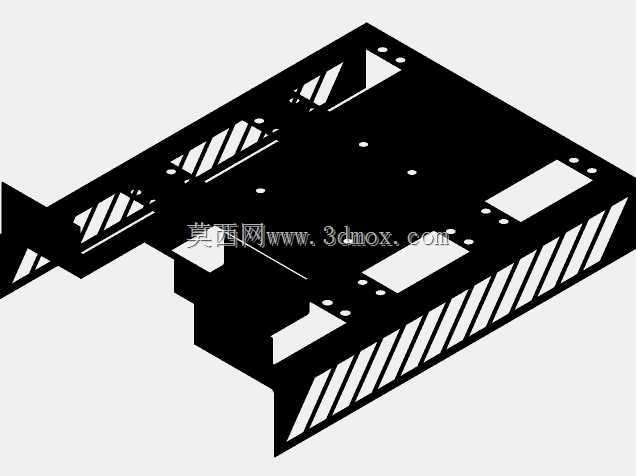

  • 小型接口式电子设备外壳结构设计

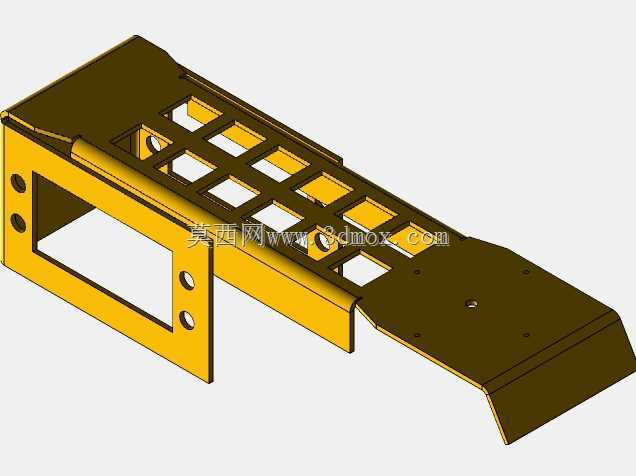

  • 小型接口式电子设备外壳结构设计

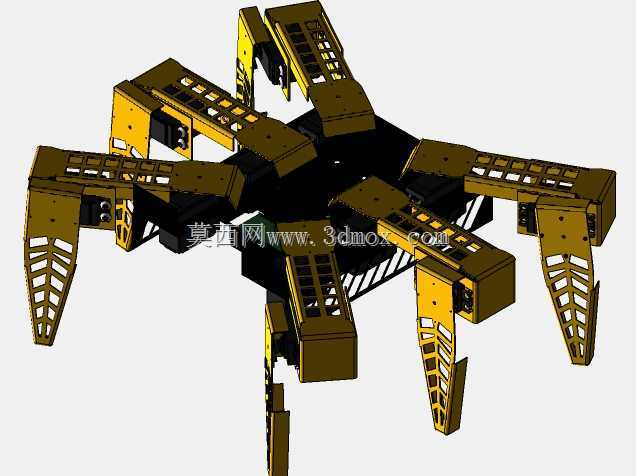

  • 小型接口式电子设备外壳结构设计

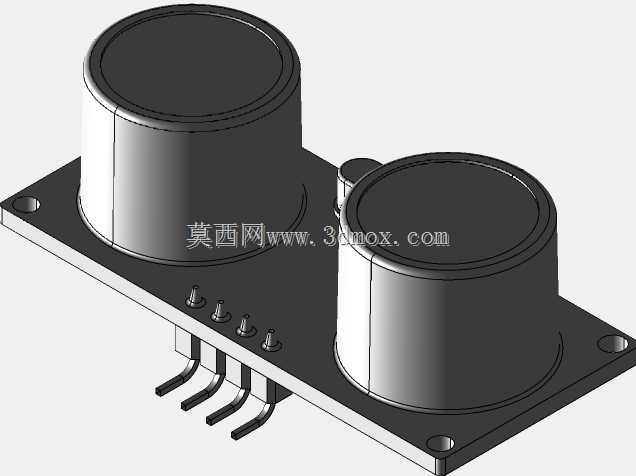

  • 小型接口式电子设备外壳结构设计

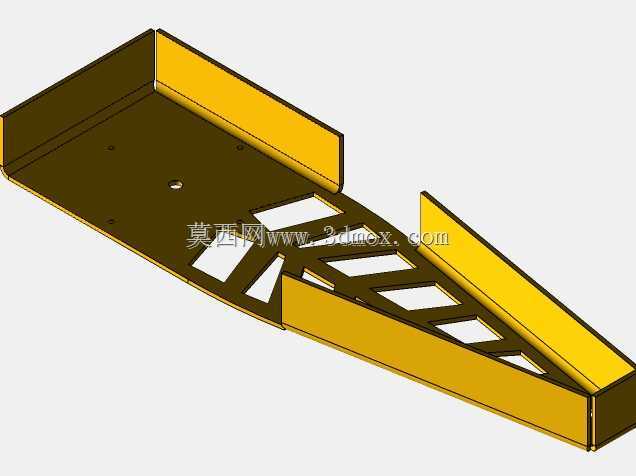

  • 小型接口式电子设备外壳结构设计
  • 小型接口式电子设备外壳结构设计
  • 小型接口式电子设备外壳结构设计
  • 小型接口式电子设备外壳结构设计

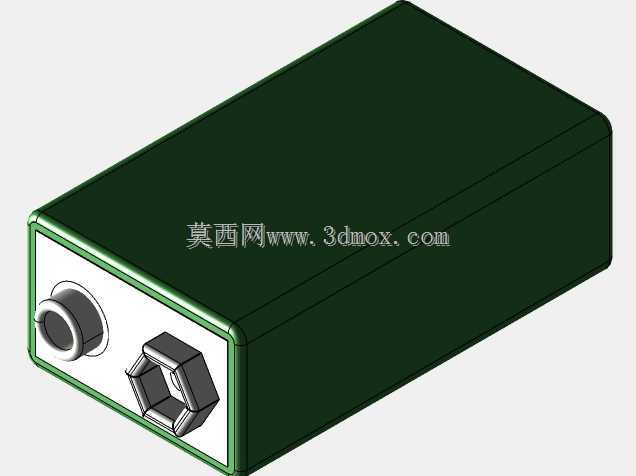

  在小型工业电子设备、桌面级传感终端的结构设计环节,这类盒式外壳的适配性设计往往是容易被忽略却直接影响现场使用体验的部分。很多现场调试的工程师都遇到过这类问题:采购的标准外壳要么接口位置不符合现有布线走向,要么安装孔位和设备舱的固定点位对不上,要么壳体壁厚偏薄在车间多尘、有轻微振动的环境下用上半年就出现接缝开裂、接口松动的问题。这个外壳结构在设计之初就瞄准了现场布线的实际需求,将两类常用的外接端口布置在壳体的同一侧端面,其中圆形接口适配常规的音频类、直流电源类插接件,六角形的异形接口对应定制化的锁紧式接线端子,两类接口的凸起高度都经过测算,刚好和壳体端面的包边形成高度差,即便设备在台面上发生轻微剐蹭,也不会直接磕碰接口的插接部位,避免日常挪动时的外力损伤。

  从结构布局来看,壳体采用整体式盒身搭配端盖的组合形式,主体腔体的内部预留了规整的安装空间,可容纳常规尺寸的电路板、小型接线排与信号处理模块,腔体内部的四个边角位置设计有内凸的安装柱,柱体中心预留自攻螺丝孔位,不需要额外加装铜柱就能直接固定PCB板,减少装配时的零件数量。壳体的外边缘做了小半径的圆角过渡,既避免锐边在装配时划伤操作人员,也能在壳体注塑成型时减少应力集中的问题,降低长期使用后边角开裂的概率。端盖和盒身的配合面设计有一圈嵌入式的止口,装配时止口互相嵌合,不仅能提升壳体的整体防尘能力,也能避免端盖装配后出现错位偏移,保证外观的规整度。

  关于安装边界的考量,这个壳体的底部设计有两个内凹的安装槽,可适配M3规格的固定螺丝,既可以直接通过螺丝固定在设备安装板上,也能搭配35mm标准导轨卡扣实现导轨式安装,适配电控柜内部、桌面设备支架等多种安装场景。壳体的壁厚设计兼顾了结构强度与材料成本,主体壁厚保持均匀,避免注塑过程中出现缩痕、翘曲等成型缺陷,接口部位的壁厚做了局部加厚,因为接口是日常插拔受力的核心部位,加厚处理能提升接口的结构强度,反复插拔也不会出现接口根部开裂的问题。在实际应用场景里,这类壳体可用于小型信号转换模块、工业传感器接线盒、桌面级测试终端等多种设备,设计时充分考虑了车间现场的使用工况:壳体表面做哑光处理,不容易残留指纹与灰尘,即便在有少量油污的机加工车间使用,也能轻松擦拭清洁;接口的间距经过合理排布,两个接口之间预留了足够的操作空间,插拔接线时不会出现手指被相邻接口挡住的情况,哪怕是戴着劳保手套操作也能顺利完成接线动作。

  从设计思路的角度出发,这类小型壳体不需要追求过于复杂的外观造型,核心是在有限的体积内平衡内部安装空间、外部接口操作便利性与结构可靠性。很多新手工程师在做这类壳体设计时,往往会把注意力放在外观的曲面造型上,忽略了接口受力、安装固定、装配公差这些实际使用中的细节,最终做出来的模型看着精致,实际打样装配后要么装不下电路板,要么接线时干涉,要么固定不牢。这个结构在设计时就把装配公差预留到位,止口配合的间隙、安装柱的高度、接口的开孔尺寸都按照常规机加工与注塑成型的公差标准做了补偿,不管是采用3D打印做小批量样机验证,还是开模做批量生产,都能顺利装配,不需要反复修模调整。另外,壳体的整体外形为规整长方体,在做设备堆叠或者多台并排安装时,能充分利用安装空间,不会因为异形外形浪费柜体或台面的安装位置,对于需要集成多台信号模块的测试工位来说,这种规整外形的壳体能大幅提升空间利用率,让布线更加整齐有序。
