紧凑型无VGA接口ITX迷你电脑机箱结构

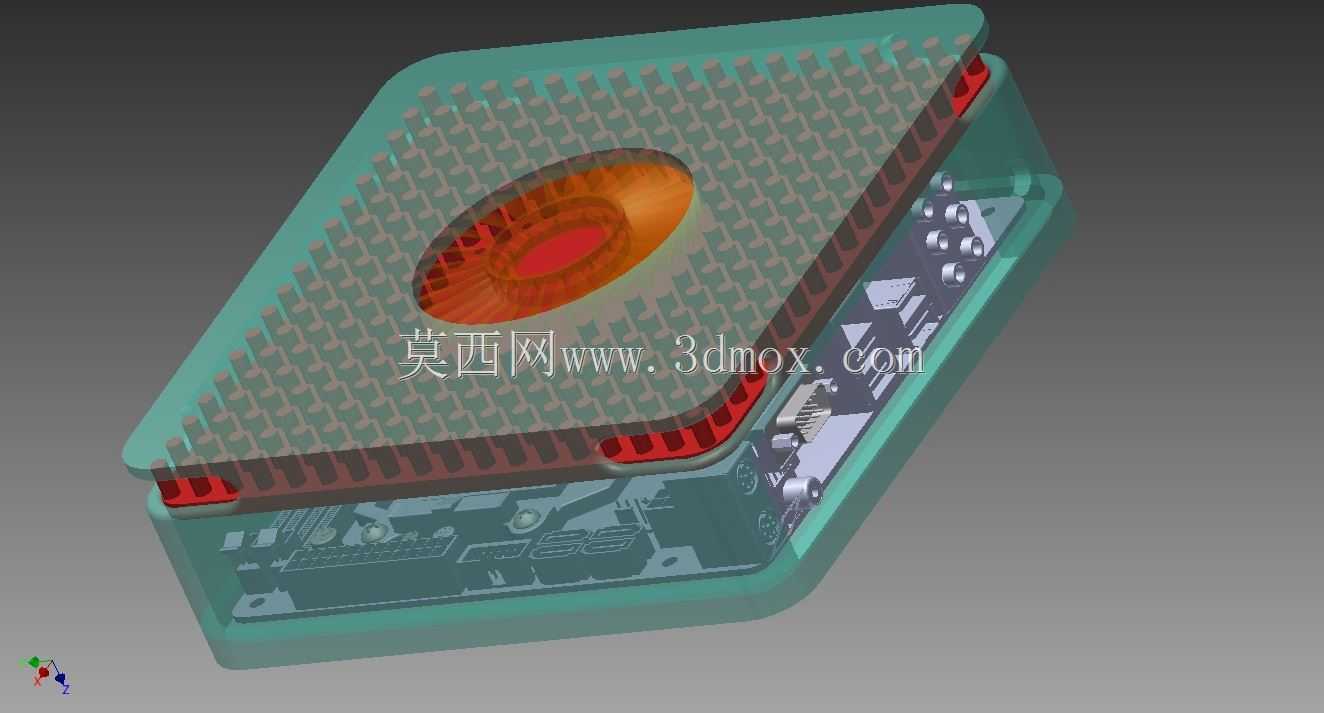

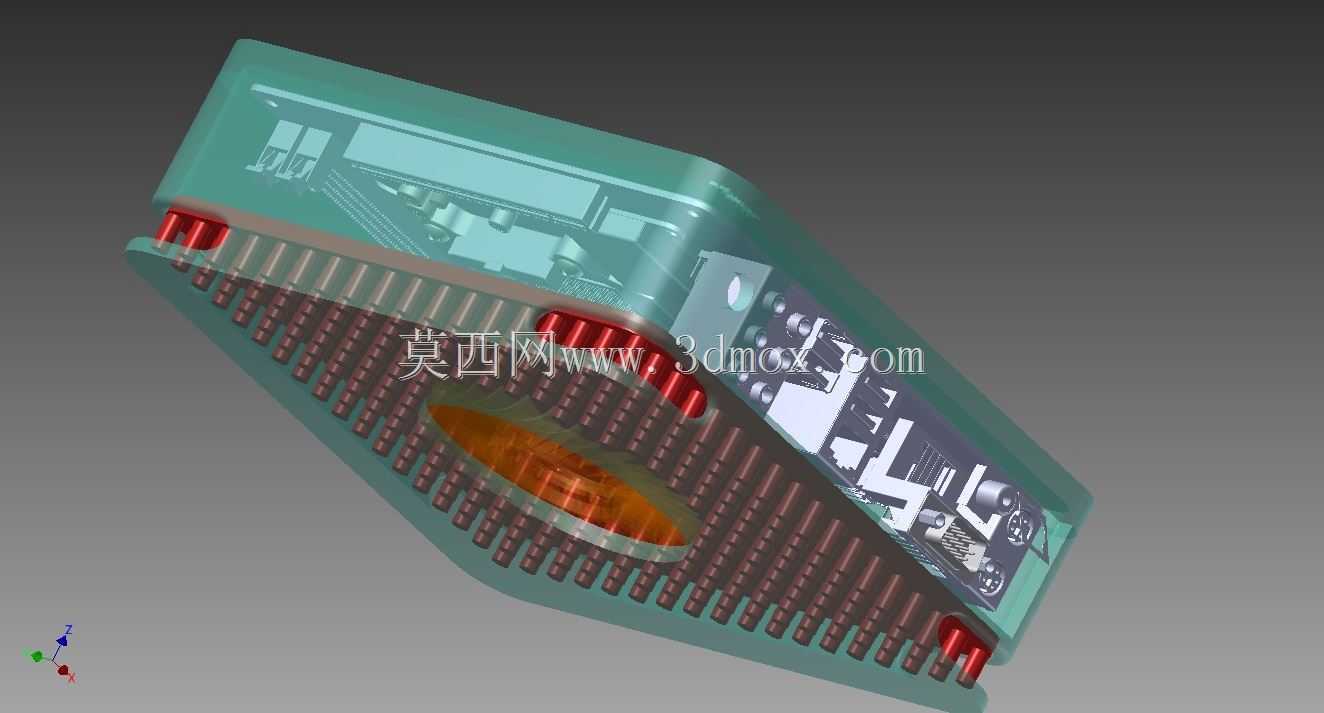

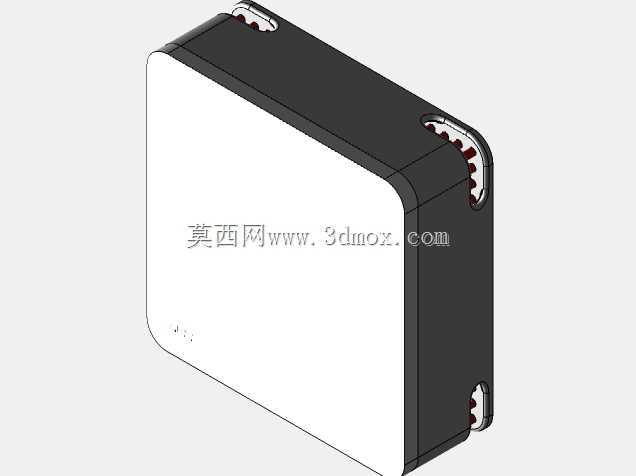

　　这款紧凑型ITX规格PC机箱的设计，核心瞄准小空间桌面部署、嵌入式工控场景、迷你家用主机搭建这类对安装体积有严苛要求的使用场景，区别于常规ATX、M-ATX机箱的大尺寸设计，整体围绕ITX主板的安装边界做紧凑化布局，完全舍弃了传统VGA视频接口的安装位，适配当前主流以HDMI、DP为视频输出方案的硬件配置，进一步压缩内部无效空间。从结构设计逻辑来看，机箱采用半透明上盖的可视化设计，既可以直观观察内部硬件的运行状态，也兼顾了外壳的结构强度，上盖与下壳体的卡扣配合结构做了隐藏式处理，避免外露螺丝破坏整体外观的完整性，边缘全部做了R角过渡处理，既减少组装过程中的锐边划伤风险，也能在紧凑体积下提升外壳的抗形变能力。内部空间规划上，

　　围绕ITX主板的固定孔位做了精准的安装柱布局，安装柱高度统一匹配主板背面元器件的凸起高度，避免主板安装后出现受压短路的问题，同时预留了对应厚度的风冷散热安装空间，散热鳍片区域对应的壳体位置做了密集的格栅式通风孔，通风孔的开孔方向顺着内部风道走向设计，能在不额外增加机箱体积的前提下，保证硬件运行时的热量可以快速排出，避免小机箱常见的积热问题。接口区域的布局完全贴合ITX主板的后置IO挡板尺寸，去掉VGA接口对应的开孔后，剩余空间可以完整覆盖HDMI、DP、USB、网口、音频接口的开孔位置，开孔边缘做了翻边处理，既提升了接口区域的结构强度，也能避免安装时毛边刮伤IO挡板的镀层。机箱底部预留了2.5寸存储设备的安装位，

　　安装位与主板区域做了物理间隔，避免存储设备与主板元器件产生干涉，同时存储位的固定孔位做了兼容设计，可以适配常规厚度的固态硬盘与机械硬盘，不需要额外加装转换支架。从安装边界来看，整体外形尺寸严格控制在ITX主板安装所需的最小外围尺寸范围内，长宽尺寸仅比ITX主板标准尺寸多出壳体壁厚与安装间隙，高度方向刚好覆盖矮版内存与薄型风冷的安装高度，放置在桌面时占用的投影面积远小于常规机箱，甚至可以直接固定在显示器背部的VESA挂载位上，进一步释放桌面使用空间。壳体的连接结构除了隐藏式卡扣，还在底部设置了两颗固定螺丝，既保证日常使用时的结构稳固性，也方便用户拆装升级硬件，拆装过程不需要额外的特殊工具，常规十字螺丝刀即可完成全部操作。

　　内部走线空间做了窄边化处理，沿着壳体边缘预留了刚好容纳主板供电线、硬盘数据线的走线槽，走线槽位置设置了小型的理线卡扣，可以将线材固定在槽内，避免线材杂乱遮挡通风风道，也能防止线材接触散热鳍片造成老化加速。前面板区域可以根据使用需求选配开机按键、USB扩展接口与音频接口，对应的开孔位置在壳体前端做了预留，用户可以根据自身的使用场景选择是否加装前置接口模块，不需要额外对壳体进行二次加工。这款机箱的设计没有追求冗余的扩展能力，而是把核心重点放在小体积下的硬件兼容性与散热可靠性上，所有结构设计都服务于“紧凑、实用、可靠”的核心目标，既可以满足普通用户搭建迷你桌面主机的需求，也能嵌入到小型设备机柜、自助终端内部作为工控主机的安装外壳，适配多场景下的小尺寸主机安装需求。在结构强度验证层面，壳体壁厚选择兼顾轻量化与抗形变能力的尺寸，日常堆叠、移动过程中不会出现壳体变形挤压内部硬件的问题，通风孔的开孔密度经过平衡设计，既保证通风面积，也不会因为开孔过多导致壳体局部强度下降，安装柱的位置全部对应主板的标准固定孔，公差控制在合理范围内，不会出现主板安装孔位错位无法固定的问题。
